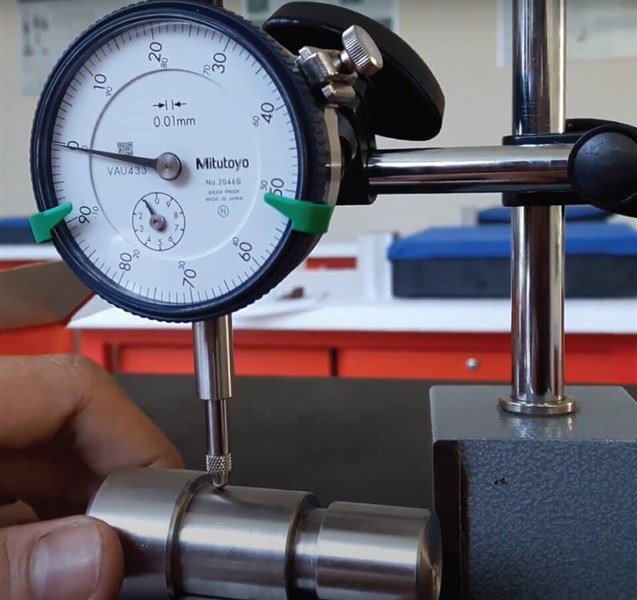

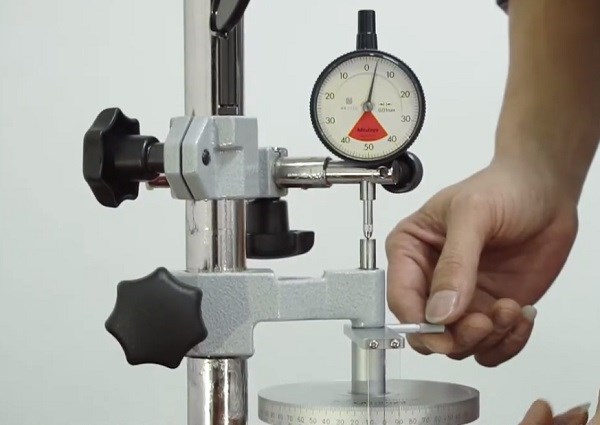

Đồng hồ so (Indicator/Round type dial gauge) là dụng cụ đo được gắn trên đầu đo của thước đo cao hoặc giá đỡ để đo độ thẳng, độ đảo hướng kính của mặt trong, độ phẳng, độ song song của khe, rãnh,... Đồng hồ so có rất nhiều ứng dụng đo độ vuông góc, độ côn, độ đảo, độ lệch của các công trình, sản phẩm. Nhờ vào độ sai số thấp, độ chính xác gần như tuyệt đối, đồng hồ so được dùng nhiều đối với các vị trí yêu cầu độ nhạy cảm cao.
Đồng hồ so là một trong những thiết bị đo kiểm cơ khí được sử dụng rộng rãi trong các nhà xưởng cũng như các khu công nghiệp. Vậy có những loại đồng hồ so nào và chúng có đặc điểm gì khác nhau?

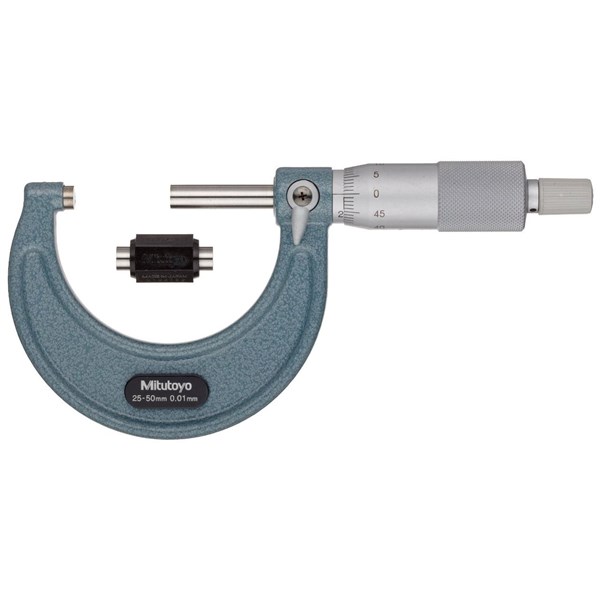

Panme đo ngoài là một trong những thiết bị đo lường phổ biến trên thị trường hiện nay. Thiết bị này được ứng dụng trong nhiều ngành công nghiệp và được sử dụng rộng rãi trong các nhà xưởng, các khu công nghiệp. Nó giúp người dùng giám sát chất lượng sản phẩm từ khâu đầu tiên cho tới bước sản xuất cuối cùng để tạo ra sản phẩm. Việc hiệu chuẩn panme đo ngoài định kì sẽ giúp cho người sử dụng an tâm hơn và hạn chế được các rủi ro về sai lệch trong khâu sản xuất.
Thước cặp là một loại thiết bị rất phổ biến trong nhóm ngành công nghiệp, kĩ thuật. Ứng dụng cơ bản nhất của thước cặp chính là phục vụ đo kiểm trong các nguyên công từ thô đến tinh của ngành công nghiệp chế tạo sản xuất. Ngoài ra, thước cặp cũng được sử dụng trong các phòng kiểm tra, quản lý chất lượng như QA,QC,KCS của các nhà máy cũng như trong môi trường nghiên cứu học thuật hoặc DIY.
Đối với ngành CNC, việc lựa chọn thước cặp phù hợp vô cùng quan trọng vì đây là một lĩnh vực đòi hỏi độ chính xác rất cao trong đo lường cơ khí.
Độ chính xác và độ phân giải:
Độ chính xác: Ngành CNC thường yêu cầu sai số cho phép rất nhỏ, chỉ từ ±0.02 mm đến ±0.01 mm. Điều này cho thấy thiết bị đo phải đảm bảo độ chính xác gần như tối đa.
Độ phân giải: Nên chọn loại thước cặp có độ phân giải tối thiểu 0.02 mm, tốt hơn là 0.01 mm (tương đương 0.0005 inch) với thước cặp điện tử.
Các loại thước cặp trên thị trường:
|
Loại thước cặp |
Đặc điểm |
Ưu điểm |
|
Cơ khí (vernier) |
Không dùng pin, đọc vạch chia |
Bền, không phụ thuộc pin |
|
Số điện tử (digital) |
Màn hình hiển thị số |
Chính xác, dễ đọc |
|
Du xích số học (dial) |
Kim quay trên mặt số |
Chính xác, không cần điện |
Tuy nhiên, loại thước nào cũng sẽ có nhược điểm. Đối với thước cặp cơ khí, việc đo thủ công sẽ dễ dẫn tới sai số khi đọc. Thước cặp điện tử và thước cặp du xích số học sẽ đem lại độ chính xác cao hơn nhưng thước cặp điện tử cần pin, giá thành cũng nhỉnh hơn so với thước cặp cơ khí, còn thước cặp du xích số học dễ vỡ và số hiển thị khó đọc hơn thước cặp điện tử.
Theo những nhà sản xuất và những người hoạt động lâu năm trong nghề CNC, thước cặp điện tử là lựa chọn phù hợp nhất cho ngành CNC hiện đại do tính chính xác và dễ sử dụng.
Chiều dài đo:
Tiêu chí tiếp theo để chọn được loại thước cặp phù hợp là chọn theo kích thước chi tiết cần đo. Kích thước phổ biến của thước cặp thường dao động ở 150 mm (6 inch), 200 mm, 300 mm. Với những chi tiết nhỏ thì chọn thước 150mm là vừa đủ. Với chi tiết lớn hơn thì sẽ chọn loại thước từ 200 - 300mm.
Vật liệu:
Người dùng được khuyến nghị nên chọn những loại thước cặp làm từ thép không gỉ (stainless steel) hoặc carbon hardened steel để đảm bảo được độ bền và chống mài mòn.
Trong môi trường xưởng sản xuất, nhà máy, nên chọn loại chống bụi và chống nước ( IP54, IP67) để độ bền của thiết bị được cao hơn.
Tính năng mở rộng:
Để việc đo lường được dễ dàng và tiện lợi hơn, nên chọn loại thước cặp tích hợp những tính năng mở rộng như có thể chuyển đổi giữa mm/inch, giao tiếp data output (cổng USB hoặc RS232) để kết nối với phần mềm đo lường hoặc máy tính, Khả năng hiệu chuẩn (calibration) rõ ràng và được chứng nhận. Một trong số những thương hiệu uy tín hàng đầu thế giới mà bạn có thể tin tưởng lựa chọn là TESA (Thụy Sỹ) với độ chính xác cao, gần như tuyệt đối và có nhiều mẫu điện tử cao cấp. Được thiết kế theo tiêu chuẩn Châu Âu với tính năng chống bụi, chống nước cao IP67. Ngoài ra, thiết bị này còn được trang bị kết nối truyền dữ liệu không dây tiên tiến dễ dàng kết nối với dữ liệu đo trên máy tính.
Thông số kĩ thuật của dòng thước cặp TESA:
Dải đo: 0-150
Độ phân giải: 0.01
Độ chính xác: 0.02
Khối lượng: 150
Option:
00560013: Đồ gá hỗ trợ đo độ sâu.
01961000: Pin Lithium, 3V, CR2032
04760180: Bộ thu-phát không dây TLC-TWIN TESA. Tương thích với bất kỳ thiết bị nào được trang bị Đầu nối Liên kết TLC - TESA.
04760181: Cáp TESA TLC-USB cho các thiết bị có đầu nối TLC.
04760182: Cáp TLC-DIGIMATIC cho các thiết bị có đầu nối TLC
