Panme đo ngoài là một trong những thiết bị đo lường phổ biến trên thị trường hiện nay. Thiết bị này được ứng dụng trong nhiều ngành công nghiệp và được sử dụng rộng rãi trong các nhà xưởng, các khu công nghiệp. Nó giúp người dùng giám sát chất lượng sản phẩm từ khâu đầu tiên cho tới bước sản xuất cuối cùng để tạo ra sản phẩm. Việc hiệu chuẩn panme đo ngoài định kì sẽ giúp cho người sử dụng an tâm hơn và hạn chế được các rủi ro về sai lệch trong khâu sản xuất.
Panme là thiết bị chuyên dùng để đo kích thước đường kính, chi tiết của các vật thể có hình trụ, dạng lỗ hoặc hình ống.
Panme được sử dụng rộng rãi trong ngành cơ khí chế tạo với mục đích chính là để đo đường kính cả bên trong lẫn bên ngoài của các trục, đô sâu của khe, độ dày, mỏng của phôi,... một cách chính xác nhất. Đây là loại dụng cụ đo lường được đánh giá là có nhiều ưu điểm hơn so với những dụng cụ đo lường khác.

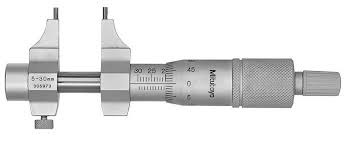

Các loại panme đo trong thường được sử dụng để đo đường kính lớn bên trong. Tuy nhiên, chúng hoạt động hiệu quả như nhau trong việc đo đường kính bên trong của lỗ khoan và thanh ghi. Hình dạng của chúng giống như một cây bút và có một cái ống ở giữa có thể xoay. Panme mở rộng bất cứ khi nào ống thimble quay. Thimble sẽ mở rộng cho đến khi nó chạm vào bên trong ống và hệ thống đánh số được sử dụng để xác định số đo trên ống. Trong panme này, thép chất lượng tốt được sử dụng cho trục chính và đầu đo.
Panme đo ngoài được sử dụng để đo kích thước của các chi tiết nhỏ và yêu cầu mức độ chính xác tương đối cao. Các panme này cung cấp kết quả đọc trực tiếp. Chúng được sản xuất theo những kiểu khác nhau để phù hợp với những ứng dụng khác nhau.
Panme này được sử dụng để đo kích thước bên ngoài của chi tiết gia công.
Độ chính xác của panme vít vi sai cao hơn panme tiêu chuẩn vì nó sử dụng khái niệm vít vi sai. Trong panme này, vít có hai loại bước răng, một nhỏ hơn và một lớn hơn, thay vì một bước răng đồng nhất như trong panme tiêu chuẩn. Cả hai vít của panme vi sai đều phù hợp cho tay phải. Các vít này được đặt sao cho khi xoay thimble này thì ống này đi về phía trước, trong khi ống kia quay ngược lại. Đe không được liên kết với thimble; thay vào đó, nó lướt vào ống sleeve. Đai ốc nhỏ hơn được gắn vào đe, trong khi đai ốc lớn hơn được gắn vào ống sleeve, làm cho trục vít quay cùng với thimble.
Loại panme này có các đe có thể thay đổi cho nhau. Bao gồm dạng hình cầu, phẳng, đĩa, then trượt, lưỡi cắt và đầu nhọn. Thuật ngữ panme vạn năng được đặt cho chúng vì cấu trúc của chúng bao gồm các thành phần mô-đun cho phép một panme hoạt động đa chức năng. Có nghĩa là, chúng hoạt động như một panme đo sâu, panme đo ngoài, v.v.
Panme điện tử là loại panme được khuyên dùng trong môi trường máy móc, nhà xưởng vì nó có thể chống bụi, chống nước và độ chính xác của nó cũng cao hơn rất nhiều so với các loại panme cơ khí thông thường. Panme điện tử 293-234-30 là một ví dụ. Đây là loại panme có hiệu suất làm việc cao nhất thế giới và có tuổi thọ pin kéo dài khoảng 2,4 năm.
Các loại panme điện tử đều được trang bị nắp khung chống trượt tiện dụng và mặt trước cho phép đo bằng tay thoải mái hơn. Có nhiều loại panme điện tử được sử dụng trong các khu vực độ ẩm cao. Thiết bị này thường được trang bị cơ chế bánh cóc giúp đảm bảo kết quả có thể lặp lại bằng cách truyền các rung động dọc trục chính đến mặt tiếp xúc để cung cấp lực đo không đổi và khuyến khích tiếp xúc tốt với phôi. Bánh cóc hoạt động từ ống xoay cũng như bộ tăng tốc nên luôn dễ sử dụng - ngay cả khi thực hiện các phép đo bằng một tay. Âm thanh của bánh cóc mang lại cho người dùng cảm giác tự tin và bộ tăng tốc cho phép cấp liệu trục chính nhanh chóng cần thiết khi đo các kích thước rộng rãi khác nhau. Mặt khác, việc trang bị cổng đầu ra Digimatic của các panme điện tử có thể tạo thành một phần của hệ thống kiểm soát quá trình thống kê hoặc đo lường được nối mạng.
Panme là dụng cụ có nhiều kích cỡ và phạm vi đo khác nhau. Việc lựa chọn panme thích hợp dựa trên kích thước của chi tiết cần gia công. Để kết quả đo của panme được chính xác nhất, cần lưu ý những điểm sau:
✅Bụi phải được loại bỏ khỏi panme, trục chính phải di chuyển tự do.
✅Kiểm tra cài đặt zero trước khi đo.
✅Chi tiết gia công cần đo phải được cầm ở tay trái, và panme được cầm ở tay phải.
✅Cần phải đảm bảo rằng kích thước đang đo song song với trục chính và trục đe.
✅Khi đo đường kính, phải đảm bảo mặt đe và đường kính chỉ tiếp xúc với kích thước lớn nhất.
✅Trong khi thực hiện những điều chỉnh cuối cùng, hãy luôn sử dụng ratchet và khi thu thập các kết quả đọc được, hãy luôn sử dụng đai ốc hãm của panme.
Để panme luôn hoạt động ổn định, cần phải hiệu chuẩn định kỳ. Việc hiệu chuẩn panme sẽ đem lại rất nhiều lợi ích cho người sử dụng. V - Proud hân hạnh mang tới dịch vụ hiệu chuẩn, sửa chữa máy móc thiết bị theo nhu cầu của khách hàng. Với kinh nghiệm 10 năm trong ngành, chúng tôi đảm bảo chất lượng dịch vụ sẽ đem lại kết quả chính xác tuyệt đối, mang tới cho khách hàng sự yên tâm tuyệt đối trong quá trình sử dụng thiết bị đo lường.
Dịch vụ hiệu chuẩn của V - Proud không chỉ giúp đảm bảo độ chính xác của thiết bị trong quá trình sản xuất và kiểm tra chất lượng, mà còn kéo dài tuổi thọ thiết bị, giảm thiểu sai số, từ đó nâng cao hiệu quả công việc và uy tín của doanh nghiệp trong mắt đối tác và khách hàng. Với phương châm “Chính xác – Tin cậy – Kịp thời”, chúng tôi cam kết đồng hành cùng doanh nghiệp trên hành trình tối ưu hoá quy trình sản xuất và kiểm soát chất lượng.
