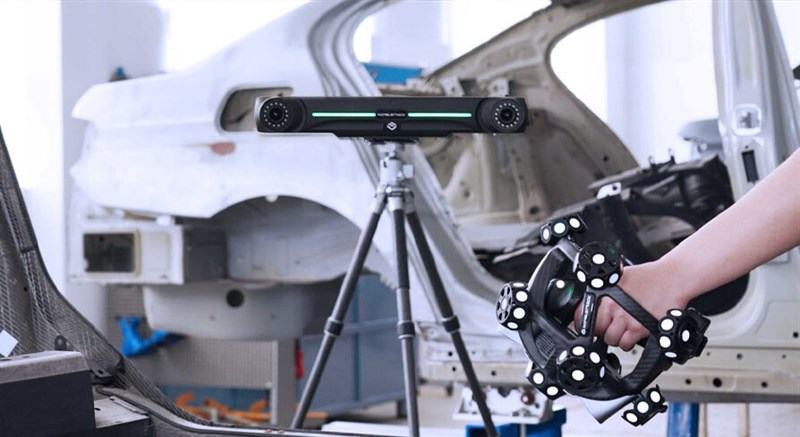

Trong bối cảnh chuyển đổi số đang diễn ra mạnh mẽ trên toàn cầu, việc ứng dụng các công nghệ đo lường không tiếp xúc, chính xác và linh hoạt là điều kiện then chốt giúp doanh nghiệp tối ưu hiệu suất vận hành và nâng cao chất lượng sản phẩm. NimbleTrack – hệ thống quét 3D không dây hoàn toàn từ Scantech – không chỉ là một thiết bị đo lường đơn thuần mà còn là giải pháp toàn diện mở ra tương lai mới cho ngành đo lường công nghiệp hiện đại.
KSCAN-Magic là dòng máy quét 3D cao cấp từ SCANTECH, kết hợp độc đáo giữa công nghệ laser xanh và hồng ngoại trong một thiết bị cầm tay nhỏ gọn. Với hiệu suất đo đạc vượt trội, độ chính xác cấp đo lường (metrology-grade) và tính linh hoạt cao, KSCAN-Magic là lựa chọn lý tưởng cho mọi doanh nghiệp đang tìm kiếm giải pháp quét 3D toàn diện – từ kiểm tra chất lượng, thiết kế ngược, đến phát triển sản phẩm.
Đồng hồ so (Indicator/Round type dial gauge) là dụng cụ đo được gắn trên đầu đo của thước đo cao hoặc giá đỡ để đo độ thẳng, độ đảo hướng kính của mặt trong, độ phẳng, độ song song của khe, rãnh,... Đồng hồ so có rất nhiều ứng dụng đo độ vuông góc, độ côn, độ đảo, độ lệch của các công trình, sản phẩm. Nhờ vào độ sai số thấp, độ chính xác gần như tuyệt đối, đồng hồ so được dùng nhiều đối với các vị trí yêu cầu độ nhạy cảm cao.
Kết quả đo của đồng hồ so sẽ được hiển thị trên mặt đồng hồ kim chia số (đối với đồng hồ so chân gập, cơ khí) hoặc mặt đồng hồ LCD (đối với đồng hồ so điện tử). Thiết bị này luôn có độ nhạy cảm cao, sai số rất thấp, độ chính xác từ 0.01mm đến 0.001mm, đây cũng là yêu cầu bắt buộc của đồng hồ so để đảm bảo cho kết quả kiểm tra luôn chính xác.
Đồng hồ so được sử dụng để đo lường các chỉ số như: Đo độ đảo là hiệu số lớn nhất giữa các trị số của đồng hồ so khi chi tiết quay 1 vòng, Kiểm tra độ phẳng, độ song song bằng cách đặt đầu đo lên bề mặt chi tiết, dịch chuyển chi tiết trượt trên bàn map, quan sát sự thay đổi chỉ số của đồng hồ so để xác định kết quả.
Tùy vào loại đồng hồ so có cách sử dụng sẽ khác nhau, tuy nhiên về cơ bản thì mọi đồng hồ so sẽ có thể áp dụng phương pháp đo và cách sử dụng như sau:
Bước 1: Chuẩn bị vật thể cần đo, không gian thực hiện đo lường, lựa chọn đồng hồ so phù hợp và giá đỡ đi kèm (nếu cần).
Bước 2: Kiểm tra chất lượng đồng hồ so, các tính năng hoạt động tốt hay không, bề mặt đọc kết quả có sạch sẽ, rõ nét hay không.
Bước 3: Tiến hành Gắn cố định đồng hồ so và vật cần đo lên giá đỡ, điều chỉnh thang đo về 0 để sẵn sàng đo.
Bước 4: Điều chỉnh vật cần đo tiếp xúc với đầu đo của đồng hồ so sao cho điểm chạm vừa đủ để kết quả đo hiển thị chính xác. Đọc giá trị trên kim chỉ vạch hoặc trên màn hình điện tử LCD theo hướng thẳng đứng để tránh sai sót. Lưu ý nên thực hiện đo lặp lại 2-3 lần để có kết quả chính xác nhất.
Cách đọc trị số đối với đồng hồ so cơ khí: số nguyên mm được đọc theo kim chỉ số (kim ngắn) trên thước nhỏ, khi kim ngắn chỉ được 1 vạch thì đầu đo dịch chuyển 1mm. Phần thập phân đọc theo kim chỉ số (kim dài) trên thước lớn. Ví dụ đồng hồ so chia độ 0.01mm, ở thước nhỏ chỉ giá trị 1, ở thước lớn chỉ giá trị 26 thì kết qua đo được sẽ là 1,26mm.
Phương pháp đo so sánh: Đây là phương pháp đo được sử dụng khá phổ biến, thích hợp khi đo chi tiết có kích thước giới hạn lớn hơn giới hạn đo của đồng hồ so, cũng như được dùng trong kiểm tra hàng loạt các chi tiết nhằm tăng tốc độ kiểm tra. Phương pháp này được thực hiện như sau: Kẹp đồng hồ so trên đế gá, điều chỉnh đồng hồ so theo khối căn mẫu có kích thước bằng với kích thước danh nghĩa của chi tiết cần kiểm tra. Sau đó thay khối căn mẫu bằng các chi tiết cần kiểm tra, độ sai lệch được xác định bằng dấu và các trị số thể hiện trên đồng hồ so.
Phương pháp đo tuyệt đối: Cho đầu đo tiếp xúc với bàn map, chỉnh “0” cho đồng hồ so, sau đó đưa chi tiết vào vị trí đo, số chỉ đồng hồ so sẽ là kích thước tuyệt đối của chi tiết.
Để các thao tác sử dụng đồng hồ so chính xác và ổn định, bạn nên trang bị thêm đế gá để giữ cố định thiết bị không bị dịch chuyển trong quá trình đo.
