EQUATOR-X: CUỘC CÁCH MẠNG "KỶ NGUYÊN MỚI" CHO ĐO LƯỜNG TẠI XƯỞNG SẢN XUẤT

Trong ngành gia công cơ khí chính xác, sự dịch chuyển từ mô hình "kiểm soát chất lượng tại phòng Lab" (Quality Control Room) sang "kiểm soát trực tiếp tại xưởng" (Shopfloor Metrology) không còn là xu hướng, mà đã trở thành tiêu chuẩn bắt buộc. Việc phải dừng máy CNC, mang chi tiết vào phòng lạnh, gá đặt lên máy đo tọa độ CMM và chờ đợi hàng giờ đồng hồ để có kết quả đo kiểm là một sự lãng phí khổng lồ về mặt thời gian (Lead time) và tiềm ẩn rủi ro sản xuất ra hàng loạt phế phẩm.

Để giải quyết bài toán này, dòng hệ thống đo lường Renishaw Equator (với các thế hệ 300 và 500) đã ra đời và làm thay đổi tư duy kiểm tra hàng loạt của nhiều nhà máy nhờ nguyên lý đo so sánh (Comparator) linh hoạt. Tuy nhiên, sự xuất hiện của phiên bản mới nhất – Renishaw Equator-X – mới thực sự tạo ra một bước nhảy vọt toàn diện, phá vỡ mọi giới hạn trước đó.

Dưới góc nhìn chuyên sâu, bài viết này sẽ phân tích những đột phá công nghệ cốt lõi của Equator-X và lý do tại sao cỗ máy này được xem là "vũ khí tối thượng" cho các nhà máy sản xuất thông minh.

1. Phá vỡ nghịch lý "Nhanh thì giảm chuẩn" của máy CMM truyền thống

Nghịch lý lớn nhất của các hệ thống đo lường CMM cấu trúc khung cầu (Bridge CMM) nằm ở tính động lực học. Khi ép trục máy di chuyển và lấy điểm ở tốc độ cao, quán tính sinh ra sẽ làm khung máy bị uốn, xoắn và rung lắc. Hậu quả là sai số đo lường tăng vọt. Để chính xác, CMM bắt buộc phải chạy chậm lại.

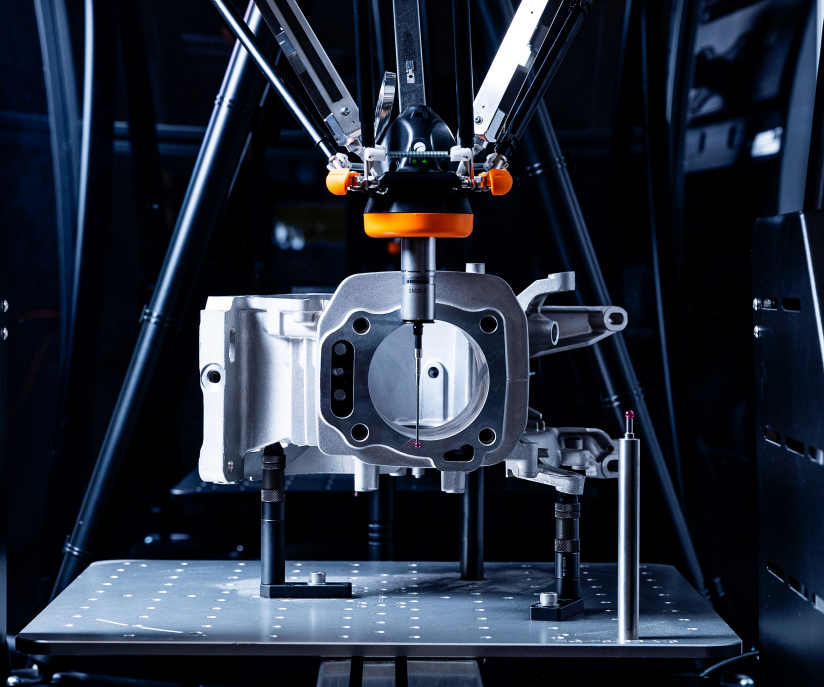

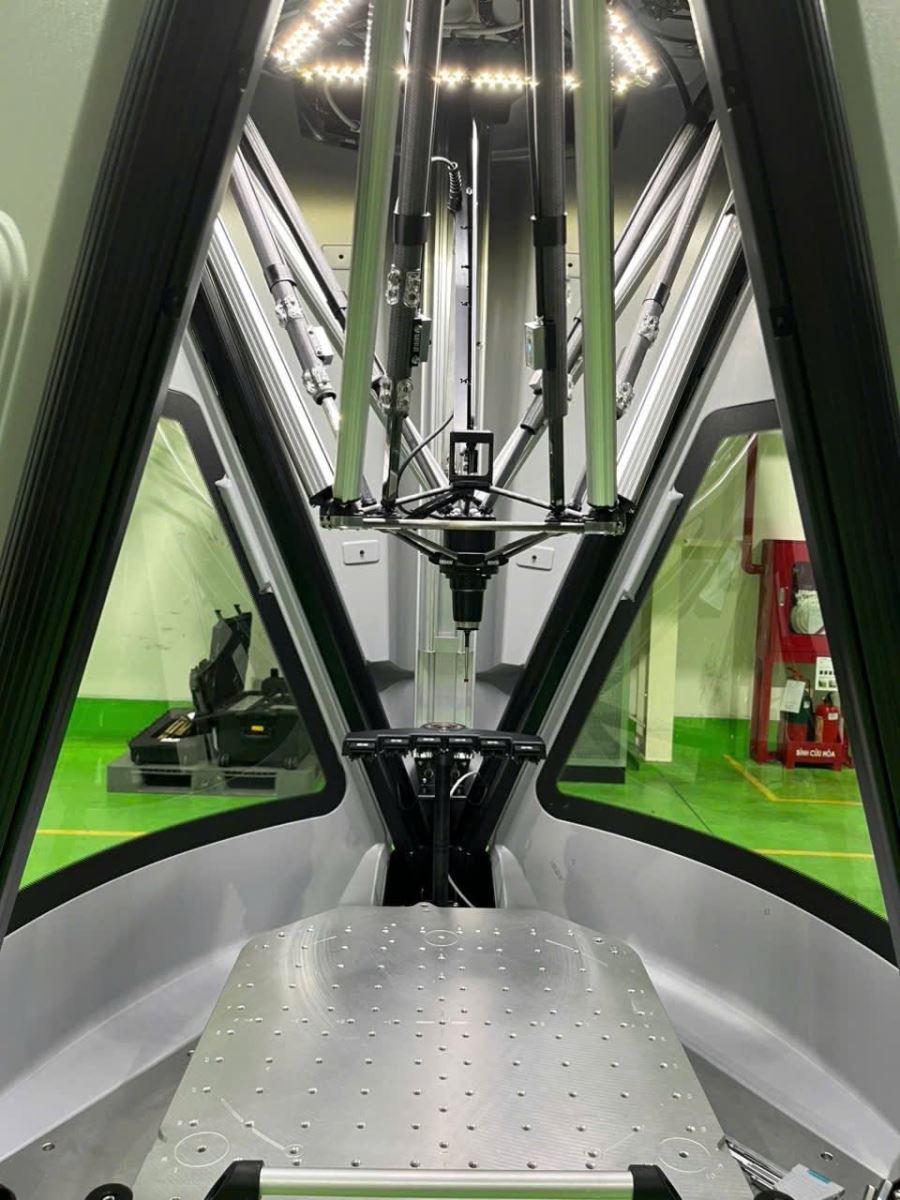

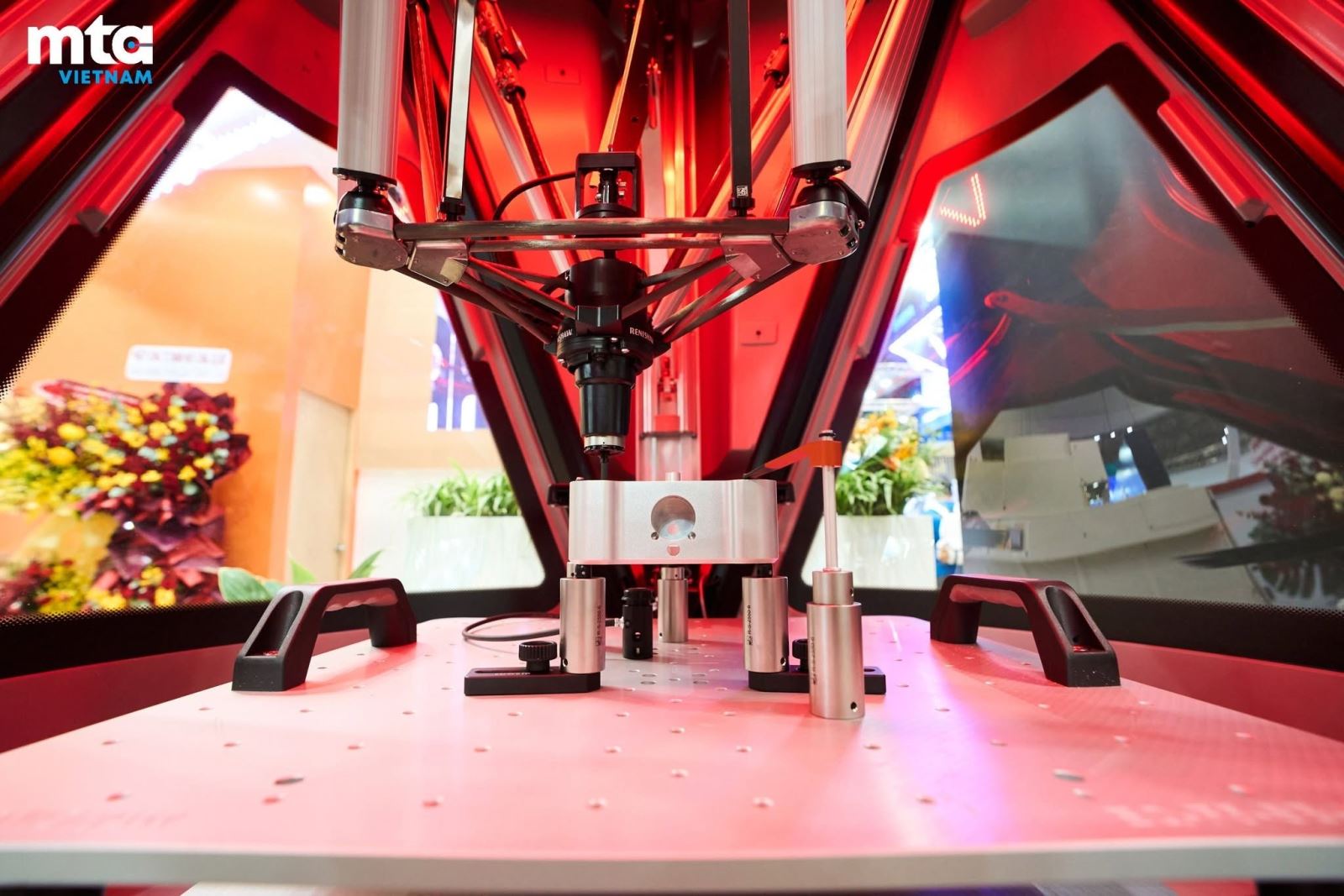

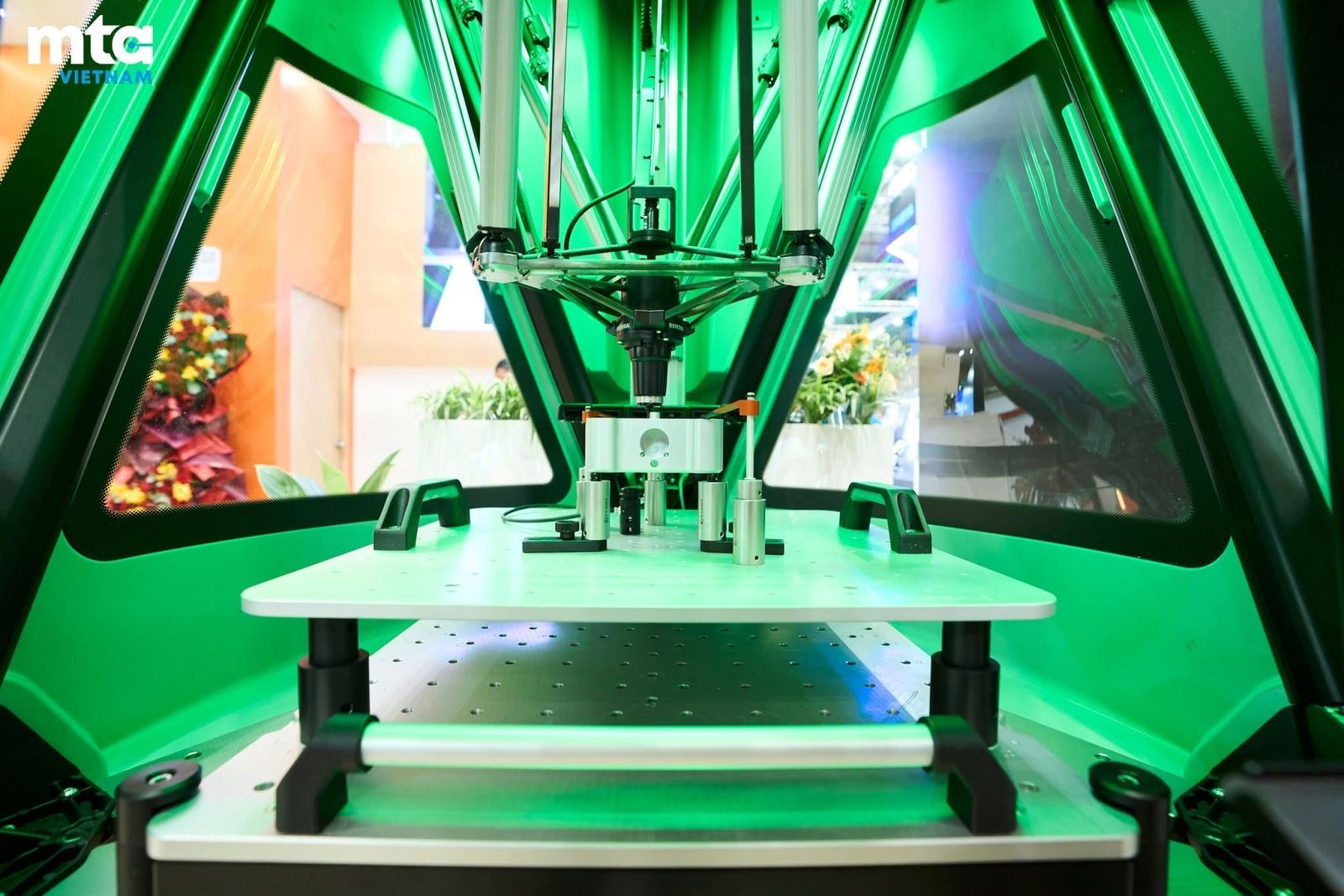

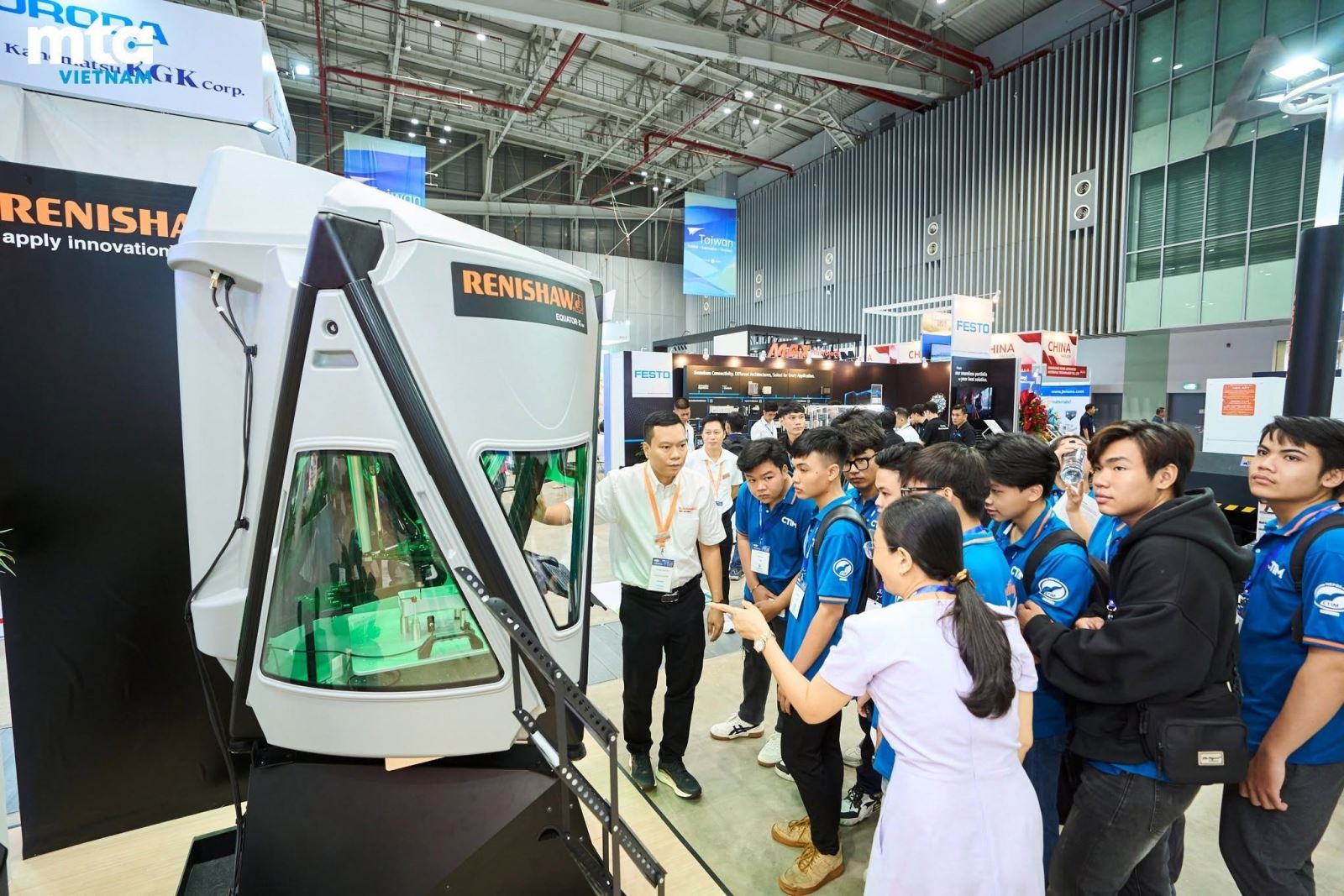

Giải pháp của Renishaw Equator-X: Cũng giống như các thế hệ trước, Equator-X thừa hưởng thiết kế truyền động dựa trên cấu trúc Hexapod (Động học song song - Parallel Kinematic Mechanism) với 6 thanh giằng tuyến tính. Ở cấu trúc này, khi đầu đo di chuyển, lực tác động lên các thanh giằng chỉ thuần túy là lực kéo và lực nén, triệt tiêu hoàn toàn lực uốn xoắn.

Nhờ thiết kế động học siêu cứng vững và tối ưu hóa trọng lượng, Equator-X có thể đạt tốc độ quét (scanning speed) "hủy diệt" lên tới 500 mm/s mà vẫn duy trì độ lặp lại (repeatability) xuất sắc ở mức ± 2 μm. Điều này có nghĩa là thời gian chu kỳ đo (cycle time) của một linh kiện có thể giảm từ 30% đến 70% so với máy CMM thông thường, giúp tốc độ QC bắt kịp hoàn toàn với tốc độ gia công (Takt time) của dây chuyền CNC.

2. Sự tiến hóa vượt bậc: Equator-X khác biệt thế nào so với Equator 300/500?

Nếu bạn đã từng vận hành Equator 300 hoặc 500, bạn sẽ nhận ra phiên bản "X" không chỉ là một bản nâng cấp phần mềm, mà là một sự tái cấu trúc cơ khí mang tính cách mạng nhằm đáp ứng những dung sai ngặt nghèo nhất.

2.1. Tách biệt hoàn toàn Khung truyền động và Khung đo lường

Đây là "điểm ăn tiền" lớn nhất của thiết kế cơ khí trên Equator-X. Ở phiên bản này, Renishaw đã sáng tạo ra thiết kế mâm kép:

• Khung truyền động (Drive frame): Chịu trách nhiệm gánh chịu mọi rung động và phản lực sinh ra từ các động cơ tuyến tính khi máy quét ở tốc độ cao.

• Khung đo lường (Metrology frame): Được chế tạo từ sợi Carbon siêu nhẹ và siêu cứng, kết nối với thước quang học và hoàn toàn độc lập với khung truyền động.

Sự tách bạch này đồng nghĩa với việc lực đẩy từ động cơ hoàn toàn không can thiệp hay làm nhiễu tín hiệu đo lường. Hệ quả là máy giữ được độ ổn định hoàn hảo, đo lường chính xác hơn ngay cả khi "chạy nước rút".

2.2. Khả năng đo lường Kép (Dual-Method Gauging)

Các thế hệ Equator truyền thống thuần túy là thiết bị Gauging. Máy hoạt động trên nguyên lý Compare mode (Đo so sánh) – yêu cầu người dùng phải có một chi tiết chuẩn (Master part) đã được đo trước trên máy CMM độ chính xác cực cao (phòng Lab), sau đó đưa chi tiết chuẩn này vào Equator để máy "học" (Mastering). Sau khi Mastering, máy sẽ đo các chi tiết gia công hàng loạt và so sánh độ lệch so với chi tiết chuẩn.

Với Equator-X, Renishaw mang đến chế độ Absolute mode (Đo tuyệt đối). Nhờ độ cứng vững và độ chính xác cơ học được nâng cấp, Equator-X giờ đây có thể vận hành độc lập như một máy CMM thực thụ để kiểm tra xác nhận (Verification) mà không nhất thiết phải dựa dẫm vào Master part. Ở chế độ này, máy chạy ở tốc độ 250 mm/s và cho ra kết quả đáp ứng chuẩn truy xuất nguồn gốc ISO 10360-2 (độ chính xác 2.1 µm + L/300). Tính năng 2 trong 1 này mang lại sự linh hoạt tối đa cho các kỹ sư QC.

2.3. Hệ thống Đầu đo SP25M và Đài thay kim 6 cổng

Equator-X được trang bị tiêu chuẩn hệ thống đầu đo quét công nghiệp SP25M (thay vì SP25 như các bản trước), kết hợp với khay thay kim tự động 6 cổng. Điều này cho phép hệ thống linh hoạt chuyển đổi giữa việc quét biên dạng liên tục (scanning) hoặc đo chạm điểm (touch-trigger) đối với các đặc tính hình học phức tạp như lỗ biên dạng sâu, rãnh hẹp hay bề mặt cong tự do.

3. Sinh ra để nằm trực tiếp tại "Chiến trường" xưởng sản xuất

Đưa máy đo lường ra xưởng đồng nghĩa với việc phải đối mặt với: Nhiệt độ biến thiên, khói bụi, dầu mỡ và độ rung lắc. Equator-X được thiết kế để sống sót và làm việc bền bỉ trong môi trường khắc nghiệt này:

• Miễn nhiễm với biến thiên nhiệt độ: Mạng lưới cảm biến nhiệt độ phân bổ dọc trên khung máy và hệ thống phần mềm bù nhiệt tự động giúp Equator-X có thể vận hành ổn định trong môi trường biến thiên từ 5°C đến 50°C mà không cần phòng lạnh. Bất cứ khi nào môi trường thay đổi, kỹ sư chỉ cần cho máy đo lại Master part (mất vài phút) để máy thiết lập lại "điểm 0" của môi trường mới.

• Hoạt động độc lập, không cần khí nén: Khác với máy CMM sử dụng đệm khí (Air bearing), Equator-X hoạt động hoàn toàn bằng điện năng, loại bỏ được hệ thống máy nén khí cồng kềnh, chi phí bảo trì lọc khí/nước và cho phép di chuyển máy linh hoạt đến bất cứ đâu trong xưởng.

• Chuẩn bảo vệ IPX2: Khoang chứa điều khiển và thiết bị điện tử được bảo vệ an toàn khỏi các giọt bắn dung dịch làm mát hoặc dầu mỡ tại xưởng.

4. Giải bài toán tự động hóa khép kín của tương lai

Trong nền sản xuất thông minh 4.0, Equator-X không chỉ làm nhiệm vụ "Báo cáo lỗi", mà nó còn có khả năng "Ngăn chặn lỗi".

Nhờ khả năng tích hợp linh hoạt với các cánh tay Robot (cấp phôi tự động), hệ thống có thể hoạt động 24/7 mà không cần công nhân. Khi một chi tiết được đo xong, phần mềm thông minh IPC (Intelligent Process Control) của Renishaw sẽ phân tích dữ liệu, nhận diện xu hướng hao mòn của dao cắt (Tool wear).

Ngay lập tức, phần mềm sẽ tự động gửi mã lệnh cập nhật bù trừ dao (Tool offset) ngược trở lại bộ điều khiển của máy CNC (tương thích với Fanuc, Mazak, Okuma, Siemens...). Máy CNC tự động hiệu chỉnh dao cắt cho chu trình gia công tiếp theo. Vòng lặp khép kín này đảm bảo nhà máy của bạn tiến rất gần tới mục tiêu "Sản xuất không khuyết tật" (Zero-defect manufacturing).

5. Lời kết: Tại sao cần đầu tư Renishaw Equator-X cùng V-Proud?

Việc kiểm soát chất lượng tại xưởng bằng Equator-X không chỉ giúp loại bỏ hàng phế phẩm, mà còn giảm tải cho phòng Lab QC, tăng sản lượng hiệu quả (OEE) và tối ưu hóa chi phí sản xuất.

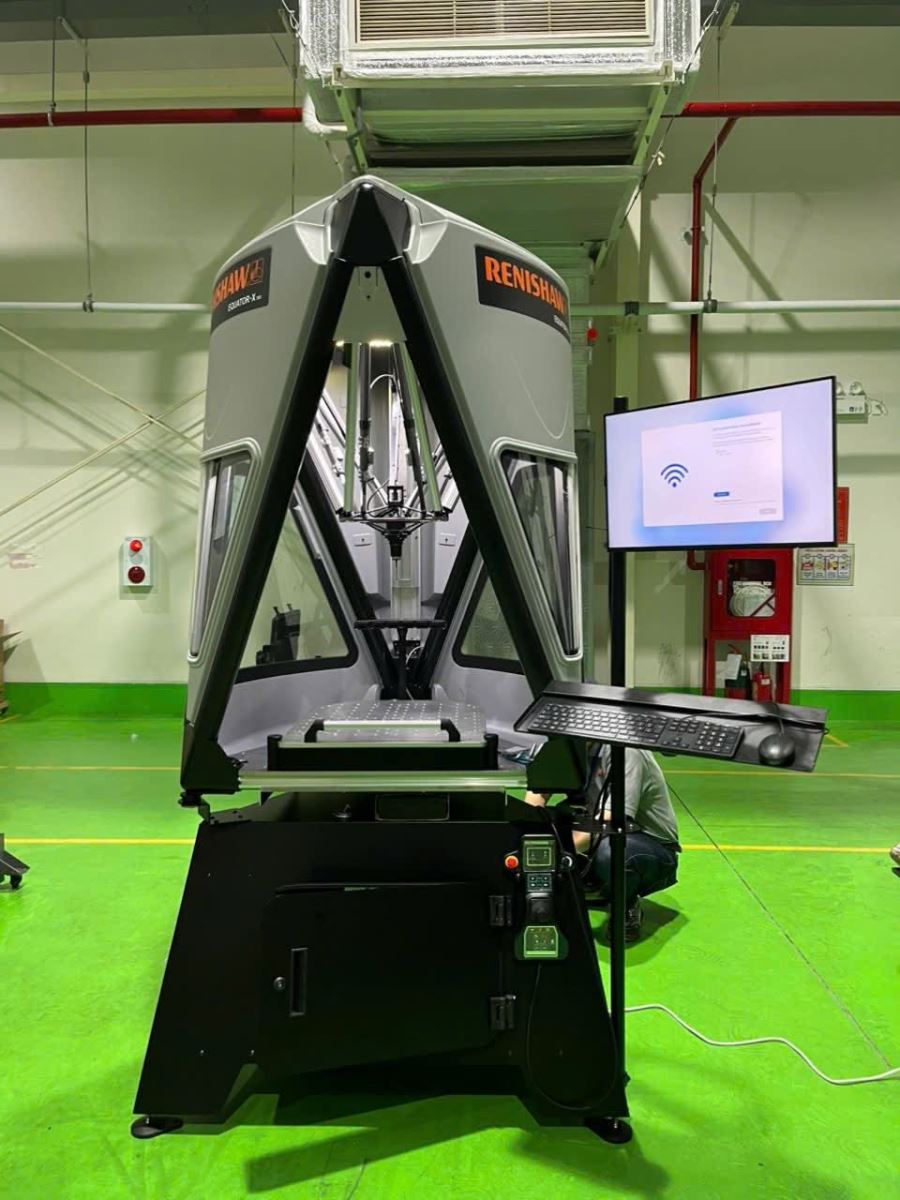

Là đại diện phân phối và cung cấp giải pháp đo lường hàng đầu, V-Proud tự hào là đơn vị tiên phong đưa Equator-X vào ứng dụng thực tiễn tại Việt Nam (với lô 02 máy đầu tiên vừa được lắp ráp và bàn giao cho một nhà máy gia công cơ khí của Nhật Bản). Với đội ngũ kỹ sư ứng dụng được đào tạo bài bản từ chính hãng Renishaw, V-Proud cam kết:

• Tư vấn giải pháp đo lường và thiết kế đồ gá chuyên biệt cho từng mã sản phẩm của nhà máy.

• Chuyển giao công nghệ toàn diện, từ thiết lập chương trình đến hướng dẫn tích hợp tự động hóa máy CNC.

• Bảo hành chính hãng và hỗ trợ kỹ thuật tại chỗ 24/7.

Mỗi dự án thành công không chỉ là một thiết bị được lắp đặt, mà là thêm một nhà máy tiến gần hơn tới mục tiêu sản xuất thông minh, chất lượng ổn định và năng lực cạnh tranh bền vững.
