So sánh mô hình CAD (Computer-Aided Design) thông qua bản đồ màu (Color mapping) là một kỹ thuật được sử dụng rộng rãi trong lĩnh vực kiểm tra và quản lý chất lượng nhằm đánh giá sự phù hợp của một chi tiết thực tế so với thiết kế ban đầu.
Dưới đây là cách thức hoạt động thông thường của quy trình so sánh CAD thông qua bản đồ màu:

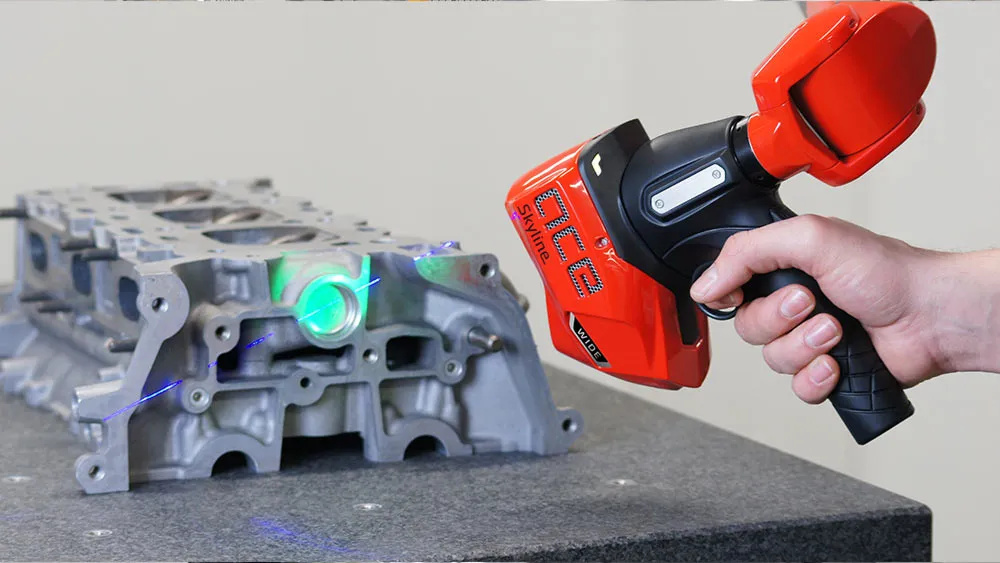

Thu thập dữ liệu (Data acquisition): Một máy quét 3D được sử dụng để chụp lại hình học của chi tiết thực tế bằng cách quét toàn bộ hoặc một phần bề mặt của nó. Máy quét 3D thu thập thông tin không gian dưới dạng đám mây điểm (point cloud) hoặc lưới đa giác (mesh) đại diện cho bề mặt chi tiết.
Nhập mô hình CAD (CAD model import): Mô hình CAD tham chiếu được nhập vào phần mềm kiểm tra. Mô hình này đại diện cho hình học lý thuyết và các kích thước tiêu chuẩn của chi tiết.

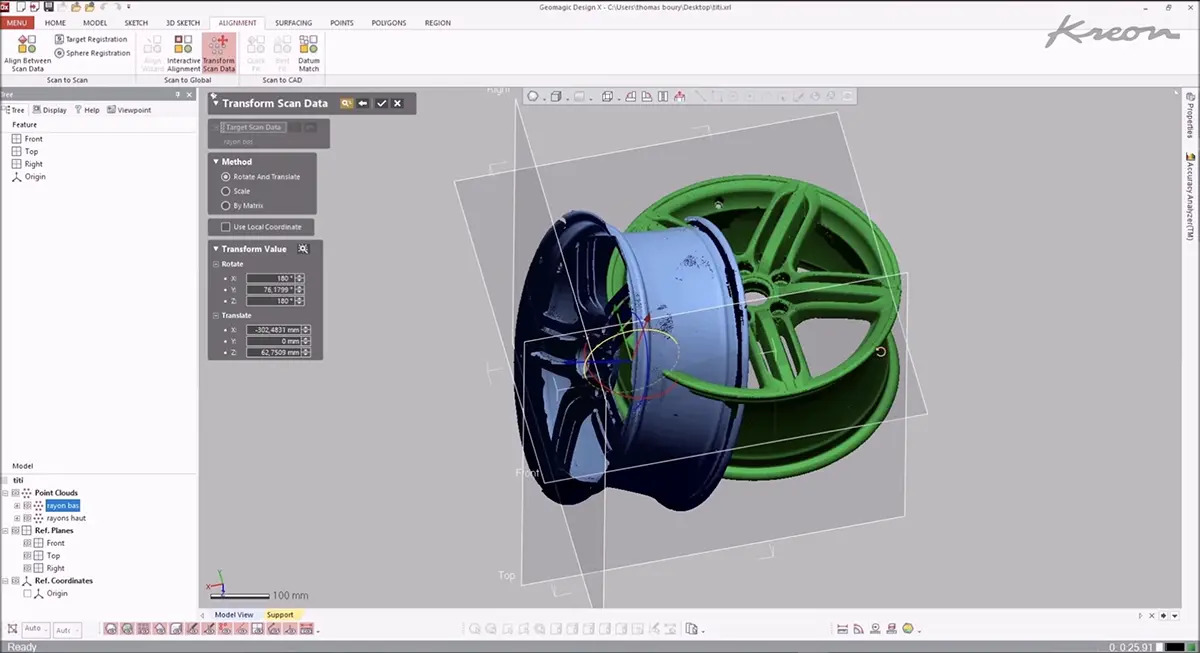

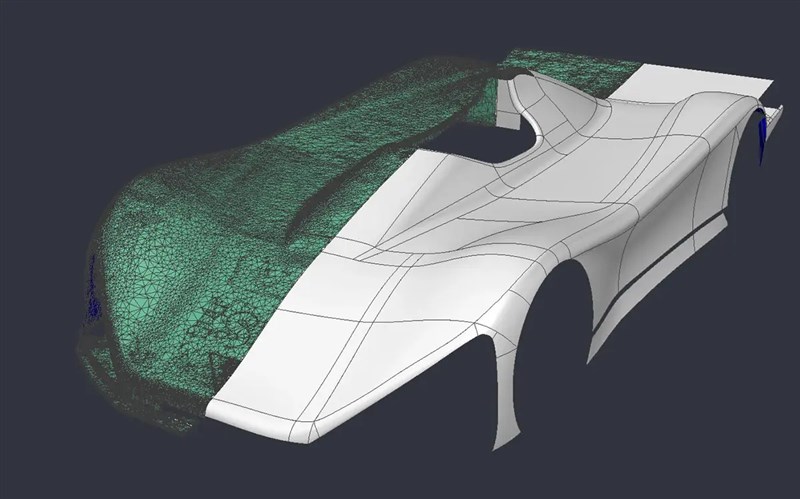

Căn chỉnh dữ liệu (Data alignment): Dữ liệu do máy quét 3D thu thập được sẽ được căn chỉnh khớp với mô hình CAD để đảm bảo sự tương quan chính xác giữa chi tiết thực tế và mô hình ảo.
So sánh dữ liệu (Data comparison): Phần mềm so sánh dữ liệu đám mây điểm với thông tin từ mô hình CAD bằng cách sử dụng các thuật toán khớp nối và phát hiện sai lệch.

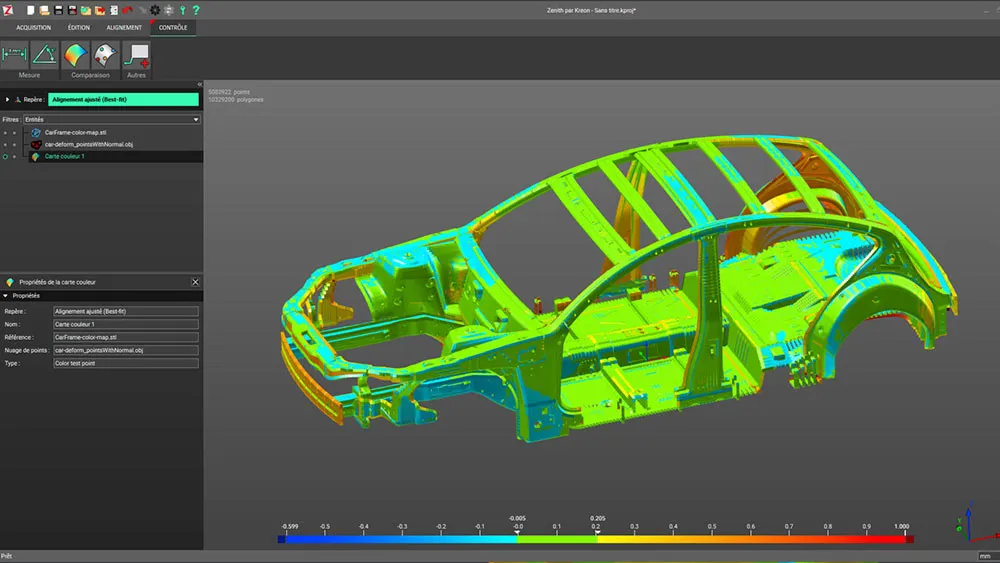

Lập bản đồ màu (Color mapping): Các sai lệch giữa chi tiết thực tế và mô hình CAD được trực quan hóa bằng cách sử dụng bản đồ màu. Các màu sắc khác nhau sẽ được gán cho từng khu vực của chi tiết dựa trên độ lớn và hướng của sai lệch. Ví dụ: các khu vực đạt chuẩn sẽ hiển thị màu xanh lá cây, trong khi các khu vực không đạt chuẩn (lồi/lõm) có thể hiển thị màu đỏ hoặc xanh lam.
Phân tích sai lệch (Deviation analysis): Kết quả của phép so sánh CAD qua bản đồ màu được sử dụng để xác định các khu vực cụ thể trên chi tiết không tuân thủ thiết kế CAD. Người vận hành có thể phân tích trực quan các sai lệch và quyết định các điều chỉnh hoặc biện pháp khắc phục cần thiết.
Việc có được một phép so sánh CAD qua bản đồ màu mà không sử dụng máy quét 3D là điều gần như không thể.
Độ chính xác và độ phân giải cao: Các máy quét 3D của Kreon có khả năng thu thập chính xác các chi tiết trên bề mặt vật thể, mang lại các mô hình 3D có độ chính xác cao và phản ánh sát nhất với thực tế.

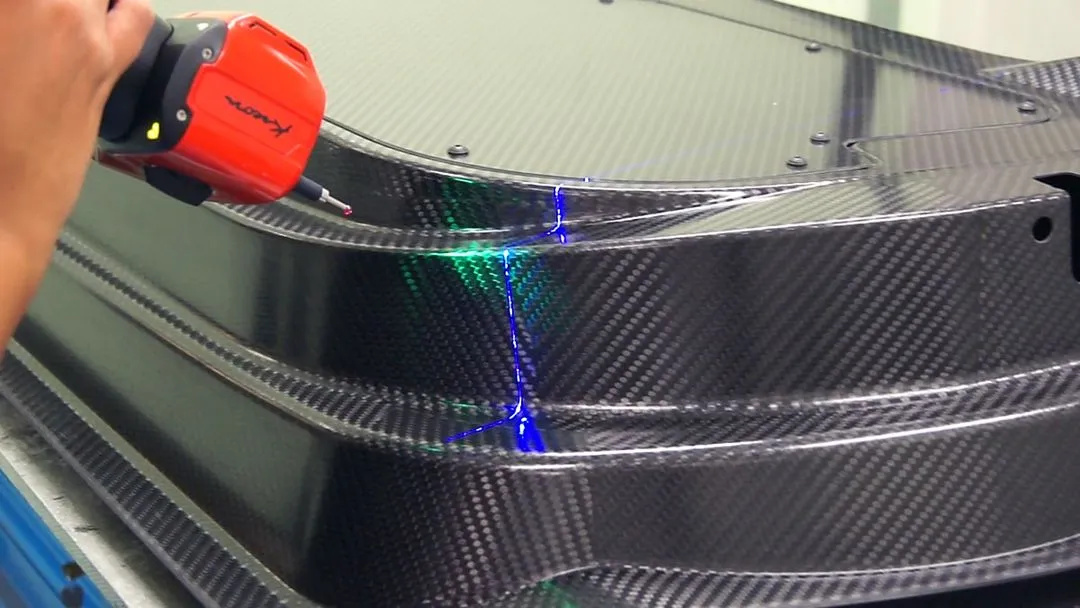

Kiểm tra không tiếp xúc (Contactless inspection): Quá trình quét 3D hoàn toàn không cần chạm vật lý vào sản phẩm, bảo vệ bề mặt chi tiết khỏi nguy cơ trầy xước hoặc biến dạng.
Thu thập dữ liệu nhanh chóng: Máy quét 3D Kreon có thể chụp lại hình học của vật thể một cách siêu tốc. Điều này cho phép thực hiện các quy trình kiểm soát chất lượng hiệu quả hơn, giúp tăng tốc tiến độ sản xuất tổng thể.
Quý khách hàng có nhu cầu tìm hiểu sâu hơn về ứng dụng So sánh CAD (CAD Comparison) và các dòng máy quét 3D Kreon? Vui lòng liên hệ với Công ty Cổ phần V-Proud để được đội ngũ kỹ sư hỗ trợ và DEMO thiết bị trực tiếp tại xưởng.
