Trong quá trình sản xuất và gia công bo mạch in (PCBA), việc loại bỏ hoàn toàn các cặn bẩn hóa học, chất trợ hàn (flux) và các tạp chất ion là yêu cầu bắt buộc để đảm bảo tuổi thọ của sản phẩm. Nếu không được kiểm soát tốt, các ion dư thừa dưới tác động của độ ẩm và điện áp sẽ sinh ra hiện tượng di cư điện hóa (Electrochemical Migration), gây đoản mạch và hỏng hóc nghiêm trọng.

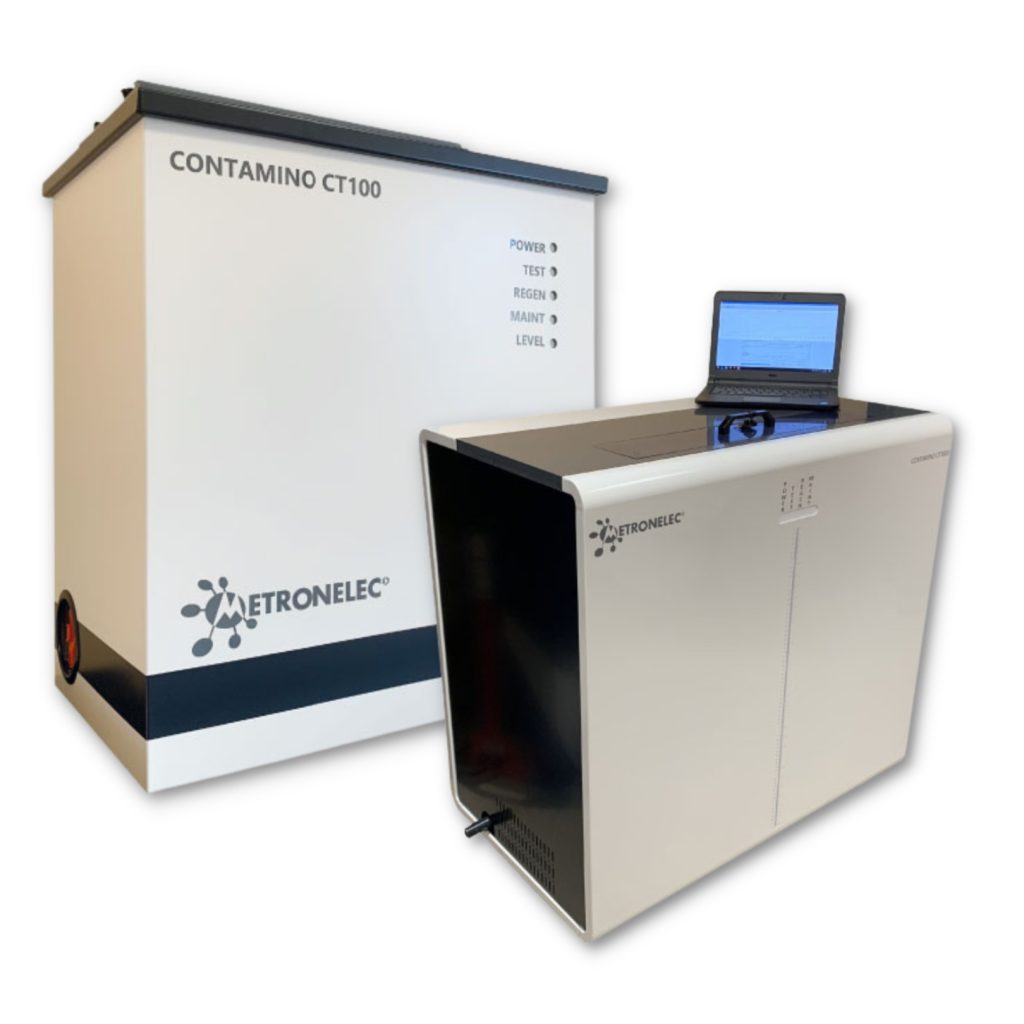

Để giải quyết triệt để bài toán này, hãng Metronelec (Pháp) đã phát triển dòng máy CONTAMINO CT Series (CT10, CT100, CT1000). Đây là giải pháp đo lường độ sạch bo mạch hoàn toàn tự động, mang lại độ chính xác tuyệt đối và tuân thủ các tiêu chuẩn công nghiệp khắt khe nhất.
.jpg)
Các thiết bị CONTAMINO CT10, CT100 và CT1000 được thiết kế để thực hiện bài kiểm tra nhiễm bẩn ion một cách đơn giản và chính xác. Các phép đo này là thực sự cần thiết để kiểm tra độ sạch của các bo mạch và cụm lắp ráp sau quá trình rửa (cleaning).
Bên cạnh đó, thiết bị còn đóng vai trò then chốt trong việc kiểm soát chất lượng và phê duyệt quy trình khi nhà máy áp dụng các thông số quy trình hàn mới. Các quy trình này có thể kể đến như: quy trình không cần làm sạch (no clean process), quá trình phủ keo bảo vệ (conformal coating), hoặc khi sử dụng hợp kim hàn không chì (lead-free alloy) kết hợp với các chất hoạt hóa mới.
Hệ thống của Metronelec được đánh giá là tiêu chuẩn vàng nhờ khả năng tuân thủ hoàn toàn (fully compliance) với các tiêu chuẩn khắt khe nhất của quân đội và công nghiệp toàn cầu, bao gồm:
MIL-P-28809 và MIL-STD-2000A (Tiêu chuẩn Quốc phòng Hoa Kỳ).
DEF-STD 10/03 (Tiêu chuẩn Quốc phòng Anh).
IPC-TM-650 (Tiêu chuẩn Hiệp hội Điện tử Quốc tế).
Các tiêu chuẩn IEC (Ủy ban Kỹ thuật Điện Quốc tế).
Nguyên lý cốt lõi của máy là chiết xuất các ion còn sót lại trên bề mặt bo mạch vào một dung dịch dung môi, sau đó đo lường độ dẫn điện của dung dịch này để suy ra mức độ ô nhiễm.
Quy trình bắt đầu bằng việc làm sạch hiệu quả mẫu thử nghiệm bằng hỗn hợp hóa chất bao gồm 2-Propanol (Isopropyl Alcohol - IPA) và nước khử ion (de-ionised water). Tỷ lệ pha trộn của dung dịch này thường là 75/25 hoặc 50/50. Trong quá trình này, máy sẽ liên tục phân tích sự phát triển của mức độ nhiễm bẩn được hòa tan vào trong dung dịch làm sạch. Dung dịch thử nghiệm sẽ được chạy tuần hoàn liên tục bên trong một hệ thống ống dẫn khép kín (close loop tubing).
Sự ưu việt của dòng CONTAMINO nằm ở mức độ tự động hóa cao:
Quá trình đo lường được điều khiển hoàn toàn bằng máy tính (PC).
Phần mềm điều khiển được thiết kế vô cùng trực quan và rất dễ sử dụng.
Người vận hành (Operator) chỉ việc đăng ký kích thước của mẫu trên phần mềm và nhúng mẫu vào buồng chứa (tank) bằng tay.
Phần còn lại của bài kiểm tra diễn ra hoàn toàn tự động. Cửa sổ kiểm tra trên phần mềm sẽ hiển thị ngay lập tức mức độ nhiễm bẩn ion theo thời gian thực (real-time). Kết quả cuối cùng của sự nhiễm bẩn sẽ được trích xuất và hiển thị theo đồ thị thời gian.
Dòng máy CONTAMINO CT sở hữu phần cứng vô cùng mạnh mẽ, đảm bảo tính ổn định và độ nhạy tối đa trong môi trường phòng thí nghiệm:
Cảm biến siêu nhạy: Máy sử dụng đầu dò cảm biến rất nhạy với độ phân giải lên tới 0.0001 µS/cm. Đầu dò này được tích hợp khả năng bù nhiệt độ (tempature compensation), giúp máy có thể chụp (capture) được các mức độ nhiễm bẩn ion cực kỳ thấp một cách chính xác nhất.
Tái tạo dung dịch tự động: Trước mỗi bài test, máy sẽ tiến hành tự động tái tạo (Auto regeneration) độ tinh khiết của dung dịch. Việc lọc được thực hiện thông qua hệ thống nhựa trao đổi ion hiệu suất cao (High performance resin).
Động cơ không bảo trì: Dung dịch thử nghiệm được dẫn động bởi một máy bơm không cần bảo trì (maintenance-free pump), giúp giảm thiểu tối đa chi phí vận hành cho nhà máy.
Quản lý dữ liệu mạnh mẽ: Toàn bộ dữ liệu kiểm tra và các biểu đồ đường cong đều được ghi lại và lưu trữ bởi một hệ thống phần mềm mạnh mẽ.
Để đáp ứng linh hoạt các kích cỡ bo mạch (từ linh kiện siêu nhỏ đến mạch công suất lớn), Metronelec cung cấp 3 phiên bản buồng chứa khác nhau.
Thông số chung của cả 3 dòng:
Dải kiểm tra (Test range): 0.01 đến 20.00 µg Eq NaCl/cm².
Độ phân giải (Resolution): 0.001 µgEqNaCl/cm².
Hóa chất thử nghiệm: Dung dịch 50% hoặc 75% theo thể tích (v/v) cồn Isopropyl (IPA) và nước DI.
Nguồn điện cung cấp: 230 V AC 50 Hz hoặc 110V AC 60 Hz.
Thông số kỹ thuật từng Model:
| Tiêu chí | CONTAMINO CT10 | CONTAMINO CT100 | CONTAMINO CT1000 |
| Kích thước mẫu tối đa | 100 x 150 x 25 mm | 250 x 350 x 80 mm | 500 x 500 x 50 mm |
| Kích thước mẫu tối thiểu | 20 cm² | 100 cm² | 100 cm² |
| Thể tích dung dịch | 3 Lít | 10 Lít | 40 Lít |
| Trọng lượng máy | 15 Kg | 38 Kg | 110 Kg |
Máy kiểm tra nhiễm bẩn ion dòng CONTAMINO CT Series được thiết kế chuyên biệt để đem lại khả năng kiểm tra ổn định cùng thời gian sử dụng bền bỉ, mạnh mẽ (robust use). Theo chứng nhận từ nhà sản xuất, thiết bị có tuổi thọ (lifespan) lên đến hơn 10 năm khi hoạt động dưới điều kiện môi trường phòng thí nghiệm mà không hề cần đến việc bảo trì bảo dưỡng.
Sự kết hợp giữa công nghệ đầu dò cực nhạy, phần mềm trực quan và thiết kế nồi đồng cối đá biến hệ thống Metronelec CONTAMINO trở thành "người gác cổng" đáng tin cậy nhất cho mọi dây chuyền PCBA. Đầu tư vào máy đo nhiễm bẩn ion Metronelec chính là lời cam kết mạnh mẽ nhất của nhà máy đối với độ tin cậy và tuổi thọ của các thiết bị điện tử thương mại và quân sự.
