Nâng cao hiệu suất sản xuất lên tới 30% với Renishaw Equator

Để kiểm tra, kiểm soát quá trình gia công thì hàng thập kỷ chúng ta đã quen với việc phải dùng bộ dụng cụ đo như thước kẹp, panme, calip, đồng hồ so, thước đo lỗ…Máy đo Equator được sinh ra để có thể làm được những việc như một dụng cụ đo đa dụng với tốc độ đo nhanh, khả năng lặp lại đều đặn và giảm thiểu các sai sót từ phía con người hoặc đơn giản là một thiết bị tích hợp cho xưởng gia công tự động chuẩn công nghiệp 4.0

Trong hàng thập kỷ qua, thậm chí là hiện tại, hình ảnh người thợ vận hành tay cầm thước cặp, tay cầm Panme, mắt nheo lại đọc vạch chia đã trở nên quá quen thuộc trong các xưởng cơ khí. Thế nhưng, khi yêu cầu về độ chính xác ngày càng khắt khe và tiến độ sản xuất đòi hỏi tính bằng giây, liệu những bộ dụng cụ đo truyền thống có còn đủ sức "gánh vác"?

Và máy đo Renishaw Equator xuất hiện như một cuộc cách mạng, tái định nghĩa lại hoàn toàn cách chúng ta kiểm soát chất lượng tại xưởng sản xuất.

1. Những "nỗi đau" khi dùng dụng cụ đo truyền thống

Dù là thước kẹp, Panme, Calip hay đồng hồ so, phương pháp đo thủ công luôn tồn tại những rào cản cố hữu:

• Sai số do con người: Mỗi kỹ thuật viên có cách cầm thước và lực bấm khác nhau. Chỉ cần lệch một chút, kết quả đo đã thay đổi.

• Tốn thời gian: Để kiểm tra đầy đủ một chi tiết phức tạp, bạn cần thay đổi liên tục giữa thước đo lỗ, thước đo cao, căn mẫu... Điều này làm gián đoạn chu kỳ sản xuất.

• Chi phí hiệu chuẩn khổng lồ: Với hàng trăm loại Calip hay dưỡng kiểm khác nhau, việc kiểm định và bảo quản chúng định kỳ cũng rất khó khăn. Chưa kể nếu đơn vị của bạn đang là sản xuất đơn chiếc hoặc số lượng đơn nhỏ lẻ dàn trải và nhiều thì đây là một bài toán chi phí đau đầu.

• Tỷ lệ phế phẩm cao: Đo thủ công thường chậm, dựa vào kinh nghiệm của người vận hành là phần lớn dẫn đến việc phát hiện sai sót muộn khi cả lô hàng đã bị lỗi.

Các loại thiết bị cầm tay chuyên dụng

2. Renishaw Equator – Giải pháp đo kiểm đa năng

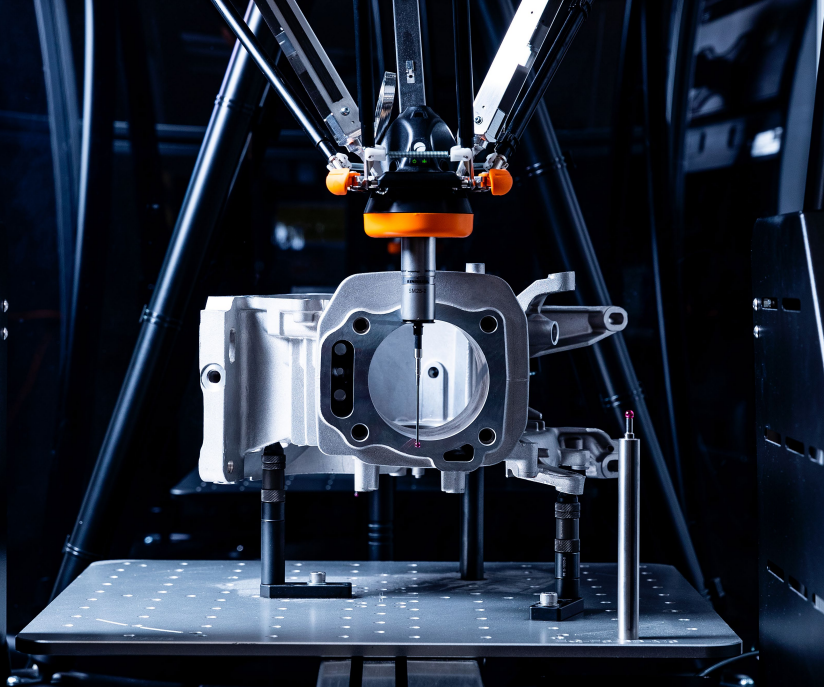

Máy đo Renishaw Equator đang đo bộ phận cylinder của xe máy

Máy đo Renishaw Equator được sinh ra để làm công việc của một hệ thống đo đa dụng ngay tại xưởng sản xuất, thay thế toàn bộ đống dụng cụ cầm tay rắc rối bằng một quy trình tự động hóa hoàn toàn.

Tốc độ và độ lặp lại tuyệt vời

Không còn việc phải loay hoay đặt thước sao cho thẳng, Máy đo Renishaw Equator sử dụng đầu đo chạm với tốc độ cực nhanh lên tới 200 mm/s và khả năng lặp lại đều đặn ±2 µm. Dù là người mới vào nghề hay kỹ sư dày dạn kinh nghiệm, kết quả đo luôn duy nhất và chính xác.

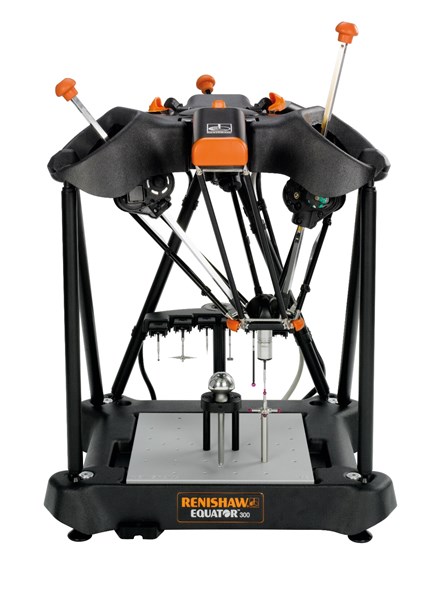

Thông số máy đo Renishaw Equator

Đo đa điểm chỉ trong một lần gá

Máy đo Renishaw Equator có thể đo và so sánh nhanh chóng các điểm Profile, tọa độ, đường kính lỗ, độ tròn... ngay tại xưởng. Tất cả dữ liệu hình học 3D được thu thập chỉ với một chu kỳ đo duy nhất, nhanh hơn gấp nhiều lần so với việc dùng thước cầm tay.

Kiểm soát quá trình gia công

Máy đo Renishaw Equator có hỗ trợ hiển thị phần mềm Process Monitor, giúp kết nối trực tiếp tới Bộ điều khiển của máy phay CNC. Trong phần hiển thị này có nhiều mục tùy chỉnh để phản hồi quá trình bù trừ và hiệu chuẩn máy phay CNC. Bên cạnh đó, phần mềm còn có khả năng cảnh báo sớm tới người vận hành, trung tâm điều khiển trước khi sản phẩm bị lỗi.

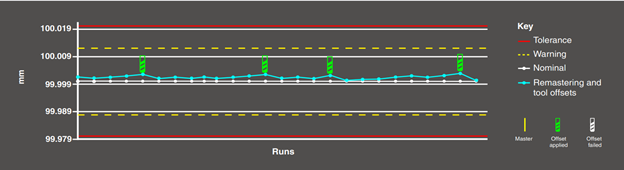

Phần mềm Process Monitor giúp hiển thị các cập nhật của máy CNC

Kiểm soát tuổi thọ của tool

Giúp bạn hiểu rõ tuổi thọ của dao cắt đang sử dụng, thiết lập các cảnh báo độ mòn của tool dao, lên kế hoạch quy trình thay thế tool một cách khoa học và không còn bị động.

3. Máy đo Renishaw Equator có phải là máy CMM?

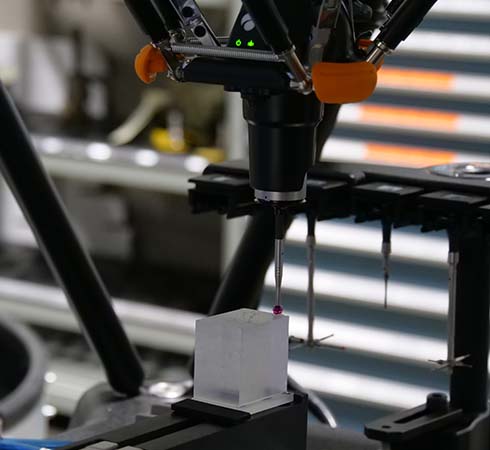

Máy đo Renishaw Equator đang hoạt động ngay tại xưởng sản xuất

Máy đo Renishaw Equator không phải là máy CMM. Máy đo 3D CMM thường hay thấy trong phòng lab, phòng QC, phòng lạnh cũng nhằm tác vụ đó là đo điểm chạm cũng theo hình học 3D và có độ chính xác cao, tuy nhiên chậm. Máy đo Renishaw Equator cũng để đo kiểm theo quy tắc đo chạm nhưng với tốc độ nhanh hơn, không chiếm nhiều diện tích, hoạt động thuần điện 100% và hoàn toàn có thể chịu được điều kiện môi trường phức tạp, có độ biến thiên nhiệt nhiều như trong xưởng sản xuất.

4. Vậy tôi có cần máy đo Renishaw Equator nữa không khi tôi đã có máy đo 3D CMM rồi?

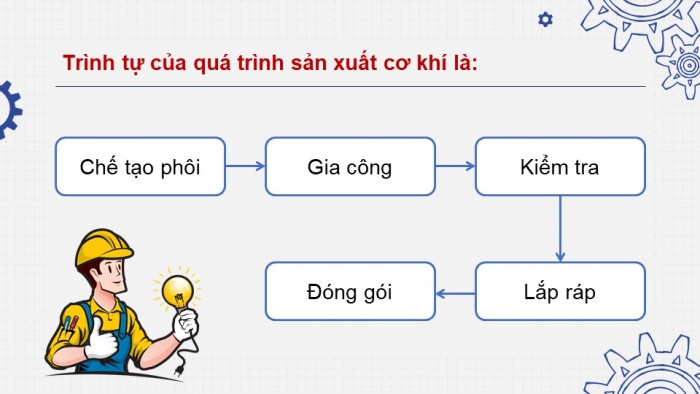

Chu trình gia công cơ khí sẽ gồm các bước rút gọn như trên

Trong sơ đồ trên, bước Kiểm tra nằm tách biệt và diễn ra sau khi quá trình Gia công đã hoàn tất. Đây chính là "lỗ hổng" lớn nhất dẫn đến lãng phí sản xuất:

Phát hiện lỗi quá muộn (Đo kiểm hậu kỳ)

• Trong quy trình này, việc kiểm tra chỉ được thực hiện khi chi tiết đã gia công xong hoàn toàn.

• Nếu máy gia công gặp sự cố mòn dao hoặc giãn nở nhiệt ở những bước đầu tiên, tất cả các bước gia công sau đó trên phôi đều trở nên vô nghĩa.

• Hậu quả là cả một lô hàng có thể trở thành phế phẩm trước khi bộ phận QC kịp phát hiện ra lỗi.

Sự đứt gãy thông tin giữa các bước

• Thông thường, quy trình này không có sự phản hồi (feedback) tức thì từ khâu kiểm tra ngược lại khâu gia công.

• Kỹ sư vận hành thường phải đợi kết quả đo thủ công bằng thước kẹp, panme hoặc máy CMM trong phòng lab, gây ra độ trễ thời gian rất lớn.

• Trong thời gian chờ đợi kết quả, máy CNC vẫn tiếp tục chạy và tiếp tục tạo ra những sản phẩm lỗi tương tự.

Sai số tích tụ do yếu tố con người

• Việc dùng dụng cụ đo cầm tay ở bước "Kiểm tra" truyền thống dễ dẫn đến sai sót do kỹ năng người đo không đồng nhất.

• Sai sót này dẫn đến việc đánh giá nhầm: sản phẩm lỗi thì cho qua, sản phẩm đạt lại loại bỏ, gây lãng phí chi phí phôi và nhân công.

Để khắc phục nhược điểm trên, Renishaw Equator sẽ thay đổi trình tự từ "Gia công -> Kiểm tra" thành một vòng lặp kín "Gia công - Kiểm soát tức thì":

• Đo kiểm ngay tại xưởng: Thay vì đưa phôi đi xa đến phòng QC, Equator đặt ngay cạnh máy CNC để kiểm tra từng chi tiết ngay khi vừa gia công xong.

• Bù sai số tự động (IPC): Khi phát hiện kích thước có xu hướng lệch khỏi dung sai (do mòn dao), Equator gửi tín hiệu báo về bộ điều khiển máy gia công để tự động bù trừ thông số.

• Cảnh báo sớm: Phần mềm Process Monitor hiển thị xu hướng sai số, giúp kỹ sư can thiệp trước khi phế phẩm thực sự xuất hiện, thay vì chỉ đi nhặt lỗi sau khi đã xong xuôi.

Tất nhiên, Máy đo CMM vẫn là thiết bị đo cần thiết vì khả năng đo điểm có độ chính xác cao. Máy đo Equator vẫn cần các thiết lập đo các tọa độ cần đo của mẫu để có thể so sánh và đo kiểm theo quy trình được CMM chỉ dẫn. Nhưng với khả năng đo nhanh, có thể hoạt động tốt tại môi trường xưởng, hỗ trợ bù dao tự động cho máy CNC, bù giãn nở nhiệt thì đây chắc chắn là chìa khóa giúp Quy trình kiểm soát chất lượng ngay trong sản xuất của các nhà máy, xưởng sản xuất tăng tối đa hiệu suất lên nhiều lần.
