Máy đo CMM 5 trục Renishaw AGILITY S

AGILITY S là CMM 5 trục cho nhà xưởng, tích hợp REVO để đo kích thước và mở rộng cảm biến theo nhu cầu; chọn cỡ máy, cấu hình đo và điều kiện môi trường theo chi tiết.

Đưa kiểm tra kích thước đến gần công đoạn sản xuất

Chi tiết phải chờ vận chuyển đến phòng đo có thể làm chậm phản hồi công đoạn; nhưng đặt CMM cạnh sản xuất đòi hỏi đánh giá môi trường và luồng thao tác thực tế.

Đưa dữ liệu đo đến đúng quyết định sản xuất

Khi chi tiết phải chờ chuyển từ xưởng đến phòng đo, phản hồi về kích thước và hình dạng có thể đến chậm hơn quyết định gia công. AGILITY S được thiết kế cho kiểm tra tại nhà xưởng, đặt riêng hoặc tích hợp vào dây chuyền tự động. Cấu hình phải được khảo sát theo nhiệt độ, bụi, rung, cách cấp phôi và đặc tính cần đo.

Ví dụ minh họa: một chi tiết động cơ cần kiểm tra mặt trụ, vị trí lỗ và nhám mặt làm việc. Có thể xây dựng chương trình kết hợp cảm biến quét và cảm biến nhám phù hợp, giữ các kết quả trong cùng hệ tham chiếu; mỗi đặc tính vẫn cần đúng phương pháp và cấu hình.

Cơ chế đo 5 trục và dữ liệu thu được

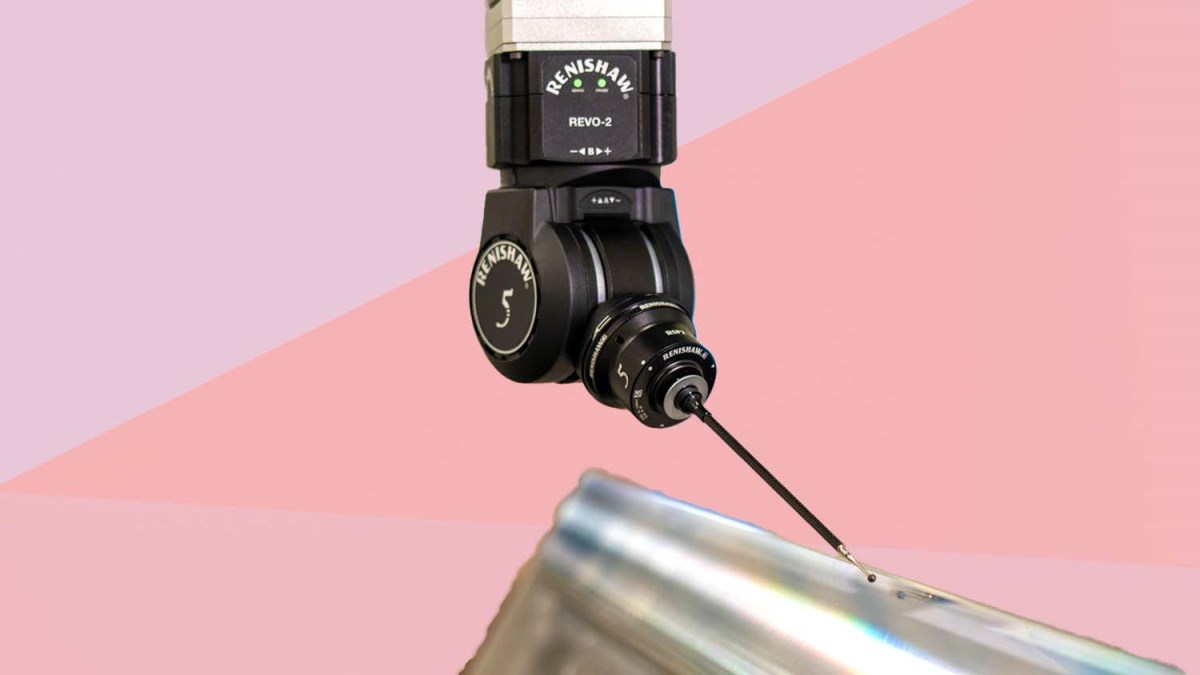

REVO phối hợp ba trục CMM với hai trục đầu đo. Những chuyển động nhanh tập trung ở đầu đo, còn khung máy di chuyển theo đường tương đối chậm và tuyến tính để hạn chế ảnh hưởng động lực học. Khả năng định hướng liên tục hỗ trợ tiếp cận bề mặt ở nhiều góc.

Các cảm biến REVO có chức năng riêng: quét chạm, đo nhám, thu ảnh, đo chiều dày siêu âm hoặc nhiệt độ. Chỉ các cảm biến và phần mềm có trong cấu hình đã xác nhận mới tạo ra khả năng tương ứng; không coi mọi máy AGILITY đều đã có đủ các lựa chọn.

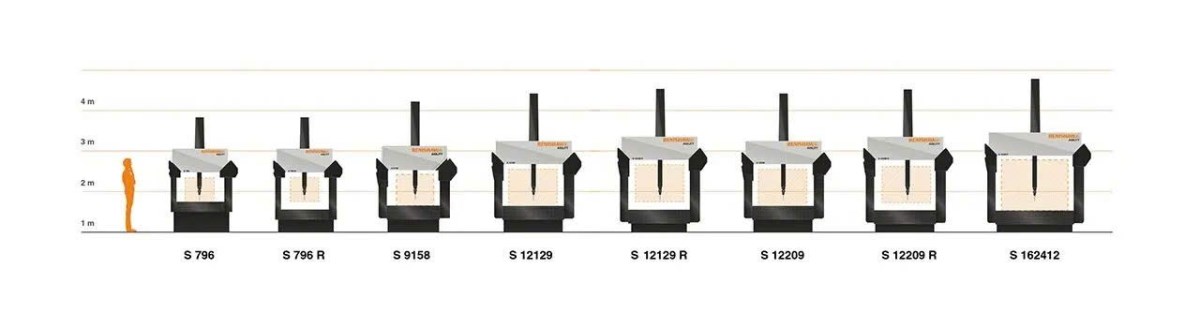

Chọn cỡ máy từ chi tiết và cách nạp

Hành trình cần tính cả chi tiết, đồ gá, khoảng quay đầu đo và không gian tránh va chạm. Bố trí rack cũng ảnh hưởng khả năng tiếp cận và đường nạp phôi. Biến thể vùng làm việc nâng cao hỗ trợ bố trí hệ nạp hoặc bàn quay mà vẫn giữ vùng đo công bố của cỡ máy tương ứng. Không tự cộng chiều nâng vào hành trình đo Z.

Bảng dưới là ví dụ một cỡ máy S 12129, không phải bộ thông số áp dụng cho toàn dòng. MPE là sai số cho phép lớn nhất theo phép thử quy định; không phải độ không đảm bảo của mọi phép đo chi tiết.

Quy trình đánh giá trước đầu tư

Lập danh sách đặc tính và dung sai quan trọng; chọn cảm biến và sơ đồ gá; lập chương trình trên mẫu đại diện; đánh giá khả năng đo, độ lặp lại và thời gian chu trình; xác nhận điều kiện lắp đặt, đào tạo và bảo dưỡng.

Nếu hệ hiện hữu còn phù hợp khung cơ khí, nên đánh giá phương án retrofit cùng khả năng điều khiển/cảm biến trước khi quyết định mua máy mới. Việc rút ngắn chu trình phải được kiểm chứng trên chương trình và số lượng mẫu thực tế.

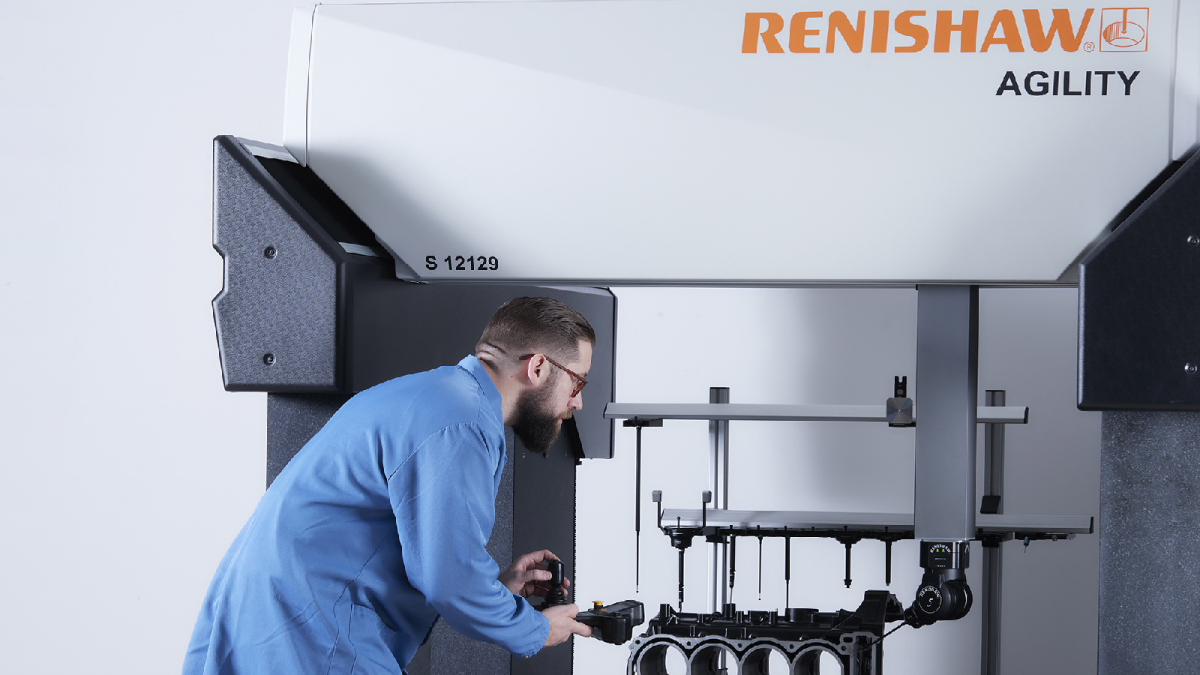

Ứng dụng minh họa: từ thao tác đến quyết định

AGILITY S kết hợp nền tảng CMM với REVO 5 trục cho môi trường nhà xưởng theo điều kiện hãng. Chọn cảm biến theo từng đặc tính và thiết kế luồng nạp/gá, đo và trả kết quả.

Báo cáo kích thước/hình học và dữ liệu cảm biến tùy cấu hình có thể dùng đánh giá mẫu đầu, theo dõi biến thiên và xác minh điều chỉnh công đoạn.

Quyết định dựa trên thời gian từ khi lấy mẫu đến khi có kết quả sử dụng được, năng lực dung sai và tính ổn định tại vị trí lắp đặt; không chỉ tốc độ quét danh nghĩa.

Ví dụ lựa chọn cho một thân hộp sản xuất theo ca

Giả sử cần kiểm tra các mặt chuẩn, lỗ lắp và một số vùng có yêu cầu nhám. Trước hết chia đặc tính theo cảm biến: quét/chạm cho kích thước và hình học; cảm biến nhám chỉ được chọn khi yêu cầu đó có trong bản vẽ và cấu hình hỗ trợ. Thiết kế đồ gá để người vận hành đặt đúng hướng, đồng thời chừa đường vào cảm biến và rack.

Đánh giá chương trình bằng các mẫu có biến thiên đại diện, ghi thời gian từ lúc nhận mẫu đến lúc trả kết quả. Nếu thiết bị kiểm tra nhanh nhưng phôi phải chờ cân bằng nhiệt hoặc khó gá, thời gian phản hồi thực tế vẫn có thể là nút thắt. Khi đặt gần sản xuất, cần thống nhất ai chọn chương trình, ai xử lý kết quả bất thường và bước kiểm tra lại sau điều chỉnh công đoạn.

Cách lựa chọn cấu hình cho công việc thực tế

Chọn cỡ máy theo chi tiết cùng đồ gá và đường vào cảm biến; khảo sát nhiệt, rung, bụi, phương án nạp và người vận hành. Kiểm tra model cụ thể trong datasheet.

Quy trình triển khai và kiểm chứng

  1. Phân tích danh sách chi tiết: Chọn mẫu khó nhất về dung sai, kích thước và đường tiếp cận; xác định dữ liệu thật sự cần thu.
  2. Khảo sát nơi lắp máy: Đánh giá nhiệt, rung, không gian, cách nạp/gá và nguồn lực vận hành theo yêu cầu model.
  3. Xây chương trình đại diện: Chọn cảm biến, chuẩn, đồ gá và chiến lược lấy dữ liệu; nghiệm thu theo khả năng đo cần dùng.
  4. Đánh giá vận hành dài hạn: Quản lý chương trình, chuẩn/cảm biến, bảo trì và việc kiểm tra năng lực sau thay đổi.

Trao đổi cấu hình với V-Proud

Gửi V-Proud bản vẽ, kích thước và khối lượng chi tiết, dung sai, số lượng cần kiểm tra mỗi ca cùng điều kiện lắp đặt để trao đổi phương án cấu hình và đánh giá năng lực đo. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

Phối hợp chuyển động 5 trục

REVO thực hiện phần chuyển động nhanh ở đầu đo, hỗ trợ thu dữ liệu và tiếp cận đặc tính mà không phụ thuộc hoàn toàn vào tăng tốc khung CMM.

Đa cảm biến trong cùng hệ tọa độ

Có thể kết hợp các phép kiểm tra phù hợp trong một chương trình khi cấu hình đáp ứng, giảm số lần di chuyển và gá lại chi tiết.

Nền tảng theo môi trường sử dụng

Thiết kế nhà xưởng của AGILITY S giúp lựa chọn máy theo nơi tạo và sử dụng dữ liệu, thay vì chỉ theo một trị số chính xác danh nghĩa.

Giá trị sử dụng cần đánh giá trên ứng dụng

Giải quyết đúng hạn chế của quy trình

AGILITY S kết hợp nền tảng CMM với REVO 5 trục cho môi trường nhà xưởng theo điều kiện hãng. Chọn cảm biến theo từng đặc tính và thiết kế luồng nạp/gá, đo và trả kết quả.

Dữ liệu phải dẫn đến quyết định kỹ thuật

Báo cáo kích thước/hình học và dữ liệu cảm biến tùy cấu hình có thể dùng đánh giá mẫu đầu, theo dõi biến thiên và xác minh điều chỉnh công đoạn. Quyết định dựa trên thời gian từ khi lấy mẫu đến khi có kết quả sử dụng được, năng lực dung sai và tính ổn định tại vị trí lắp đặt; không chỉ tốc độ quét danh nghĩa.

Đầu tư theo cấu hình có thể kiểm chứng

Chọn cỡ máy theo chi tiết cùng đồ gá và đường vào cảm biến; khảo sát nhiệt, rung, bụi, phương án nạp và người vận hành. Kiểm tra model cụ thể trong datasheet.

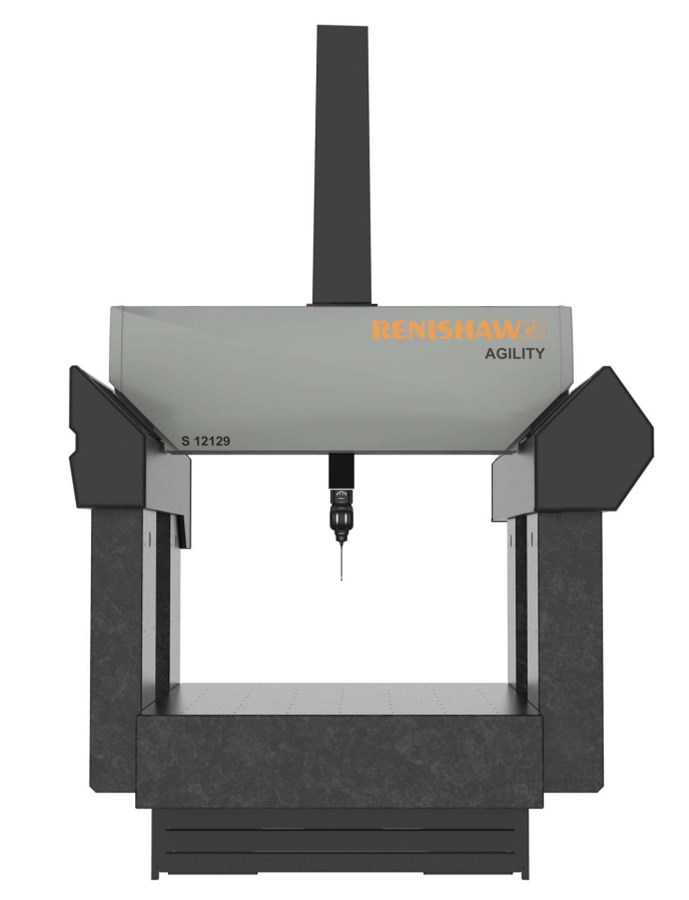

Cỡ máy minh họa AGILITY S 12129 / S 12129 R
Vùng đo X × Y × Z 1.200 × 1.200 × 900 mm
MPE(E0) / MPE(E150) (1,2 + L/280) µm tại 20 °C; L là chiều dài đo tính bằng mm
Biến thiên hiệu năng theo nhiệt độ TPV [1,2 + 0,05 × |ΔT| + L/(280 − 5 × |ΔT|)] µm; |ΔT| là độ lệch so với 20 °C
Nhiệt độ đo / vận hành 15–40 °C; giới hạn biến thiên 2 °C/giờ, 8 °C/ngày và gradient 2 °C/m
Khối lượng chi tiết tối đa 1.000 kg
Khí cấp tối thiểu 6,5 bar khi lắp REVO-2
Cấu hình thử độ chính xác Mặc định REVO-2 / RSP2 / RSH175 / kim 6 × 10 mm; cùng đặc tính với RSP3-2 / RSH3-2 / kim 5 × 21 mm theo datasheet

Renishaw: nền tảng cảm biến và đo lường phục vụ sản xuất

Renishaw được David McMurtry và John Deer thành lập năm 1973 tại Anh, khởi nguồn từ đầu dò chạm dùng giải quyết một yêu cầu kiểm tra kích thước trong chế tạo động cơ. Từ cảm biến đầu tiên, hãng mở rộng sang đầu dò CMM, đo trên máy công cụ, điều khiển, phần mềm và hiệu chuẩn chuyển động.

Điểm cần nhìn khi chọn một sản phẩm Renishaw là vai trò của nó trong cả hệ đo: cảm biến tạo tín hiệu, cơ cấu gá tạo đường tiếp cận, giao diện/điều khiển xử lý chuyển động và tín hiệu, phần mềm dựng đặc tính rồi đánh giá theo yêu cầu. Chọn đúng từng thành phần và kiểm chứng toàn quy trình mới giúp dữ liệu sử dụng được cho quyết định sản xuất.

Hướng phát triển và vị trí của dòng sản phẩm

REVO được giới thiệu năm 2005 theo lịch sử hãng. AGILITY đưa nền tảng đo 5 trục của Renishaw vào hệ CMM đồng bộ; nhánh S ưu tiên kiểm tra tại nhà xưởng, trong khi L hướng đến phòng đo/phòng sạch.

Vị trí của dòng sản phẩm trong hệ giải pháp

AGILITY đưa công nghệ REVO 5 trục vào nền tảng CMM tích hợp. Dòng S hướng đến nhà xưởng; dòng L hướng đến phòng đo/phòng sạch. Các cỡ máy, cảm biến và cấu hình được phát triển theo không gian đo, môi trường và yêu cầu kiểm tra khác nhau.
