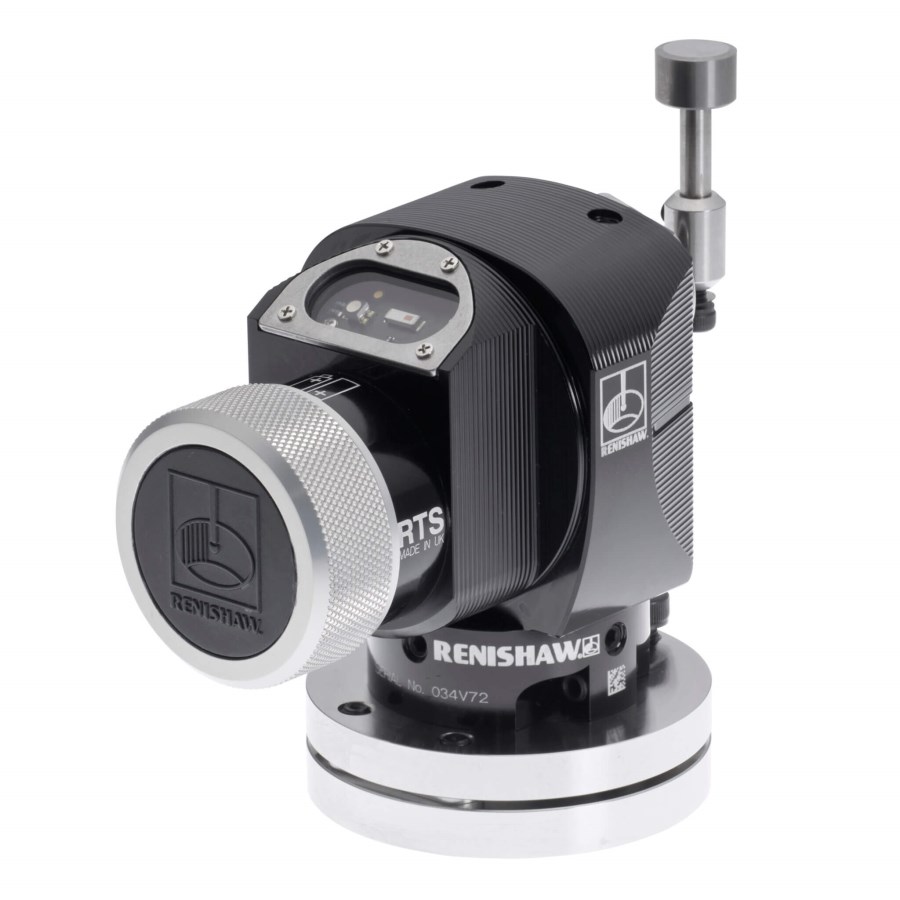

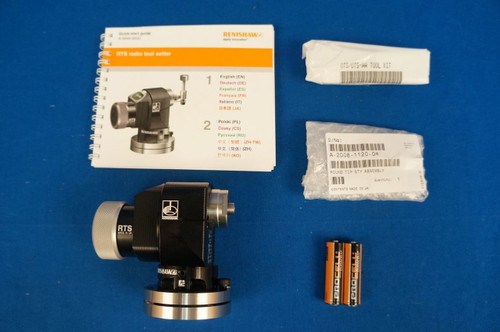

Bộ set dao Renishaw RTS QE A-5646-0001

RTS QE dùng đo chiều dài/đường kính và kiểm tra gãy dao, truyền tín hiệu radio fhss. Chọn theo loại máy, không gian lắp và giao diện CNC.

Bài toán phù hợp với RTS QE

Máy có bàn quay, pallet hoặc vị trí đặt khiến đường nhìn quang giữa bộ đo và bộ thu khó duy trì. Bộ set dao đo trực tiếp dụng cụ trong máy để chương trình xác lập offset hoặc kiểm tra tình trạng trước/sau công đoạn. Dữ liệu này khác dữ liệu set gốc phôi và khác phép hiệu chuẩn hình học trục máy.

Chương trình có thể dùng kết quả để cập nhật thông số dao hoặc phát cảnh báo khi phát hiện bất thường. Tự động bù hoặc đổi dao dự phòng cần được lập trình và kiểm chứng trong bộ điều khiển.

Cơ chế và cấu hình lắp đặt

Cơ cấu chạm tạo tín hiệu kích hoạt khi dao tác động vào bề mặt tiếp xúc. Hệ radio fhss phải được chọn cùng bộ thu/giao diện và phần mềm tương thích.

Kiểm tra hành trình bàn/trục, vùng gá chi tiết, cửa thay dao, đường thoát phoi và khả năng va chạm với dao dài. Với truyền quang cần giữ đường nhìn; với radio cần đúng thế hệ giao thức; với có dây phải bảo vệ cáp.

Quy trình đưa vào chu trình gia công

Xác định đại lượng cần đo và danh sách dao; lắp cơ khí và tín hiệu; xác lập chuẩn bộ set dao; chọn chu trình theo bộ điều khiển; chạy thử ở trạng thái an toàn; đối chiếu offset và kích thước trên chi tiết thử. Sau đó mới dùng logic cảnh báo hoặc tự động cập nhật.

Phải làm sạch bề mặt dao và bộ đo trước phép đo theo hướng dẫn. Độ lặp lại 2σ của thiết bị không phải sai số của chi tiết sau cắt; nhiệt, gá dao, độ đảo, máy và quy trình đều cần được đánh giá.

Trao đổi cấu hình với V-Proud

Gửi V-Proud hãng/model máy CNC, bộ điều khiển và phiên bản phần mềm, đầu dò hoặc bộ thu đang có, loại dao/chi tiết cùng chu trình cần tự động hóa để xác nhận cấu hình tích hợp. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

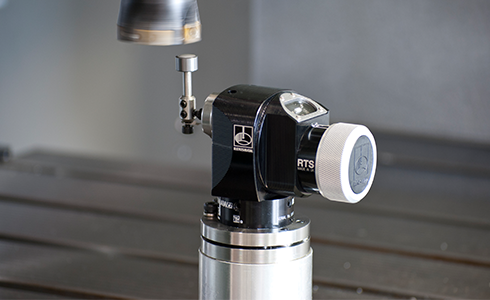

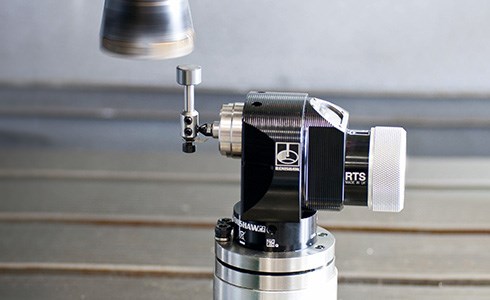

Đo dao trong điều kiện lắp thực

Dữ liệu được lấy trong máy và dùng theo chu trình đã xác lập, hỗ trợ hạn chế nhập offset thủ công.

Chọn truyền tín hiệu theo máy

Radio FHSS phục vụ cấu hình RTS QE; lựa chọn đúng phụ trợ giúp triển khai phù hợp chuyển động và không gian.

Kiểm soát dụng cụ theo chu trình

Có thể bố trí kiểm tra trước/sau công đoạn để phát hiện sai khác theo giới hạn đã lập trình, thay vì chỉ kiểm tra cuối lô.

ModelRTS QE
Mã quy cáchA-5646-0001
Chức năngĐo chiều dài/đường kính và kiểm tra gãy dao
Truyền tín hiệuRadio FHSS
Lặp lại một hướng1,00 µm (2σ)
Giao diệnRMI-Q/RMI-QE theo thế hệ QE
Điều kiện tích hợpChu trình đo dao, tín hiệu CNC và thiết lập chuẩn cần được xác nhận

Renishaw là doanh nghiệp công nghệ đo lường thành lập năm 1973, phát triển các hệ thống đo kích thước, đầu dò, điều khiển và hiệu chuẩn phục vụ sản xuất chính xác.

Vị trí của dòng sản phẩm trong hệ giải pháp

Danh mục đo dao Renishaw phân biệt bộ tiếp xúc, laser, tay set dao và bộ phát hiện gãy dao. RTS QE thuộc nhóm tiếp xúc; cần chọn theo đại lượng đo và kiểu truyền, không xếp chung chức năng với thiết bị hiệu chuẩn hình học máy.
