Đặc tính 3D trong không gian máy cần radio và đầu dò gọn dùng RENGAGE. Đầu dò có thể xác định vị trí mặt chuẩn, tâm lỗ hoặc vị trí chi tiết để chương trình thiết lập hệ tọa độ; sau công đoạn, có thể kiểm tra các đặc tính đã lập trình khi phôi còn gá trong máy.
Ví dụ minh họa: đo tâm và mặt phẳng của phôi trước khi gia công để xác định gốc; kiểm tra lại lỗ sau gia công để quyết định bước tiếp theo trong giới hạn chu trình. Việc cập nhật offset hoặc phát cảnh báo cần do chương trình/CNC thực hiện, không mặc định chỉ lắp đầu dò là có vòng điều khiển tự động.
RENGAGE kết hợp cơ cấu động học với strain gauge, phù hợp yêu cầu đo 3D nhiều hướng và lực kích hoạt thấp. Truyền radio FHSS phù hợp nơi đường nhìn quang khó duy trì; phải xác định thế hệ QE và bộ thu tương thích.
Cần đối chiếu model, mã quy cách, giao thức truyền và phiên bản bộ thu trước khi thay thế hoặc mua bổ sung. Độ lặp lại đầu dò không phải độ không đảm bảo đo của toàn bộ máy CNC.
Ghi nhận bộ điều khiển, receiver/interface, gá đầu dò, không gian đo và đặc tính mục tiêu. Cài chu trình tương thích; xác lập chuẩn đầu dò bằng phương pháp hãng; chạy kiểm chứng với bề mặt sạch và chuyển động an toàn; đối chiếu kết quả bằng chuẩn hoặc phương pháp kiểm tra phù hợp.
Khi dùng dữ liệu để bù gia công, xác lập giới hạn bù, điều kiện cảnh báo và cơ chế kiểm soát thay đổi chương trình. Phép đo trên máy vẫn chịu ảnh hưởng sai số máy, nhiệt và bề mặt; cần đánh giá trước khi dùng thay kiểm tra độc lập ở đặc tính quan trọng.
Gửi V-Proud hãng/model máy CNC, bộ điều khiển và phiên bản phần mềm, đầu dò hoặc bộ thu đang có, loại dao/chi tiết cùng chu trình cần tự động hóa để xác nhận cấu hình tích hợp. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.
Thu vị trí tham chiếu trong máy để chương trình xác lập hệ tọa độ, hỗ trợ hạn chế thao tác nhập dữ liệu bằng tay.
Có thể đánh giá đặc tính giữa các công đoạn, giúp phát hiện sai khác trước khi tiếp tục bước gia công.
RENGAGE và radio fhss – qe giải quyết yêu cầu cảm biến/liên lạc theo cấu hình, cần được xác minh trên máy thực.

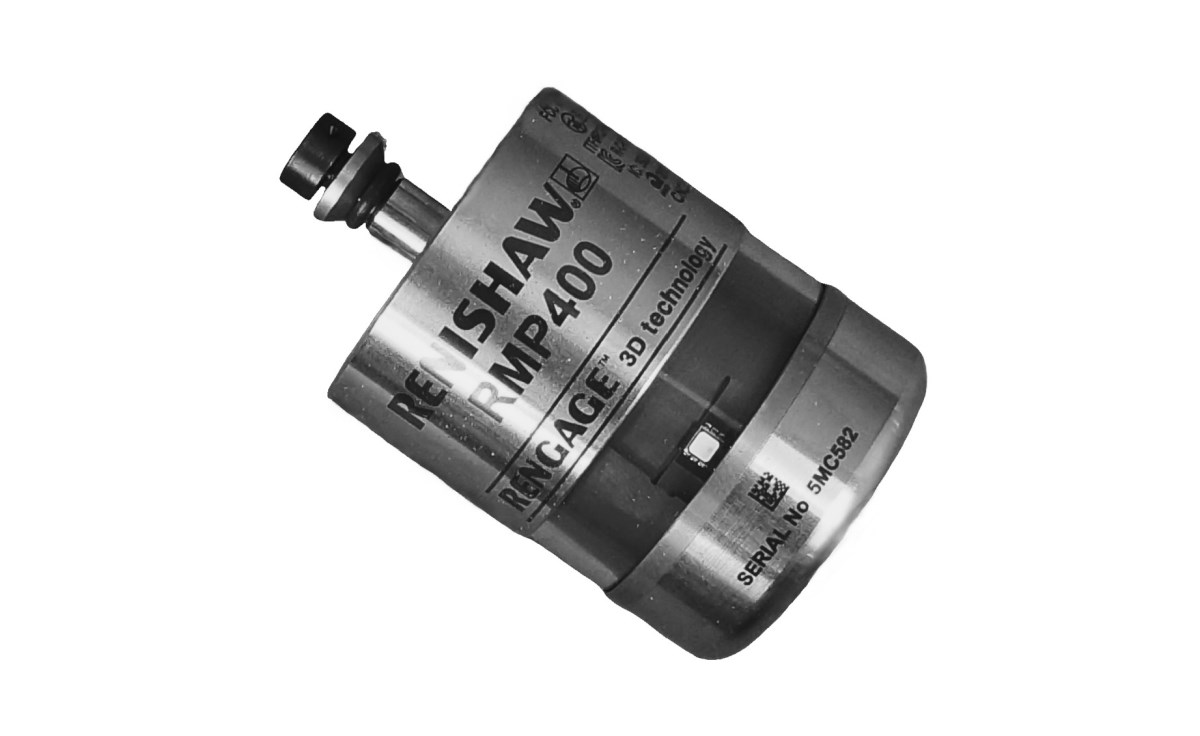

| Model | RMP400 QE |
|---|---|
| Mã quy cách | A-6586-0001 |
| Công nghệ | RENGAGE, strain gauge |
| Đường kính | 40 mm |
| Truyền tín hiệu | Radio FHSS – QE |
| Độ lặp lại một hướng, 2σ | 0,25 µm theo công bố model; cần đối chiếu điều kiện datasheet của cấu hình |
| Giao diện | RMI-QE hoặc RMI-Q; loại RMI không tương thích với quy cách QE |
| Chức năng | Set phôi và kiểm tra chi tiết; không phải bộ đo dao hoặc hiệu chuẩn hình học máy |
Renishaw là doanh nghiệp công nghệ đo lường thành lập năm 1973, phát triển các hệ thống đo kích thước, đầu dò, điều khiển và hiệu chuẩn phục vụ sản xuất chính xác.
Renishaw phát triển các đầu dò máy công cụ theo ba nhóm: cơ cấu động học, độ chính xác cao và quét. Trong cùng tên dòng có thể có các quy cách truyền tín hiệu khác nhau; mã legacy và QE cần được xác định riêng khi tích hợp.
