Đầu quét CMM Renishaw SP600M A-2098-0105

Mã A-2098-0105 thuộc SP600M gá autojoint nhiều dây. Đầu quét analogue này dùng kiểm tra hình dạng, biên dạng và thu điểm trên CMM tương thích.

Vì sao quét thay vì chỉ chạm vài điểm?

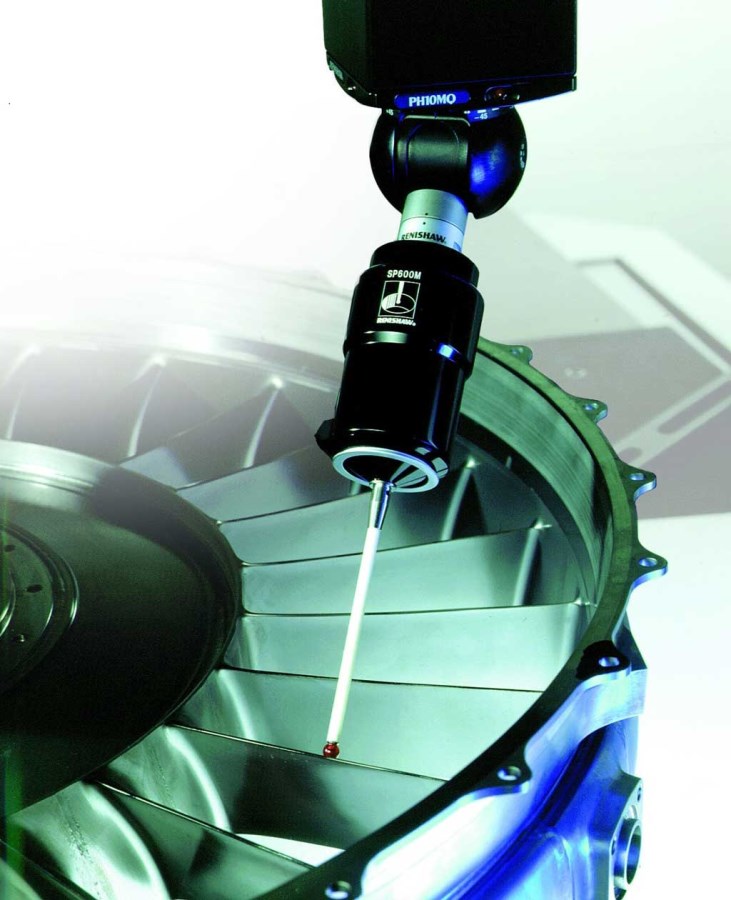

Một mặt trụ có thể đạt đường kính tại vài vị trí nhưng vẫn cần kiểm tra biến thiên hình dạng. SP600M duy trì tiếp xúc khi di chuyển trên bề mặt và cung cấp tín hiệu độ lệch đầu kim để hệ CMM xác định quỹ đạo bề mặt.

Dữ liệu quét hỗ trợ đánh giá hình dạng và profile bên cạnh kích thước. Việc chọn mật độ điểm, lọc và đường quét ảnh hưởng kết quả; không thể lấy tốc độ tối đa làm tốc độ thích hợp cho mọi bán kính cong hoặc cấu hình kim.

Đúng biến thể SP600M

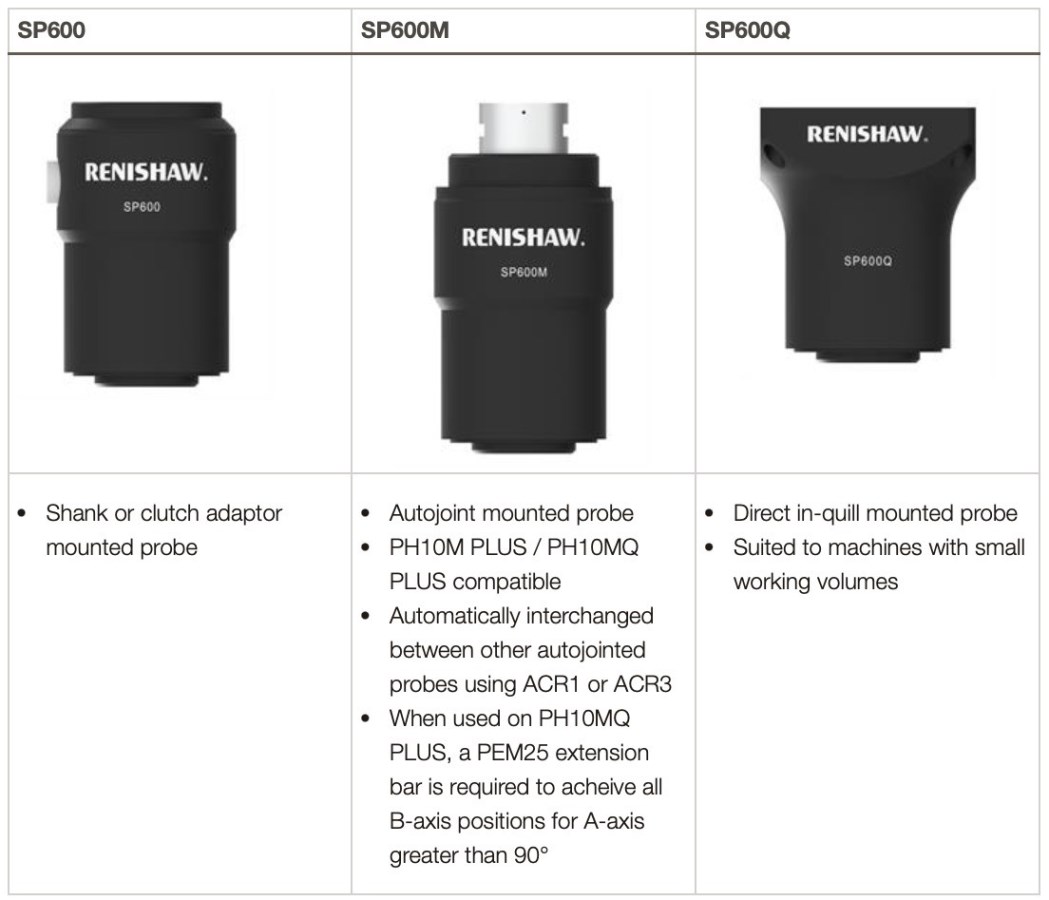

SP600M sử dụng autojoint cho PH10M PLUS, PH10MQ PLUS hoặc PH6M. SP600 gá bằng adaptor và SP600Q gá trong quill là các biến thể khác; khác biệt cơ khí không được bỏ qua khi thay thế.

Cần kiểm tra giao diện/card, bộ điều khiển, phần mềm quét và hệ đổi cấu hình. SCP600 hoặc SCR600 được sử dụng theo bố trí đổi bộ giữ kim; lập trình cả khoảng trống vào rack.

Quy trình kiểm chứng

Chọn tổ hợp đo; xác lập hệ cảm biến và hiệu chuẩn; chạy mẫu có đặc tính đại diện; so sánh kết quả và thời gian chu trình trước khi triển khai loạt. Chất lượng bề mặt, tốc độ quét và độ lệch làm việc phải phù hợp cơ cấu cảm biến. Mã kit cần được đối chiếu thành phần, không đồng nghĩa đã gồm mọi phụ kiện tích hợp máy.

Trao đổi cấu hình với V-Proud

Để tư vấn đúng cấu hình, hãy gửi V-Proud model máy, bộ điều khiển, hệ đầu đo đang dùng và bản vẽ các đặc tính cần kiểm tra. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

Thu dữ liệu liên tục

Cho phép quan sát biến thiên hình dạng dọc đường quét, bổ sung thông tin mà chiến lược ít điểm có thể bỏ qua.

Autojoint nhiều dây

Tích hợp với các đầu gá hỗ trợ SP600M và cấu hình đổi tự động phù hợp.

Biến thể theo mãSP600M – A-2098-0105
GáAutojoint: PH10M PLUS, PH10MQ PLUS hoặc PH6M
Chiều dài / khối lượng SP600M107,5 mm / 216 g
Dải đo cảm biến X/Y/Z±1 mm

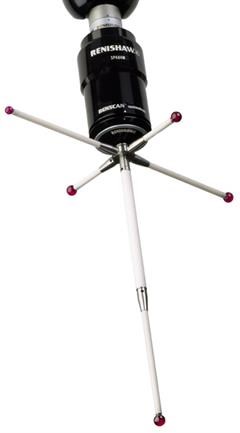

KimM4
Tín hiệuAnalogue tương ứng độ lệch X/Y/Z
Phân biệt biến thểKhông gán kích thước/gá của SP600 hoặc SP600Q cho SP600M

Renishaw là doanh nghiệp công nghệ đo lường thành lập năm 1973, phát triển các hệ thống đo kích thước, đầu dò, điều khiển và hiệu chuẩn phục vụ sản xuất chính xác.

Vị trí của dòng sản phẩm trong hệ giải pháp

Mã A-2098-0105 thuộc SP600M gá autojoint nhiều dây. Đầu quét analogue này dùng kiểm tra hình dạng, biên dạng và thu điểm trên CMM tương thích.
