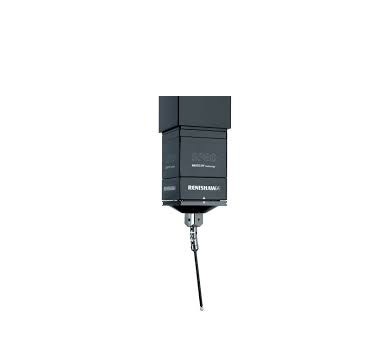

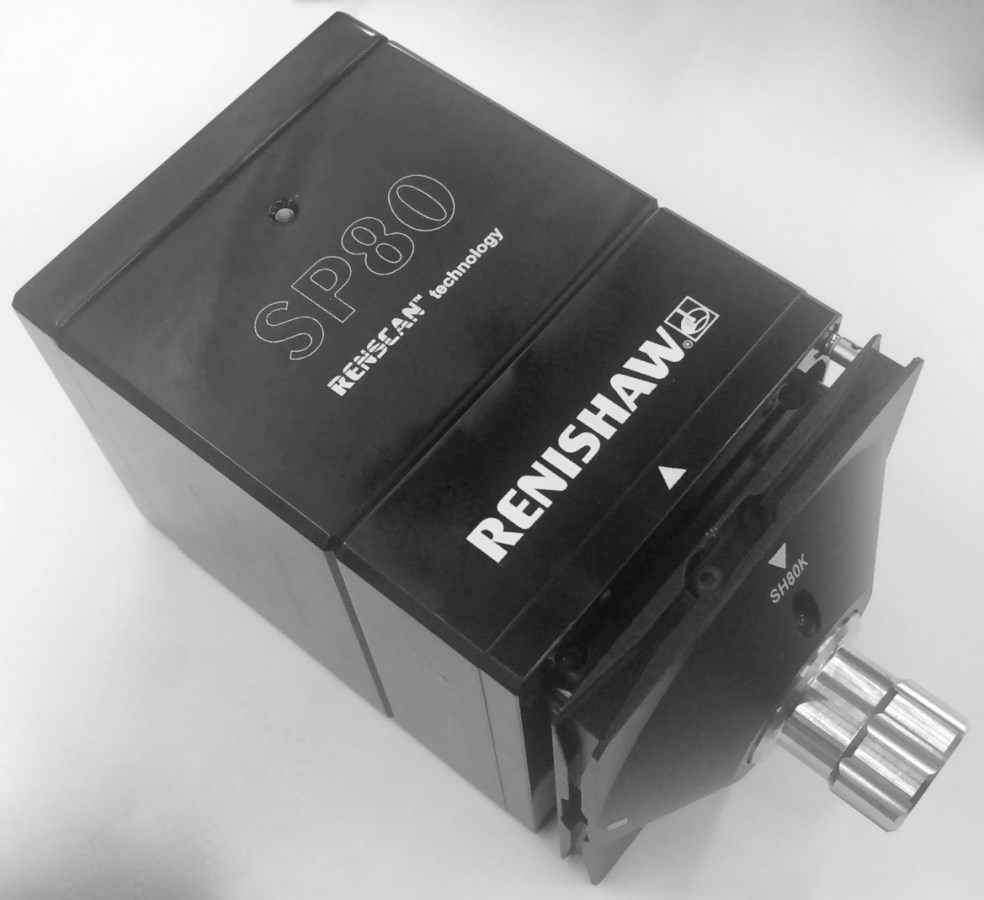

Đầu quét CMM Renishaw SP80 A-2238-0700

SP80 là đầu quét gá trên quill CMM, hỗ trợ cấu hình kim dài đến 1.000 mm và khối lượng 500 g. Dùng cho đặc tính sâu hoặc cần bố trí kim phức tạp.

Tiếp cận sâu nhưng vẫn cần kiểm soát dữ liệu quét

Với lỗ hoặc đặc tính nằm sâu trong chi tiết lớn, hạn chế có thể nằm ở khả năng mang tổ hợp đo hơn là hành trình máy. SP80 được thiết kế cho kim dài và bố trí hình sao, sử dụng thước quang và nguyên lý đo quang tách biệt để theo dõi độ lệch.

Dữ liệu quét dùng tính kích thước và hình dạng. Khả năng mang kim 1.000 mm không có nghĩa mọi tổ hợp ở chiều dài đó có cùng sai số tổng; cần xét hệ CMM, độ cứng và khả năng tiếp cận thực tế.

Gá quill và đổi bộ giữ kim

SP80 là cảm biến gá quill, khác với đầu quét lắp lên mọi đầu xoay PH10. Bộ giữ có thể tháo rời để đổi tổ hợp; các cổng SCP80 đặt trên MRS2 theo khoảng trống cần cho từng cấu hình.

Phải xác nhận bộ điều khiển, giao diện và phần mềm hỗ trợ trước khi nâng cấp. Mã A-2238-0700 là SP80 kit #1; thành phần kit không thay thế bước khảo sát lắp đặt, dây dẫn, rack và giao diện hệ thống.

Khi nào đáng cân nhắc

Phù hợp khi máy hiện hữu đáp ứng hành trình nhưng đầu đo không tới được đặc tính hoặc không mang được bố trí cần thiết. Cần xây dựng tổ hợp đại diện, hiệu chuẩn và đánh giá độ lặp lại trên chuẩn/chi tiết thực, rồi mới mở rộng sang các chương trình khác.

Trao đổi cấu hình với V-Proud

Để tư vấn đúng cấu hình, hãy gửi V-Proud model máy, bộ điều khiển, hệ đầu đo đang dùng và bản vẽ các đặc tính cần kiểm tra. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

Tầm với cho hình học sâu

Hỗ trợ các tổ hợp kim dài và khối lượng lớn hơn để tiếp cận đặc tính khó, trong giới hạn cấu hình hãng.

Đổi bộ giữ có tính lặp lại

Cho phép tổ chức nhiều bộ đo trên rack và chọn theo chương trình, giảm thao tác tháo kim bằng ren.

Mã quy cáchA-2238-0700 – SP80 kit #1
GáQuill CMM
Khả năng mang kimĐến 1.000 mm, khối lượng 500 g, gồm bố trí hình sao không cần cân đối đối trọng
Ren kimM5
Độ phân giải đầu đọc0,02 µm; không phải sai số tổng CMM
Thay tự độngCổng SCP80 trên MRS2
Yêu cầu tích hợpKiểm tra bộ điều khiển, giao diện, phần mềm và cơ khí máy

Renishaw là doanh nghiệp công nghệ đo lường thành lập năm 1973, phát triển các hệ thống đo kích thước, đầu dò, điều khiển và hiệu chuẩn phục vụ sản xuất chính xác.

Vị trí của dòng sản phẩm trong hệ giải pháp

SP80 là đầu quét gá trên quill CMM, hỗ trợ cấu hình kim dài đến 1.000 mm và khối lượng 500 g. Dùng cho đặc tính sâu hoặc cần bố trí kim phức tạp.
