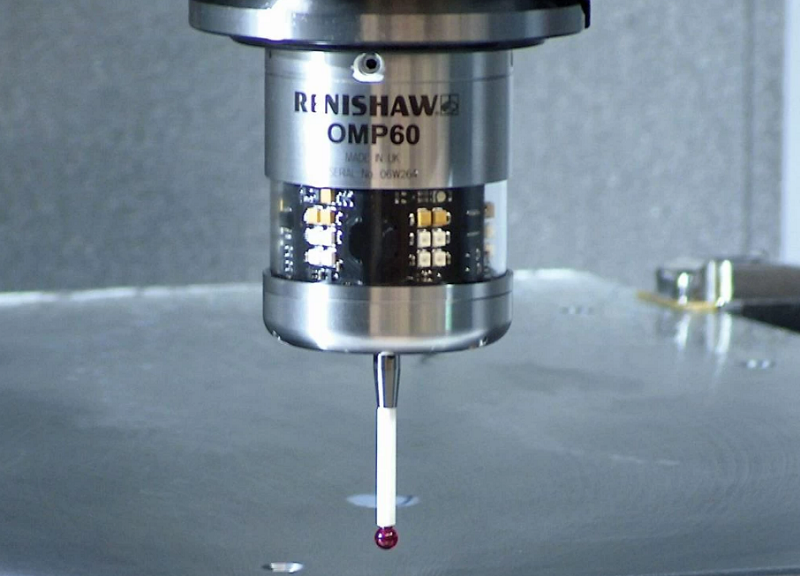

Đầu dò CNC Renishaw OMP60 A-4038-0001 – set phôi và kiểm tra

OMP60 là đầu dò chạm cơ cấu động học cho set phôi và kiểm tra chi tiết trên máy CNC, dùng truyền quang – quy cách legacy. Cần chọn đồng bộ bộ thu/giao diện và phần mềm.

Ứng dụng cụ thể cho OMP60

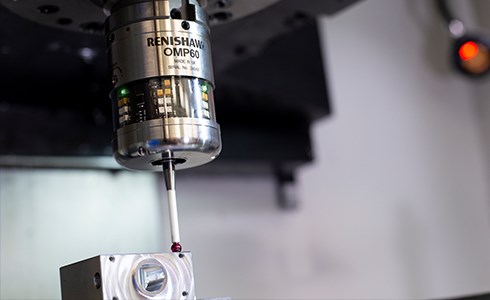

Máy cần đầu dò quang cỡ 63 mm; phải đối chiếu chế độ legacy của mã đang lắp. Đầu dò có thể xác định vị trí mặt chuẩn, tâm lỗ hoặc vị trí chi tiết để chương trình thiết lập hệ tọa độ; sau công đoạn, có thể kiểm tra các đặc tính đã lập trình khi phôi còn gá trong máy.

Ví dụ minh họa: đo tâm và mặt phẳng của phôi trước khi gia công để xác định gốc; kiểm tra lại lỗ sau gia công để quyết định bước tiếp theo trong giới hạn chu trình. Việc cập nhật offset hoặc phát cảnh báo cần do chương trình/CNC thực hiện, không mặc định chỉ lắp đầu dò là có vòng điều khiển tự động.

Công nghệ cảm biến và truyền tín hiệu

Cơ cấu động học tạo tín hiệu khi đầu dò chạm chi tiết, phục vụ set phôi và lấy điểm kiểm tra. Truyền quang cần đường nhìn phù hợp giữa đầu dò và bộ thu; bố trí đồ gá và góc trục chính ảnh hưởng khả năng liên lạc.

Mã A-4038-0001 được hãng phân loại optical/optical legacy. Không chọn giao diện chỉ theo tên OMP hoặc áp mặc định khả năng điều chế của mã mới cho mã này. Độ lặp lại đầu dò không phải độ không đảm bảo đo của toàn bộ máy CNC.

Từ khảo sát đến dữ liệu sử dụng được

Ghi nhận bộ điều khiển, receiver/interface, gá đầu dò, không gian đo và đặc tính mục tiêu. Cài chu trình tương thích; xác lập chuẩn đầu dò bằng phương pháp hãng; chạy kiểm chứng với bề mặt sạch và chuyển động an toàn; đối chiếu kết quả bằng chuẩn hoặc phương pháp kiểm tra phù hợp.

Khi dùng dữ liệu để bù gia công, xác lập giới hạn bù, điều kiện cảnh báo và cơ chế kiểm soát thay đổi chương trình. Phép đo trên máy vẫn chịu ảnh hưởng sai số máy, nhiệt và bề mặt; cần đánh giá trước khi dùng thay kiểm tra độc lập ở đặc tính quan trọng.

Trao đổi cấu hình với V-Proud

Gửi V-Proud hãng/model máy CNC, bộ điều khiển và phiên bản phần mềm, đầu dò hoặc bộ thu đang có, loại dao/chi tiết cùng chu trình cần tự động hóa để xác nhận cấu hình tích hợp. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

Tự động hóa gá đặt phôi

Thu vị trí tham chiếu trong máy để chương trình xác lập hệ tọa độ, hỗ trợ hạn chế thao tác nhập dữ liệu bằng tay.

Kiểm tra khi chi tiết còn gá

Có thể đánh giá đặc tính giữa các công đoạn, giúp phát hiện sai khác trước khi tiếp tục bước gia công.

Lựa chọn công nghệ theo điều kiện máy

Quang – quy cách legacy giải quyết yêu cầu cảm biến/liên lạc theo cấu hình, cần được xác minh trên máy thực.

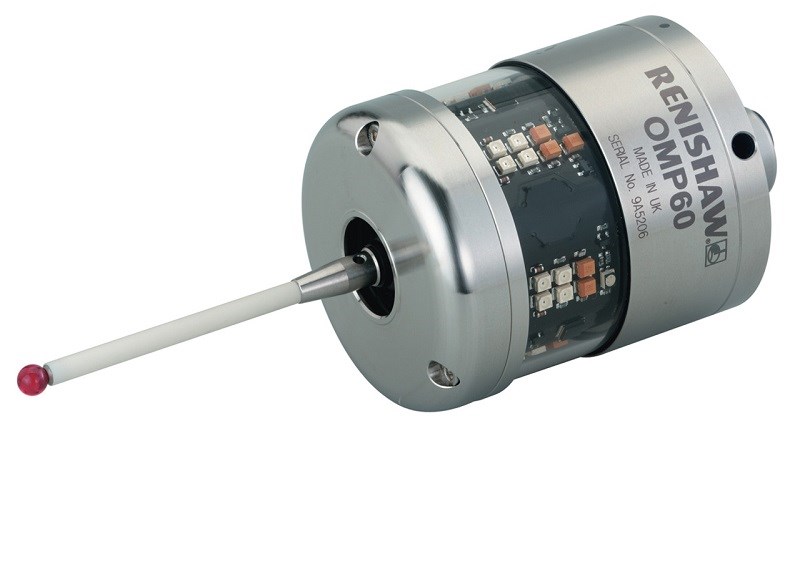

ModelOMP60
Mã quy cáchA-4038-0001
Công nghệCơ cấu động học
Đường kính63 mm
Truyền tín hiệuQuang – quy cách legacy
Độ lặp lại một hướng, 2σ1,00 µm theo công bố model; cần đối chiếu điều kiện datasheet của cấu hình
Giao diệnĐối chiếu optical legacy với receiver đang lắp
Chức năngSet phôi và kiểm tra chi tiết; không phải bộ đo dao hoặc hiệu chuẩn hình học máy

Renishaw là doanh nghiệp công nghệ đo lường thành lập năm 1973, phát triển các hệ thống đo kích thước, đầu dò, điều khiển và hiệu chuẩn phục vụ sản xuất chính xác.

Vị trí của dòng sản phẩm trong hệ giải pháp

Renishaw phát triển các đầu dò máy công cụ theo ba nhóm: cơ cấu động học, độ chính xác cao và quét. Trong cùng tên dòng có thể có các quy cách truyền tín hiệu khác nhau; mã legacy và QE cần được xác định riêng khi tích hợp.
