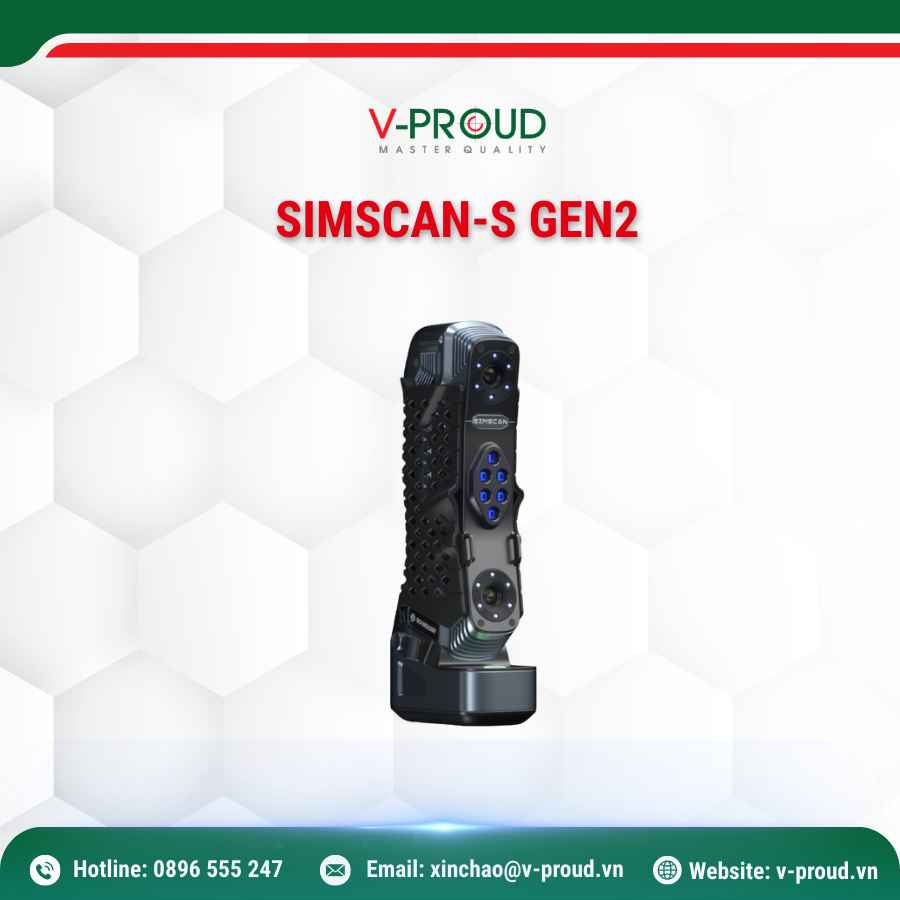

Trong môi trường sản xuất công nghệ cao và đo lường công nghiệp, việc tìm kiếm một thiết bị vừa nhỏ gọn, cơ động lại vừa đảm bảo độ chính xác tuyệt đối luôn là một bài toán khó. Giải quyết triệt để vấn đề này, Scanology đã ra mắt SIMSCAN-S Gen2 – dòng máy quét 3D laser cầm tay cỡ nhỏ vừa lòng bàn tay với khả năng đo lường siêu chính xác và tính năng không dây hoàn toàn.

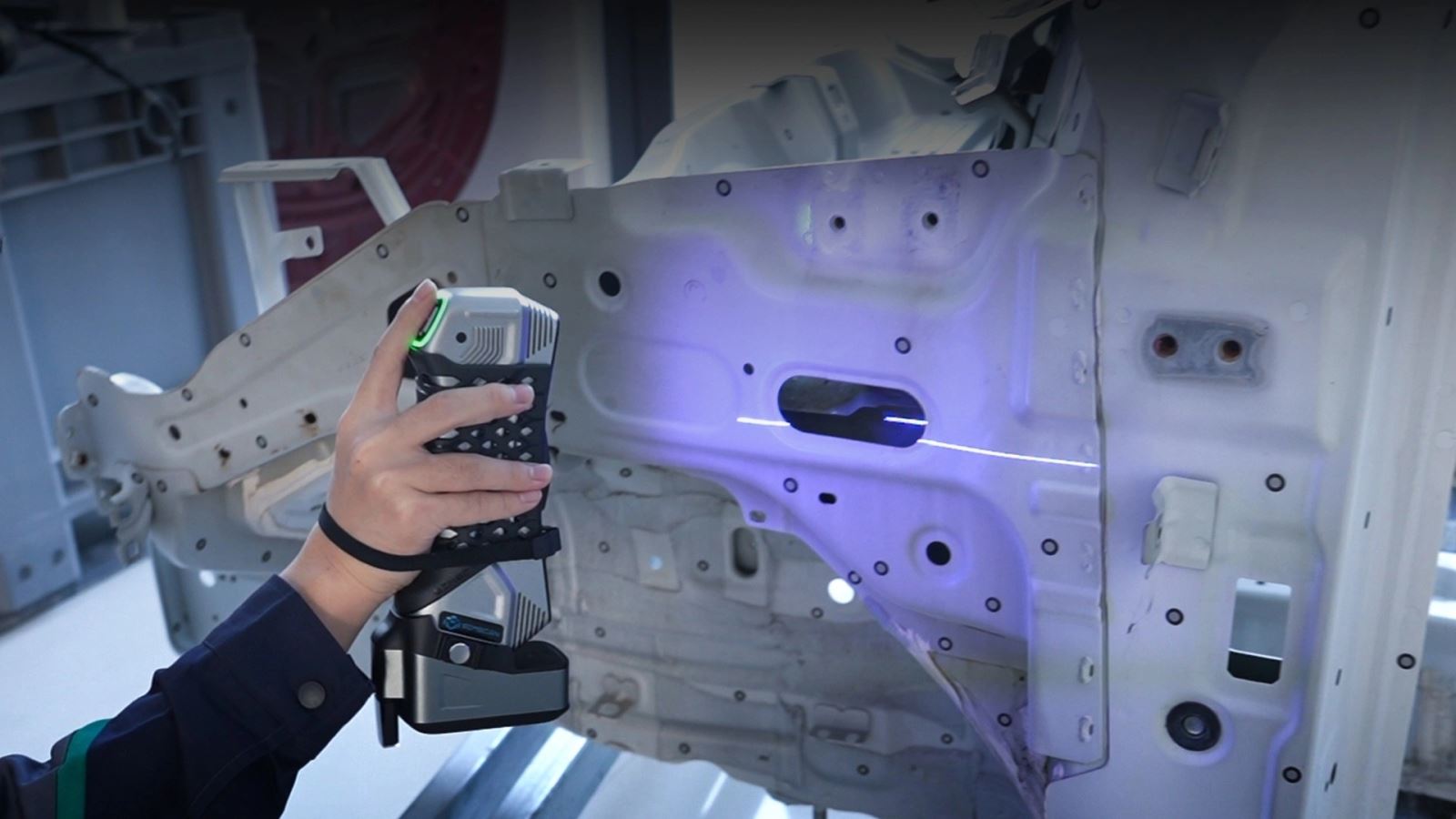

Với vỏ làm từ hợp kim magie hàng không vũ trụ, SIMSCAN-S Gen2 có trọng lượng chỉ 560 g và kích thước vô cùng nhỏ gọn (203 mm × 80 mm × 44 mm). Điểm sáng lớn nhất của phiên bản này là khả năng kết nối không dây thực sự (Wi-Fi 6) kết hợp cùng công nghệ điện toán biên (edge computing) được tích hợp sẵn. Bạn có thể tự do di chuyển, quét ở các không gian chật hẹp, gầm máy hay trên cao mà không bị cản trở bởi mớ dây cáp rườm rà.
.png)

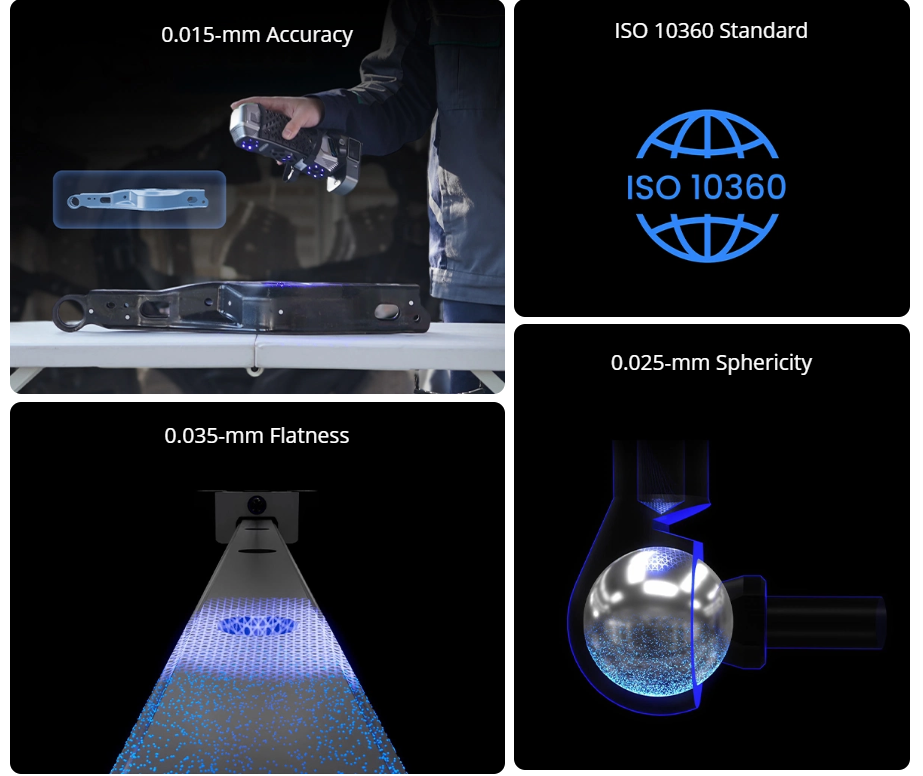

Sở hữu hệ thống quang học tiên tiến và thuật toán mạnh mẽ, SIMSCAN-S Gen2 mang lại độ chính xác lên đến 0.015 mm. Đặc biệt, thiết bị được tối ưu hóa khả năng kiểm soát độ cầu (Sphericity) đạt 0.025 mm và độ phẳng (Flatness) đạt 0.035 mm, giúp thu thập các kích thước và độ lệch bề mặt một cách hoàn hảo, đáp ứng tốt các tiêu chuẩn chứng nhận khắt khe như ISO 10360.

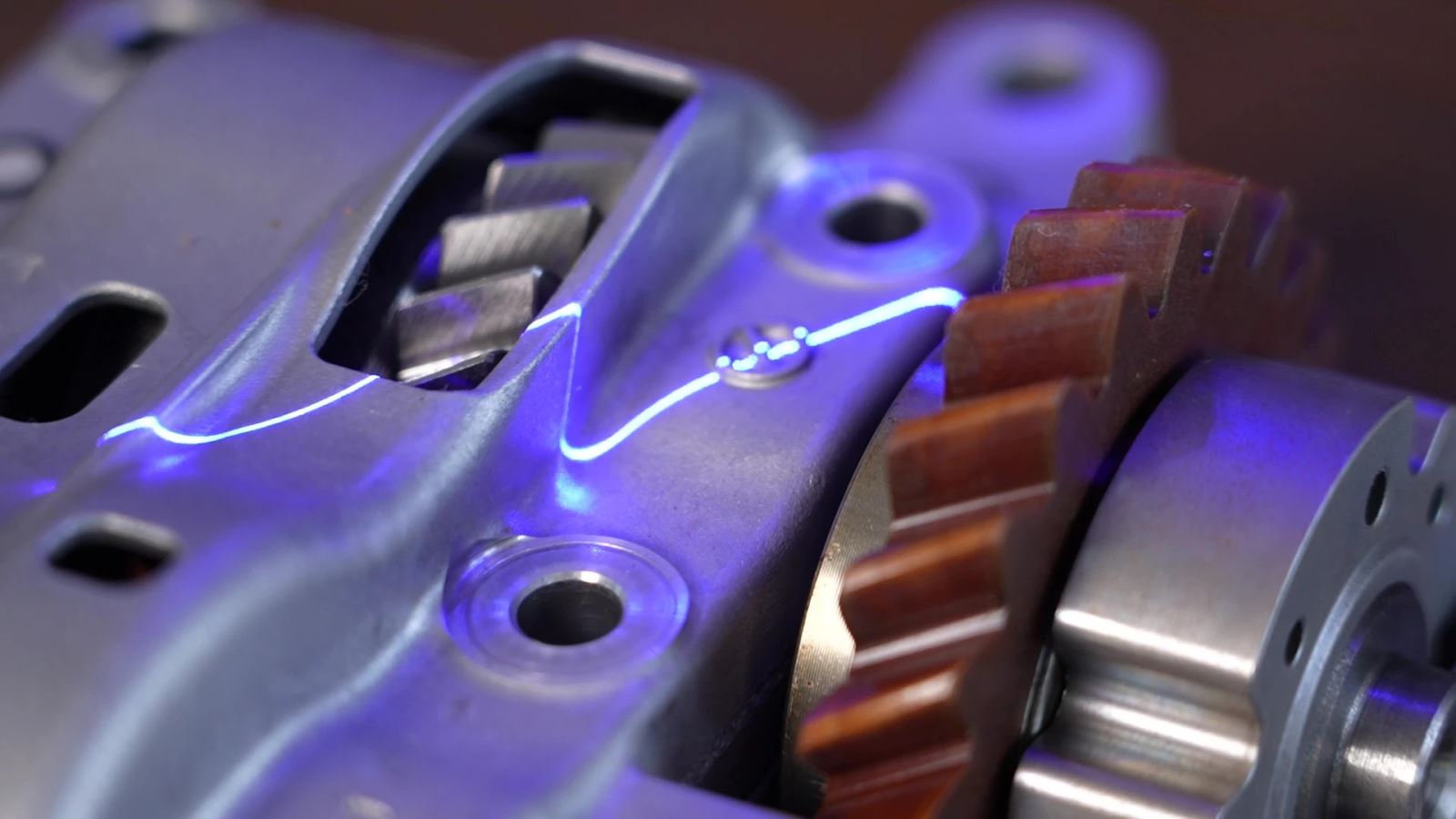

Nhờ công nghệ Quad Cross Technology, thiết bị được trang bị tới 108 tia laser xanh ở chế độ quét siêu tốc, đẩy tốc độ thu thập dữ liệu lên mức tối đa 8,100,000 phép đo/giây với tốc độ khung hình 180 FPS. Khả năng này cho phép người dùng số hóa các vật thể lớn và phức tạp chỉ trong chớp mắt mà không gặp hiện tượng giật lag.

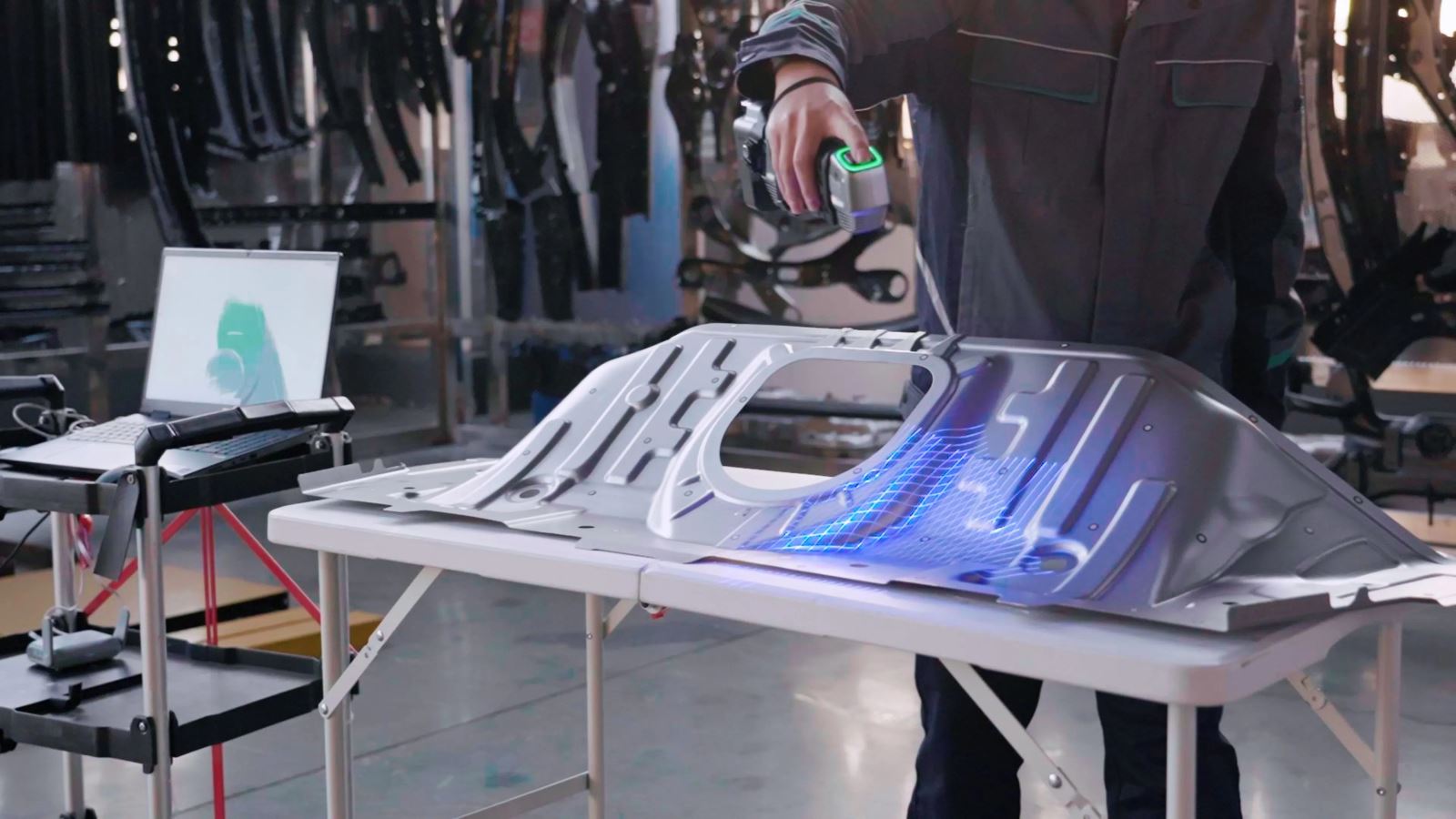

Nhờ thiết kế khoảng cách camera gốc cực ngắn (short-baseline), SIMSCAN-S Gen2 sở hữu góc nhìn dốc đặc biệt, giúp nó dễ dàng quét các khe hở, lỗ sâu, rãnh và các kênh hẹp mà những dòng máy quét 3D thông thường khó lòng tiếp cận được.
Máy cho phép chuyển đổi mượt mà giữa 3 chế độ để đáp ứng mọi nhu cầu:
Ultra-fast scanning: Quét siêu tốc toàn bộ hình học vật thể.
Hyperfine scanning (17 tia laser song song): Quét siêu mịn để lấy các chi tiết tinh xảo với độ phân giải lên tới 0.015 mm.
Deep hole scanning (1 tia laser bổ sung): Chuyên dụng để lấy dữ liệu ở các lỗ sâu và góc khuất.
| Tính năng | Thông số chi tiết trên SIMSCAN-S Gen2 |
| Độ chính xác tối đa | 0.015 mm |
| Tốc độ quét tối đa | 8,100,000 phép đo/giây |
| Nguồn sáng | Lên đến 108 tia laser xanh (Class II - an toàn cho mắt) |
| Độ phân giải | Lên đến 0.020 mm |
| Độ chính xác thể tích |
Tiêu chuẩn: 0.015 mm + 0.03 mm/m Kèm Photogrammetry: 0.015 mm + 0.012 mm/m |
| Độ cầu / Độ phẳng | 0.025 mm / 0.035 mm |
| Kích thước vùng quét | Lên đến 700 mm × 600 mm |
| Khoảng cách làm việc | 300 mm (Chiều sâu trường quét: 550 mm) |
| Trọng lượng / Kích thước | 560 g / 203 mm × 80 mm × 44 mm |
| Kết nối / Truyền dữ liệu | Không dây (Wi-Fi 6) & USB 3.0 |
| Định dạng xuất file | .stl, .obj, .ply, .igs, .asc, .txt... |
Với sự kết hợp hoàn hảo giữa thiết kế công thái học và hiệu suất đo lường đỉnh cao, SIMSCAN-S Gen2 là giải pháp lý tưởng cho các lĩnh vực:
Hàng không vũ trụ & Ô tô: Kiểm tra chất lượng các chi tiết đúc, phay CNC phức tạp.
Sản xuất khuôn mẫu: Thiết kế ngược (Reverse Engineering), kiểm tra độ mài mòn và chỉnh sửa khuôn.
Y tế & Nghiên cứu: Quét các bộ phận cơ thể hoặc thiết bị cấy ghép với yêu cầu độ sắc nét cao.
Kiểm tra hiện trường: Đo lường trực tiếp tại xưởng sản xuất, trong các khu vực không gian hạn chế như gầm xe, hệ thống ống xả.
