Ren Acme từ lâu đã là lựa chọn hàng đầu cho các ứng dụng truyền lực trong ngành cơ khí, nhờ vào thiết kế độc đáo và độ bền vượt trội. Tuy nhiên, để đảm bảo hiệu suất và độ tin cậy tối đa, việc kiểm tra chất lượng ren sau khi gia công là một thách thức lớn. Các phương pháp truyền thống thường gặp khó khăn trong việc đo lường chính xác hình dạng ren, góc sườn 29°, và các khuyết tật bề mặt bên trong mà không gây hư hại cho chi tiết.
Đây chính là lúc Plastiform trở thành một giải pháp đột phá, giúp các kỹ sư và kỹ thuật viên dễ dàng kiểm tra ren Acme một cách nhanh chóng, chính xác và không phá hủy.
Kiểm tra ren Acme không đơn giản như kiểm tra ren thông thường. Dưới đây là những khó khăn chính mà các nhà sản xuất thường gặp phải:

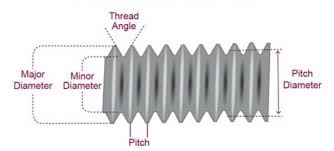

Kiểm tra hình học phức tạp: Ren Acme được xác định bởi góc sườn 29°, độ cao và độ rộng của đỉnh ren, cùng với chân ren phẳng. Các sai lệch nhỏ ở những thông số này có thể làm giảm khả năng chịu tải và gây mài mòn sớm, dẫn đến hỏng hóc. Việc đo trực tiếp những thông số này, đặc biệt là ở những ren có kích thước nhỏ hoặc nằm sâu bên trong, là rất khó khăn.
Phát hiện khuyết tật vi mô: Các khuyết tật như vết nứt chân chim, vết mòn, hoặc gờ sắc do quá trình gia công có thể không nhìn thấy được bằng mắt thường. Tuy nhiên, chúng lại là nguyên nhân chính gây ra hiện tượng bó cứng (galling) và giảm tuổi thọ của ren.
Đo độ nhám bề mặt: Độ nhám bề mặt (Ra) của sườn ren ảnh hưởng trực tiếp đến ma sát và khả năng bôi trơn. Việc đưa một máy đo độ nhám truyền thống vào để đo bên trong ren là điều gần như bất khả thi mà không làm hỏng chi tiết.
Hạn chế của phương pháp truyền thống: Dưỡng ren (gauge) chỉ cho phép kiểm tra ren có đạt kích thước tổng thể hay không, nhưng không thể cung cấp thông tin chi tiết về hình dạng hoặc khuyết tật. Phương pháp cắt phá hủy chi tiết để kiểm tra lại tốn kém và không hiệu quả, chỉ thích hợp cho việc kiểm tra mẫu ngẫu nhiên.
Plastiform là một loại polyme đúc hai thành phần, có khả năng đông cứng lại để tạo ra một bản sao hoàn hảo của bề mặt ren, với độ chính xác micron. Quy trình sử dụng vô cùng đơn giản:
Chuẩn bị: Trộn hai thành phần của Plastiform theo tỷ lệ quy định.
Đúc mẫu: Bơm Plastiform vào ren cần kiểm tra. Vật liệu lỏng sẽ lấp đầy mọi chi tiết, kể cả những vết nứt nhỏ nhất.
Đông cứng: Sau vài phút, Plastiform sẽ đông cứng hoàn toàn.
Lấy bản sao: Bạn có thể dễ dàng lấy bản sao ren ra khỏi chi tiết gốc mà không gây bất kỳ hư hại nào.
Khi đã có bản sao ren, việc kiểm tra trở nên vô cùng thuận tiện. Bạn có thể sử dụng các thiết bị đo lường chuyên dụng để phân tích bản sao này một cách chi tiết:
Kiểm tra hình học và góc sườn 29°: Đặt bản sao trên máy đo biên dạng (Profile Projector) hoặc máy đo tọa độ (CMM). Bản sao cho phép bạn phóng to hình ảnh ren lên nhiều lần để dễ dàng đo chính xác góc sườn 29°, chiều cao ren, và các thông số hình học khác.
Phát hiện khuyết tật: Sử dụng kính hiển vi đo lường hoặc kính hiển vi điện tử để kiểm tra bản sao. Bạn có thể dễ dàng phát hiện các vết nứt, mòn hoặc gờ kim loại trên bề mặt ren một cách chi tiết, điều không thể làm được khi nhìn trực tiếp vào chi tiết gốc.
Đo độ nhám bề mặt: Đặt bản sao trên máy đo độ nhám bề mặt. Thiết bị sẽ đo trực tiếp độ nhám của bản sao, cho bạn kết quả chính xác về độ nhám bên trong ren mà không cần chạm vào chi tiết.
Lưu trữ hồ sơ kỹ thuật số: Bản sao có thể được quét 3D để tạo thành một mô hình kỹ thuật số, phục vụ cho việc lưu trữ hồ sơ, truy xuất nguồn gốc hoặc phân tích lỗi trong tương lai.
Việc ứng dụng Plastiform không chỉ giúp quy trình kiểm tra ren Acme trở nên nhanh chóng và chính xác hơn, mà còn giảm thiểu đáng kể nhu cầu kiểm tra phá hủy. Đây là giải pháp lý tưởng giúp các nhà sản xuất đảm bảo mọi chi tiết ren Acme đều đạt tiêu chuẩn cao nhất, từ đó nâng cao chất lượng, độ an toàn và độ tin cậy của toàn bộ sản phẩm.
