Giải pháp giúp kiểm tra, hiệu chuẩn máy cắt CNC laser nhanh chóng cùng laser giao thoa XD Laser

Ngành cơ khí chế tạo đang phát triển với tốc độ nhanh, và máy cắt laser cũng không nằm ngoài xu hướng đó. Chỉ trong khoảng một thập kỷ, công suất của dòng máy này đã đi từ mức vài trăm watt, vài kilowatt lên đến hàng chục kilowatt - kéo theo đó là khả năng cắt được vật liệu dày hơn, tốc độ gia công nhanh hơn đáng kể.

Nhưng công suất tăng cũng đặt ra một bài toán ngược lại: đầu cắt càng mạnh thì bản thân kết cấu cơ khí của máy - đặc biệt là hệ thống ray dẫn hướng và trục vận hành - càng cần được kiểm soát độ chính xác chặt chẽ hơn. Nếu phần "khung xương" cơ khí không đạt chuẩn, thì dù đầu laser có công suất lớn đến đâu, đường cắt vẫn có thể bị lệch, sản phẩm ra lò không đạt dung sai yêu cầu.

Đây chính là lý do việc kiểm định định kỳ và hiệu chuẩn độ chính xác trục cho máy cắt laser công suất lớn trở thành một khâu bắt buộc trong quy trình đảm bảo chất lượng, chứ không còn là bước "có thì tốt, không có cũng được" như trước đây.

XD LASER giải quyết bài toán kiểm tra máy cắt laser như thế nào?

Trong số các hạng mục kiểm tra máy cắt laser, hai thông số được xem là quan trọng bậc nhất là sai số tuyến tính (linearity) và sai số độ thẳng (straightness) của các trục chuyển động. Đây là nền tảng quyết định đường cắt có đi đúng theo bản vẽ hay không.

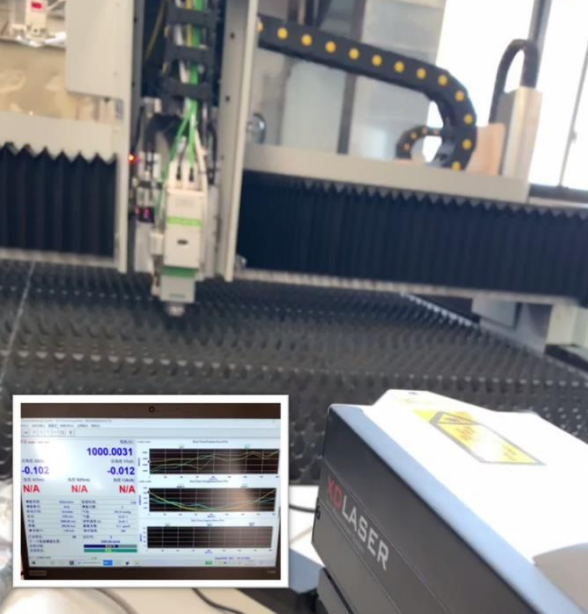

Giao thoa kế laser XD LASER dòng 3D của API mang đến một cách tiếp cận khác biệt so với các thiết bị đo truyền thống: chỉ với một lần lắp đặt duy nhất, thiết bị có thể đồng thời đo được cả sai số tuyến tính lẫn sai số độ thẳng, đồng thời đưa ra hướng dẫn điều chỉnh theo thời gian thực ngay trên màn hình. Điều này giúp rút ngắn đáng kể thời gian kiểm tra so với việc phải tháo lắp lại thiết bị nhiều lần cho từng loại sai số riêng biệt.

Ba tình huống thực tế dưới đây minh họa rõ nét năng lực của XD LASER trong lĩnh vực này.

1. Kiểm tra vật liệu gia công thân máy đầu vào

Trước khi một chiếc máy cắt laser được lắp ráp hoàn chỉnh, các chi tiết cơ khí như bề mặt lắp ray dẫn hướng, mặt lắp thanh răng cần được kiểm tra độ chính xác ngay từ khâu gia công thô - bởi vì sai số ở giai đoạn này sẽ ảnh hưởng trực tiếp đến quỹ đạo vận hành và độ chính xác tổng thể của cả chiếc máy sau này.

Với XD LASER, kỹ thuật viên chỉ cần lắp đặt thiết bị, canh chỉnh đường quang đơn giản, thiết lập vài thông số trên phần mềm - và ngay lập tức có thể đọc được sai số độ thẳng của bề mặt lắp ray trực tiếp trên màn hình máy tính. Vị trí nào vượt ngưỡng cho phép sẽ được cảnh báo để hiệu chỉnh kịp thời, thay vì phải chờ đến khi lắp ráp hoàn chỉnh mới phát hiện lỗi.

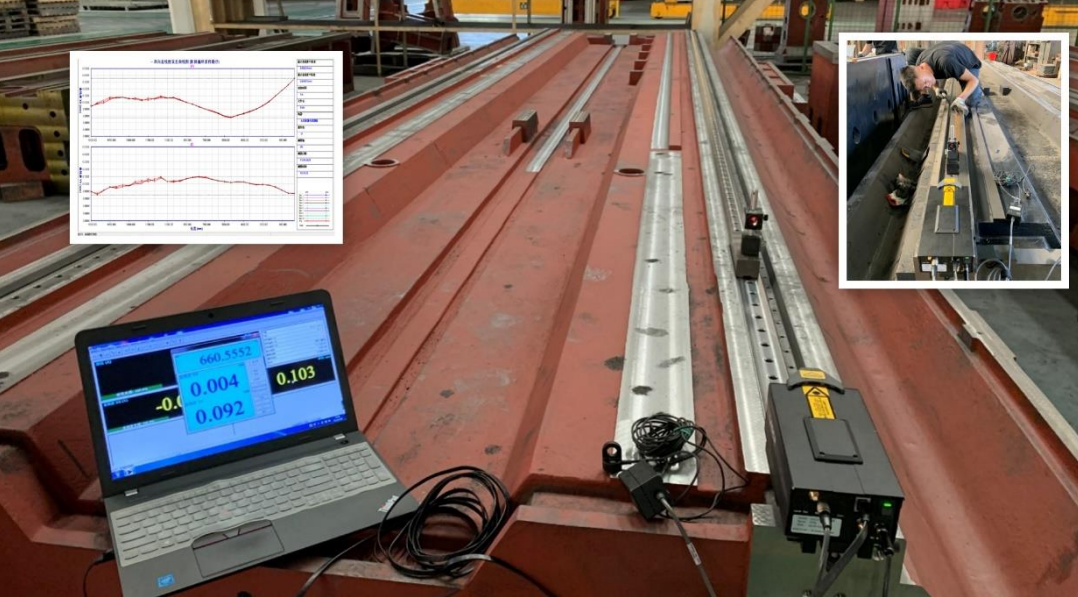

(Hình minh họa gốc: Kiểm tra sai số độ thẳng ray dẫn hướng bằng XD LASER, kèm dữ liệu thời gian thực trên laptop và biểu đồ đường cong sai số độ thẳng.)

2. Kiểm soát độ chính xác trong quá trình lắp đặt ray dẫn hướng

Ở phương pháp lắp đặt truyền thống, với các hành trình ray dài, người ta thường dựa chủ yếu vào bậc thang gia công sẵn trên bệ máy để căn chỉnh - độ thẳng gần như phụ thuộc hoàn toàn vào độ chính xác gia công cơ khí, còn việc đo song song giữa hai ray cũng chỉ mang tính tương đối. Hệ quả là đường ray có thể tồn tại độ cong lớn không được phát hiện, chẳng khác nào đường ray tàu hỏa bị vênh mà mắt thường khó nhận ra.

XD LASER giải quyết triệt để điểm yếu này. Người vận hành chỉ cần cố định gương phản xạ của thiết bị lên con trượt của ray, canh chỉnh đường quang, sau đó sử dụng tính năng đo và hỗ trợ căn chỉnh độ thẳng ray tích hợp sẵn trong phần mềm - toàn bộ quá trình lắp đặt sẽ được kiểm soát độ chính xác theo thời gian thực, thay vì "lắp xong mới biết đúng hay sai".

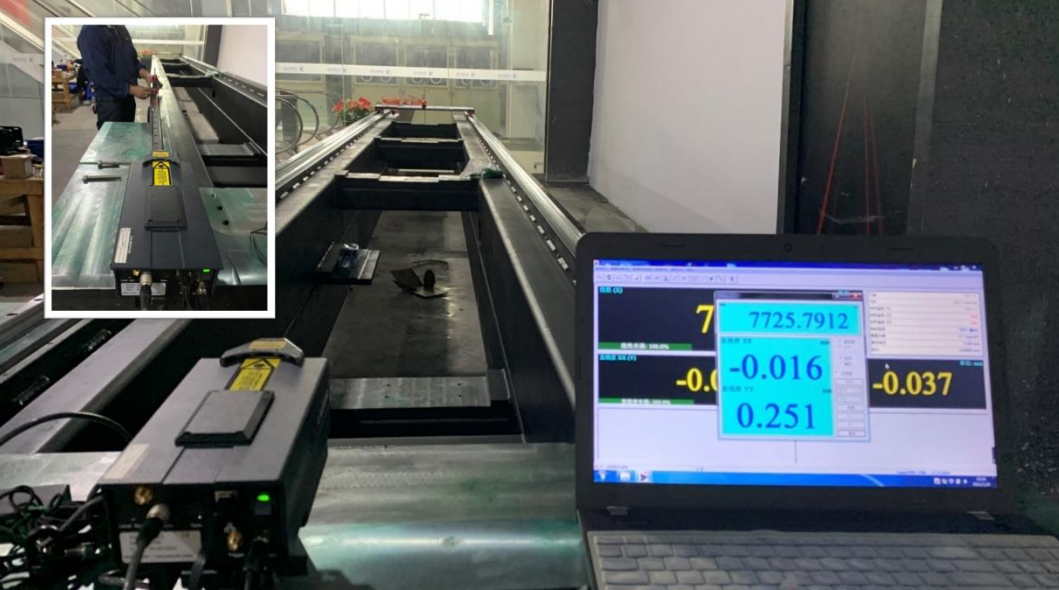

(Hình minh họa gốc: Thiết lập đường quang nhanh gọn và tính năng đo hỗ trợ căn chỉnh độ thẳng hiển thị trên màn hình laptop tại hiện trường.)

3. Kiểm tra độ chính xác định vị và độ lặp lại

Một thực tế mà nhiều xưởng cơ khí gặp phải: máy vừa lắp ráp xong thường chưa đạt được độ chính xác gia công như kỳ vọng ban đầu. Nguyên nhân đến từ tổng hợp nhiều nguồn sai số cộng dồn - sai số lắp đặt, sai số bước răng của thanh răng, sai số xung điện của hệ servo, và nhiều yếu tố khác.

Tính năng đo tuyến tính của XD LASER cho phép xác định chính xác sai số tại từng đoạn hành trình vận hành của máy. Sau khi có dữ liệu này, kỹ thuật viên đưa ngược vào hệ thống điều khiển số (CNC) để bù trừ (compensation) - và kết quả là độ chính xác gia công được cải thiện rõ rệt.

Trong một trường hợp thực tế đã ghi nhận: sau khi đo và bù trừ sai số bằng XD LASER, sai số ban đầu của máy cắt từ 0,396 mm đã giảm xuống còn 0,024 mm - một mức cải thiện rất đáng kể, cho thấy hiệu quả rõ ràng của việc hiệu chuẩn định kỳ bằng thiết bị chuyên dụng thay vì chỉ dựa vào tay nghề lắp ráp cơ khí thuần túy.

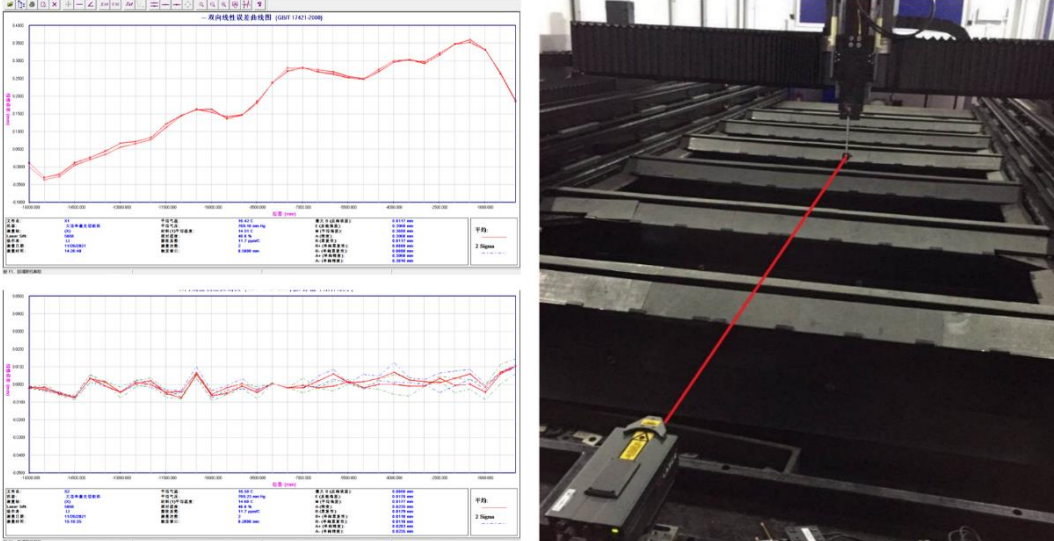

(Hình minh họa gốc: Biểu đồ dữ liệu sai số gốc trước bù trừ (0,396mm) và sau bù trừ (0,024mm), cùng hình ảnh đo thực tế trên máy cắt.)

Góc nhìn kỹ sư V-Proud: Con số giảm từ gần 0,4mm xuống dưới 0,03mm không chỉ là một con số đẹp trên báo cáo. Với các xưởng gia công kim loại tấm tại Việt Nam đang phục vụ chuỗi cung ứng FDI (ô tô, điện tử, cơ khí chính xác), sai số 0,4mm hoàn toàn có thể khiến sản phẩm bị khách hàng từ chối nghiệm thu, đặc biệt với các chi tiết cần lắp ghép chính xác sau cắt. Việc đầu tư kiểm định định kỳ bằng giao thoa kế laser, thay vì chỉ tin vào "máy mới lắp chắc còn chuẩn", là khoản đầu tư phòng ngừa rất đáng cân nhắc, đặc biệt trước các đợt kiểm toán chất lượng từ khách hàng lớn.

Về dòng sản phẩm XD LASER

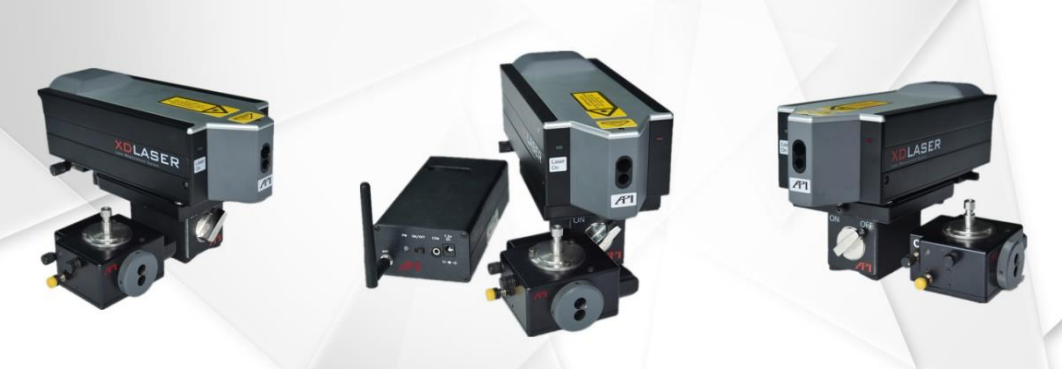

XD LASER là dòng giao thoa kế laser thế hệ mới của API, được thiết kế để giải quyết đồng thời nhiều hạng mục kiểm tra máy công cụ chỉ trong một lần lắp đặt - khác biệt hoàn toàn so với cách làm truyền thống là phải đo tuần tự từng thông số một.

Phiên bản 3D - dùng trong case study trên - cho phép đo đồng thời sai số định vị tuyến tính của trục thẳng (bao gồm độ chính xác định vị, độ chính xác định vị lặp lại, khe hở đảo chiều) cùng với độ thẳng theo hai phương XX và YY, chỉ trong một lần setup. Hiệu suất đo được ghi nhận cao hơn ít nhất gấp ba lần so với giao thoa kế thông thường.

Ngoài phiên bản 3D, dòng XD LASER còn có các phiên bản 1D, 5D và 6D để đáp ứng nhu cầu đa dạng hơn. Đáng chú ý nhất là phiên bản 6D - cho phép đo đồng thời sáu thông số chỉ trong một lần lắp đặt: thông số tuyến tính, hai thông số độ thẳng (XX và YY), và ba thông số góc (lệch hướng - yaw, ngẩng/cúi - pitch, xoay quanh trục - roll). Hiệu suất làm việc được cải thiện tới 80% so với giao thoa kế thông thường, giúp giảm đáng kể thời gian dừng máy để kiểm định.

Bên cạnh đó, XD LASER còn có phiên bản độ chính xác cao (precision) dành riêng cho các phòng thí nghiệm, viện nghiên cứu và các dây chuyền sản xuất cao cấp có yêu cầu đo lường khắt khe nhất.

Góc nhìn kỹ sư V-Proud: Với các xưởng đang vận hành nhiều máy CNC/máy cắt laser cùng lúc, thời gian dừng máy để kiểm định là chi phí cơ hội thực sự - mỗi giờ máy ngừng chạy là mỗi giờ mất sản lượng. Đây là lý do các phiên bản đa thông số (3D, 6D) của XD LASER đáng cân nhắc hơn hẳn so với giao thoa kế đo từng trục riêng lẻ truyền thống, dù chi phí đầu tư ban đầu có thể cao hơn - bài toán ROI cần tính trên tổng thời gian dừng máy tiết kiệm được trong cả năm vận hành, chứ không chỉ giá mua thiết bị.

Quý khách hàng quan tâm đến giải pháp kiểm tra và hiệu chuẩn máy cắt laser, máy công cụ CNC bằng giao thoa kế laser XD LASER, vui lòng liên hệ V-Proud để được kỹ sư tư vấn và demo trực tiếp tại nhà máy.
