API XD Laser là hệ thống giao thoa laser đa trục thế hệ mới được phát triển bởi tập đoàn đo lường API (Mỹ). Đây là một trong những giải pháp kiểm định và hiệu chuẩn thiết bị cơ khí chính xác hàng đầu thế giới, sở hữu khả năng độc đáo: thu thập đồng thời lên đến 6 bậc tự do chỉ trong một lần gá đặt duy nhất.
API XD Laser là hệ thống giao thoa laser đa trục thế hệ mới được phát triển bởi tập đoàn đo lường API (Automated Precision Inc. – Mỹ). Đây là một trong những giải pháp kiểm định và hiệu chuẩn thiết bị cơ khí chính xác hàng đầu thế giới, sở hữu khả năng độc đáo: thu thập đồng thời lên đến 6 bậc tự do (6 Degrees of Freedom - 6 DoF) chỉ trong một lần gá đặt duy nhất.

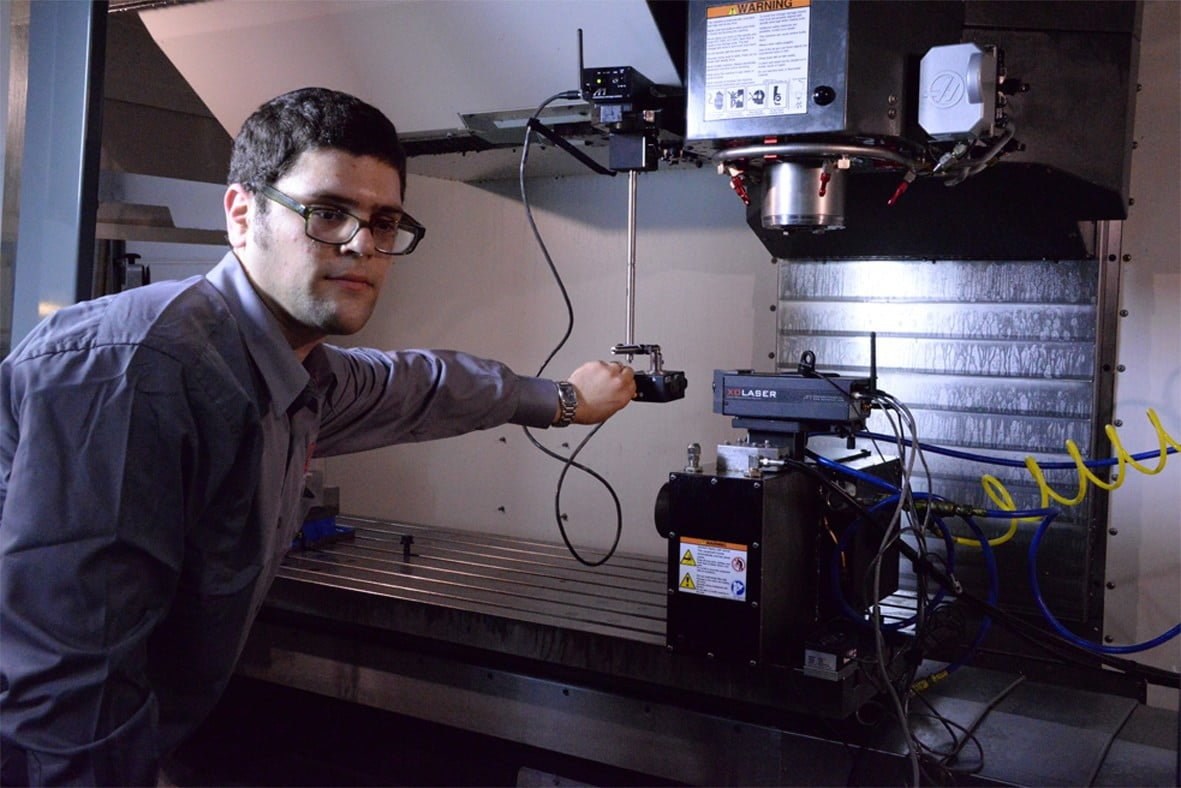

Thay vì phải tốn hàng giờ đồng hồ để tháo lắp, căn chỉnh lại gương phản xạ cho từng thông số đo riêng biệt như các hệ thống laser giao thoa truyền thống, API XD Laser có thể ghi nhận tức thì toàn bộ các sai số hình học bao gồm: vị trí tuyến tính, độ thẳng ngang/dọc, và các sai số góc (Pitch, Yaw, Roll). Thiết bị là giải pháp không thể thiếu trong việc kiểm định định kỳ, hiệu chuẩn bù trừ sai số cho các dòng máy công cụ CNC (máy phay, tiện, doa, xọc), máy đo tọa độ CMM, robot công nghiệp và hệ thống dẫn hướng tuyến tính trong ngành chế tạo máy, hàng không vũ trụ và bán dẫn.
Hệ thống API XD Laser mang lại bước đột phá về hiệu suất đo lường và khả năng tiết kiệm thời gian nhờ những ưu điểm vượt trội:
Đo đồng thời 6 bậc tự do (Simultaneous 6 DoF Measurement): Chỉ với một lần di chuyển trục máy, hệ thống ghi nhận trọn vẹn 6 thông số sai số: Vị trí tuyến tính (Linear), Góc gật (Pitch), Góc đảo (Yaw), Góc nghiêng (Roll), Độ thẳng ngang (Horizontal Straightness) và Độ thẳng đứng (Vertical Straightness). Điều này giúp rút ngắn thời gian hiệu chuẩn máy CNC lên tới 80%.
Cấu hình mô-đun linh hoạt (1D, 3D, 5D, 6D): Tùy thuộc vào nhu cầu đo lường và ngân sách đầu tư, doanh nghiệp có thể tùy chọn các phiên bản phù hợp:
1D: Đo vị trí tuyến tính.
3D: Đo vị trí tuyến tính + 2 sai số độ thẳng.
5D: Đo vị trí tuyến tính + 2 sai số độ thẳng + 2 sai số góc (Pitch & Yaw).
6D: Đo toàn bộ 5 thông số trên + sai số góc nghiêng (Roll).

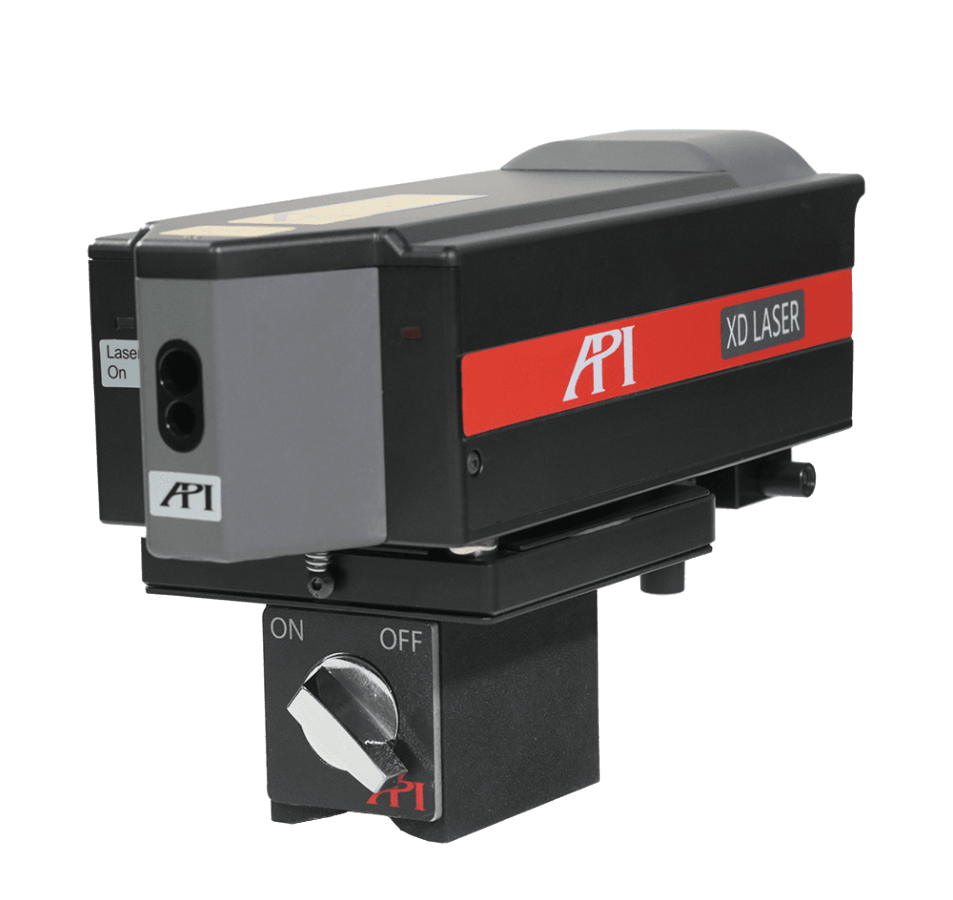

Thiết kế siêu nhỏ gọn và di động (Compact & Portable): Đầu phát laser và cảm biến thu nhận được tối ưu hóa kích thước nhỏ nhẹ, đi kèm vali chống sốc chuyên dụng. Kỹ thuật viên có thể dễ dàng xách tay mang máy đi kiểm định tại các nhà máy hoặc xưởng sản xuất.
Tự động bù trừ môi trường (Automated Weather Station): Tích hợp hệ thống cảm biến môi trường thông minh tự động đo nhiệt độ không khí, nhiệt độ phôi gia công, áp suất khí quyển và độ ẩm theo thời gian thực. Dữ liệu này được thuật toán xử lý để bù trừ sai số chỉ số khúc xạ của chùm tia laser, đảm bảo kết quả đo luôn chuẩn xác.

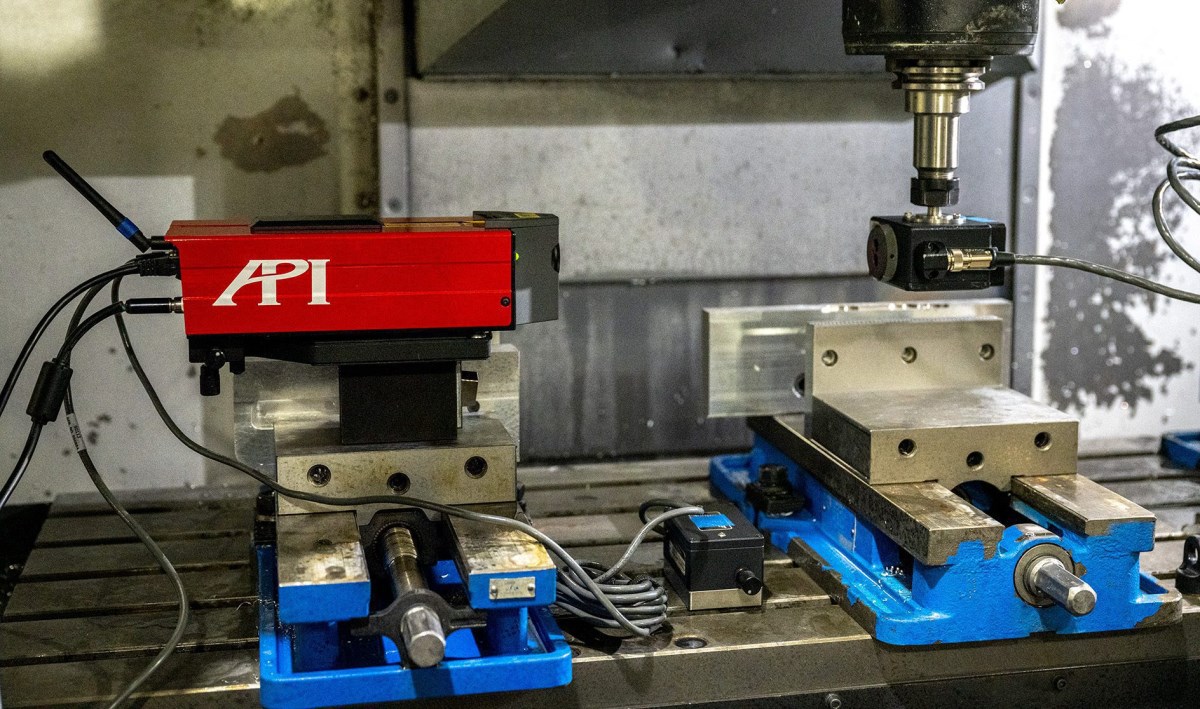

Thao tác gá đặt và căn chỉnh nhanh chóng: Cảm biến nhận diện chùm tia trực quan giúp kỹ thuật viên thiết lập hệ thống, căn thẳng hàng chùm laser một cách dễ dàng ngay cả trên các hành trình máy dài.
Phần mềm phân tích & Xuất báo cáo chuẩn quốc tế: Tích hợp phần mềm đo lường API chuyên dụng với giao diện đồ họa 3D trực quan. Phần mềm tự động tính toán, tạo ma trận bù sai số cho bộ điều khiển CNC và xuất báo cáo kiểm định tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như ISO 230-2, ASME B5.54, VDI/DGQ 3441, JIS B6330.
| Hạng mục | Thông số kỹ thuật |
| Loại thiết bị | Hệ thống đo lường giao thoa laser đa trục (Multi-Axis Laser Interferometer) |
| Các biến thể cấu hình | XD Laser 1D / 3D / 5D / 6D |
| Bậc tự do đo lường (6 DoF) | Tuyến tính (Linear), Độ thẳng X/Y (Straightness), Pitch, Yaw, Roll |
| Phạm vi khoảng cách đo | Dải tiêu chuẩn: 0 – 20 m (Tùy chọn mở rộng lên đến 50 m hoặc 80 m) |
| Độ chính xác đo tuyến tính | ±0.5 ppm (hoặc ±0.2 µm/m) |
| Độ phân giải vị trí tuyến tính | 0.001 µm (1 nanomet) |
| Độ chính xác đo độ thẳng | ±(1 µm + 1 µm/m) |
| Độ chính xác đo góc (Pitch & Yaw) | ±(1.0 µm/m + 0.5 µm/m²) |
| Độ chính xác đo góc Roll | ±(1.0 µm/m + 1.0 µm/m²) |
| Tốc độ di chuyển phôi tối đa | Lên đến 3 m/s (Hỗ trợ đo lường động lực học tốc độ cao) |
| Nguồn phát Laser | Đèn Laser HeNe ổn định tần số (Frequency-stabilized HeNe Laser) |
| Cảm biến môi trường | Tự động đo nhiệt độ không khí, nhiệt độ vật thể, áp suất và độ ẩm |
| Kết nối dữ liệu | USB / Không dây (Wireless communication) trực tiếp tới máy tính |
| Phần mềm tương thích | API XD Laser Software (Hỗ trợ tạo file bù sai số cho Fanuc, Siemens, Heidenhain, Mazak...) |
| Nguồn điện hoạt động | Pin sạc tích hợp hoặc nguồn điện lưới 100 – 240 V AC, 50/60 Hz |
LỊCH SỬ HÌNH THÀNH
Nhà sáng lập của API Metrology
• API Metrology được thành lập năm 1983 bởi Tiến sĩ Kam Lau – Founder và giám đốc điều hành của API. Tiến sĩ Kam Lau đã phát minh ra Laser Tracker khi đang làm việc tại NIST
• Năm 1988 API đã chuyển giao Industrial Laser Tracker đầu tiên trên thế giới cho Boeing
• Năm 1989 API cung cấp Máy Laser Tracker 6DoF đầu tiên trên thế giới
• Năm 1989 API đã cấp phép công nghệ 3D Laser Tracker cho Wild/Kern (nay là Leica)
• Ngày nay API là một công ty toàn cầu với các sản phẩm Laser Trackers, Benchmark.
QUY MÔ
API - Trụ sở chính tại Rockville MD, Hoa Kỳ và các công ty con hoạt động ở Pháp, Đức, Anh, Trung Quốc, Brazil và Ấn Độ.
Với hơn 200 nhân viên trực tiếp và mạng lưới đối tác đại lý toàn cầu, API có mặt tại hầu khắp các địa phương.
CHỨNG CHỈ
API có phòng thí nghiệm hiệu chuẩn chuyên dụng và được chứng nhận ISO 17025.
KHÁCH HÀNG
Hơn 3000 các công ty toàn cầu tin dùng sản phẩm của API trong hầu khắp các lĩnh vực:
Danh sách khách hàng đa dạng trên nhiều lĩnh vực của API
SẢN PHẨM CHÍNH
Các nhóm sản phẩm chính của API Metrology
V-Proud tự hào là đại diện phân phối chính hãng các sản phẩm của API tại thị trường Việt Nam. Với những chính sách tốt về giá và dịch vụ sau bán hàng chuyên nghiệp, chúng tôi tự tin mang đến cho khách hàng những trải nghiệm tuyệt vời nhất.
Tham khảo các sản phẩm của API tại đây.
