NGHIÊN CỨU ỨNG DỤNG HỆ THỐNG ĐO LƯỜNG GIAO THOA XD LASER CỦA API GIÚP HIỆU CHUẨN MÁY CẮT LASER CNC

Dưới góc độ của kỹ thuật cơ khí chính xác và đo lường công nghiệp, việc kiểm soát sai số hình học và động học trên các hệ thống máy gia công điều khiển số (CNC) là yếu tố quyết định đến chất lượng bề mặt và độ chính xác của chi tiết gia công. Dựa trên dữ liệu thực tế từ dự án cải tiến quy trình kiểm định tại Công ty MS, dưới đây là báo cáo phân tích kỹ thuật về việc ứng dụng hệ thống giao thoa laser trong tối ưu hóa sai số máy CNC.

1. Đặt vấn đề

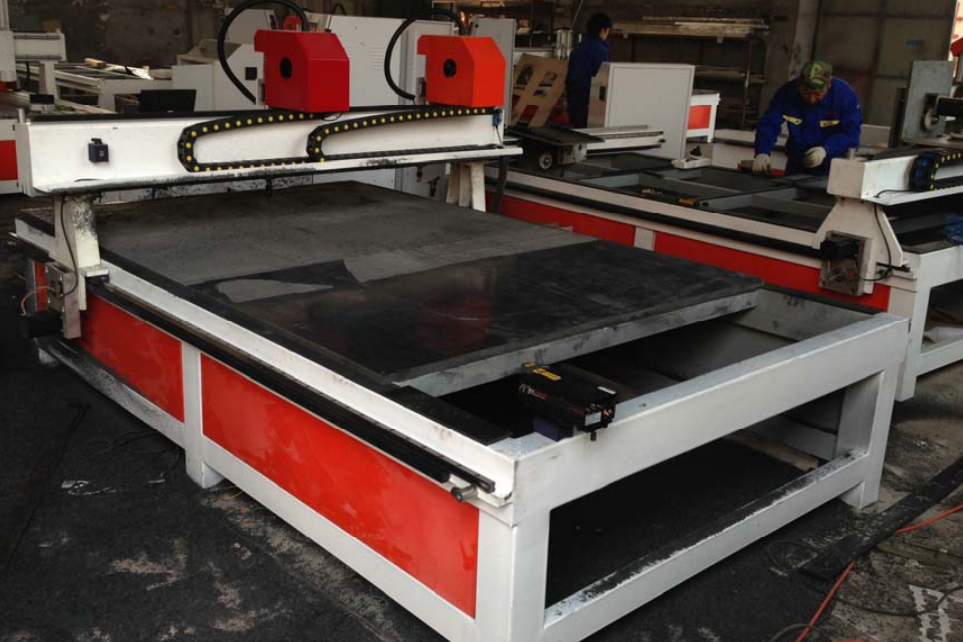

Công ty MS, có trụ sở tại Khu Phát triển Công nghiệp Công nghệ cao Tế Nam (Sơn Đông, Trung Quốc), là đơn vị chuyên nghiên cứu và chế tạo các dòng máy khắc CNC tầm trung. Với lợi thế về tỷ lệ hiệu suất trên giá thành, thiết bị của hãng được ứng dụng rộng rãi nội địa và xuất khẩu sang các thị trường yêu cầu tiêu chuẩn kỹ thuật khắt khe như châu Âu, Úc, Nhật Bản và Trung Đông.

Trong định hướng nâng cấp chuỗi giá trị, MS đặt chiến lược vươn ra khỏi phân khúc tầm trung, tập trung vào việc liên tục cải tiến R&D, nâng cấp công nghệ và bảo chứng chất lượng sản phẩm. Tuy nhiên, bài toán kiểm soát dung sai lắp ráp đã bộc lộ những giới hạn nghiêm trọng:

• Hạn chế của phương pháp truyền thống: Việc đánh giá dung sai của ray dẫn hướng trước đây phụ thuộc vào các dụng cụ đo lường cơ bản và kinh nghiệm cảm tính của kỹ thuật viên. Phương pháp này thiếu tính chuẩn xác định lượng, dẫn đến tỷ lệ sản phẩm lỗi (phế phẩm) cao trong quá trình chế tạo.

• Hệ quả cơ học: Các sai lệch về độ song song giữa hai cấu trúc ray dẫn hướng gây ra hiện tượng kẹt cơ khí và mài mòn cục bộ nghiêm trọng trong quá trình nội suy động lực học.

• Sự kém hiệu quả của quang trắc: Khảo sát thực nghiệm với thiết bị đo 3D bằng phương pháp đo ảnh (photogrammetry) cho thấy tốc độ thu thập dữ liệu quá thấp; việc phân tích một thanh dẫn hướng đơn lẻ tiêu tốn toàn bộ một ngày làm việc, không đáp ứng được chu kỳ sản xuất công nghiệp.

Để giải quyết triệt để vấn đề này, Giám đốc Kỹ thuật của MS, ông Hou, đã thiết lập yêu cầu cung cấp một giải pháp đo lường máy công cụ (MTC) thực tiễn và tối ưu chi phí từ API.

2. Yêu cầu kỹ thuật đối với hệ thống đo lường

Hệ thống đo lường mới phải đáp ứng khả năng phân tích toàn diện các bậc tự do (DOF) và quan hệ không gian của máy khắc CNC, cụ thể bao gồm:

• Kiểm định độ chính xác định vị (positioning accuracy), độ thẳng (straightness) của thanh dẫn, sai số góc lệch trục dọc (pitch) và sai số góc lệch trục ngang (yaw).

• Đánh giá sai số độ vuông góc (squareness) giữa các mặt phẳng tọa độ trực giao (XY, XZ, YZ).

• Kiểm tra dung sai độ song song (parallelism) cấu trúc giữa hai ray dẫn hướng tuyến tính.

3. Phương pháp luận và Thiết lập thực nghiệm (Giải pháp API)

Để đáp ứng các tiêu chuẩn khắt khe trên, giải pháp được đưa ra là ứng dụng hệ thống máy đo giao thoa laser dòng XD (phiên bản 5D/6D) của API.

Về mặt lý thuyết đo lường, thiết bị này giải quyết được bài toán về chu kỳ kiểm định thông qua khả năng trích xuất đồng thời tối đa sáu thông số động học (X, Y, Z, pitch, yaw, roll) chỉ trong một chu kỳ đo. Phương pháp này triệt tiêu hoàn toàn sai số chủ quan từ con người và khắc phục độ trễ dữ liệu của phương pháp quang trắc 3D mà MS từng thử nghiệm.

3.1. Phân tích sai số định vị và hình học dọc trục

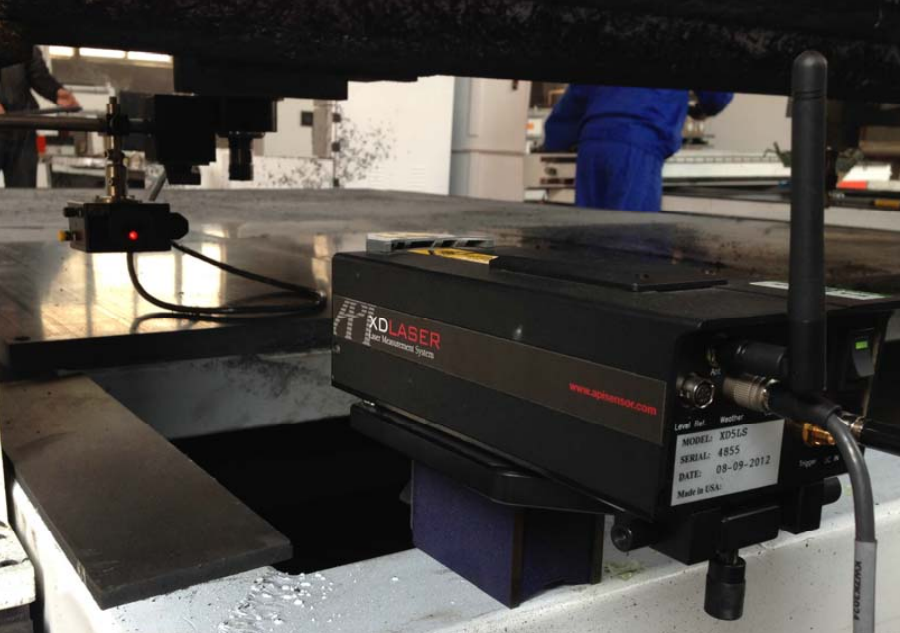

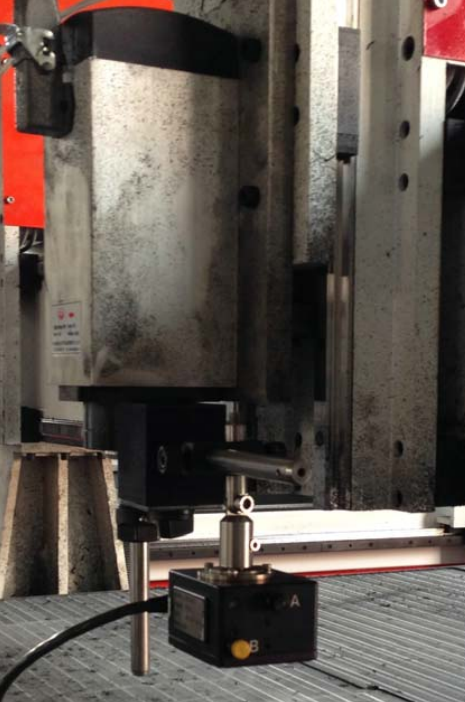

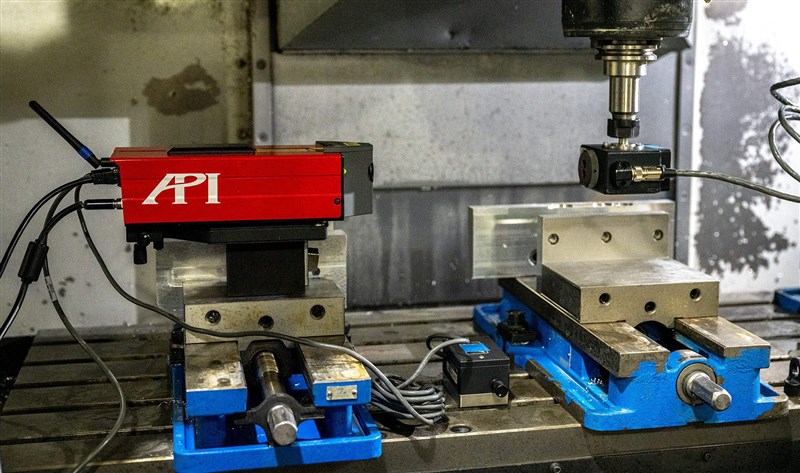

• Thiết lập: Cảm biến thu tín hiệu laser của hệ thống XD được gá kẹp cứng vững lên trục chính (spindle) của máy CNC.

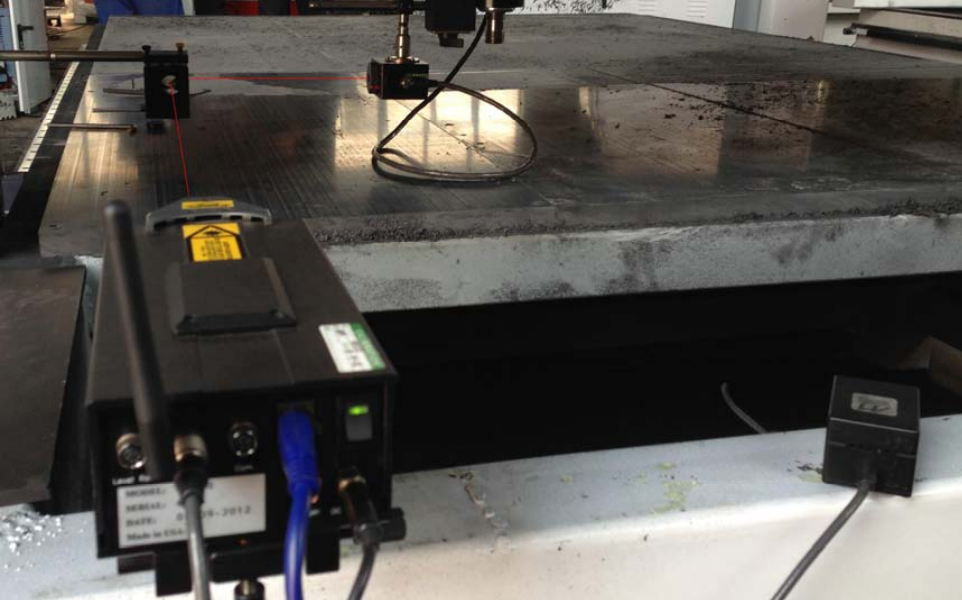

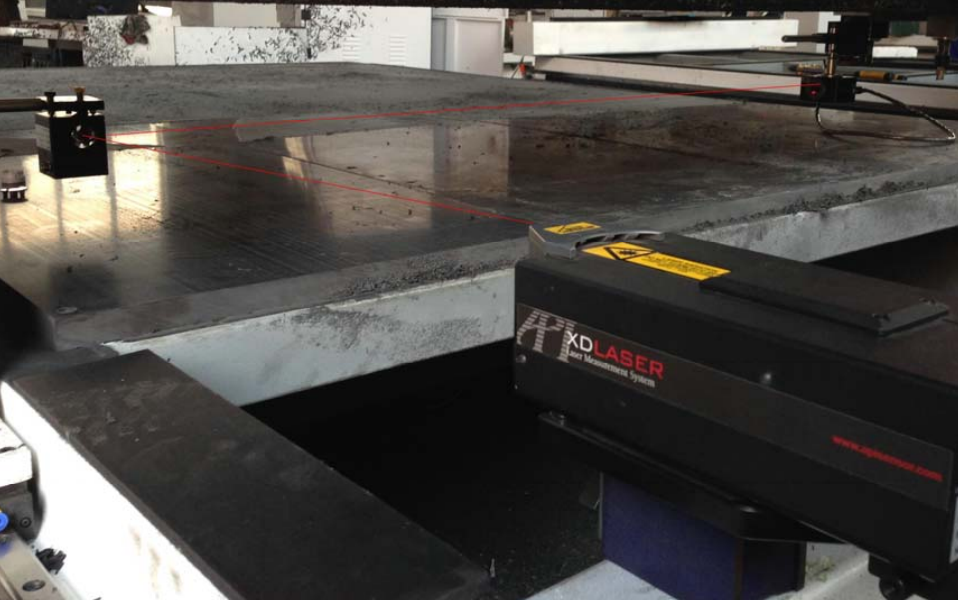

• Hiệu chuẩn quang học: Tiến hành căn chỉnh đồng trục giữa chùm tia laser phát ra từ bộ nguồn phát và cảm biến thu. Điều kiện biên bắt buộc là quỹ đạo chuyển động thực tế của trục chính và chùm laser phải đồng phẳng và nằm trên cùng một đường thẳng.

• Lấy mẫu dữ liệu: Thông qua bộ điều khiển CNC, hệ thống được lập trình di chuyển theo các bước định mức (ví dụ: bước nhảy 10mm/bước). Cấu hình lấy mẫu tương ứng được thiết lập đồng bộ trên phần mềm giao thoa kế XD.

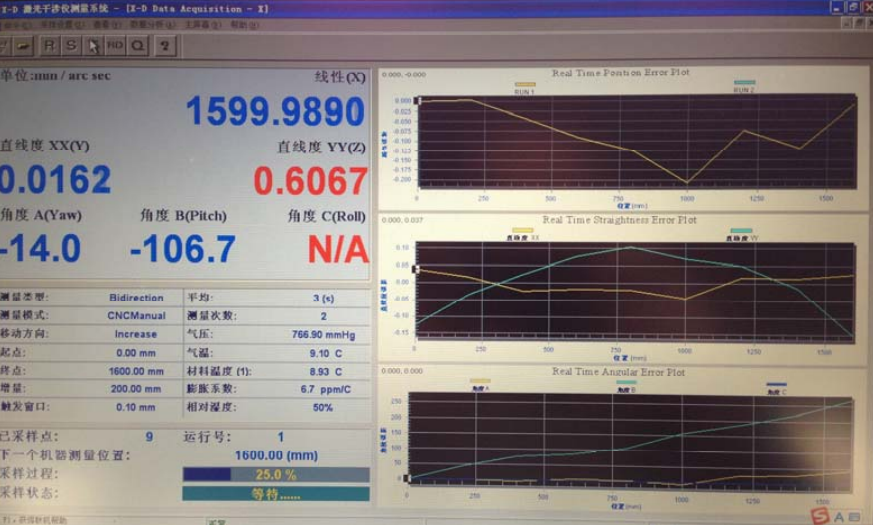

• Quá trình nội suy dữ liệu cho phép thu thập đồng thời sáu thông số hình học mà không yêu cầu tái thiết lập trạm đo. Quá trình này được lặp lại N lần để phân tích độ tin cậy và khả năng lặp lại (repeatability) của cơ cấu cơ khí. Kết quả được xuất dưới dạng báo cáo thời gian thực, chi tiết hóa sai số tại từng nút tọa độ.

3.2. Đánh giá sai số độ vuông góc và độ song song không gian

• Sai số vuông góc (Squareness Error): Để đo lường tương quan XY, XZ, hoặc YZ, một lăng kính quang học (phụ kiện đo độ vuông góc) được cố định trên hệ thống nhằm làm khúc xạ chùm tia laser tạo ra một góc vuông chuẩn sinh bởi quang học. Khi trục chính nội suy dọc theo trục Y, hệ thống sẽ lấy mẫu các điểm tọa độ liên tục để nội suy ra độ lệch chuẩn không gian XY.

• Sai số song song (Parallelism Error): Phương pháp đo thiết lập một trục (ví dụ trục Y) làm tham chiếu mốc (datum). Dữ liệu độ thẳng và tọa độ không gian được trích xuất dọc theo cả hai thanh ray, sau đó phần mềm sẽ xử lý thuật toán so sánh để tính toán ra vector sai số độ song song giữa chúng.

4. Thảo luận và Kết luận

Việc tích hợp công nghệ giao thoa laser XD đã tạo ra một bước ngoặt trong quy trình quản lý chất lượng (QA/QC) tại Công ty MS, nâng tầm năng lực kiểm định lên tiêu chuẩn công nghiệp cao cấp.

Theo nhận định của Giám đốc Kỹ thuật MS, dữ liệu đo lường định lượng từ API giúp hãng đảm bảo chất lượng gia công ổn định và vượt trội, gia tăng năng lực cạnh tranh cốt lõi trên thị trường. Nhờ làm chủ được công nghệ kiểm soát sai số, lộ trình R&D của MS hiện đang tiến tới việc chế tạo các hệ thống máy phay kiểu cổng (gantry milling machine) đòi hỏi dung sai cơ khí và hàm lượng công nghệ khắt khe hơn rất nhiều so với máy khắc thông thường.

(Ghi chú: Giải pháp công nghệ trong bài được cung cấp bởi API (Tập đoàn Kỹ thuật Chính xác Tự động hóa Hoa Kỳ) – đơn vị tiên phong toàn cầu từ năm 1987 trong lĩnh vực đo lường tọa độ và hiệu chuẩn động học máy công cụ, hiện đang là đối tác công nghệ chiến lược của nhiều chính phủ, viện nghiên cứu và hệ thống sản xuất tiên tiến trên thế giới).
