Ngành cơ khí chế tạo đang phát triển với tốc độ nhanh, và máy cắt laser cũng không nằm ngoài xu hướng đó. Chỉ trong khoảng một thập kỷ, công suất của dòng máy này đã đi từ mức vài trăm watt, vài kilowatt lên đến hàng chục kilowatt - kéo theo đó là khả năng cắt được vật liệu dày hơn, tốc độ gia công nhanh hơn đáng kể.
Nguyên lý hoạt động của máy cắt laser khá quen thuộc với người trong ngành: nguồn laser phát ra chùm tia, đi qua hệ thống quang học và được hội tụ thành một điểm có mật độ năng lượng cực cao. Khi chiếu vào bề mặt vật liệu, điểm hội tụ này làm vật liệu đạt đến nhiệt độ nóng chảy hoặc bốc hơi, đồng thời dòng khí áp suất cao đi cùng trục với tia laser sẽ thổi bay phần kim loại đã nóng chảy hoặc hóa hơi đó ra khỏi đường cắt.
Dưới góc độ của kỹ thuật cơ khí chính xác và đo lường công nghiệp, việc kiểm soát sai số hình học và động học trên các hệ thống máy gia công điều khiển số (CNC) là yếu tố quyết định đến chất lượng bề mặt và độ chính xác của chi tiết gia công. Dựa trên dữ liệu thực tế từ dự án cải tiến quy trình kiểm định tại Công ty MS, dưới đây là báo cáo phân tích kỹ thuật về việc ứng dụng hệ thống giao thoa laser trong tối ưu hóa sai số máy CNC.
Nguyên lý hoạt động của máy cắt laser khá quen thuộc với người trong ngành: nguồn laser phát ra chùm tia, đi qua hệ thống quang học và được hội tụ thành một điểm có mật độ năng lượng cực cao. Khi chiếu vào bề mặt vật liệu, điểm hội tụ này làm vật liệu đạt đến nhiệt độ nóng chảy hoặc bốc hơi, đồng thời dòng khí áp suất cao đi cùng trục với tia laser sẽ thổi bay phần kim loại đã nóng chảy hoặc hóa hơi đó ra khỏi đường cắt.
Trong lĩnh vực gia công kim loại tấm, máy cắt laser đang chiếm ưu thế rõ rệt nhờ tốc độ cắt nhanh, hiệu suất sản xuất cao và chu kỳ ra sản phẩm ngắn. Những đặc tính này giúp doanh nghiệp sản xuất được nhiều hơn trong cùng một đơn vị thời gian - một lợi thế cạnh tranh rất thực tế trên thị trường.
Nhưng đi cùng với tốc độ và sản lượng, làm sao để đảm bảo chất lượng gia công vẫn được giữ vững cũng trở thành một bài toán quan trọng không kém.
Xét theo yêu cầu về độ chính xác và phạm vi đo của máy cắt laser, chỉ dựa vào các biện pháp cơ khí thuần túy thì rất khó để đảm bảo và cải thiện độ chính xác của máy. Đây là lúc giao thoa kế laser phát huy vai trò: là thiết bị đo lường chính xác, nó có thể khách quan đo được các dữ liệu như độ chính xác định vị, độ chính xác định vị lặp lại, khe hở đảo chiều của máy - từ đó tạo ra các tham số bù trừ tương ứng, thực hiện việc bù sai số cho máy, giúp cải thiện độ chính xác tổng thể.

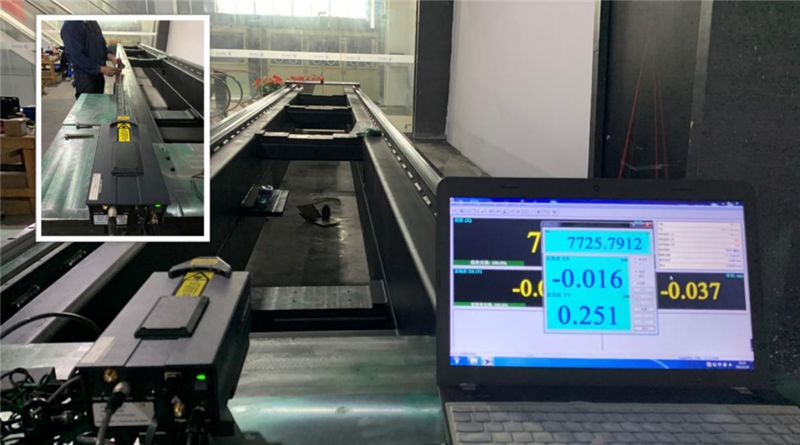

.png)
Sử dụng XD LASER để thực hiện bù trừ sai số bước vít cho máy cắt laser, về cơ bản có thể chia thành bốn bước như sau:
Đây là nền tảng cho toàn bộ quá trình bù trừ sai số bước vít phía sau. Cách thao tác cụ thể sẽ khác nhau tùy theo từng hệ điều khiển, nhưng về nguyên tắc chung, chỉ cần thực hiện thao tác đưa máy về điểm gốc theo đúng yêu cầu của hệ thống là đủ.
Do ảnh hưởng của các khâu truyền động cơ khí, giá trị đương lượng xung tính toán theo lý thuyết thường có sai lệch so với khoảng cách vận động thực tế của máy. Nếu bỏ qua bước này mà tiến hành bù trừ sai số bước vít ngay, hiệu quả thu được thường không đạt như kỳ vọng.
Vì vậy, khuyến nghị nên hiệu chuẩn đương lượng xung trước - đối chiếu số đương lượng xung với khoảng cách vận động thực tế của máy, sau đó nhập dữ liệu vào các tham số tương ứng trên hệ điều khiển. Qua bước xử lý này, độ chính xác tuyến tính của máy có thể được cải thiện thêm khoảng một phần ba.
Sử dụng giao thoa kế laser để đo sai số bước vít. Trước khi đo, cần thiết lập các thông số tương ứng và khớp với chương trình đo của máy CNC, cụ thể gồm:
Việc nhập dữ liệu sai số sẽ khác nhau tùy theo loại hệ điều khiển:
Kết quả sau khi hoàn tất quy trình: Độ chính xác tuyến tính của máy được cải thiện đáng kể. Trong dữ liệu thực tế đã ghi nhận, biểu đồ đường cong sai số tuyến tính hai chiều trước bù trừ cho thấy dao động sai số ở mức ±0,0100 mm, và sau khi bù trừ, dao động sai số đã được thu hẹp xuống còn khoảng +0,0010 mm đến -0,0040 mm - một mức cải thiện rất rõ rệt về độ ổn định của máy.

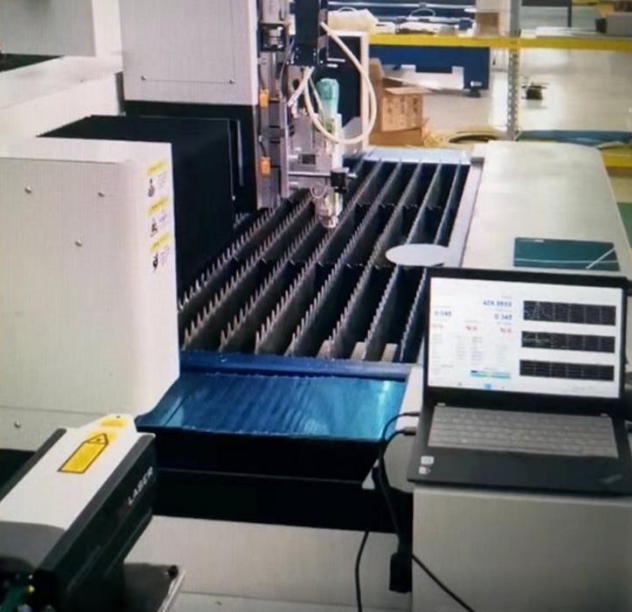

.png)

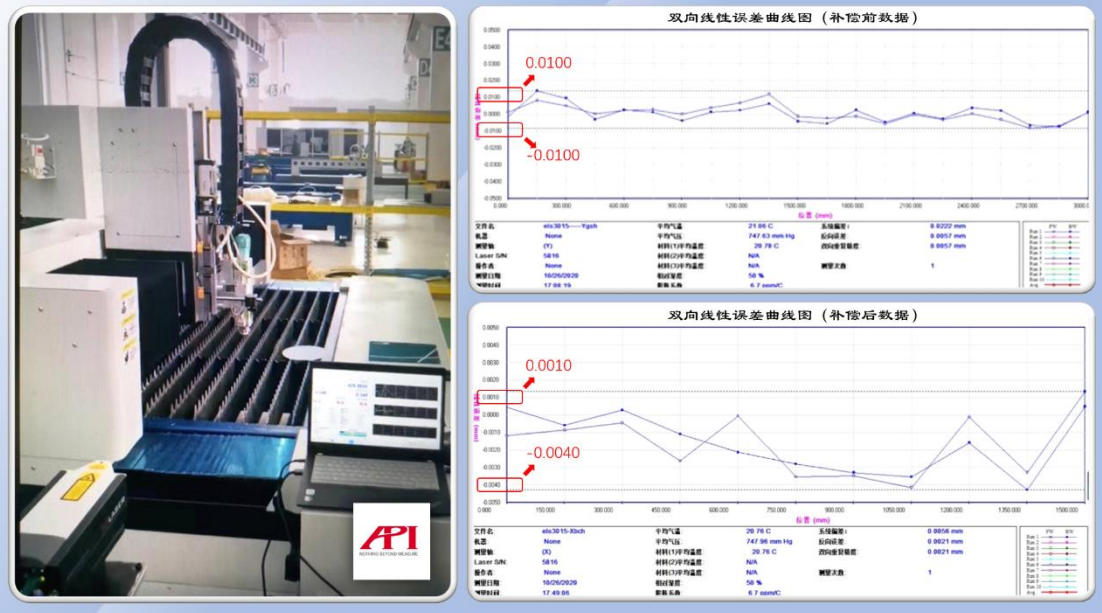

(Hình minh họa gốc: Biểu đồ đường cong sai số tuyến tính hai chiều trước bù trừ và sau bù trừ, kèm hình ảnh thực tế đo trên máy cắt laser với laptop điều khiển.)
Góc nhìn kỹ sư V-Proud: Bước 2 (hiệu chuẩn đương lượng xung) là bước rất dễ bị bỏ qua trong thực tế tại nhiều xưởng, vì nhiều kỹ thuật viên nghĩ đơn giản là "đo và bù luôn cho nhanh". Nhưng theo đúng quy trình chuẩn từ hãng, riêng bước hiệu chuẩn đương lượng xung đã có thể cải thiện được khoảng một phần ba độ chính xác tuyến tính - nghĩa là nếu bỏ qua bước này, dù có bù trừ ở bước sau thì kết quả cuối cùng vẫn không đạt tối ưu. Đây cũng là lý do vì sao quy trình hiệu chuẩn nên được thực hiện bởi kỹ sư có kinh nghiệm và tuân thủ đầy đủ trình tự, thay vì chỉ đo nhanh cho có số liệu báo cáo.
XD LASER là dòng giao thoa kế laser được API đăng ký bản quyền và được đánh giá cao trong ngành, sử dụng cho việc kiểm tra và hiệu chuẩn nhiều loại máy công cụ khác nhau. Thiết bị có thao tác thuận tiện, hiệu suất cao, với nhiều phiên bản 1D/3D/5D/6D để lựa chọn, đồng thời có cả bản tiêu chuẩn và bản độ chính xác cao (precision) nhằm đáp ứng đầy đủ nhu cầu đa dạng, từ xưởng sản xuất cho đến phòng thí nghiệm đo lường.
Trong đó, phiên bản 6D có thể đo đồng thời 6 thông số chỉ trong một lần lắp đặt, bao gồm: 1 sai số vị trí, 2 sai số độ thẳng, và 3 sai số góc. Những phép đo mà theo cách truyền thống thường cần đến vài ngày mới hoàn thành, khi sử dụng giao thoa kế laser sáu chiều XD LASER chỉ cần vài giờ đồng hồ là có thể hoàn tất. Kết quả ứng dụng thực tế cho thấy: hiệu suất làm việc được cải thiện tới 5 lần.
Dựa trên nền tảng nghiên cứu chuyên sâu về sai số máy công cụ, cùng với gần nửa thế kỷ tích lũy kinh nghiệm công nghệ, API đã xây dựng nên giải pháp API MTC (Machine Tool Calibration) - một hệ giải pháp kiểm tra máy công cụ toàn diện ở cấp độ chuyên gia, được tạo thành từ nhiều thiết bị kiểm tra hiệu chuẩn hiệu suất cao:
.png)

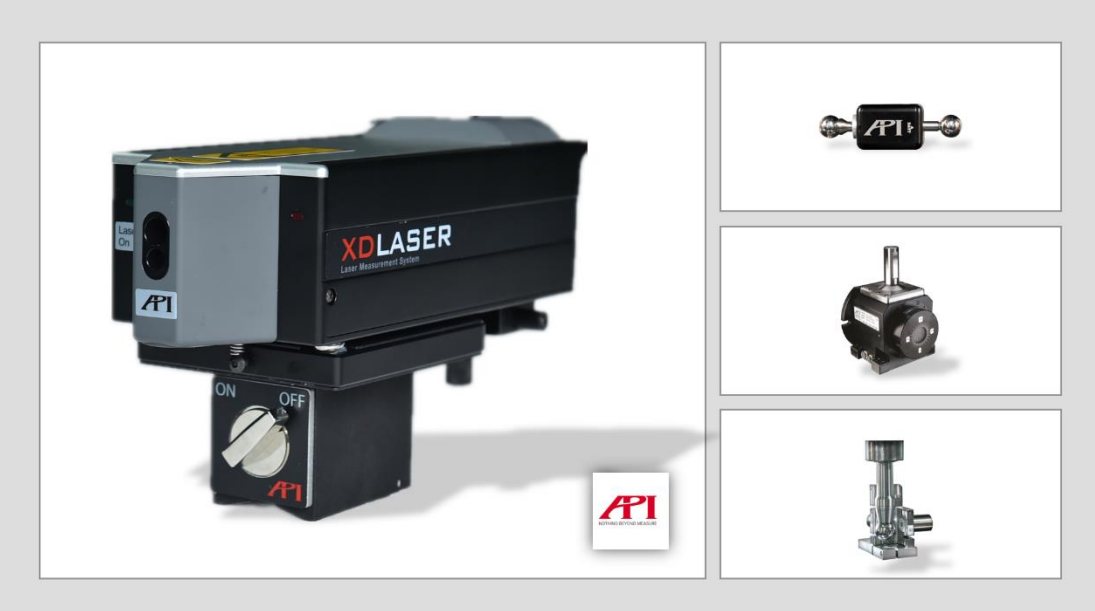

(Hình minh họa gốc: Bộ giải pháp hiệu chuẩn máy công cụ API MTC - Giao thoa kế XD LASER, Ballbar, thiết bị kiểm tra góc lắc Swivelcheck, thiết bị phân tích trục chính Spindlecheck.)
Góc nhìn kỹ sư V-Proud: Với các nhà máy tại Việt Nam sở hữu nhiều máy CNC, máy cắt laser đa trục (đặc biệt các trục xoay ABC dùng trong gia công 5 trục), việc chỉ dùng giao thoa kế đo tuyến tính và độ thẳng là chưa đủ để đánh giá toàn diện "sức khỏe" của máy. Bộ giải pháp API MTC với các thiết bị chuyên biệt cho từng loại sai số (góc quay, trục chính, độ tròn quỹ đạo) cho phép xây dựng một quy trình bảo trì dự phòng (predictive maintenance) toàn diện hơn nhiều so với việc chỉ kiểm tra định kỳ một vài thông số cơ bản - đặc biệt quan trọng với các dây chuyền vận hành liên tục, nơi một lần dừng máy đột xuất có thể gây thiệt hại sản lượng đáng kể.
Quý khách hàng quan tâm đến giải pháp bù trừ sai số bước vít, hiệu chuẩn máy cắt laser và máy công cụ CNC bằng giải pháp API MTC, vui lòng liên hệ V-Proud để được kỹ sư khảo sát và tư vấn giải pháp phù hợp cho từng loại máy tại nhà máy.
