Đầu đo CMM Renishaw PH20 – đo chạm 5 trục

PH20 là hệ đo chạm 5 trục dùng chuyển động đầu để thu điểm trên CMM. Khi nâng cấp hoặc thay mới, cần phân biệt cấu hình PH20 hiện hữu với PH20 PLUS thế hệ tiếp theo.

Tăng khả năng tiếp cận cho chương trình đo chạm CMM

Một chương trình nhiều điểm trên các mặt khác nhau có thể dành nhiều thời gian để chuyển vị trí và đổi hướng hơn là thu điểm. Cần tách thời gian chuyển động khỏi thời gian đo thực tế.

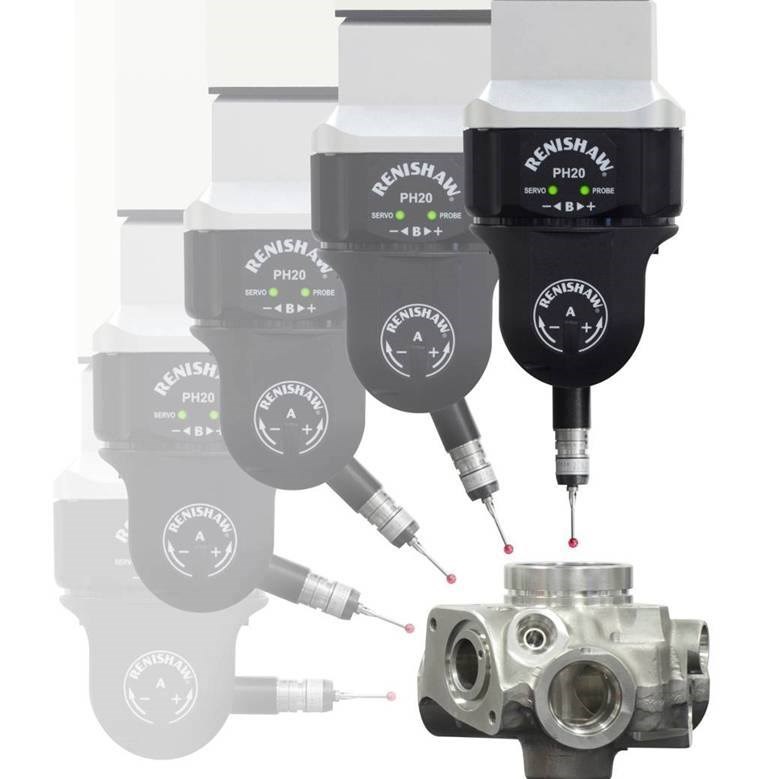

Đo điểm nhanh bằng chuyển động đầu

PH20 được thiết kế cho phép đo chạm: đầu đo thực hiện các chuyển động lấy điểm nhanh thay vì yêu cầu khung CMM thực hiện mọi chuyển động. Khả năng định hướng liên tục giúp tiếp cận đặc tính ở nhiều góc và giảm các bước phân độ riêng.

Phương pháp này phục vụ dữ liệu điểm để tính hình học. PH20 không được mô tả như hệ quét đa cảm biến REVO; cần chọn theo loại dữ liệu kiểm tra và cơ cấu máy.

Quản lý hệ PH20 đang sử dụng

Cần lưu đúng cấu hình đầu, module TP20, chiều dài làm việc, bộ điều khiển và phiên bản phần mềm. Hiệu chuẩn và các chương trình được xác lập cho tổ hợp cụ thể; tầm với của PH20 PLUS không được dùng thay cho đặc tính của đầu PH20 cũ.

Khi có vấn đề tiếp cận hoặc cần thay đầu, đối chiếu bản vẽ và cấu hình thực, kiểm tra cơ khí cùng hỗ trợ điều khiển trước khi quyết định phương án.

PH20 PLUS và hướng nâng cấp

Renishaw giới thiệu PH20 năm 2010; tháng 9/2026 hãng giới thiệu PH20 PLUS để thay hệ PH20, mở rộng chiều dài làm việc đến 300 mm khi dùng kim 50 mm. PH20 PLUS dùng module PE20 và có thể dùng TP20 qua PB20, ngoại trừ EF.

Đây là thông tin của PH20 PLUS, cần xác nhận riêng khi nâng cấp. Quy trình gồm khảo sát hệ, đối chiếu chương trình, chọn module, lắp/hiệu chuẩn và xác minh mẫu; không chỉ thay tên đầu trong phần mềm.

Ứng dụng minh họa: từ thao tác đến quyết định

PH20 dùng chuyển động đầu để chạm và phối hợp chuyển động 5 trục giữa các phép đo. Xây dựng tổ hợp TP20 phù hợp, hiệu chuẩn hệ và kiểm chứng đường đi ở các vùng khó tiếp cận.

Dữ liệu là các điểm chạm dùng đánh giá hình học; đây không phải đầu quét liên tục REVO. Tăng tốc chuyển vị trí không làm thay đổi yêu cầu lấy mẫu theo bản vẽ.

Đánh giá bằng chương trình nhiều hướng điển hình, đo cả độ lặp và thời gian chuyển/đo. Chỉ so sánh với hệ cũ khi cùng yêu cầu lấy dữ liệu và đánh giá.

Cách lựa chọn cấu hình cho công việc thực tế

PH20 đời trước và PH20 PLUS khác thế hệ; tầm với, rack và tổ hợp cần đối chiếu đúng bản. Không gán khả năng PLUS cho máy đang có đầu PH20 cũ.

Phương phápĐo chạm 5 trục
ModuleTP20 theo cấu hình PH20 được lắp

Quy trình triển khai và kiểm chứng

  1. Lập bản đồ cảm biến–đặc tính: Mỗi đặc tính cần được gán phương pháp thu dữ liệu; một cảm biến không mặc định thay cho tất cả loại đo.
  2. Xác nhận cấu hình hệ: Kiểm tra đầu, controller, phần mềm, holder và cổng thay; bố trí đường tiếp cận và chuẩn hiệu chuẩn.
  3. Kiểm chứng dữ liệu và đường đi: Đo mẫu đại diện theo nhiều hướng, đánh giá kết quả và chuyển động thực trước khi tối ưu thời gian.
  4. Tính toàn bộ chu trình: Bao gồm đổi cảm biến, hiệu chuẩn và xử lý kết quả, không chỉ tốc độ thu điểm trên catalogue.

Trao đổi cấu hình với V-Proud

Để tư vấn đúng cấu hình, hãy gửi V-Proud model máy, bộ điều khiển, hệ đầu đo đang dùng và bản vẽ các đặc tính cần kiểm tra. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

Thu điểm bằng chuyển động đầu

Hỗ trợ giảm chuyển động không cần thiết của khung CMM trong phép đo chạm.

Định hướng liên tục

Tăng khả năng tiếp cận các đặc tính góc trong phạm vi cấu hình hệ.

Có hướng đánh giá nâng cấp

PH20 PLUS bổ sung tầm với và module mới; cần xác nhận tương thích và phép đo đại diện khi chuyển hệ.

Giá trị sử dụng cần đánh giá trên ứng dụng

Giải quyết đúng hạn chế của quy trình

PH20 dùng chuyển động đầu để chạm và phối hợp chuyển động 5 trục giữa các phép đo. Xây dựng tổ hợp TP20 phù hợp, hiệu chuẩn hệ và kiểm chứng đường đi ở các vùng khó tiếp cận.

Dữ liệu phải dẫn đến quyết định kỹ thuật

Dữ liệu là các điểm chạm dùng đánh giá hình học; đây không phải đầu quét liên tục REVO. Tăng tốc chuyển vị trí không làm thay đổi yêu cầu lấy mẫu theo bản vẽ. Đánh giá bằng chương trình nhiều hướng điển hình, đo cả độ lặp và thời gian chuyển/đo. Chỉ so sánh với hệ cũ khi cùng yêu cầu lấy dữ liệu và đánh giá.

Đầu tư theo cấu hình có thể kiểm chứng

PH20 đời trước và PH20 PLUS khác thế hệ; tầm với, rack và tổ hợp cần đối chiếu đúng bản. Không gán khả năng PLUS cho máy đang có đầu PH20 cũ.

Hệ sản phẩm PH20 – thế hệ trước PH20 PLUS
Phương pháp Đo chạm 5 trục
Module TP20 theo cấu hình PH20 được lắp

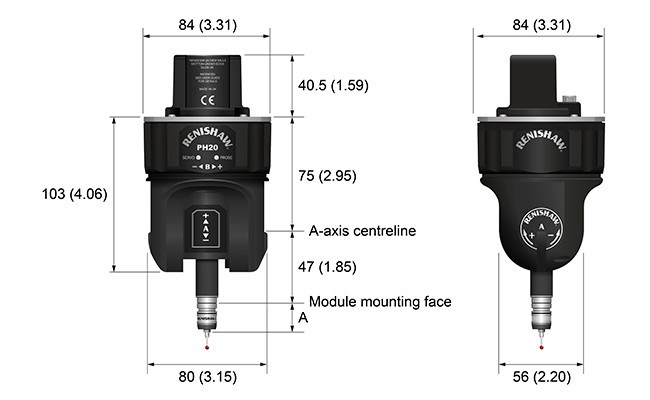

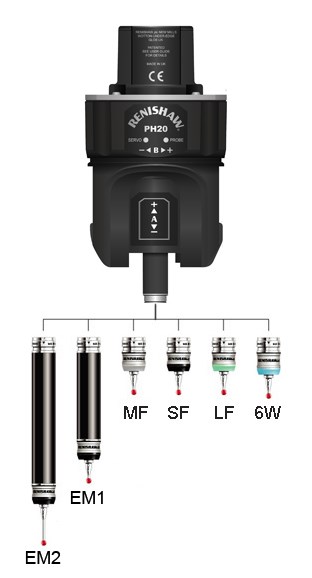

Phần hệ cần đối chiếu Bộ điều khiển, phần mềm, gá đầu và tổ hợp module/kim
Nâng cấp Đánh giá PH20 PLUS riêng; không gán tầm với 300 mm của PLUS cho PH20

Renishaw: nền tảng cảm biến và đo lường phục vụ sản xuất

Renishaw được David McMurtry và John Deer thành lập năm 1973 tại Anh, khởi nguồn từ đầu dò chạm dùng giải quyết một yêu cầu kiểm tra kích thước trong chế tạo động cơ. Từ cảm biến đầu tiên, hãng mở rộng sang đầu dò CMM, đo trên máy công cụ, điều khiển, phần mềm và hiệu chuẩn chuyển động.

Điểm cần nhìn khi chọn một sản phẩm Renishaw là vai trò của nó trong cả hệ đo: cảm biến tạo tín hiệu, cơ cấu gá tạo đường tiếp cận, giao diện/điều khiển xử lý chuyển động và tín hiệu, phần mềm dựng đặc tính rồi đánh giá theo yêu cầu. Chọn đúng từng thành phần và kiểm chứng toàn quy trình mới giúp dữ liệu sử dụng được cho quyết định sản xuất.

Hướng phát triển và vị trí của dòng sản phẩm

PH20 ứng dụng đo 5 trục vào nhiệm vụ chạm điểm và sử dụng hệ TP20. PH20 PLUS mở rộng khả năng tiếp cận theo cấu hình mới; hướng phát triển khác với nhánh REVO ưu tiên quét và đa cảm biến.

Vị trí của dòng sản phẩm trong hệ giải pháp

PH20 được giới thiệu năm 2010 trên nền tảng công nghệ chuyển động đầu 5 trục. PH20 PLUS được giới thiệu tháng 9/2026 để thay PH20 và mở rộng tầm với; các cấu hình cũ và mới cần được phân biệt trong bảo trì, lựa chọn và lập trình.
