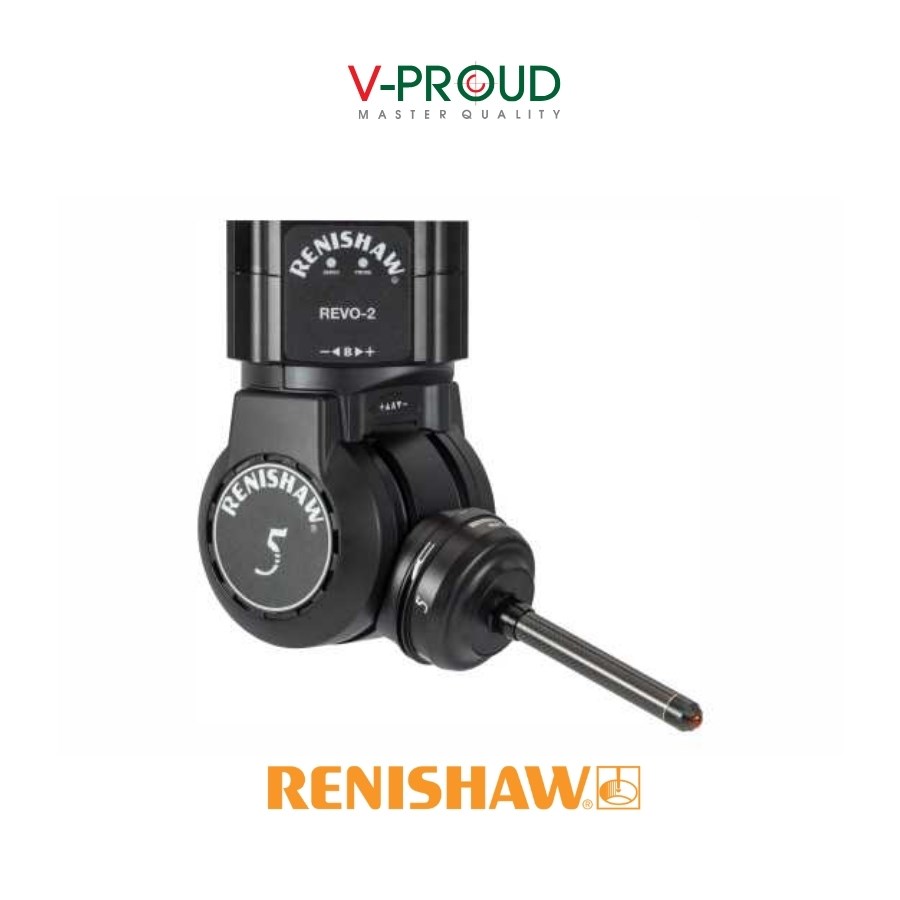

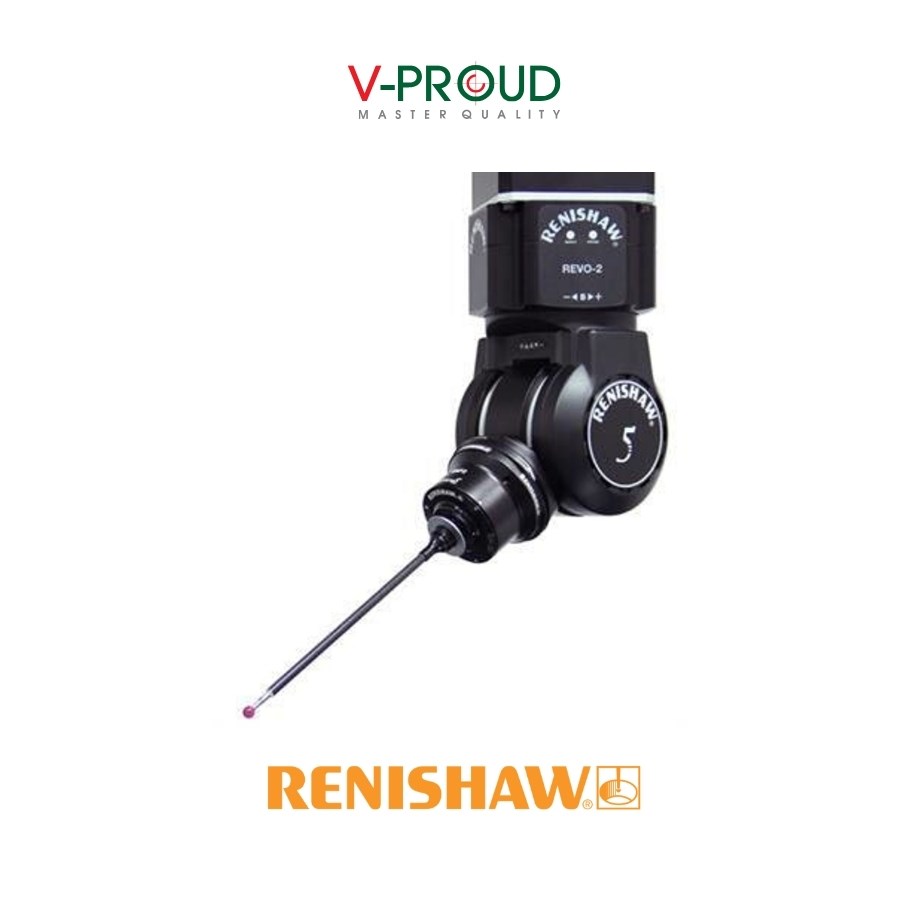

Hệ đo CMM 5 trục Renishaw REVO-2 – nền tảng đa cảm biến

REVO-2 phối hợp chuyển động CMM và đầu đo để quét, đo chạm và tích hợp các cảm biến chuyên dụng. Lựa chọn cảm biến theo kích thước, nhám, ảnh, chiều dày hoặc nhiệt độ cần kiểm tra.

Kết hợp kích thước, dạng và các lớp dữ liệu chuyên dụng

Một chi tiết có thể phải đi qua nhiều thiết bị vì cần quét, đo nhám hoặc đo đặc tính không phù hợp tiếp xúc. Mỗi lần chuyển/gá có thể làm tăng thao tác và việc liên hệ dữ liệu.

Từ nhiều công đoạn kiểm tra đến một hệ tham chiếu

Một chi tiết có thể cần đo kích thước, độ nhám và các đặc tính mà đầu chạm khó tiếp cận. REVO-2 là đầu của hệ đa cảm biến; mỗi cảm biến giải quyết một lớp dữ liệu riêng. Việc tích hợp trên cùng CMM giúp xây dựng chương trình thống nhất và hạn chế gá/chuyển chi tiết giữa các máy.

Ví dụ minh họa: kiểm tra mặt trụ bằng quét, độ nhám bằng SFP2 và các lỗ nhỏ bằng RVP khi cấu hình đáp ứng. Không thể có các phép đo đó chỉ bằng việc lắp đầu REVO-2 mà thiếu cảm biến/phần mềm cần thiết.

Nguyên lý chuyển động và giới hạn theo cảm biến

REVO-2 thực hiện chuyển động nhanh của đầu, phối hợp với ba trục CMM chuyển động tuyến tính tương đối chậm. Mục đích là hạn chế tác động động lực học của khung máy khi tăng nhịp thu dữ liệu.

RSP2 quét 2D và chạm 3D; RSP3 quét 3D với các góc đầu cố định trong phép quét; SFP2 đo nhám; RVP thu ảnh; RUP1 đo chiều dày siêu âm; RTP1 đo nhiệt độ. Cần phân biệt chức năng của từng cảm biến, không dùng thông số tốc độ chung cho mọi phép đo.

Điều kiện tích hợp vào CMM

Hệ cần điều khiển đồng bộ, phần mềm và vòng điều khiển tích hợp tương thích. UCC S5 cùng hệ công suất phù hợp là nền tảng Renishaw nêu cho đo 5 trục. Khi retrofit phải khảo sát khung, hành trình, động lực học và bộ điều khiển hiện có.

Bố trí các cổng thay đầu đo và MRS2 theo cảm biến, kích thước tổ hợp và trạng thái nhiệt yêu cầu. Hiệu chuẩn hệ và xác minh các chu trình thật sau khi lắp đặt.

Đánh giá đầu tư trên dữ liệu cần sử dụng

Ưu tiên các đặc tính đang gây nghẽn: thiếu dữ liệu hình dạng, mất thời gian đổi góc, nhiều lần gá hoặc tách công đoạn nhám. Đo một nhóm mẫu đại diện để so sánh khả năng đo và thời gian chu trình. Nếu chỉ cần chạm một số điểm rời rạc, nên so sánh cấu hình chạm 5 trục PH20 PLUS trước khi chọn đầy đủ hệ đa cảm biến.

Ứng dụng minh họa: từ thao tác đến quyết định

REVO-2 phối hợp chuyển động máy và đầu đo; các cảm biến tháo đổi phục vụ những nhiệm vụ khác nhau. Phải chọn cảm biến và phần mềm cho từng loại đặc tính, không chỉ mua đầu xoay.

RSP2/RSP3 thu dữ liệu tiếp xúc, SFP2 phục vụ nhám, RVP cho thị giác, RUP1 cho chiều dày siêu âm một phía và RTP1 cho nhiệt độ theo cấu hình.

So sánh năng lực và thời gian toàn bộ quy trình gồm đổi cảm biến, hiệu chuẩn, di chuyển và báo cáo. Chỉ gộp công đoạn khi từng phép đo đã được xác nhận đáp ứng.

Ví dụ tổ chức kiểm tra một chi tiết nhiều đặc tính

Một thân chi tiết có thể cần kích thước lỗ, dạng bề mặt và nhám tại vùng chức năng. Trước hết lập bảng đặc tính–cảm biến: nhiệm vụ nào RSP2/RSP3 có thể thực hiện, vị trí nào SFP2 cần tiếp cận, có thực sự cần RVP hay không. Chọn rack và đường thay sau khi đã chốt danh sách cảm biến, thay vì mua đủ cảm biến rồi tìm ứng dụng.

Các kết quả có thể được liên hệ với cùng hệ chuẩn trên CMM, nhưng mỗi cảm biến vẫn có quy trình hiệu chuẩn và cách diễn giải riêng. Khi đánh giá gộp công đoạn, so toàn bộ thao tác chuyển/gá giữa các máy với thời gian hiệu chuẩn/đổi cảm biến của phương án REVO. Điều kiện để gộp là phép đo đáp ứng yêu cầu, không chỉ việc cảm biến lắp được lên đầu.

Cách lựa chọn cấu hình cho công việc thực tế

Kiểm tra UCC S5, servo, phần mềm, rack/port và khoảng không cho mọi cảm biến; khả năng lắp cơ khí không phải bằng chứng toàn hệ hỗ trợ phép đo.

Quy trình triển khai và kiểm chứng

  1. Lập bản đồ cảm biến–đặc tính: Mỗi đặc tính cần được gán phương pháp thu dữ liệu; một cảm biến không mặc định thay cho tất cả loại đo.
  2. Xác nhận cấu hình hệ: Kiểm tra đầu, controller, phần mềm, holder và cổng thay; bố trí đường tiếp cận và chuẩn hiệu chuẩn.
  3. Kiểm chứng dữ liệu và đường đi: Đo mẫu đại diện theo nhiều hướng, đánh giá kết quả và chuyển động thực trước khi tối ưu thời gian.
  4. Tính toàn bộ chu trình: Bao gồm đổi cảm biến, hiệu chuẩn và xử lý kết quả, không chỉ tốc độ thu điểm trên catalogue.

Trao đổi cấu hình với V-Proud

Để tư vấn đúng cấu hình, hãy gửi V-Proud model máy, bộ điều khiển, hệ đầu đo đang dùng và bản vẽ các đặc tính cần kiểm tra. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

Chuyển động đồng bộ

Đầu đo nhận phần chuyển động nhanh, giảm nhu cầu tăng tốc toàn khung khi thu dữ liệu.

Các cảm biến bổ sung dữ liệu khác nhau

Cho phép chọn đúng phương pháp và liên kết kết quả trong hệ tham chiếu chung khi cấu hình đã tích hợp.

Đổi cảm biến theo chương trình

Rack và cổng phù hợp giúp chuyển giữa các phép kiểm tra mà vẫn giữ tổ chức chu trình tự động.

Giá trị sử dụng cần đánh giá trên ứng dụng

Giải quyết đúng hạn chế của quy trình

REVO-2 phối hợp chuyển động máy và đầu đo; các cảm biến tháo đổi phục vụ những nhiệm vụ khác nhau. Phải chọn cảm biến và phần mềm cho từng loại đặc tính, không chỉ mua đầu xoay.

Dữ liệu phải dẫn đến quyết định kỹ thuật

RSP2/RSP3 thu dữ liệu tiếp xúc, SFP2 phục vụ nhám, RVP cho thị giác, RUP1 cho chiều dày siêu âm một phía và RTP1 cho nhiệt độ theo cấu hình. So sánh năng lực và thời gian toàn bộ quy trình gồm đổi cảm biến, hiệu chuẩn, di chuyển và báo cáo. Chỉ gộp công đoạn khi từng phép đo đã được xác nhận đáp ứng.

Đầu tư theo cấu hình có thể kiểm chứng

Kiểm tra UCC S5, servo, phần mềm, rack/port và khoảng không cho mọi cảm biến; khả năng lắp cơ khí không phải bằng chứng toàn hệ hỗ trợ phép đo.

Nền tảng 3 trục CMM + 2 trục quay đầu đo
Đầu hệ thống REVO-2
Cảm biến RSP2, RSP3/RSP3-6, SFP2, RVP, RUP1, RTP1 theo cấu hình
Điều khiển UCC S5 và hệ công suất/phần mềm tương thích
Giao tiếp điều khiển UCCserver, I++ DME
Rack MRS2 với các cổng tương ứng cảm biến
Đặc tính của hệ đo Phải xác nhận theo CMM, cảm biến, bộ giữ kim, hiệu chuẩn và phép thử

Renishaw: nền tảng cảm biến và đo lường phục vụ sản xuất

Renishaw được David McMurtry và John Deer thành lập năm 1973 tại Anh, khởi nguồn từ đầu dò chạm dùng giải quyết một yêu cầu kiểm tra kích thước trong chế tạo động cơ. Từ cảm biến đầu tiên, hãng mở rộng sang đầu dò CMM, đo trên máy công cụ, điều khiển, phần mềm và hiệu chuẩn chuyển động.

Điểm cần nhìn khi chọn một sản phẩm Renishaw là vai trò của nó trong cả hệ đo: cảm biến tạo tín hiệu, cơ cấu gá tạo đường tiếp cận, giao diện/điều khiển xử lý chuyển động và tín hiệu, phần mềm dựng đặc tính rồi đánh giá theo yêu cầu. Chọn đúng từng thành phần và kiểm chứng toàn quy trình mới giúp dữ liệu sử dụng được cho quyết định sản xuất.

Hướng phát triển và vị trí của dòng sản phẩm

Renishaw giới thiệu REVO năm 2005. Hướng phát triển là phối hợp chuyển động 5 trục và hệ cảm biến tháo đổi, mở từ kích thước/hình học sang các lớp dữ liệu khác trên cùng nền tảng CMM.

Vị trí của dòng sản phẩm trong hệ giải pháp

REVO là nền tảng 5 trục được Renishaw phát triển cho đo CMM; PH20 sử dụng công nghệ chuyển động đầu cho đo chạm, còn REVO mở rộng nhiều phương pháp cảm biến. Chọn REVO-2 cần xem toàn chuỗi điều khiển–cảm biến–phần mềm.
