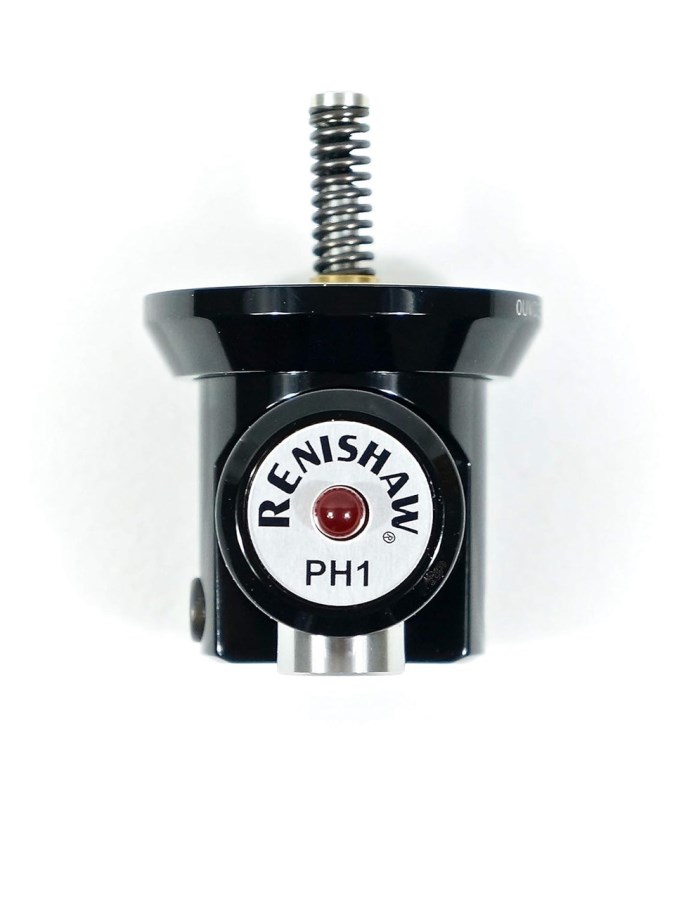

Đầu xoay CMM thủ công Renishaw PH1

PH1 là đầu xoay thủ công cho CMM, giúp thay đổi hướng tiếp cận đầu dò. Cần chọn đúng cán, kiểu gá đầu dò và giao diện của máy.

Khi nào cần đầu xoay thủ công?

Với lô đo nhỏ hoặc máy vận hành thủ công, người đo có thể cần thay hướng đầu dò để tiếp cận mặt bên và lỗ nghiêng mà không đầu tư hệ tự động. PH1 cung cấp phương án định hướng phù hợp kiến trúc đầu đo, nhưng thao tác khóa đầu và gọi đúng cấu hình vẫn thuộc quy trình vận hành.

Đầu xoay không thay thế cảm biến đo. Phải kết hợp đầu dò, module và phần mềm để thu điểm và tính các đặc tính hình học.

Chọn đúng kiểu gá và tư thế

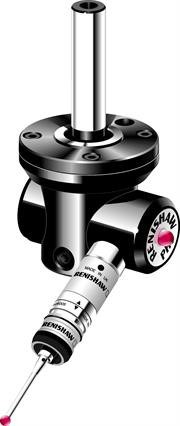

PH1 là đầu xoay điều chỉnh bằng tay với gá đầu dò M8. Chọn cán theo quill và xác lập góc sử dụng; không gọi đây là đầu phân độ tự động hoặc gán số vị trí của MH20i/MIH cho PH1.

Trước khi mua, ghi lại model CMM, kiểu gá, đầu dò/giao diện đang dùng và yêu cầu tầm với. Thông tin này quan trọng hơn việc chỉ so sánh kích thước đầu gá.

Triển khai và kiểm chứng

Lắp và khóa đúng hướng dẫn; khai báo tổ hợp; hiệu chuẩn trên cầu chuẩn ở các tư thế cần sử dụng rồi đo chuẩn/chi tiết đại diện. Khi đổi tư thế chưa được hiệu chuẩn hoặc thay tổ hợp, cần xác lập lại.

Nên cân nhắc đầu xoay tự động khi công việc lặp lại nhiều tư thế hoặc cần chạy chương trình không có người thao tác. Đầu thủ công phù hợp khi mức tự động hóa và nhịp kiểm tra thực tế cho phép.

Trao đổi cấu hình với V-Proud

Để tư vấn đúng cấu hình, hãy gửi V-Proud model máy, bộ điều khiển, hệ đầu đo đang dùng và bản vẽ các đặc tính cần kiểm tra. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

Linh hoạt hướng tiếp cận

Điều chỉnh đầu dò theo mặt cần kiểm tra, hỗ trợ tiếp cận hình học khó mà vẫn giữ cách gá hợp lý.

Cấu hình theo mức tự động hóa

Cho phép đánh giá nâng cấp theo số tư thế và thao tác thực tế, tránh chọn đầu tự động khi chưa có nhu cầu phù hợp.

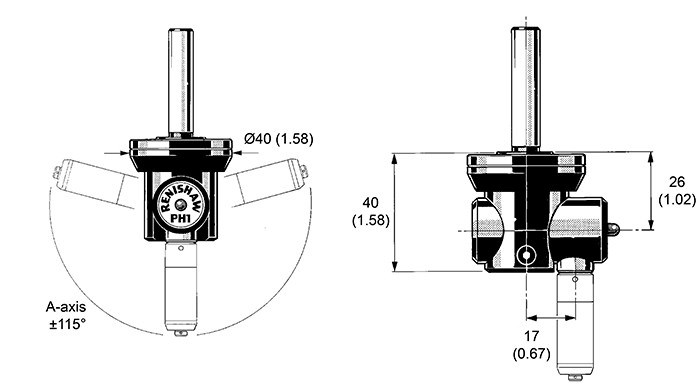

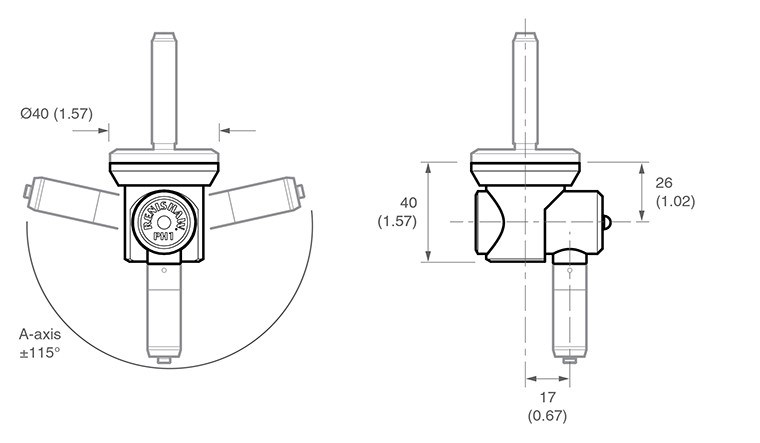

Gá đầu dòM8
Định hướngChỉnh thủ công bằng cơ cấu xoay
Chức năngNối đầu dò chạm với quill CMM; chọn cán phù hợp máy
Điều kiệnHiệu chuẩn tổ hợp và tư thế sử dụng theo hướng dẫn

Renishaw là doanh nghiệp công nghệ đo lường thành lập năm 1973, phát triển các hệ thống đo kích thước, đầu dò, điều khiển và hiệu chuẩn phục vụ sản xuất chính xác.

Vị trí của dòng sản phẩm trong hệ giải pháp

Nhóm đầu thủ công Renishaw gồm các cơ cấu cố định, chỉnh liên tục hoặc phân độ. MH20i, MIH và PH1 không có cùng cơ cấu khóa, loại gá hoặc số vị trí; phải đọc đúng model trước khi thay thế.
