Đầu xoay CMM thủ công Renishaw MH20i – chọn cấu hình lắp đặt

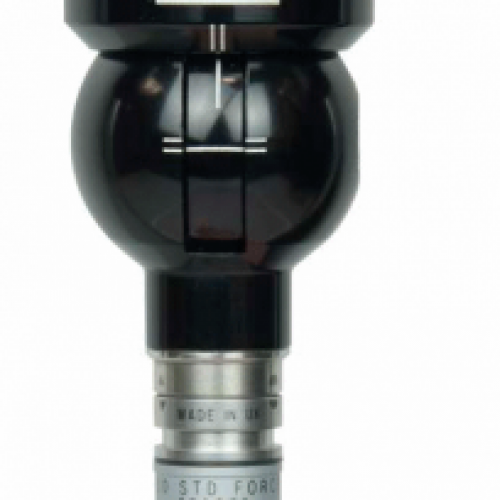

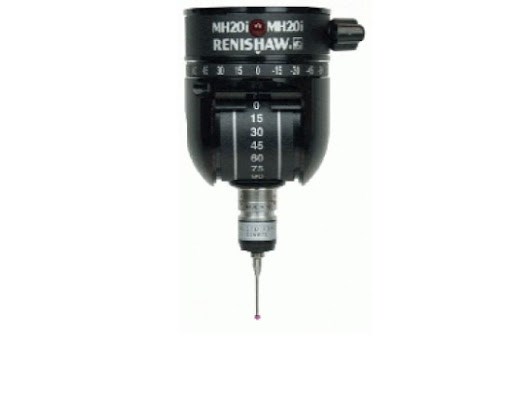

MH20i là đầu xoay thủ công cho CMM, giúp thay đổi hướng tiếp cận đầu dò. Tích hợp gá module TP20 để đổi tổ hợp đo đã hiệu chuẩn.

Khi nào cần đầu xoay thủ công?

Với lô đo nhỏ hoặc máy vận hành thủ công, người đo có thể cần thay hướng đầu dò để tiếp cận mặt bên và lỗ nghiêng mà không đầu tư hệ tự động. MH20i cung cấp phương án định hướng phù hợp kiến trúc đầu đo, nhưng thao tác khóa đầu và gọi đúng cấu hình vẫn thuộc quy trình vận hành.

Đầu xoay không thay thế cảm biến đo. Phải kết hợp đầu dò, module và phần mềm để thu điểm và tính các đặc tính hình học.

Chọn đúng kiểu gá và tư thế

MH20i tích hợp khớp module TP20. Có thể đổi module không phải hiệu chuẩn lại nếu từng tổ hợp module/kim ở mỗi tư thế cần dùng đã được hiệu chuẩn trước. Không áp đặc tính này cho mọi đầu xoay thủ công.

Trước khi mua, ghi lại model CMM, kiểu gá, đầu dò/giao diện đang dùng và yêu cầu tầm với. Thông tin này quan trọng hơn việc chỉ so sánh kích thước đầu gá.

Triển khai và kiểm chứng

Lắp và khóa đúng hướng dẫn; khai báo tổ hợp; hiệu chuẩn trên cầu chuẩn ở các tư thế cần sử dụng rồi đo chuẩn/chi tiết đại diện. Khi đổi tư thế chưa được hiệu chuẩn hoặc thay tổ hợp, cần xác lập lại.

Nên cân nhắc đầu xoay tự động khi công việc lặp lại nhiều tư thế hoặc cần chạy chương trình không có người thao tác. Đầu thủ công phù hợp khi mức tự động hóa và nhịp kiểm tra thực tế cho phép.

Trao đổi cấu hình với V-Proud

Để tư vấn đúng cấu hình, hãy gửi V-Proud model máy, bộ điều khiển, hệ đầu đo đang dùng và bản vẽ các đặc tính cần kiểm tra. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

Linh hoạt hướng tiếp cận

Điều chỉnh đầu dò theo mặt cần kiểm tra, hỗ trợ tiếp cận hình học khó mà vẫn giữ cách gá hợp lý.

Cấu hình theo mức tự động hóa

Cho phép đánh giá nâng cấp theo số tư thế và thao tác thực tế, tránh chọn đầu tự động khi chưa có nhu cầu phù hợp.

Số tư thế168, bước 15°
Gá moduleKhớp TP20
Kích thướcDài 61 mm; đường kính 48 mm
Khối lượng210 g
Lặp lại vị trí1,5 µm với TP20 và kim 10 mm; 2,5 µm với module EM2 và kim 10 mm

Renishaw là doanh nghiệp công nghệ đo lường thành lập năm 1973, phát triển các hệ thống đo kích thước, đầu dò, điều khiển và hiệu chuẩn phục vụ sản xuất chính xác.

Vị trí của dòng sản phẩm trong hệ giải pháp

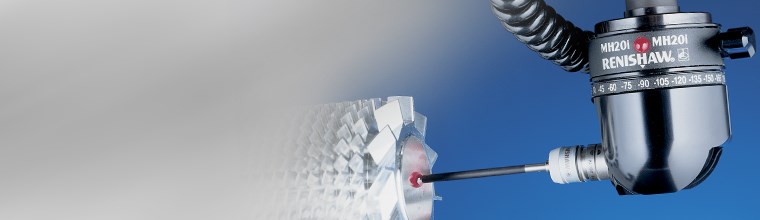

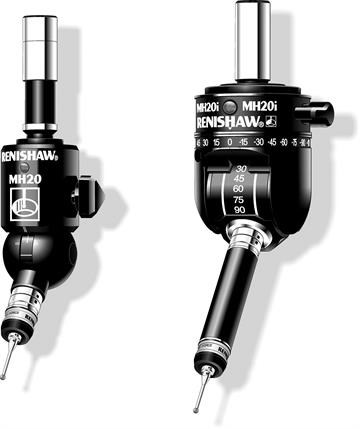

Nhóm đầu thủ công Renishaw gồm các cơ cấu cố định, chỉnh liên tục hoặc phân độ. MH20i, MIH và PH1 không có cùng cơ cấu khóa, loại gá hoặc số vị trí; phải đọc đúng model trước khi thay thế.
