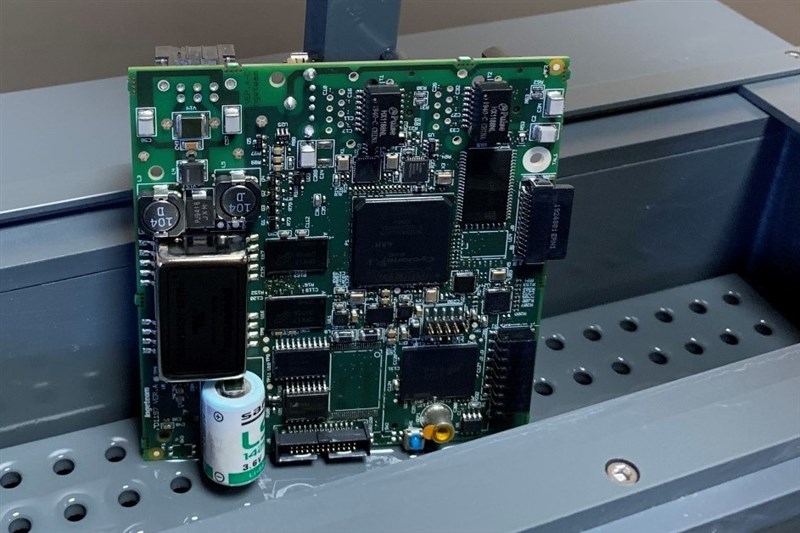

Trong quá trình sản xuất và lắp ráp điện tử (PCBA), chất lượng của một bo mạch phụ thuộc rất lớn vào độ tin cậy của các mối hàn. Một mối hàn hoàn hảo không chỉ đòi hỏi công nghệ hàn tiên tiến mà còn phụ thuộc vào tính hàn (solderability) của chính linh kiện và bề mặt bo mạch in (PCB). Để đo lường khách quan yếu tố sống còn này, Metronelec – nhà tiên phong với hơn 40 năm kinh nghiệm – đã mang đến hệ thống Solderability Tester / Wetting Balance.
Trong ngành công nghiệp sản xuất và lắp ráp điện tử (PCBA - Printed Circuit Board Assembly), chất lượng không chỉ là một mục tiêu phấn đấu mà là yếu tố sống còn quyết định uy tín của doanh nghiệp. Cùng với sự thu nhỏ liên tục của các linh kiện (miniaturization) và các yêu cầu khắt khe về độ tin cậy trong các lĩnh vực như ô tô (EV), hàng không vũ trụ và y tế, việc kiểm soát chất lượng ở cấp độ vi mô trở nên quan trọng hơn bao giờ hết.
Trong ngành công nghiệp sản xuất và lắp ráp điện tử (PCBA - Printed Circuit Board Assembly), chất lượng không chỉ là một mục tiêu phấn đấu mà là yếu tố sống còn quyết định uy tín của doanh nghiệp. Cùng với sự thu nhỏ liên tục của các linh kiện (miniaturization) và các yêu cầu khắt khe về độ tin cậy trong các lĩnh vực như ô tô (EV), hàng không vũ trụ và y tế, việc kiểm soát chất lượng ở cấp độ vi mô trở nên quan trọng hơn bao giờ hết.
Trong hệ sinh thái các nhà cung cấp thiết bị đo lường và kiểm tra chất lượng điện tử toàn cầu, Metronelec nổi lên như một biểu tượng của độ chính xác và sự đổi mới. Bài viết này sẽ đi sâu vào phân tích vai trò của kiểm soát chất lượng trong quy trình lắp ráp điện tử, đồng thời khám phá các giải pháp công nghệ cốt lõi mà Metronelec mang lại cho các nhà máy hiện đại.
Được thành lập từ năm 1975, Metronelec đã không ngừng hỗ trợ ngành công nghiệp điện tử và vi điện tử bằng việc cung cấp các giải pháp đổi mới, đáng tin cậy ở mọi giai đoạn của quy trình sản xuất. Có trụ sở tại Pháp, chuyên môn của Metronelec bao phủ một phạm vi ứng dụng rất rộng, từ việc kiểm soát chất lượng trong phòng thí nghiệm (Laboratory control) cho đến các dây chuyền sản xuất công nghiệp quy mô lớn.
Theo thời gian, danh mục sản phẩm của Metronelec đã được mở rộng mạnh mẽ. Hiện nay, hãng chuyên cung cấp thiết bị cho kiểm soát phòng thí nghiệm, kiểm tra ngoại quan (Control Inspection), sản xuất SMT (SMD Production) và sản xuất vi điện tử. Không chỉ giới hạn tại thị trường Châu Âu, các thiết bị của METRONELEC được phân phối trên toàn thế giới nhờ vào một mạng lưới rộng lớn các nhà phân phối được đào tạo bài bản, đảm bảo khả năng cung cấp dịch vụ bảo trì và hỗ trợ kỹ thuật trực tiếp tại địa phương. Điều này giúp các nhà máy gia công điện tử (EMS) và các nhà sản xuất thiết bị gốc (OEM) trên toàn cầu luôn an tâm khi đưa hệ thống của Metronelec vào dây chuyền cốt lõi của mình.
Quá trình lắp ráp bo mạch in (PCBA) là một chuỗi các bước phức tạp, từ in kem thiếc (solder paste printing), cắm linh kiện (pick and place), gia nhiệt (reflow soldering), cho đến hàn sóng (wave soldering). Tại bất kỳ công đoạn nào, chỉ một biến đổi nhỏ về nhiệt độ, chất lượng hóa chất (flux/chất trợ hàn), hoặc độ ẩm môi trường cũng có thể dẫn đến những sai lỗi nghiêm trọng.
Đặc biệt, kể từ khi Chỉ thị RoHS (Hạn chế sử dụng các chất độc hại) có hiệu lực, ngành điện tử đã chuyển đổi sang sử dụng hợp kim hàn không chì (Lead-free solder). Việc loại bỏ chì khiến nhiệt độ nóng chảy của thiếc hàn cao hơn, làm tăng sức căng bề mặt và giảm khả năng bám dính (wettability) của thiếc lên chân linh kiện và pad đồng. Bên cạnh đó, việc sử dụng các loại chất trợ hàn không cần làm sạch (no-clean flux) lại đặt ra một thách thức mới về các cặn hóa chất dư thừa (residues) để lại trên bo mạch sau khi hàn.
Nếu không có một quy trình kiểm soát chất lượng (QC) nghiêm ngặt để kiểm tra đầu vào của linh kiện (tính hàn) và kiểm tra đầu ra của bo mạch (độ sạch ion), nhà máy có thể phải đối mặt với tỷ lệ phế phẩm cao, hoặc tồi tệ hơn là các thiết bị hỏng hóc khi đã đến tay người tiêu dùng cuối.
Một bo mạch hoạt động tốt bắt nguồn từ những mối hàn hoàn hảo. Sự cố mối hàn lạnh (cold solder joint) hoặc mối hàn không ngấu thường xuất phát từ việc chân linh kiện hoặc bề mặt pad mạch in bị oxy hóa, khiến thiếc hàn không thể thấm ướt (wetting) và bám dính.

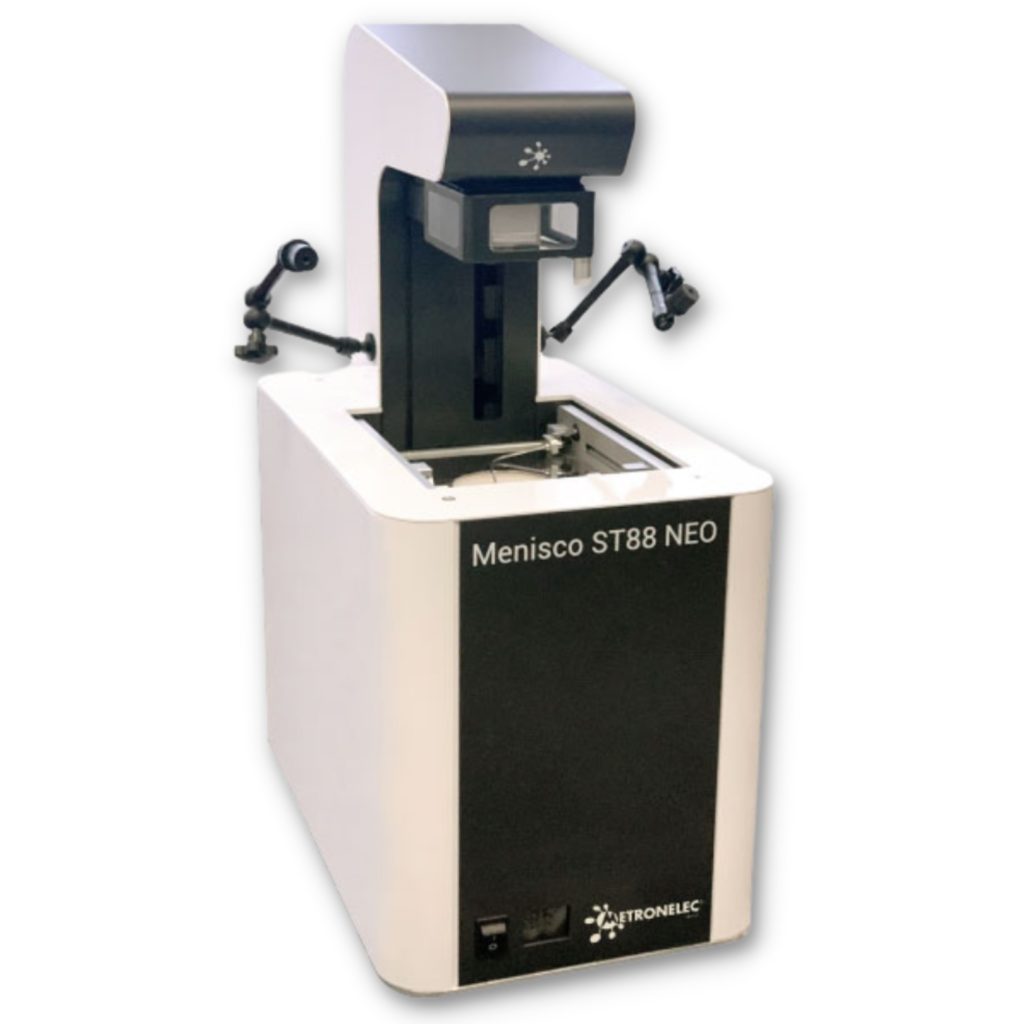

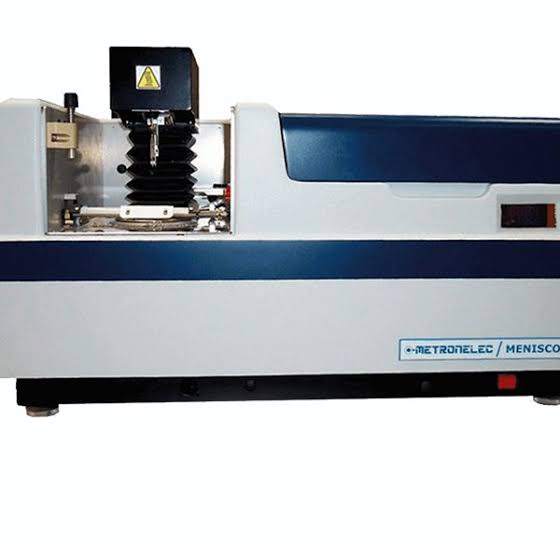

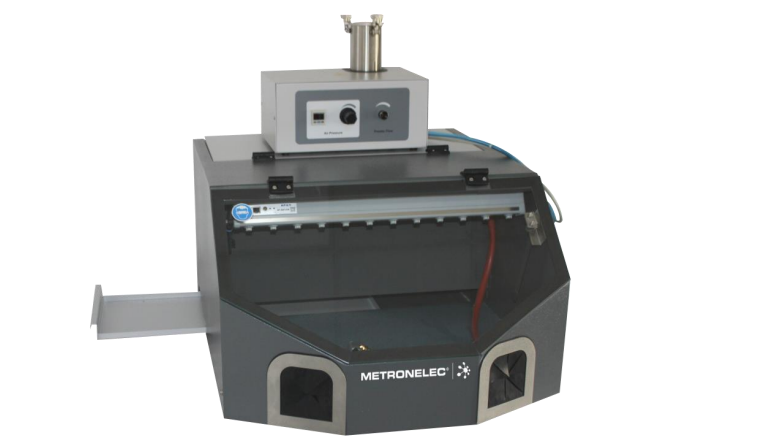

Để loại bỏ rủi ro này ngay từ khâu kiểm tra vật tư đầu vào (IQC), Metronelec cung cấp các hệ thống đo lường độ bám dính thiếc/tính hàn (Solderability Tester / Wetting Balance) linh hoạt, với thiết kế bao gồm hai mô-đun để thực hiện tất cả các loại bài kiểm tra tính hàn.
Thiết bị này hoạt động dựa trên nguyên lý cân bằng thấm ướt (Wetting Balance). Linh kiện sẽ được treo trên một hệ thống cân vi lượng (microbalance) cực kỳ nhạy cảm và được nhúng vào một bể thiếc nóng chảy. Khi thiếc hàn bắt đầu bám (thấm ướt) lên chân linh kiện, lực căng bề mặt sẽ kéo linh kiện xuống. Máy quét và phần mềm của Metronelec sẽ ghi lại toàn bộ lực này theo thời gian thực để vẽ ra một biểu đồ đường cong thấm ướt. Thông qua biểu đồ này, kỹ sư QC có thể đánh giá khách quan và chính xác thời gian thấm ướt, lực thấm ướt tối đa, từ đó kết luận xem lô linh kiện (hoặc bo mạch trần) đó có đủ tiêu chuẩn để đưa vào máy hàn SMT hay không.
Nếu kiểm tra tính hàn là "người gác cổng" ở đầu vào, thì kiểm tra độ sạch ion chính là "chốt chặn an toàn" ở đầu ra của quy trình PCBA.
Trong quá trình gia công PCBA, hóa chất từ chất trợ hàn (flux), mồ hôi từ tay người công nhân, hoặc hóa chất dư từ quá trình chế tạo bo mạch trần (PCB fabrication) có thể để lại các gốc ion (như Cl-, Br-, Na+). Trong môi trường có độ ẩm, mức ô nhiễm ion dư thừa này sẽ bị biến đổi thành chất điện phân, thu hút các ion di chuyển tự do. Quá trình này, dưới tác động của điện áp khi bo mạch hoạt động, sẽ dẫn đến hiện tượng Di cư Điện hóa (Electrochemical Migration - ECM). Hệ quả là sự phát triển của các "sợi nhánh" (dendrites) kim loại siêu nhỏ nối giữa hai chân linh kiện, hoặc gây ra tình trạng cách điện kém đi kèm với hiện tượng dòng rò (leakage currents). Đây là nguyên nhân hàng đầu gây ra hiện tượng đoản mạch (chập mạch) và làm giảm nghiêm trọng tuổi thọ, độ tin cậy của sản phẩm điện tử cuối cùng.
Nhận thức rõ tính nghiêm trọng của vấn đề, Metronelec đã phát triển dòng máy chuyên dụng để đánh giá độ sạch của bo mạch sau khi rửa, hoặc để kiểm định chất lượng khi nhà máy áp dụng các thông số quy trình hàn mới (như quy trình không làm sạch, phủ conformal coating, hoặc sử dụng hợp kim không chì với chất hoạt hóa mới). Việc kiểm tra này sẽ chỉ ra những rủi ro tiềm ẩn, đảm bảo an toàn cho quy trình lắp ráp và kéo dài tuổi thọ sản phẩm.

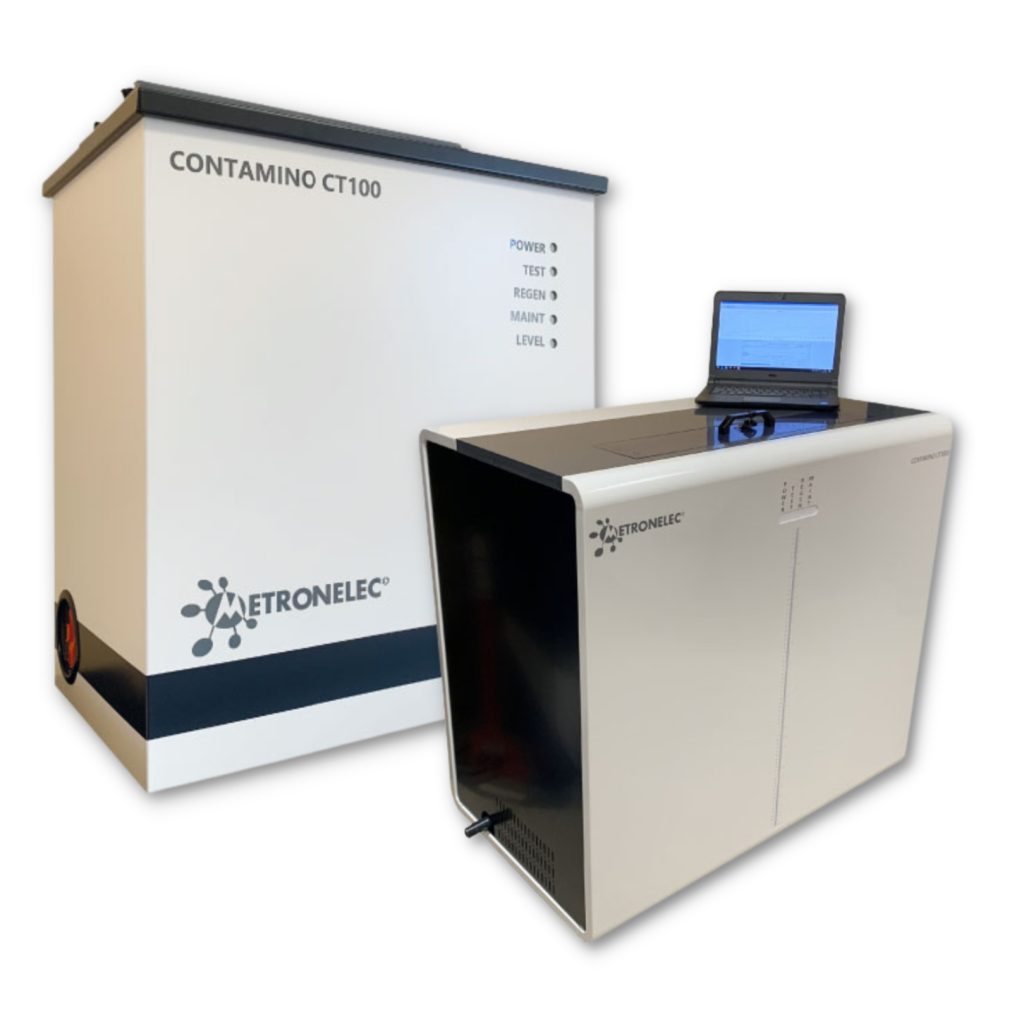

Dòng sản phẩm máy kiểm tra ô nhiễm ion của Metronelec bao gồm các model CT10, CT100 và CT1000, được thiết kế để mang lại khả năng kiểm tra đơn giản và chính xác. Quy trình kiểm tra bắt đầu bằng việc làm sạch hiệu quả mẫu vật bằng dung dịch hóa học bao gồm 2-Propanol (IPA) và nước khử ion (de-ionised water) theo tỷ lệ 75/25 hoặc 50/50. Thiết bị sẽ phân tích liên tục sự gia tăng của mức độ ô nhiễm bên trong dung dịch làm sạch khi nó chạy tuần hoàn qua hệ thống ống dẫn khép kín. Việc đo lường được thực hiện hoàn toàn tự động dựa trên thời gian được yêu cầu, cho thấy sự phát triển của mức độ ô nhiễm theo thời gian.
Tùy thuộc vào kích thước của bo mạch (PCBs) hoặc cụm lắp ráp mà nhà máy đang sản xuất, Metronelec cung cấp 3 kích thước buồng chứa (tank) khác nhau:
Hệ thống CT10: Có kích thước buồng 25 x 150 x 165 mm, phù hợp với các bo mạch lên đến 25 x 100 x 150 mm (kích thước tối thiểu của một bo mạch là 20 cm²).
Hệ thống CT100: Có kích thước buồng 80 x 290 x 350 mm, phù hợp với các bo mạch lên đến 80 x 250 x 350 mm (kích thước tối thiểu là 100 cm²).
Hệ thống CT1000: Có kích thước buồng 120 x 500 x 660 mm, phù hợp với các bo mạch cỡ lớn lên đến 120 x 500 x 660 mm (kích thước tối thiểu là 500 cm²). (Kích thước buồng của CT1000 cũng có thể được tùy chỉnh theo yêu cầu của khách hàng).
Độ chính xác của dòng máy Metronelec CT Series đến từ cảm biến đo độ dẫn điện (conductivity measuring cell) có độ chính xác cực cao, được tích hợp sẵn đầu dò bù trừ nhiệt độ. Cảm biến này được phát triển với sự hợp tác của chuyên gia hàng đầu thế giới trong lĩnh vực đo lường độ dẫn điện vi lượng, sở hữu độ nhạy xuất sắc ở mức 0.0001 µS/cm. Nhờ độ nhạy này, hệ thống có khả năng phát hiện các mức ô nhiễm cực kỳ thấp, kể cả trên những mẫu mạch có diện tích bề mặt nhỏ. Đặc biệt, hiệu suất đặc biệt của đầu dò cho phép sử dụng buồng chứa lớn hơn mà vẫn duy trì được độ chính xác, giúp người dùng không cần phải thay đổi cấu hình buồng đo khi kích thước mẫu thay đổi.
Trước mỗi lần đo mới, dung dịch kiểm tra sẽ được tái tạo tự động thông qua một hệ thống lọc nhằm đảm bảo độ dẫn điện của dung dịch luôn ở mức thấp hơn nhiều so với tiêu chuẩn quy định. Hệ thống lọc này bao gồm một lõi lọc chứa hạt nhựa trao đổi ion (ion exchange resin) tuổi thọ cao với dung tích một lít mỗi lõi. Dung dịch được tuần hoàn mạnh mẽ nhờ một máy bơm không cần bảo trì và một hệ thống van điện từ điều hướng giữa mạch tái tạo và mạch kiểm tra.
Kết quả kiểm tra từ máy Metronelec được hiển thị theo đúng chuẩn quốc tế: quy đổi ra lượng microgram tương đương NaCl trên mỗi cm² của mạch. Sự xuất sắc của thiết bị nằm ở khả năng tuân thủ hoàn toàn (fully compliance) với hàng loạt các tiêu chuẩn cao nhất của ngành công nghiệp điện tử và quân sự toàn cầu. Các tiêu chuẩn mà hệ thống Metronelec CT đáp ứng bao gồm:
Mil-P-28809 và Mil-STD-2000A (Tiêu chuẩn của Bộ Quốc phòng Mỹ).
Defense Standard 10/03 (Tiêu chuẩn Quốc phòng Anh).
IPC-TM-650 và IPC-TR-583 (Tiêu chuẩn của Hiệp hội Công nghiệp Kết nối Điện tử Quốc tế).
Các tiêu chuẩn IEC tương ứng.
Phần mềm đi kèm của máy hỗ trợ đa ngôn ngữ và sở hữu đầy đủ các tính năng lưu trữ truyền thống, đảm bảo khả năng truy xuất nguồn gốc (traceability) hoàn hảo cho quy trình quản lý chất lượng. Với tính năng đa nhiệm, kỹ sư hoàn toàn có thể làm việc trên các biểu đồ dữ liệu trong khi máy vẫn đang thực hiện quá trình đo.
Trong bối cảnh làn sóng dịch chuyển chuỗi cung ứng toàn cầu, Việt Nam và Đông Nam Á đang trở thành công xưởng sản xuất thiết bị điện tử quan trọng của thế giới. Các tập đoàn FDI lớn yêu cầu các nhà thầu phụ (Vendor) phải thiết lập một hệ thống quản lý chất lượng không có điểm mù.
Việc đầu tư vào các thiết bị đo lường chất lượng cao của Metronelec mang lại lợi tức đầu tư (ROI) khổng lồ thông qua việc:
Giảm tỷ lệ phế phẩm (Scrap rate): Phát hiện linh kiện hàn kém ngay từ vòng gửi xe, tránh đưa linh kiện lỗi lên dây chuyền SMT hàng loạt.
Ngăn chặn chi phí thu hồi sản phẩm (Product Recalls): Đảm bảo bo mạch hoàn toàn sạch ion trước khi xuất xưởng hoặc phủ bảo vệ, loại trừ rủi ro đoản mạch khi thiết bị hoạt động ở môi trường khắc nghiệt ngoài thực địa.
Nâng tầm hồ sơ năng lực (Profile): Sở hữu báo cáo kiểm tra (Inspection Reports) đạt chuẩn IPC và MIL-STD từ thiết bị Metronelec là tấm vé thông hành uy tín nhất để các nhà máy Việt Nam vượt qua các kỳ đánh giá (Audit) của đối tác quốc tế.
Chất lượng của một sản phẩm công nghệ cao được quyết định bởi những chi tiết nhỏ nhất. Với sự hỗ trợ từ các giải pháp kiểm soát chất lượng từ Metronelec — từ đánh giá tính hàn Wetting Balance cho đến kiểm tra ô nhiễm ion CT Series — các nhà máy lắp ráp điện tử hoàn toàn có thể tự tin làm chủ quy trình, nâng cao độ tin cậy của sản phẩm và gia tăng biên độ lợi nhuận.
Để tìm hiểu thêm về các cấu hình thiết bị Metronelec phù hợp với quy mô sản xuất của nhà máy, cũng như nhận tư vấn chuyên sâu về các giải pháp kiểm soát chất lượng bo mạch điện tử, Quý khách hàng vui lòng liên hệ trực tiếp với V-Proud chúng tôi để được hỗ trợ theo hotline/zalo: 0896 555 247.
