Trong thời đại số hóa và sản xuất thông minh, máy quét 3D cầm tay đã trở thành công cụ không thể thiếu trong các lĩnh vực: ô tô, hàng không, năng lượng, khuôn mẫu và bảo tồn di sản. Vậy chọn máy scan 3D như thế nào cho phù hợp?

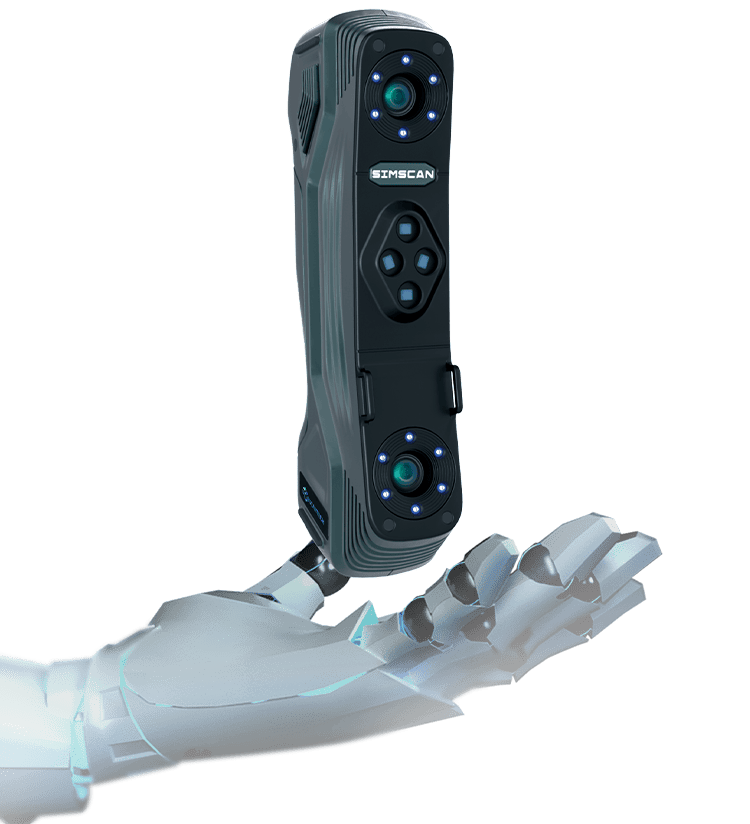

Tại sao chọn SIMSCAN?
Nhỏ gọn & linh hoạt: Kích thước chỉ 203 × 80 × 44 mm, dễ dàng cầm nắm và thao tác trong không gian chật hẹp.
Không dây – thao tác dễ dàng: Thiết kế không dây hoàn toàn, linh hoạt trong mọi tình huống đo lường.
Hiệu suất vượt trội: Tốc độ lên tới 6.3 triệu điểm/giây, độ chính xác cao ±0.020 mm.
3 chế độ quét: Quét nhanh, quét chi tiết, quét lỗ sâu – phù hợp nhiều ứng dụng khác nhau.
Thiết kế tối ưu cho không gian hẹp: Camera góc nghiêng cho phép quét hiệu quả các khu vực khuất như khe rãnh, lỗ sâu.
Ứng dụng tiêu biểu:
Ô tô: Khoang động cơ, cụm phanh, nắp capo
Cơ khí: Bánh răng, vỏ hộp số, linh kiện tiện/phay
Năng lượng: Mũi khoan dầu
Kỹ thuật: Kiểm tra sai lệch, đo GD&T, reverse engineering
Tại sao chọn KSCAN-MAGIC?
Laser kép: Kết hợp laser hồng ngoại và xanh, tăng khả năng xử lý bề mặt tối hoặc phản chiếu.
Photogrammetry tích hợp: Đo các vật thể lớn mà không cần target rời – tiết kiệm thời gian và chi phí.
Phạm vi quét rộng: Lên đến 3760 × 3150 mm – lý tưởng cho các kết cấu lớn.
5 chế độ quét linh hoạt: Bao gồm cả đo nhanh, đo chi tiết, quét sâu và đo khối lớn.
Tính năng nâng cao: Đo đường ống, đầu dò tiếp xúc, kiểm tra biên thông minh.
Ứng dụng tiêu biểu:
Năng lượng: Đế turbine, runner thủy điện
Ô tô: Khuôn pin, khuôn ép nhựa
Công nghiệp nặng: Máy đúc, thiết bị cỡ lớn
Tàu biển & đường sắt: Thân tàu, trục chân vịt, hệ thống phanh
>>> Xem thêm: Máy scan 3D KSCAN - MAGIC
Tại sao chọn NIMBLETRACK?
Không dây hoàn toàn: Tích hợp pin và bộ xử lý – không cần máy tính hay dây cáp.
Không cần target: Công nghệ theo dõi quang học thông minh – loại bỏ việc đánh dấu vật thể.
Thiết kế gọn nhẹ, di động: Phù hợp làm việc tại hiện trường, công trình.
Độ chính xác cao: ±0.025 mm, sai số thể tích chỉ 0.064 mm/m.
Ứng dụng tiêu biểu:
Hàng không: Máy bay, trực thăng
Ô tô: Thân xe, khuôn dập
Văn hóa – di sản: Hiện vật khảo cổ, tượng cổ
Khuôn mẫu: Khuôn ép nhựa, khuôn đúc, khuôn rèn
>>> Xem thêm: bảng giá máy scan 3D Nimble Track
Tại sao chọn TRACKSCAN SHARP?
Dành cho vật thể cực lớn: Quét thân tàu, cánh turbine gió, kết cấu nhà xưởng, máy móc khổng lồ.
Không dây, vận hành độc lập: Không cần nguồn ngoài, dễ dàng triển khai mọi lúc mọi nơi.
Trường quét siêu lớn: Tầm xa đến 8.5 m, thể tích đo lên tới 135 m³.
Độ chính xác vượt trội: Thu thập 4.86 triệu điểm/giây, sai số thể tích chỉ 0.048 mm (trên thể tích 10.4 m³).
Ứng dụng tiêu biểu:
Ô tô: Khuôn chi tiết phức tạp, nắp pin EV
Năng lượng: Cánh tuabin gió, stator
Tàu biển: Thân tàu, chân vịt
Di sản: Tượng lớn, mô hình trưng bày bảo tàng
|
Thiết Bị |
Kích Thước Vật Thể |
Tính Năng Chính |
Độ Chính Xác |
|
SIMSCAN |
Nhỏ – Vừa |
Nhỏ gọn, không dây, quét khe rãnh |
±0.020 mm |
|
KSCAN-MAGIC |
Nhỏ – Lớn |
Laser kép, 5 chế độ, photogrammetry tích hợp |
±0.020 mm |
|
NIMBLETRACK |
Nhỏ – Lớn |
Không target, không dây, theo dõi quang học |
±0.025 mm |
|
TRACKSCAN SHARP |
Nhỏ – Rất lớn |
Quét thể tích cực lớn, không target, không dây |
±0.048 mm (135 m³) |
Chúng tôi cung cấp các giải pháp quét 3D cầm tay hàng đầu từ Scantech, kèm theo dịch vụ tư vấn, demo tận nơi và hỗ trợ kỹ thuật chuyên sâu – giúp doanh nghiệp bạn lựa chọn thiết bị phù hợp nhất, tối ưu hiệu quả kiểm tra và đo lường.
