Trong ngành robot công nghiệp, gia công CNC và đo lường chính xác, cụm từ "6 bậc tự do" hay "6DOF" xuất hiện ngày càng nhiều, đặc biệt khi các nhà máy bắt đầu đầu tư vào robot có thị giác, hệ thống gắp phôi tự động hoặc khi cần đánh giá sai số hình học của máy công cụ, cánh tay robot. Tuy nhiên, không phải ai cũng hiểu rõ 6DOF thực chất là gì, tại sao nó khác với việc đo tọa độ X, Y, Z thông thường, và làm thế nào để biết một hệ thống đo 6DOF có đang cho ra kết quả đáng tin cậy hay không.
Bài viết này V-Proud sẽ tổng hợp toàn diện về 6DOF: từ định nghĩa, ứng dụng, nguyên lý đo, khái niệm "ground truth" (chuẩn đối chứng) dùng để kiểm tra độ tin cậy của chính hệ thống đo, cho đến các dòng thiết bị phổ biến đang được sử dụng trong công nghiệp hiện nay như Laser Tracker, XD Laser, Swivelcheck của API Metrology hay XL-80, XM-60 của Renishaw.
Phần trình bày về nguyên lý ground truth và các chỉ số đánh giá sai số trong bài viết được tổng hợp và diễn giải lại dựa trên nghiên cứu "Measurement Science for 6DOF Object Pose Ground Truth" của các tác giả Roger D. Eastman, Jeremy Marvel, Joseph Falco và Tsai H. Hong, thuộc Viện Tiêu chuẩn và Công nghệ Quốc gia Hoa Kỳ (NIST), công bố tại hội nghị IEEE Computer Vision and Pattern Recognition (CVPR) Workshops 2013, Portland, Oregon, Hoa Kỳ. Đây cũng là công trình hỗ trợ trực tiếp cho hạng mục công việc ASTM WK31638 của Tiểu ban ASTM E57.02 về phương pháp thử nghiệm đánh giá hiệu năng hệ thống đo pose tĩnh 6DOF. Phần nguyên lý rigid body/marker trong mục III.3 được tham khảo từ tài liệu kỹ thuật chính thức của Qualisys (Qualisys Track Manager Documentation, mục "6DOF tracking of rigid bodies"). Nguồn đầy đủ được liệt kê tại mục Tài liệu tham khảo cuối bài để độc giả có thể xác thực bài nghiên cứu của chúng tôi.

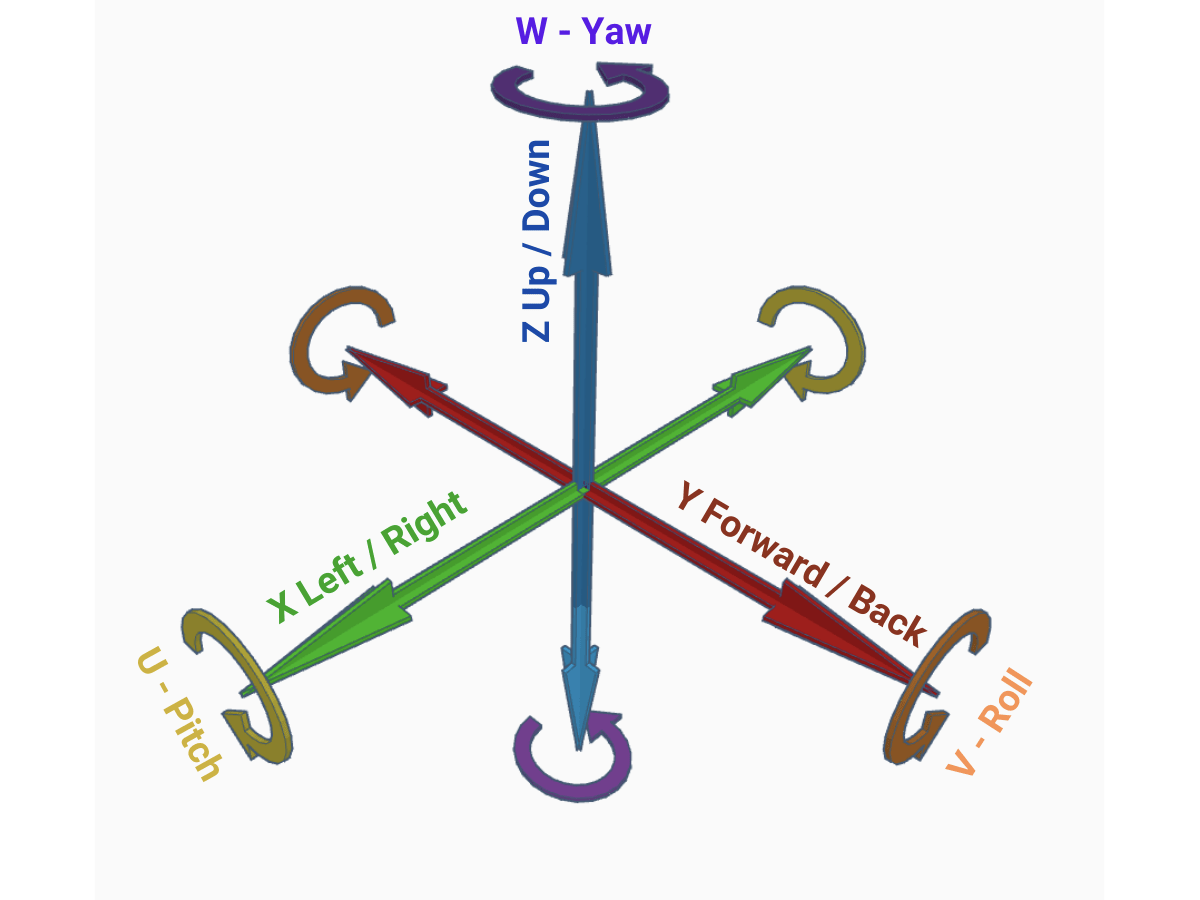

6DOF là cách mô tả đầy đủ nhất vị trí và hướng của một vật thể rắn (rigid body) trong không gian ba chiều. Một điểm đơn lẻ chỉ cần ba con số (X, Y, Z) để xác định vị trí, nhưng một vật thể thực — như một chi tiết cơ khí, đầu robot, hay bàn máy CNC — còn cần biết nó đang "xoay" theo hướng nào. Chính vì vậy, việc đo 6DOF không chỉ dừng lại ở đo tọa độ mà còn phải đo được cả góc nghiêng, góc lệch của vật thể so với một hệ quy chiếu chuẩn.
Sáu bậc tự do bao gồm hai nhóm thông số:
Khi kết hợp cả sáu thông số này lại, ta có được pose (tư thế/vị thế) đầy đủ của vật thể — tức là biết chính xác vật thể đang ở đâu và đang "nhìn" theo hướng nào trong không gian ba chiều.

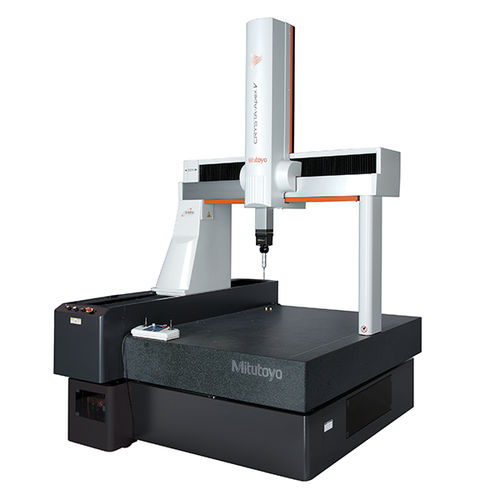

Đây là điểm nhiều người mới tìm hiểu hay nhầm lẫn. Đo 3D thông thường (ví dụ dùng máy CMM chạm từng điểm) trả về tọa độ của một điểm hình học — ba con số duy nhất. Trong khi đó, để xác định pose của một vật thể rắn (rigid body) trong không gian, ta cần tối thiểu ba điểm không thẳng hàng gắn cố định trên vật thể đó, từ đó mới suy ra được đầy đủ cả vị trí lẫn hướng xoay của toàn bộ vật thể. Nói cách khác, 3D trả lời câu hỏi "điểm đó ở đâu", còn 6DOF trả lời câu hỏi "vật thể đó đang ở đâu và đang hướng về phía nào".
Đây cũng chính là nguyên lý nền tảng được nhiều hệ thống theo dõi chuyển động quang học (optical motion capture) áp dụng: một "rigid body" trong các phần mềm đo 6DOF được định nghĩa từ tối thiểu ba marker (điểm đánh dấu phản quang hoặc phát sáng) gắn ở vị trí cố định trên vật thể. Phần mềm sẽ nhận diện cụm marker này trong mỗi khung hình và tính ngược ra ma trận vị trí – hướng xoay của toàn bộ vật thể.
.png)

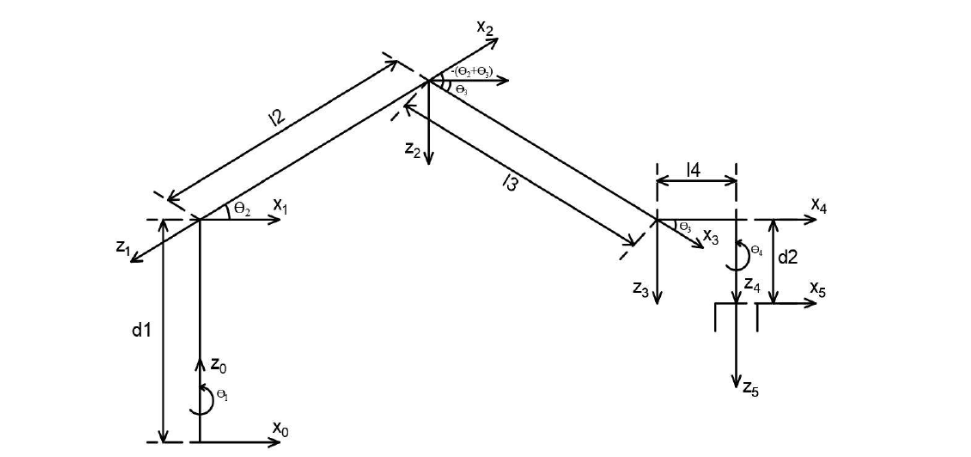

Trong thực hành kỹ thuật, pose 6DOF của một vật thể thường được biểu diễn bằng một ma trận biến đổi đồng nhất (homogeneous transformation matrix) kích thước 4x4, gồm:
Cách biểu diễn này cho phép các kỹ sư dễ dàng quy đổi tọa độ giữa nhiều hệ quy chiếu khác nhau — ví dụ từ hệ tọa độ của cảm biến, sang hệ tọa độ của robot, sang hệ tọa độ của chi tiết gia công — chỉ bằng các phép nhân ma trận, thay vì phải tính riêng lẻ từng thành phần tịnh tiến và xoay. Đây cũng là nền tảng toán học được sử dụng trong hầu hết các phần mềm điều khiển robot, phần mềm CAD/CAM và các thuật toán thị giác máy (machine vision) hiện nay.
.png)
Máy móc "nhìn" và thao tác trong môi trường có cấu trúc (structured environment) — tức là phôi luôn được đặt cố định đúng một vị trí trong đồ gá — chỉ cần biết vài thông số đơn giản là đủ. Nhưng khi robot cần hoạt động linh hoạt hơn: nhặt một chi tiết nằm lộn xộn trong thùng, lắp ráp một bộ phận có thể lệch hướng, hoặc kiểm tra xem một cụm chi tiết đã được đặt đúng vị trí và đúng góc xoay hay chưa — thì chỉ biết tọa độ X, Y, Z thôi là không đủ. Robot hoặc hệ thống kiểm tra bắt buộc phải biết thêm cả ba góc xoay để tính được đường tiếp cận, góc kẹp, hoặc góc lắp ráp chính xác.

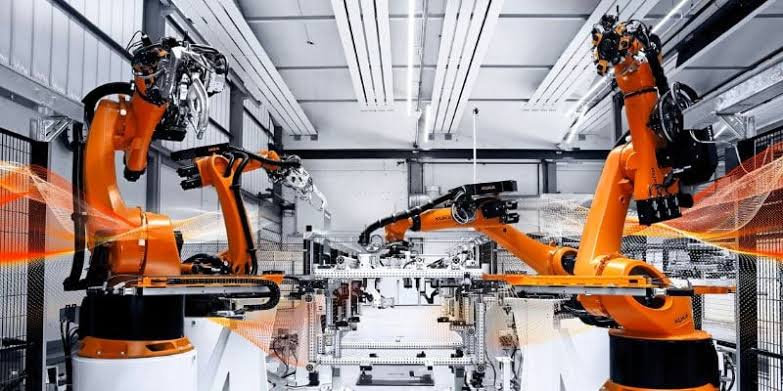

Đo 6DOF không phải là một khái niệm hàn lâm mà đang được ứng dụng rất rộng trong sản xuất hiện đại:
Chung quy lại, bất cứ khi nào một hệ thống cần biết chính xác một vật thể "đang ở đâu và đang hướng về phía nào" trong không gian ba chiều, đó là lúc bài toán 6DOF xuất hiện.
Về cơ bản, có ba nhóm phương pháp chính đang được sử dụng để đo pose 6DOF trong công nghiệp và nghiên cứu, mỗi nhóm có ưu – nhược điểm riêng về độ chính xác, phạm vi đo và chi phí.
.png)
Đại diện tiêu biểu của nhóm này là Laser Tracker kết hợp với đầu đo chủ động (active target). Nguyên lý hoạt động: đầu phát của Laser Tracker xác định khoảng cách bằng cách đo thời gian bay hoặc giao thoa của chùm tia laser phản xạ lại từ một gương phản xạ (retroreflector/SMR), kết hợp với hướng góc quét để suy ra tọa độ 3D (X, Y, Z). Để đo được cả ba góc xoay (thành phần hướng), hệ thống cần thêm một đầu đo chủ động dạng con quay (gimbaled active target) gắn trên chính vật thể cần đo, tự động xoay để luôn hướng ngược trở lại đầu phát.
Đây là nhóm phương pháp có độ chính xác cao nhất trong tất cả các phương pháp đo 6DOF hiện có, nhưng đi kèm là chi phí đầu tư lớn, yêu cầu tầm nhìn thẳng liên tục giữa đầu phát và đầu đo (line-of-sight), và tại một thời điểm mỗi đầu phát Laser Tracker thường chỉ theo dõi được một vật thể duy nhất.
Khác với việc dùng cảm biến để "đo" pose, nhóm phương pháp này tạo ra pose đã biết trước bằng chính kết cấu cơ khí của đồ gá. Vật thể (artifact) được gắn lên một đồ gá có các nấc xoay, nấc dịch chuyển với góc và khoảng cách đã được xác định chính xác từ trước (ví dụ các lỗ căn chỉnh cách nhau góc cố định, các nấc xoay 10°, 30°...). Khi đó, pose của vật thể so với đồ gá được biết trước một cách tường minh thông qua chính cấu hình lắp đặt, mà không cần một cảm biến riêng biệt nào để "đo" lại.
Ưu điểm của cách tiếp cận này là chi phí thấp hơn nhiều so với hệ thống cảm biến, có thể đặt nhiều vật thể cùng lúc trên một đồ gá, và thao tác nhanh, thuận tiện cho việc tạo dữ liệu kiểm định lặp lại nhiều lần. Nhược điểm là độ chính xác thấp hơn đáng kể so với Laser Tracker, và phạm vi hoạt động (range) bị giới hạn bởi kích thước vật lý của đồ gá. Vật liệu chế tạo đồ gá (nhôm gia công CNC hay tấm gỗ công nghiệp MDF cắt laser) cũng ảnh hưởng trực tiếp đến độ cứng vững, độ mòn theo thời gian sử dụng và do đó ảnh hưởng đến độ chính xác của pose tham chiếu.
Nhóm phương pháp này sử dụng nhiều camera quang học bố trí xung quanh vùng đo, kết hợp với các marker (điểm đánh dấu phản quang hồng ngoại hoặc marker chủ động phát tín hiệu) gắn trên vật thể. Phần mềm xử lý ảnh từ nhiều góc camera để tái tạo vị trí 3D của từng marker, sau đó ghép nhóm các marker thuộc cùng một vật thể lại thành một "rigid body" và tính ra pose 6DOF hoàn chỉnh (đây chính là nguyên lý được các phần mềm theo dõi chuyển động như Qualisys Track Manager sử dụng).
Để một cụm marker có thể được nhận diện ổn định thành một rigid body và cho ra pose chính xác, việc bố trí marker cần tuân theo một số nguyên tắc quan trọng:
Phương pháp này rất phù hợp cho các ứng dụng cần theo dõi chuyển động 6DOF theo thời gian thực của nhiều vật thể trong một không gian đo cố định, ví dụ nghiên cứu động học robot, kiểm tra rung động kết cấu, hoặc mô phỏng chuyển động trong phòng thí nghiệm.
Đây là phần thường bị bỏ qua nhưng lại cực kỳ quan trọng: khi một nhà cung cấp hệ thống thị giác hay cảm biến 6DOF công bố thông số độ chính xác, làm sao người dùng biết con số đó là đáng tin cậy? Câu trả lời nằm ở khái niệm ground truth (chuẩn đối chứng) và hệ thống chuẩn đối chứng (Ground Truth System – GTS).
Một nguyên tắc kinh điển trong đo lường là hệ thống dùng làm chuẩn đối chứng (GTS) phải có độ chính xác cao hơn hệ thống cần đánh giá ít nhất một bậc độ lớn (khoảng 10 lần). Nói cách khác, muốn kiểm chứng độ chính xác thật sự của một hệ thống thị giác 6DOF, người ta không thể chỉ dựa vào chính hệ thống đó, mà cần một hệ thống tham chiếu độc lập, chính xác hơn hẳn, để so sánh.
Trên thực tế, hệ thống chuẩn đối chứng có độ chính xác cao nhất thường rất đắt đỏ và phức tạp khi vận hành, nên trong chuỗi truy xuất nguồn gốc đo lường (traceability chain), người ta thường phân thành:
Nghiên cứu của Eastman, Marvel, Falco và Hong (NIST, 2013) đã mô tả và đo đạc thực nghiệm ba dạng hệ thống chuẩn đối chứng 6DOF được nhóm nghiên cứu trực tiếp phát triển và sử dụng tại NIST, phục vụ cho nỗ lực xây dựng tiêu chuẩn ASTM WK31638 nói trên. Ba hệ thống được nhóm tác giả đặt tên và công bố số liệu độ chính xác thực nghiệm như sau:
a. Laser Tracker (chuẩn tham chiếu)
Đây là hệ thống chính xác nhất trong ba hệ thống, sử dụng đầu đo chủ động dạng con quay để đo cả vị trí lẫn hướng xoay tĩnh. Theo số liệu thực nghiệm công bố trong nghiên cứu, sai số vị trí trung bình của hệ thống chỉ khoảng 0,015 mm và sai số góc xoay trung bình khoảng 0,03 độ — chính xác hơn hẳn hai hệ thống còn lại. Nhược điểm là chi phí đầu tư rất cao (nhóm nghiên cứu ước tính khoảng 150.000 USD cho một hệ thống), chỉ theo dõi được một vật thể tại một thời điểm, và đầu đo chủ động (nặng khoảng 1,4 kg) khá cồng kềnh nên hạn chế vị trí gắn đặt.

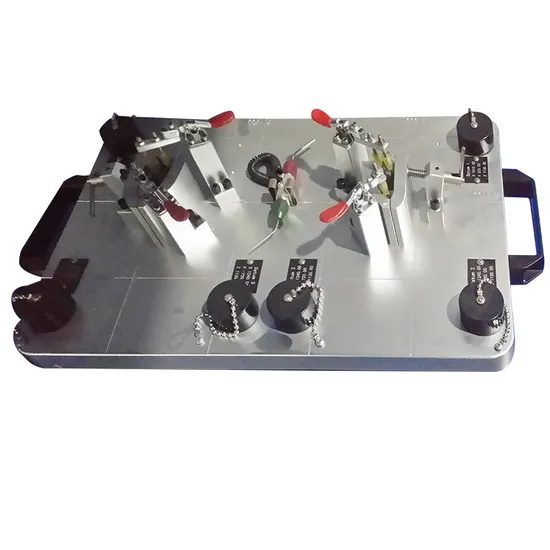

b. Đồ gá cơ khí bằng nhôm gia công chính xác – ký hiệu GT2011 (chuẩn chuyển tiếp)

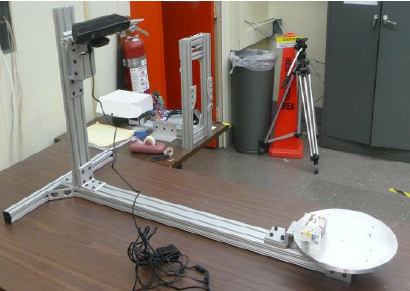

Nhóm nghiên cứu NIST đặt tên hệ thống này là GT2011: một khung đồ gá bằng nhôm dạng module, có mâm xoay với các nấc góc cố định (dịch chuyển 10 độ/nấc) và các bộ offset cơ khí để thay đổi độ nghiêng vật thể, cho phép gắn đồng thời tối đa 4 vật thể mẫu trên cùng một mâm xoay. Chi phí ước tính khoảng 4.000 USD — chỉ bằng một phần nhỏ so với Laser Tracker — nhưng đổi lại sai số vị trí trung bình tăng lên khoảng 0,49 mm và sai số góc trung bình khoảng 0,15 độ, đồng thời phạm vi hoạt động bị giới hạn trong bán kính khoảng 0,6 – 2,0 m quanh mâm xoay.

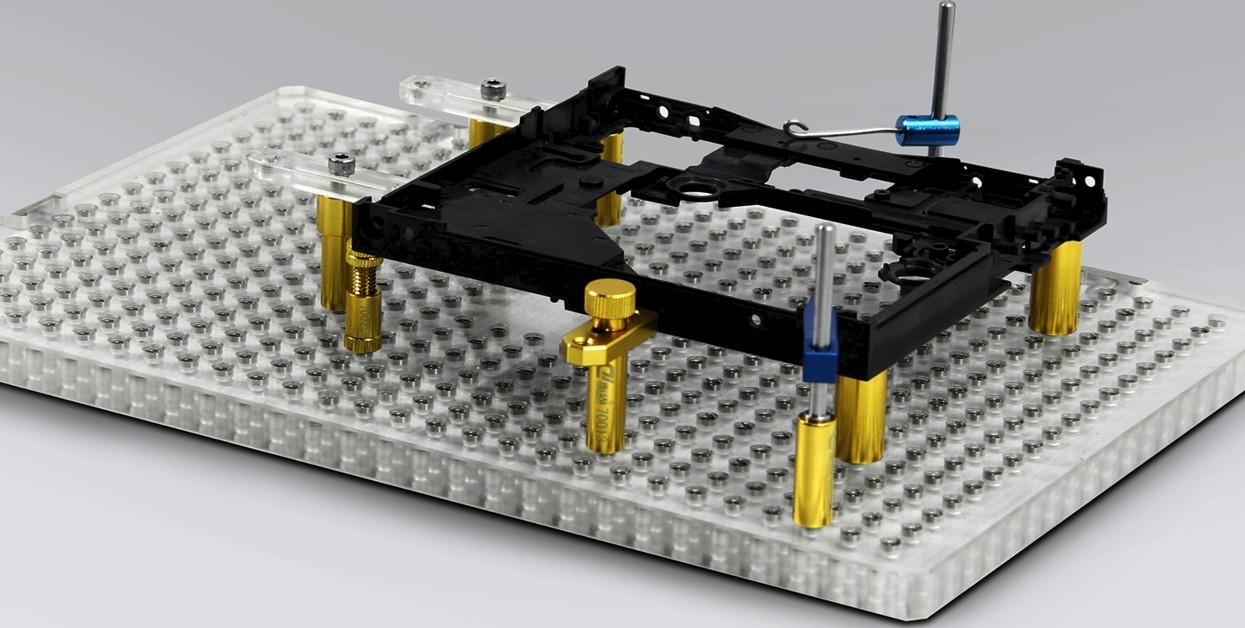

c. Đồ gá module bằng vật liệu tấm nhẹ, cắt laser – ký hiệu GT2012 (chuẩn chuyển tiếp chi phí thấp)
Là phiên bản cải tiến được nhóm nghiên cứu đặt tên GT2012, theo hướng module hóa tối đa và giảm chi phí sản xuất: sử dụng tấm ván MDF dày 6,4 mm cắt bằng laser, lắp ráp kiểu ghép hình với các "chìa khóa xoay" cho 12 nấc góc (mỗi nấc 30 độ). Ưu điểm lớn nhất là chi phí cực thấp — nhóm nghiên cứu công bố khoảng 400 USD — và có thể mở rộng gần như không giới hạn số lượng vật thể trên một mặt bằng lớn. Đánh đổi lại, vật liệu MDF kém cứng vững hơn nhôm và dễ mòn hơn khi dùng lặp lại (nhóm nghiên cứu ghi nhận sai số này chủ yếu đến từ khe hở khoảng 0,2 mm của quá trình cắt laser), khiến sai số vị trí trung bình tăng lên khoảng 0,58 mm và sai số góc trung bình khoảng 0,17 độ.
Có thể tóm tắt sự đánh đổi giữa ba nhóm giải pháp chuẩn đối chứng 6DOF như sau:
| Tiêu chí | Hệ thống cảm biến (Laser Tracker) | Đồ gá cơ khí bằng nhôm | Đồ gá module vật liệu nhẹ |
|---|---|---|---|
| Độ chính xác vị trí | Cao nhất (cấp micromet) | Trung bình | Thấp hơn |
| Độ chính xác góc xoay | Cao nhất (phần nghìn độ) | Trung bình | Thấp hơn |
| Số vật thể đo đồng thời | 1 | Vài vật thể | Gần như không giới hạn |
| Phạm vi hoạt động | Rất rộng (hàng chục mét) | Hẹp | Rộng theo thiết kế mặt bằng |
| Chi phí đầu tư | Rất cao | Trung bình | Thấp |
| Vai trò trong chuỗi truy xuất | Chuẩn tham chiếu | Chuẩn chuyển tiếp | Chuẩn chuyển tiếp chi phí thấp |
Khi một nhà máy đang cân nhắc đầu tư một hệ thống thị giác robot công bố sai số pose 6DOF ở mức nào đó, câu hỏi cần đặt ra là: con số đó được đo bằng phương pháp gì, và chuẩn đối chứng dùng để kiểm chứng có đủ chính xác hay không? Việc yêu cầu nhà cung cấp cung cấp báo cáo kiểm định độc lập, sử dụng thiết bị chuẩn đối chứng bên thứ ba (ví dụ Laser Tracker hoặc hệ thống đo tọa độ 3D chuyên dụng), là cách thực tế nhất để đảm bảo con số hiệu năng công bố phản ánh đúng thực tế vận hành, thay vì chỉ là số liệu tự công bố theo phương pháp nội bộ khó kiểm chứng.
Khi đã có dữ liệu pose từ cả hệ thống chuẩn đối chứng (GTS) và hệ thống cần kiểm tra (SUT) tại cùng một thời điểm đo, bước tiếp theo là tính toán các chỉ số sai số để đánh giá hiệu năng.
Theo hướng tiếp cận đang được xây dựng trong các tiêu chuẩn công nghiệp về đo pose tĩnh 6DOF, quy trình kiểm định điển hình gồm các bước:
Bốn chỉ số này kết hợp lại cho một bức tranh đầy đủ hơn nhiều so với việc chỉ công bố một con số "độ chính xác" chung chung, giúp người dùng công nghiệp so sánh khách quan giữa các hệ thống của nhiều nhà cung cấp khác nhau.
Sau phần lý thuyết, dưới đây là các dòng thiết bị thực tế đang được sử dụng rộng rãi để đo và hiệu chuẩn 6DOF cho máy công cụ CNC, robot công nghiệp và hệ thống đo tọa độ, mà V-Proud đang cung cấp giải pháp tại thị trường Việt Nam.
Laser Tracker là thiết bị đo tọa độ di động độ chính xác cao, hoạt động dựa trên nguyên lý đo khoảng cách bằng giao thoa/thời gian bay kết hợp với góc quét của đầu phát. Khi kết hợp với đầu đo chủ động (Active Target/SMR tự định hướng), Laser Tracker có thể đo đồng thời cả vị trí (X, Y, Z) và hướng xoay (i, j, k) theo thời gian thực — chính là bài toán 6DOF hoàn chỉnh. Đây là lựa chọn phù hợp cho các ứng dụng cần độ chính xác cao nhất: hiệu chuẩn động học robot công nghiệp, kiểm tra lắp ráp cụm chi tiết lớn trong hàng không, ô tô, đóng tàu, hoặc dùng làm chuẩn tham chiếu để kiểm định các hệ thống đo khác.
XD Laser là hệ thống đo laser đa thông số, có khả năng đo đồng thời sai số tuyến tính, sai số góc, sai số thẳng (straightness) và sai số xoắn (roll) chỉ trong một lần lắp đặt duy nhất. Với khả năng đo nhiều thông số song song, XD Laser giúp rút ngắn đáng kể thời gian hiệu chuẩn các trục chuyển động của máy công cụ, robot so với phương pháp đo tuyến tính truyền thống từng trục một, đồng thời hỗ trợ tốt cho việc lập bản đồ bù trừ sai số không gian (volumetric error compensation) trên các máy CNC và máy đo tọa độ cỡ lớn.
Swivelcheck là thiết bị chuyên dùng để hiệu chuẩn các trục xoay (rotary axis) và bàn xoay nghiêng (tilt table) — những thành phần thường gặp trên máy CNC 4 trục, 5 trục. Thiết bị sử dụng cơ cấu servo-drive để xác định và hiệu chỉnh sai số góc A, B, C của các trục xoay, giúp giải quyết các lỗi định vị góc vốn rất khó phát hiện bằng các phương pháp đo tuyến tính thông thường nhưng lại ảnh hưởng trực tiếp đến độ chính xác gia công 5 trục.
XL-80 là hệ thống laser giao thoa (laser interferometer) của Renishaw, được sử dụng phổ biến để đo và hiệu chuẩn sai số định vị tuyến tính (linear positioning) trên các trục máy CNC, máy đo tọa độ CMM. Khi kết hợp thêm các bộ quang học phụ trợ, XL-80 còn có thể mở rộng để đo độ thẳng (straightness), độ vuông góc (squareness) và độ phẳng (flatness), còn khi ghép với bộ hiệu chuẩn trục xoay XR20-W thì có thể đo thêm sai số góc xoay của các trục quay. XL-80 phù hợp với các nhà máy cần một hệ thống đo tuyến tính có độ chính xác cao, đã được sử dụng phổ biến lâu năm trong ngành, làm nền tảng cho quy trình hiệu chuẩn theo từng trục riêng lẻ.
Nếu XL-80 đại diện cho phương pháp đo tuyến tính truyền thống, thì XM-60 multi-axis calibrator chính là bước tiến giúp việc đo 6DOF trở nên nhanh và đơn giản hơn hẳn. Thay vì phải đo riêng từng loại sai số (định vị tuyến tính, độ thẳng ngang, độ thẳng đứng, góc lắc roll, góc chúc ngẩng pitch, góc lệch hướng yaw) qua nhiều lần lắp đặt quang học khác nhau như phương pháp truyền thống, XM-60 sử dụng công nghệ đo góc xoay quang học độc quyền cùng hệ thống truyền tia bằng sợi quang, cho phép đo đồng thời và trực tiếp cả sáu sai số này chỉ trong một lần lắp đặt duy nhất, theo bất kỳ hướng chuyển động nào của trục tuyến tính.
Nhờ đo trực tiếp thay vì phải suy luận qua các phép tính toán phức tạp như một số phương pháp gián tiếp khác, XM-60 giúp giảm đáng kể sai số tích lũy trong quá trình xử lý dữ liệu, đồng thời rút ngắn thời gian hiệu chuẩn ba trục X, Y, Z của một máy công cụ ba trục xuống chỉ còn ba lần lắp đặt (thay vì nhiều lần đo riêng lẻ theo phương pháp truyền thống). Đầu thu của XM-60 hoạt động không dây, dùng pin sạc, tránh được rủi ro dây cáp vướng víu hoặc làm gián đoạn chùm tia trong quá trình máy di chuyển. Khi kết hợp với bộ bù môi trường XC-80, hệ thống tự động hiệu chỉnh ảnh hưởng của nhiệt độ, áp suất, độ ẩm để đảm bảo độ chính xác ổn định.
XM-60 đặc biệt phù hợp với các nhà máy sản xuất máy công cụ, hàng không vũ trụ, hoặc các đơn vị gia công chính xác cần đánh giá toàn diện sai số hình học của máy theo tiêu chuẩn quốc tế (như ISO 230-1, ASME B5.54...), thay vì chỉ dừng lại ở sai số vị trí tuyến tính đơn thuần.
| Thiết bị | Loại sai số đo được | Ứng dụng chính |
|---|---|---|
| API Laser Tracker | Vị trí + hướng xoay 6DOF động, thời gian thực | Hiệu chuẩn robot, đo lắp ráp cụm lớn, làm chuẩn tham chiếu |
| API XD Laser | Tuyến tính, góc, độ thẳng, độ xoắn (đa thông số) | Hiệu chuẩn nhanh nhiều trục máy CNC, robot, CMM lớn |
| API Swivelcheck | Sai số góc trục xoay A/B/C | Hiệu chuẩn trục xoay, bàn nghiêng máy 4–5 trục |
| Renishaw XL-80 | Định vị tuyến tính (mở rộng: thẳng, vuông góc, góc xoay khi ghép phụ kiện) | Hiệu chuẩn từng trục tuyến tính CNC, CMM |
| Renishaw XM-60 | Cả 6 bậc tự do đồng thời trong 1 lần lắp đặt | Chẩn đoán toàn diện sai số hình học trục tuyến tính, tối ưu thời gian hiệu chuẩn |
Không có một thiết bị "tốt nhất cho mọi trường hợp" trong đo lường 6DOF — lựa chọn phù hợp phụ thuộc vào bài toán thực tế của từng nhà máy. Một vài yếu tố cần cân nhắc:
6 bậc tự do (6DOF) là nền tảng để mô tả đầy đủ vị trí và hướng xoay của bất kỳ vật thể rắn nào trong không gian ba chiều — một khái niệm ngày càng quan trọng khi ngành sản xuất chuyển dịch sang tự động hóa linh hoạt, robot có thị giác và kiểm soát chất lượng theo thời gian thực. Việc hiểu đúng bản chất 6DOF, biết cách đánh giá độ tin cậy của một hệ thống đo thông qua khái niệm ground truth, cùng với việc lựa chọn đúng thiết bị đo và hiệu chuẩn phù hợp với bài toán thực tế, sẽ giúp doanh nghiệp tránh được rủi ro đầu tư sai công nghệ và đảm bảo chất lượng sản phẩm đầu ra ổn định lâu dài.
Ở các bài viết tiếp theo, V-Proud sẽ đi sâu vào hướng dẫn thực hành sử dụng từng thiết bị cụ thể — từ quy trình đo bằng Laser Tracker, thiết lập XD Laser, đến các bước hiệu chuẩn 6DOF hoàn chỉnh bằng Renishaw XM-60 trên máy công cụ CNC thực tế.
Số liệu độ chính xác và chi phí của ba hệ thống Laser Tracker, GT2011, GT2012 nêu trong mục IV của bài viết được trích từ kết quả thực nghiệm công bố tại tài liệu tham khảo số 1.
