MÁY QUÉT 3D QUANG HỌC TRACKSCAN-SHARP

Máy quét 3D TrackScan-Sharp là thế hệ hoàn toàn mới của hệ thống đo lường 3D quang học của Scantech để đo các bộ phận có quy mô lớn. Cập nhật thông tin sản phẩm qua bài viết sau.

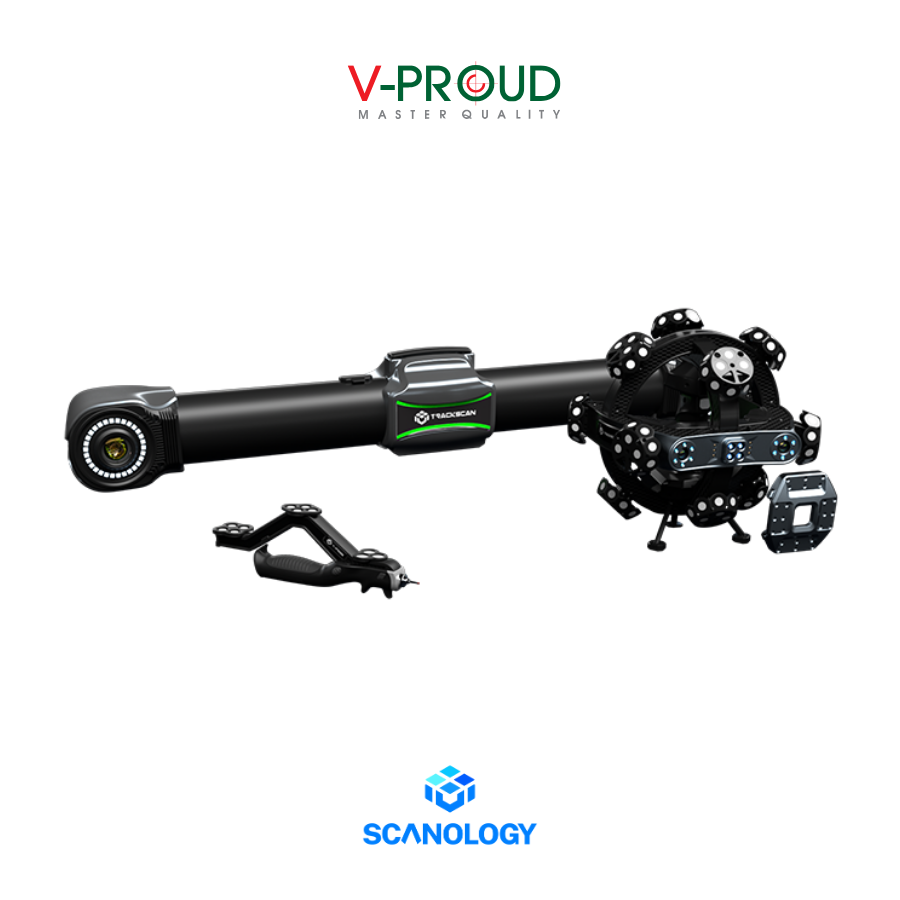

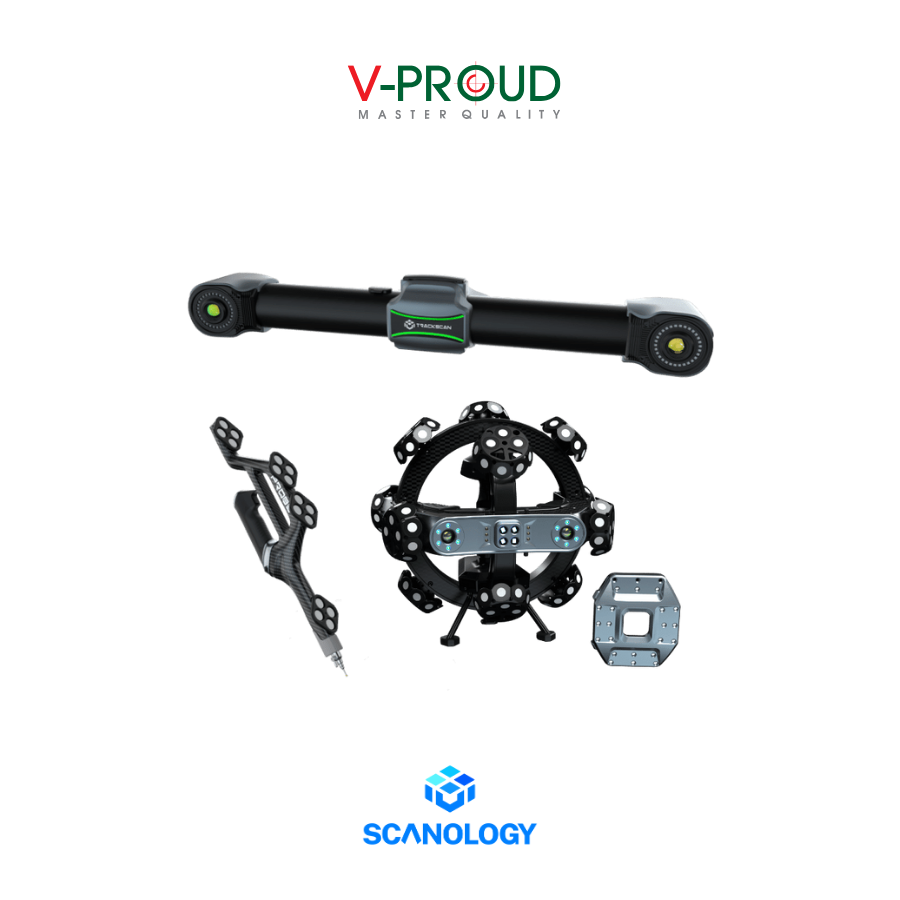

Bộ máy quét 3D TrackScan-Sharp bao gồm:

  • Đầu quét 3D di động I-Scanner
  • Hệ thống cảm biến quang học I-Tracker

Đo lường đối tượng có kích thước lớn, khoảng cách quét lên đến 6 mét, phạm vi thể tích 49 m3, độ chính xác 0.049 mm. Hệ thống sử dụng bộ xử lý trên bo mạch của i-Tracker, camera công nghiệp 25-megapixel và công nghệ tiên tiến. Đo lường hiệu quả và ổn định, hỗ trợ truyền dữ liệu có dây và không dây. Hệ thống có thể làm việc với mô-đun đèn phụ trợ để kiểm tra các chi tiết nhỏ. Nâng cao phát triển sản phẩm và kiểm soát chất lượng.

  • Quét đối tượng khối lượng lớn
  • Quét 3D không có mục tiêu
  • Điện toán biên
  • Phát hiện cạnh

TIẾNG ANH:

TrackScan-Sharp 3D measuring system includes:

• I-Scanner mobile 3D scanner

• I-Tracker optical sensor

It is capable of measuring large-scale objects, with a tracking distance of up to 6 meters, a volumetric range of 49 m3, and an accuracy of 0.049 mm. The system utilizes the onboard processor of the I-Tracker, 25-megapixel industrial cameras, and advanced technology. It enables efficient and stable measurements, supporting both wired and wireless data transmission. The system can also work with an auxiliary light module to inspect small details. Enhancing product development and quality control.

  • Large-volume Tracking
  • Target-free 3D Scanning
  • Edge Computing
  • Edge Detection

Tính ứng dụng rộng lớn:

  • Phát hiện cạnh: Hệ thống có khả năng phát hiện ra cạnh không tạo ra bóng đổ, kèm theo đó là đo giá trị ánh sáng một cách chính xác. Người dùng có thể kiểm tra các vùng chi tiết bị thiếu sáng một cách tỉ mỉ, đặc biệt là các lỗ vít. Đảm bảo được độ chính xác và tính lặp lại của việc đo lường thông qua việc cung cấp kết quả chính xác về vị trí và đường kính
  • Khả năng thích ứng mạnh mẽ: Thuật toán thu thập dữ liệu có tính thích ứng cao của nó đảm bảo rằng thiết bị dễ dàng thu được dữ liệu 3D của các đối tượng có bề mặt và vật liệu khác nhau như bề phản chiếu, độ sáng và nhiều màu sắc
  • I-Probe: Nó có thể được ghép nối với một i-Probe (tùy chọn với độ dài khác nhau) để thăm dò các khu vực không thể tiếp cận, chẳng hạn như lỗ và điểm ẩn. Đầu dò đo tiếp xúc này có thể mang lại độ lặp lại một điểm lên tới 0,025 mm.
  • M-Track: i-Tracker của nó có thể được kết hợp với các công cụ mô phỏng và phần mềm lập kế hoạch đường đi để tạo thành M-Track, một hệ thống hướng dẫn và lập kế hoạch đường đi bằng robot thông minh. Hệ thống này bao gồm các mô-đun nhận thức, lập kế hoạch và thực thi, phục vụ cho các ứng dụng khác nhau như mài, phủ, hàn, v.v.

Điểm ảnh cực cao cho các chi tiết phức tạp: Hệ thống quét 3D theo dõi TrackScan-Sharp được trang bị camera công nghiệp hoàn toàn mới. Máy ảnh này có độ phân giải 25 megapixel, gấp 5 lần so với thế hệ trước. Nhờ thuật toán LED thích ứng động, độ sâu trường ảnh tầm xa và khả năng chống nhiễu mạnh, hệ thống có thể tự động thu được hình ảnh rõ nét trong phạm vi dài tới 6 mét.

Đo khối lượng lớn: Được hỗ trợ bởi khối lượng đo rộng và thuật toán đo cạnh mạnh mẽ, TrackScan-Sharp cho phép quét một lần duy nhất các bộ phận có quy mô lớn. Người dùng không cần phải di chuyển thiết bị theo dõi thường xuyên khi đo các đối tượng lớn, điều này đảm bảo các phép đo hiệu quả, trơn tru và chính xác.

Điện toán biên & Hiệu năng ấn tượng: I-Tracker được thiết kế mới có bộ xử lý tích hợp để xử lý hình ảnh và tính toán dữ liệu hiệu quả, có thể cung cấp tọa độ trong thời gian thực. Điện toán biên cải tiến này giúp tiết kiệm sức mạnh tính toán của máy tính để nó có khả năng xử lý dữ liệu được quét tốt hơn. Nó tối ưu hóa dữ liệu và làm cho dữ liệu trở nên đáng tin cậy và ổn định hơn, gây ấn tượng với người dùng bằng hiệu suất vượt trội.

Độ chính xác đáng chú ý: Với phần cứng và phần mềm mạnh mẽ, TrackScan-Sharp mang lại kết quả đo ở cấp độ phúc tạp và độ chính xác cao. Hệ thống theo dõi 3D quang học này đảm bảo kết quả đo đáp ứng nhu cầu đo lường cao. Nhờ khả năng theo dõi lớn, tăng khoảng 200%, người dùng có thể đo các bộ phận lớn mà không ảnh hưởng đến độ chính xác.

Quét 3D nhanh chóng & công nghệ truyền dữ liệu mới

  • Nhờ công nghệ theo dõi quang học, TrackScan-Sharp có thể đo chính xác các bộ phận mà không cần phải dán các mục tiêu tham chiếu. Khả năng theo dõi lớn của nó cho phép người dùng đo nhiều bộ phận cùng một lúc, do đó cải thiện đáng kể hiệu quả hoạt động.
  • Hệ thống quét 3D có thể truyền dữ liệu cả khi có dây và không dây. Với chế độ có dây, hệ thống có thể gửi dữ liệu qua khoảng cách xa phù hợp với tiêu chuẩn đo lường công nghiệp. Hỗ trợ chế độ không dây tùy chọn giúp ứng dụng linh hoạt trong các điều kiện làm việc khác nhau, điều này thuận tiện nhờ vào hoạt động plug-play. Nó có thể được thiết lập nhanh chóng và vận hành linh hoạt để phù hợp với các điều kiện môi trường khác nhau, đảm bảo việc đo lường hiệu quả.

Thiết kế sáng tạo

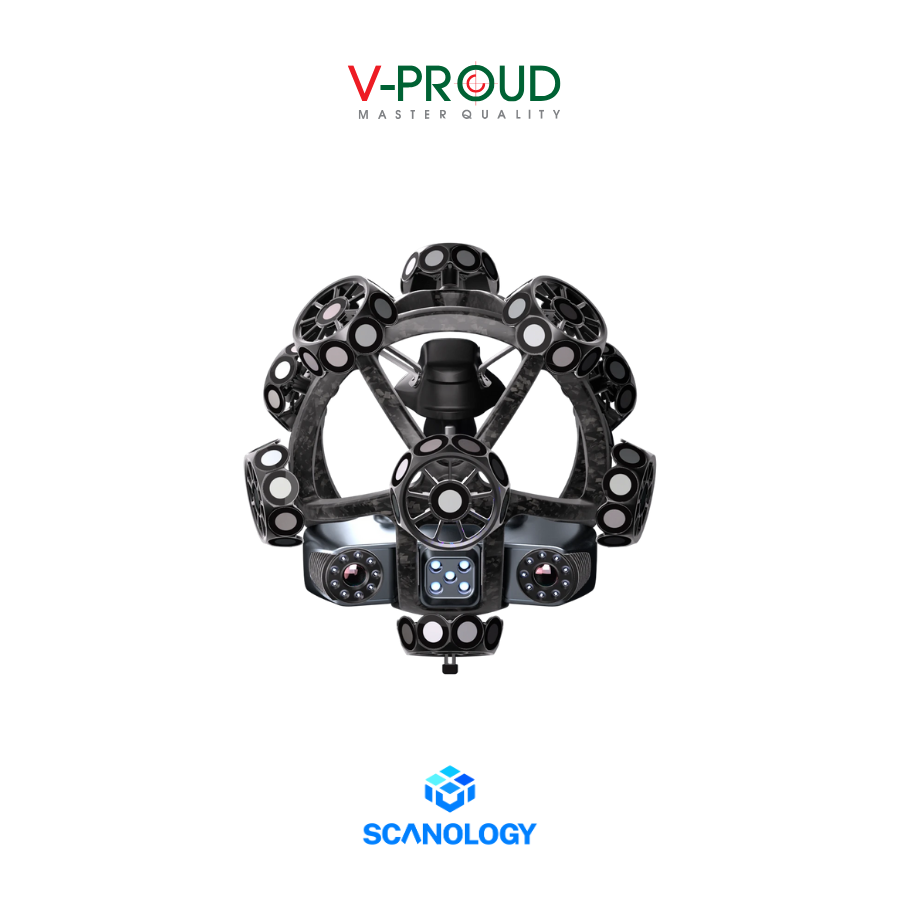

  • Được làm bằng sợi carbon cấp hàng không vũ trụ có dạng hình cầu, i-Scanner được sử dụng cho nhiều mục đích sử dụng. Tay cầm tiện dụng của nó có thể đảm bảo sử dụng máy quét 3D trong thời gian dài mà không gây khó chịu, đảm bảo đo lường trong mọi lúc.
  • I-Tracker có dải đèn trực quan hiển thị trạng thái hoạt động theo thời gian thực. Thiết kế lưới tản nhiệt rỗng giúp camera duy trì nhiệt độ ổn định trong suốt quá trình quét.

CÔNG TY TNHH SCANTECH (HANGZHOU) là nhà cung cấp toàn cầu các giải pháp 3D toàn diện. Công ty chuyên về R&D, sản xuất và kinh doanh máy quét 3D và hệ thống 3D, đồng thời tự hào có lịch sử phát triển phần cứng và phần mềm lâu đời. Công ty cung cấp hai loại sản phẩm chính: máy quét 3D công nghiệp có độ chính xác cao và máy quét 3D chuyên nghiệp tiết kiệm chi phí, bao gồm máy quét 3D di động, máy quét 3D theo dõi, hệ thống 3D tự động công nghiệp và máy quét 3D màu chuyên nghiệp.

Sản phẩm của công ty được sử dụng rộng rãi trong các lĩnh vực công nghiệp như hàng không vũ trụ, ô tô, máy móc kỹ thuật, giao thông vận tải, điện tử 3C và năng lượng xanh, cũng như trong các ngành ứng dụng kỹ thuật số bao gồm giáo dục và nghiên cứu, in 3D, nghệ thuật và bảo tàng, y tế và sức khỏe, công cộng. an ninh và công lý, thế giới ảo, v.v. Công ty nỗ lực cung cấp máy quét 3D thông minh, di động và có độ chính xác cao cho khách hàng và phấn đấu trở thành thương hiệu đo lường hình ảnh 3D hàng đầu toàn cầu.
