Ứng dụng của cảm biến chuyển vị LVDT Solartron Metrology trong đo kiểm sản xuất cơ khí chính xác

07/07/2025 183

Trong ngành cơ khí chính xác, đặc biệt là các lĩnh vực sản xuất ô tô, hàng không, khuôn mẫu và thiết bị công nghiệp, yêu cầu kiểm soát kích thước và hình học của sản phẩm ngày càng khắt khe.Các chi tiết như trục, bạc, vỏ hộp số, bánh răng hay cụm lắp ráp đòi hỏi dung sai nhỏ, đồng thời phải đảm bảo đồng nhất giữa hàng loạt (mass production). Vậy làm thế nào để giải quyết vấn đề đó?

Để duy trì tiêu chuẩn chất lượng cao này, việc tích hợp các hệ thống đo kiểm trực tuyến (in-line gauging) và kiểm tra sau gia công (post-process measurement) là yếu tố bắt buộc. Cảm biến chuyển vị LVDT (Linear Variable Differential Transformer) của Solartron Metrology (Anh) chính là một trong những giải pháp đo kiểm tối ưu, được ứng dụng rộng rãi trên toàn cầu.

Vai trò của LVDT Solartron trong dây chuyền cơ khí chính xác

Kiểm tra kích thước chính xác cao

  • LVDT của Solartron cho phép đo các thông số hình học cơ bản như đường kính ngoài, lỗ trong, độ dày thành ống, chiều sâu rãnh, độ cao vai.

  • Độ lặp lại của cảm biến thường đạt ±0.1 µm, phù hợp kiểm soát dung sai kích thước cực nhỏ (ví dụ ±5 µm).

Đo đa điểm (multi-gauging fixtures):

  • Trong các trạm đo chuyên dụng, nhiều cảm biến LVDT được lắp đồng thời tại các vị trí khác nhau để kiểm soát đồng thời nhiều thông số:

Ví dụ: kiểm tra đồng thời đường kính, độ côn, độ song song và độ cao mặt bích của một trục.

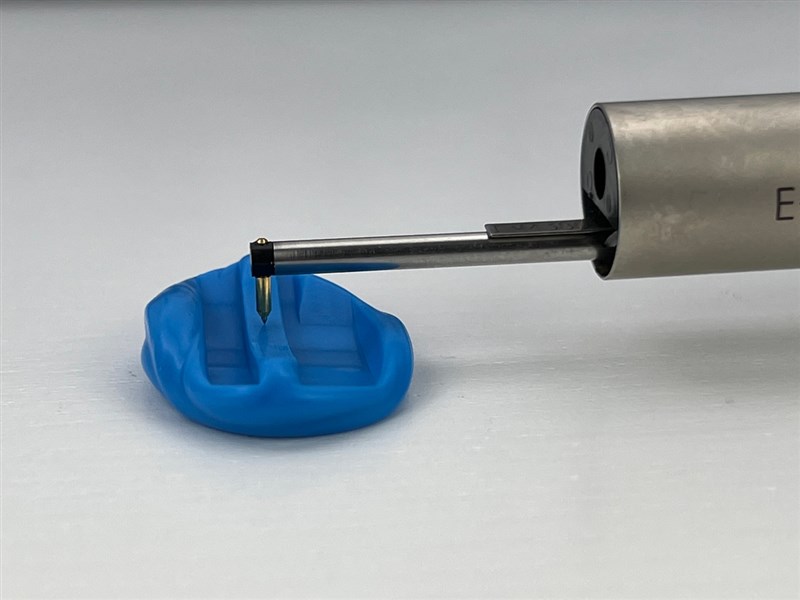

Cảm biến dịch chuyển Solartron

  • Tín hiệu từ các cảm biến được thu thập qua Orbit® Digital Network (mạng giao tiếp số độc quyền của Solartron) hoặc các bộ conditioner analog, truyền về PLC hoặc phần mềm SCADA để xử lý tự động.

Đo kiểm sau quá trình mài (grinding) hoặc doa

  • Sau khi mài tinh hoặc doa, bề mặt chi tiết đã đạt gần kích thước cuối cùng. LVDT Solartron thường gắn trực tiếp trên máy để:

    • Đo đường kính sau mỗi chu kỳ cắt, từ đó bù trừ bước tiến dao.

    • Phát tín hiệu dừng máy khi đạt đủ kích thước, giảm scrap và nâng cao hiệu quả.

Ưu điểm nổi bật của LVDT Solartron trong ứng dụng đo kiểm cơ khí

Đặc điểm

Giá trị trong sản xuất

Không tiếp xúc điện

Không bị mài mòn điện cực, tuổi thọ đo lặp lên tới hàng trăm triệu chu kỳ.

Độ phân giải gần như vô hạn

Giới hạn chỉ bởi bộ thu dữ liệu, giúp phát hiện sai lệch cực nhỏ.

Tín hiệu ổn định lâu dài

Giảm sai số drift theo thời gian, phù hợp cho môi trường chạy 24/7.

Chịu rung, bụi, dầu mỡ

Vỏ IP65 / IP68 / IP69K, dùng được cả trong máy gia công.

Tích hợp mạng số Orbit®

Thu thập hàng chục cảm biến trên cùng một bus, tiết kiệm dây và dễ bảo trì.

Một số ứng dụng tiêu biểu trong thực tế

Đo đường kính trục và lỗ:

  • LVDT Solartron được gắn cố định trên trục dẫn hướng, tiếp xúc nhẹ vào chi tiết quay.

  • Đo dung sai đường kính hoặc độ tròn, thường áp dụng kiểm tra shaft, pin, bushing.

Đo độ cao vai, chiều sâu rãnh: Gắn trên đầu đo trượt dọc theo chi tiết để xác định đúng chiều sâu rãnh hoặc vai gia công.

Chi tiết nhất về Cảm biến chuyển vị LVDT

Đo độ đảo (runout): Kiểm tra độ đảo mặt bích hoặc trục khi quay ở tốc độ thấp, từ đó xác định lệch tâm cơ khí.

Kiểm tra cụm lắp ráp (assembly gauging): LVDT được đặt tại các điểm then chốt trên cụm đã lắp ráp (như hộp số, cụm cầu xe) để xác nhận kích thước tổng thành trước khi xuất xưởng.

Lợi ích trực tiếp cho nhà máy

✅ Giảm tỉ lệ sản phẩm không đạt (reject rate), nhờ phát hiện sớm sai lệch ngay tại dây chuyền.
✅ Tự động ghi log dữ liệu QC, phục vụ phân tích nguyên nhân khi có lỗi phát sinh.
✅ Tăng tuổi thọ dụng cụ cắt, vì LVDT cung cấp phản hồi chính xác cho bù dao.
✅ Hạn chế kiểm tra lại bằng CMM, giảm tắc nghẽn ở bộ phận QA offline.

Các dòng LVDT Solartron phù hợp cho sản xuất cơ khí chính xác

Dòng

Đặc điểm nổi bật

S Series

Loại pencil gage nhỏ gọn, IP65, stroke ±0.5 đến ±2 mm, repeatability ±0.15 µm.

G Series

Robust IP68/69K, thích hợp gắn trực tiếp trên máy CNC, stroke ±2 đến ±20 mm.

D6P Orbit

Digital LVDT tích hợp Orbit®, xuất dữ liệu qua USB, Ethernet.

Module Orbit®

Cho phép nối mạng lên tới 200 cảm biến, quản lý tập trung trên phần mềm hoặc PLC.

Kết luận

LVDT Solartron Metrology đã chứng minh tính hiệu quả và độ tin cậy vượt trội trong hàng nghìn dây chuyền sản xuất cơ khí chính xác trên toàn cầu. Nhờ đặc tính đo lường vi dịch chuyển không tiếp xúc điện, ổn định lâu dài và dễ tích hợp, hệ thống này giúp các nhà máy duy trì chất lượng sản phẩm cao, tối ưu năng suất và giảm đáng kể chi phí phế phẩm. Quý doanh nghiệp có nhu cầu về sản phẩm cảm biến LVDT của Solartron, vui lòng liên hệ với chúng tôi - nhà phân phối chính hãng của Solartron để được tư vấn chi tiết:
