Cảm biến đầu đo, đầu dò 2 trong 1 - Renishaw SP25M

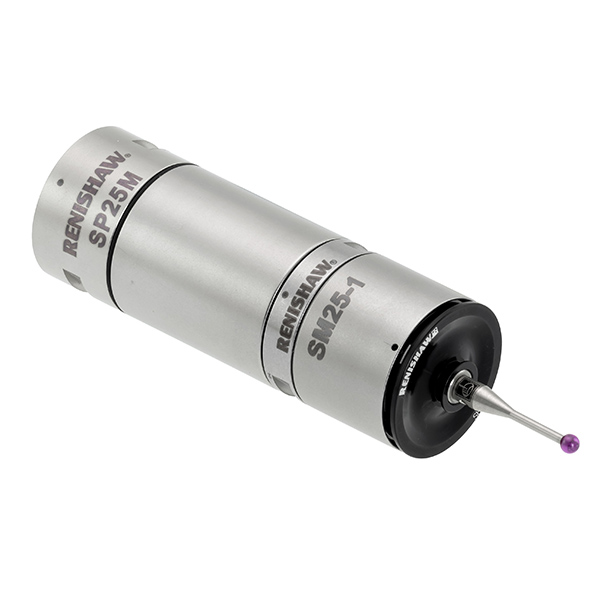

Nếu như đo điểm (TTP) chỉ cung cấp tọa độ rời rạc, thì quét liên tục mang lại lượng dữ liệu khổng lồ để đánh giá hình dạng (form) của chi tiết. SP25M của Renishaw là đầu đo quét nhỏ nhất thế giới (đường kính 25mm), tích hợp cả hai chức năng: Quét biên dạng và đo điểm chạm trong cùng một hệ thống

Công nghệ "Isolated Optical Metrology" đột phá

Trái tim của SP25M là công nghệ đo quang học độc lập.

• Cấu tạo: Thân đầu đo chứa hai nguồn tia hồng ngoại (IRED) và các cảm biến vị trí (PSD). Module quét chứa hệ thống lò xo xoay và gương phản xạ.
• Nguyên lý: Khi kim đo lệch đi, gương phản xạ sẽ làm tia hồng ngoại di chuyển trên bề mặt cảm biến PSD. Hệ thống đo trực tiếp độ lệch của chính kim đo chứ không dựa vào chuyển động của máy CMM, giúp loại bỏ các sai số động học.

Tính mô-đun và Khả năng tùy biến vô tận

Khả năng kết hợp đa dạng cùng hơn 1000 mã kim đo máy CMM khác nhau

SP25M sử dụng 5 loại module quét (SM25-1 đến SM25-5) được tối ưu hóa cho từng dải chiều dài kim đo từ 20mm đến 400mm.

• Đặc biệt: Module SM25-4 cho phép đo với kim dài tới 400mm mà vẫn giữ được lực tiếp xúc thấp và độ chính xác cao – điều mà các đầu đo quét truyền thống thường gặp khó khăn do hiện tượng uốn cong kim.
• Dual-sensor: Thông qua bộ chuyển đổi TM25-20, SP25M có thể sử dụng toàn bộ các module của hệ thống TP20. Điều này cho phép doanh nghiệp chỉ cần một đầu đo duy nhất để thực hiện mọi nhiệm vụ kiểm tra.

Lợi ích kinh tế và Tự động hóa

• Tăng tốc năng suất 400%: Khi kết hợp với công nghệ Renscan DC, SP25M có thể giảm thời gian đo các chi tiết phức tạp (như thân máy động cơ) xuống 4 lần.
• Tự động hóa hoàn toàn: Hệ thống giá thay FCR25 cho phép thay đổi linh hoạt giữa các module quét, module điểm chạm và các bộ kim đo khác nhau mà không cần hiệu chuẩn lại.
• Tiết kiệm không gian: Thiết kế nhỏ gọn giúp SP25M phù hợp cả với các dòng máy CMM nhỏ hoặc máy đo hình ảnh (Vision CMMs).

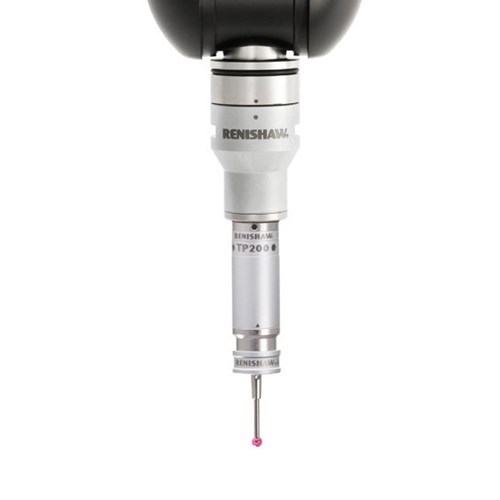

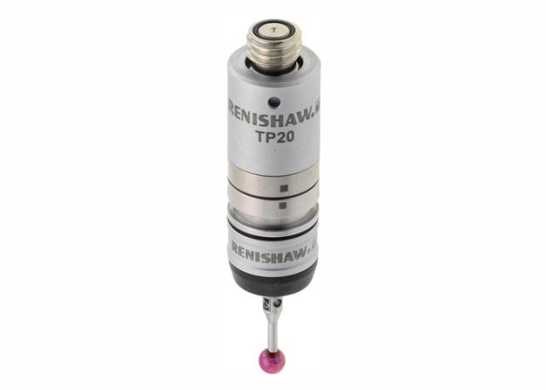

Kết luận: Việc lựa chọn giữa TP20, TP200 hay SP25M phụ thuộc vào độ chính xác yêu cầu và loại dữ liệu cần thu thập. TP20 là giải pháp kinh tế cho đo điểm; TP200 là lựa chọn cho độ chính xác siêu cao; và SP25M là "vũ khí tối thượng" cho năng suất và kiểm soát hình dạng toàn diện.
