Một trong những tập đoàn sản xuất động cơ diesel và khí tự nhiên lớn nhất Ấn Độ đã tiên phong trong công nghệ động cơ sạch. Doanh nghiệp này chuyên sản xuất các bộ xúc tác oxy hóa, bộ lọc hạt và công nghệ SCR—những linh kiện cốt lõi để kiểm soát khí thải độc hại và đảm bảo tuổi thọ mỏi của động cơ.
Với yêu cầu đặc thù về hiệu suất hoạt động của các cấu kiện kiểm soát khí thải, nhà máy bắt buộc phải kiểm soát dung sai hình học (GD&T) và các thông số tới hạn chất lượng (CTQ - Critical-to-Quality) cực kỳ nghiêm ngặt.
Chi tiết cần đo kiểm là một phôi đúc chưa qua gia công cơ (non-machined component) có đường kính danh nghĩa khoảng 300 mm. Yêu cầu bức thiết từ khách hàng: Cần một hệ thống đo lường 3D tự động hoàn toàn, vận hành không cần dán điểm tham chiếu (marker-free) để rút ngắn chu kỳ đo (inspection cycle time) mà vẫn phải đảm bảo dung sai ở cấp độ phòng Lab.
Để đáp ứng các tiêu chuẩn khắt khe này, V-Proud đã tư vấn và triển khai một trạm quét 3D tự động, tích hợp giữa công nghệ quang trắc không dây và cánh tay robot cộng tác (Cobot). Cấu hình hệ thống bao gồm:
Máy quét 3D: Hệ thống quét quang học TrackScan-Sharp (thuộc hệ sinh thái Scanology).
Cánh tay Robot (Cobot): Fanuc CRX 10iA.
Phần mềm đo kiểm GD&T: PolyWorks.
Phần mềm điều khiển quét: DefInsight-AM.
Hệ thống TrackScan-Sharp được lựa chọn nhờ năng lực thu thập dữ liệu 3D phân giải cao mà không cần dán điểm tham chiếu. Khác với máy quét truyền thống phải phụ thuộc vào các marker dán trên bề mặt phôi, dòng TrackScan sử dụng công nghệ theo dõi quang học (optical tracking) để định vị và nội suy lưới đám mây điểm (Point cloud) theo thời gian thực. Tính năng này đáp ứng đúng bài toán của nhà máy: Loại bỏ hoàn toàn nguyên công dán/bóc marker, tối ưu hóa triệt để luồng công việc.
Quy trình đo kiểm được V-Proud thiết kế chuyên biệt để tối đa hóa tỷ lệ lấp đầy dữ liệu (data completeness) và hiệu suất vận hành tại xưởng:
Chuẩn bị gá đặt: Phôi được gá lên một đồ gá (fixture) trên cao để giải phóng không gian 360 độ. Thiết lập này cho phép tia laser phủ kín 95–100% diện tích bề mặt mà không cần tháo lắp hay lật phôi.

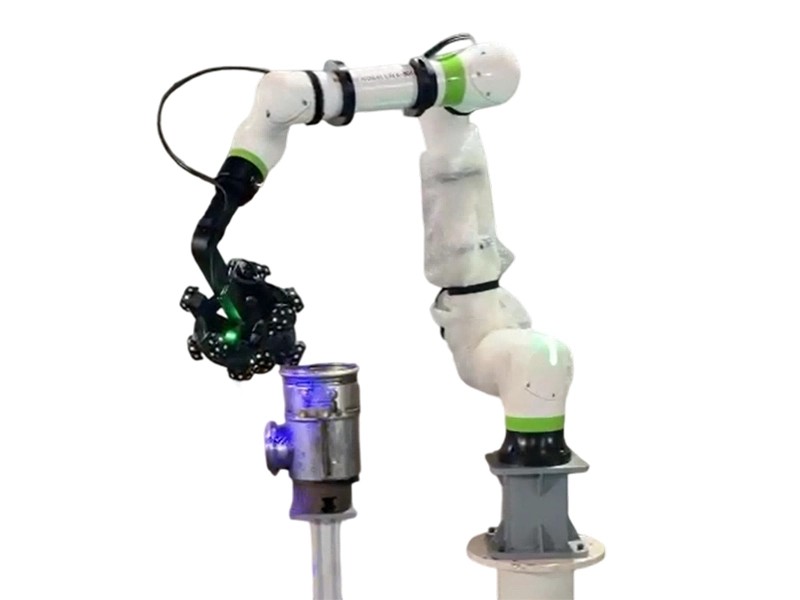

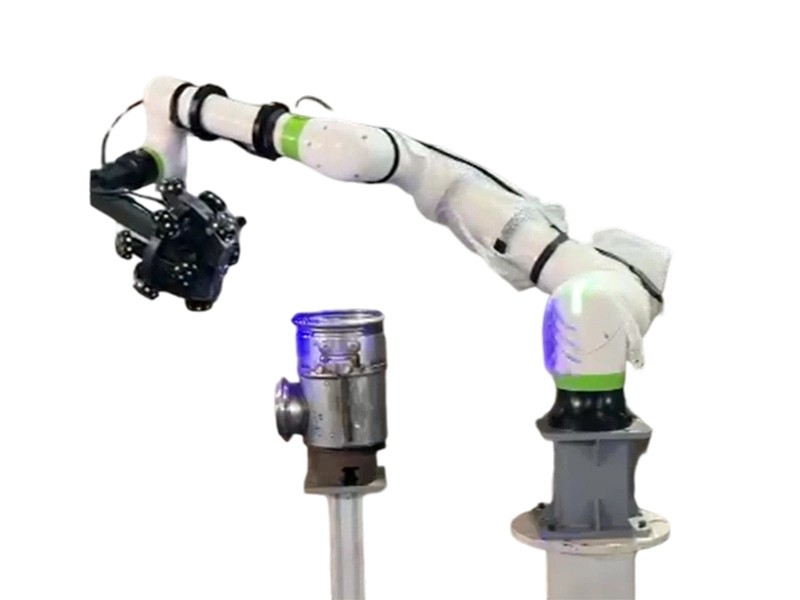

Lập trình quỹ đạo Cobot: Robot cộng tác được lập trình (teaching) để di chuyển đầu quét TrackScan-Sharp bao quanh chi tiết. Quỹ đạo chạy dao quang học (motion path) được tối ưu hóa để quét kín các góc khuất, duy trì khoảng cách tiêu cự và góc quét góc lấy mẫu lý tưởng nhất.
Thu thập dữ liệu: Thiết bị TrackScan-Sharp hoàn tất việc lấy mẫu và xuất trực tiếp dữ liệu lưới đa giác (STL) chỉ trong vòng 2 phút, chụp lại toàn bộ các đặc tính hình học yêu cầu.

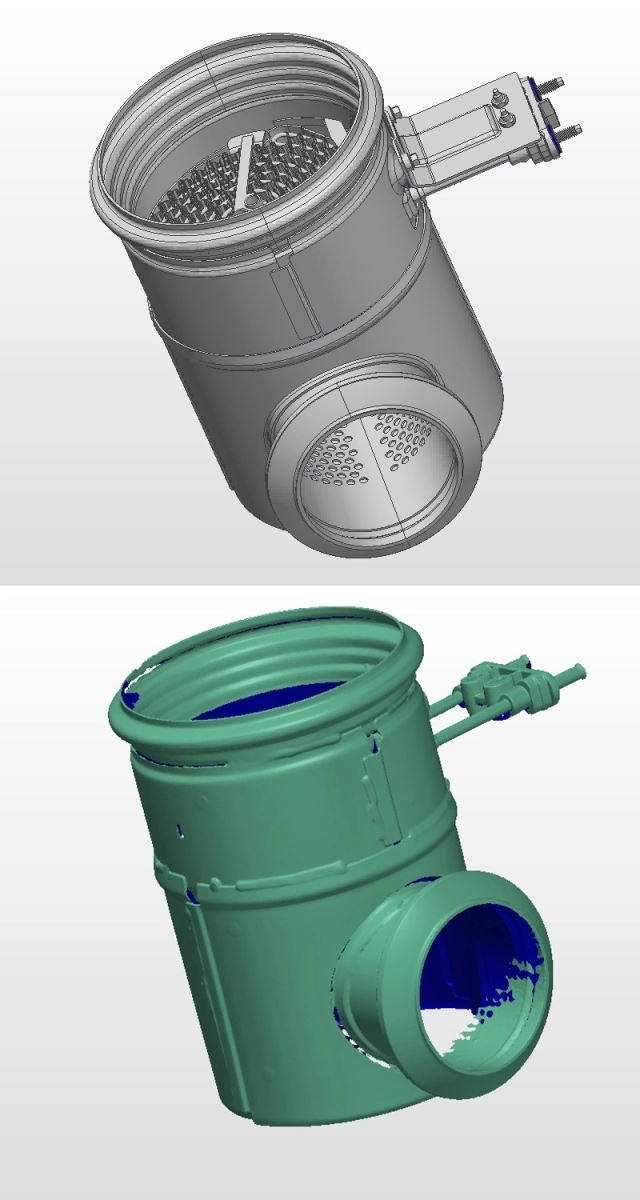

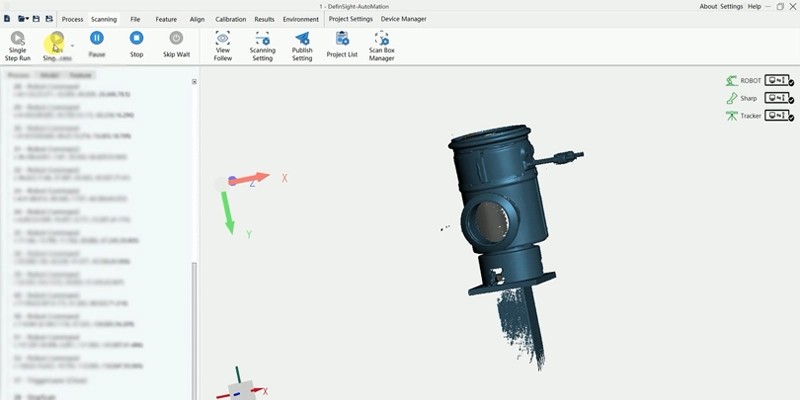

Phân tích và Xuất báo cáo đo kiểm: Dữ liệu quét thô được xử lý qua phần mềm DefInsight-AM, sau đó chuyển thẳng sang PolyWorks để lồng ghép (Alignment) với bản vẽ 3D CAD gốc. Hệ thống tự động trích xuất các thông số GD&T và CTQ để so sánh đối chiếu.
Toàn bộ quy trình—từ lúc gá phôi đến khi xuất báo cáo dung sai—được tự động hóa xuyên suốt qua giải pháp tích hợp của V-Proud, giúp nhà máy đẩy nhanh tốc độ QC và loại bỏ hoàn toàn sai số chủ quan của con người.
Trong quá trình thiết lập trạm tự động, đội ngũ kỹ sư V-Proud đã phải giải quyết hàng loạt bài toán khó: Việc phủ kín lưới laser lên một phôi có hình học phức tạp trong tầm với của Cobot đòi hỏi khả năng lập trình quỹ đạo (motion planning) cực kỳ tinh vi. Để ép thời gian chu kỳ (cycle time) xuống dưới 2 phút, các kỹ sư phải tìm ra điểm cân bằng giữa độ phân giải quét, tốc độ chạy của Cobot và mật độ đám mây điểm. Thêm vào đó, việc thu thập dữ liệu ở các góc hẹp mà không để lại "điểm mù quang học" yêu cầu phải hiệu chỉnh liên tục cả hệ trục tọa độ của Cobot lẫn góc nội suy của đầu quét.
Vượt qua các rào cản đó, đội ngũ kỹ thuật đã chuẩn hóa thành công một workflow vững chắc, đáp ứng trọn vẹn yêu cầu về chu kỳ thời gian và dung sai của khách hàng.
Hệ thống đo kiểm tự động này tạo ra khoảng cách công nghệ rõ rệt so với các phương pháp cũ và các giải pháp cạnh tranh khác trên thị trường:
Tốc độ thu thập dữ liệu cực lớn: Tích hợp chế độ quét siêu tốc với 81 tia laser chéo, TrackScan-Sharp đạt tốc độ lấy mẫu lên tới 6 triệu điểm/giây. Thiết bị hoàn tất chu trình quét 360 độ chỉ trong 2 phút, đẩy mạnh thông lượng (throughput) của trạm QC.
Vận hành Marker-free (Không điểm tham chiếu): Nhờ cảm biến quang trắc, hệ thống loại bỏ hoàn toàn rào cản dán marker, giảm triệt để thời gian setup ban đầu. Hơn nữa, đây là phương pháp đo quang học 100% không chạm, đảm bảo bề mặt phôi không bị tác động vật lý.
Khả năng Tích hợp toàn diện: Trạm đo lường được thiết kế dạng "One-stop", hợp nhất từ khâu lập trình Cobot, điều khiển đầu quét đến xuất báo cáo đo kiểm trên cùng một luồng công việc.
Độ chính xác và tính ổn định: TrackScan-Sharp cung cấp độ chính xác thể tích lên tới 0.025 mm, vượt trội hoàn toàn so với các hệ thống đo lường dùng camera chụp ảnh (camera-based systems), đảm bảo kết quả nghiệm thu dung sai là tuyệt đối đáng tin cậy.
Setup nhanh, dễ chuyển giao: Hệ thống có thời gian cài đặt ngắn và giao diện lập trình trực quan, cho phép người vận hành (operator) tại xưởng có thể tự đứng máy sau một thời gian ngắn chuyển giao công nghệ.
Trước khi chốt phương án từ V-Proud, doanh nghiệp đã thử nghiệm nhiều trạm đo lường tự động sử dụng camera chụp ảnh. Tuy nhiên, các hệ thống này đều "gục ngã" trước các tiêu chí kỹ thuật lõi. Dù có tính năng tự động hóa, chúng không đủ khả năng nội suy dung sai để đáp ứng các chỉ tiêu GD&T khắt khe. Tệ hơn, thời gian setup và chạy máy của các hệ thống đó quá dài, tạo thành "nút thắt cổ chai" mới cho dây chuyền sản xuất.
Ngược lại, trạm quét 3D tự động Scanology do V-Proud thiết kế đã tìm được điểm tối ưu giữa 3 yếu tố: Tốc độ - Độ chính xác - Sự đơn giản trong vận hành, giúp nhà máy nâng cấp toàn diện năng lực đo lường.
Việc đưa trạm quét 3D tự động vào dây chuyền đã cách mạng hóa quy trình kiểm soát chất lượng của doanh nghiệp:
Kiểm soát và bám sát dung sai kích thước với độ chính xác cao.
Rút ngắn triệt để chu kỳ đo lường (cycle time).
Đơn giản hóa công tác gá đặt và lập trình chạy máy.
Chuẩn hóa tính đồng nhất của hệ thống dữ liệu đo kiểm.
Bằng sự kết hợp giữa hệ thống TrackScan-Sharp, Cobot Fanuc và thuật toán PolyWorks, nhà máy hiện đang sở hữu một trạm QC tốc độ cao, thông minh và ổn định. Giải pháp từ V-Proud không chỉ giải quyết bài toán hiện tại mà còn tạo nền tảng công nghệ vững chắc để khách hàng tiếp tục sản xuất các linh kiện động cơ đáp ứng tiêu chuẩn khí thải toàn cầu.
