Marker - Dán điểm tham chiếu trong kỹ thuật quét 3D là gì? Tại sao cần sử dụng điểm marker?

Trong thế giới đo lường chính xác, việc thu thập dữ liệu kỹ thuật số không chỉ dừng lại ở việc bấm nút "quét". Quá trình vận hành máy quét 3D cầm tay, người ta thường dán các miếng dán hình tròn đen trắng lên vật thể cần đo và gọi nó là Marker. Vậy marker trong quét 3D thực sự đóng vai trò gì?

MARKER TRONG QUÉT 3D LÀ GÌ?

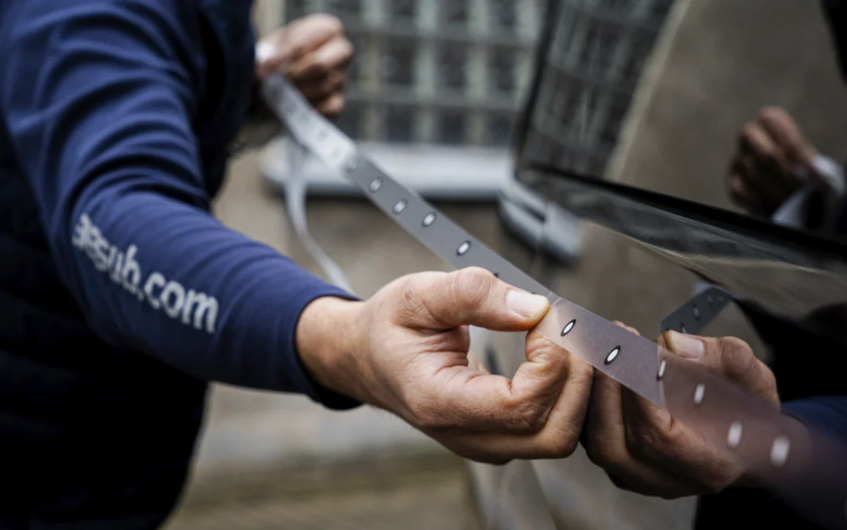

Về cơ bản, marker trong quét 3D (hay còn gọi là điểm tham chiếu) là các miếng dán nhỏ hình tròn, có khả năng phản quang cao. Chúng được dán trực tiếp lên vật thể cần quét hoặc đặt xung quanh khu vực làm việc.

Các thiết bị quét sử dụng marker trong quét 3D như những "mốc tọa độ" cố định. Khi nguồn sáng (laser hoặc ánh sáng cấu trúc) từ máy quét chiếu vào, các marker trong quét 3D này sẽ phản xạ lại tín hiệu cực mạnh, giúp phần mềm nhận diện vị trí chính xác của vật thể trong không gian ba chiều.

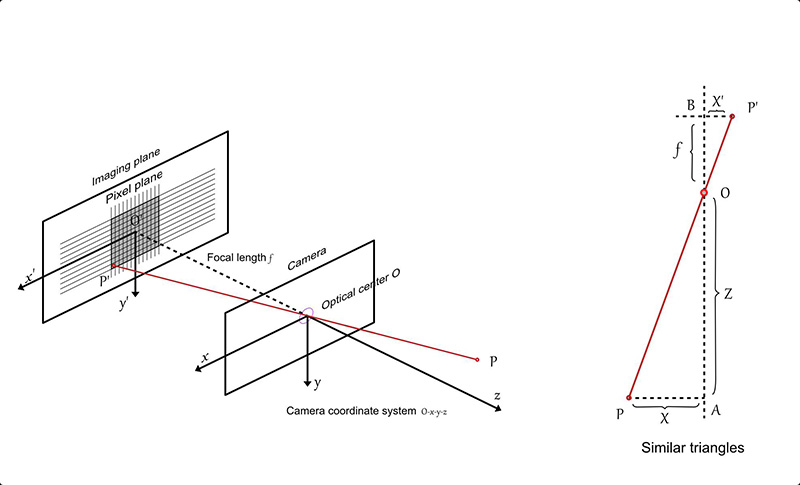

Nguyên lý tạo ảnh bằng camera và nguyên lý đo tam giác bằng laser

Đọc thêm:

• Ứng dụng đo kiểm nhanh trong ngành sản xuất nhôm
• Giải pháp giúp tốc độ sản xuất tăng 200%
• Bảo trì nhà máy thủy điện nhanh hơn, chính xác hơn
• Đánh giá máy quét 3D Nimble Track sau 2 năm sử dụng

TẠI SAO CHÚNG TA CẦN SỬ DỤNG MARKER TRONG QUÉT 3D?

Việc sử dụng marker trong quét 3D mang lại bốn lợi ích cốt lõi mà các phương pháp quét dựa trên đặc điểm hình học khó lòng đạt được:

1. GHÉP NỐI DỮ LIỆU CHÍNH XÁC

Khi bạn quét một vật thể lớn, máy quét không thể chụp hết toàn bộ trong một lần. Bạn phải di chuyển máy xung quanh vật thể. Marker trong quét 3D đóng vai trò là điểm chung giữa các lần quét khác nhau. Phần mềm sẽ dựa vào các marker trong quét 3D này để "khâu" các đám mây điểm lại với nhau một cách chính xác tuyệt đối.

2. XỬ LÝ CÁC BỀ MẶT THIẾU ĐẶC ĐIỂM

Hãy tưởng tượng bạn đang quét một cánh cửa ô tô phẳng lỳ hoặc một ống trụ nhẵn bóng. Máy quét sẽ dễ bị "lạc lối" vì mọi điểm trên bề mặt đều trông giống nhau. Lúc này, việc dán marker trong quét 3D sẽ tạo ra các điểm nhận diện nhân tạo, giúp máy quét duy trì việc theo dõi vị trí mà không bị mất dấu (lost tracking). Sử dụng marker trong quét 3D là giải pháp tối ưu cho các bề mặt đối xứng hoặc quá đơn giản.

3. TĂNG ĐỘ CHÍNH XÁC TRÊN KÍCH THƯỚC LỚN

Sai số tích lũy là bài toán nan giải khi quét các vật thể dài. Nếu không có marker trong quét 3D, các sai số nhỏ từ lần quét thứ nhất sẽ cộng dồn đến lần quét thứ n, dẫn đến mô hình bị cong hoặc lệch. Hệ thống marker trong quét 3D tạo ra một khung tham chiếu vững chắc, kiểm soát sai số trên toàn bộ chiều dài vật thể.

4. KHẢ NĂNG QUÉT TRONG MÔI TRƯỜNG RUNG ĐỘNG

Nếu vật thể hoặc máy quét bị rung nhẹ, dữ liệu sẽ bị nhòe. Tuy nhiên, nếu thuật toán dựa trên marker trong quét 3D, máy quét có thể bù trừ sự dịch chuyển đó trong thời gian thực, đảm bảo độ tin cậy của dữ liệu đầu ra.

Đọc thêm:

• Ứng dụng đo kiểm nhanh trong ngành sản xuất nhôm
• Giải pháp giúp tốc độ sản xuất tăng 200%
• Bảo trì nhà máy thủy điện nhanh hơn, chính xác hơn
• Đánh giá máy quét 3D Nimble Track sau 2 năm sử dụng

CÁC LOẠI MARKER TRONG QUÉT 3D PHỔ BIẾN

Tùy vào ứng dụng và loại máy quét, người ta chia marker trong quét 3D thành nhiều loại:

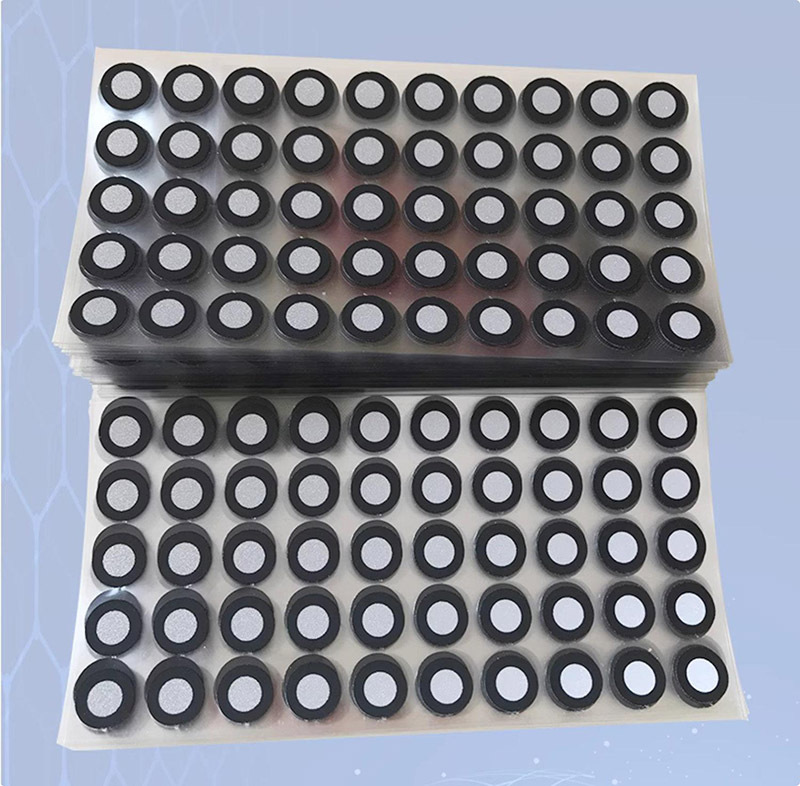

• Marker phản quang (Reflective Markers): Loại phổ biến nhất, dán một lần và có độ tương phản cực cao.

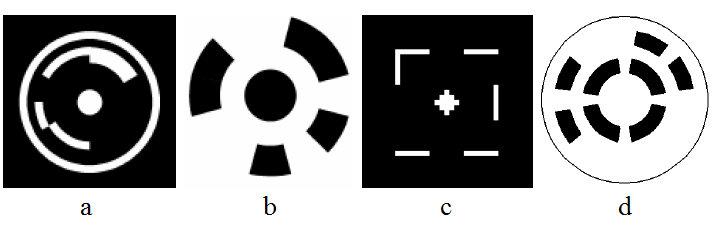

• Marker mã hóa (Coded Markers): Mỗi marker trong quét 3D loại này có một mã định danh riêng (giống QR code nhỏ), giúp phần mềm biết chính xác đó là điểm số mấy, cực kỳ hữu ích cho quy trình Photogrammetry.

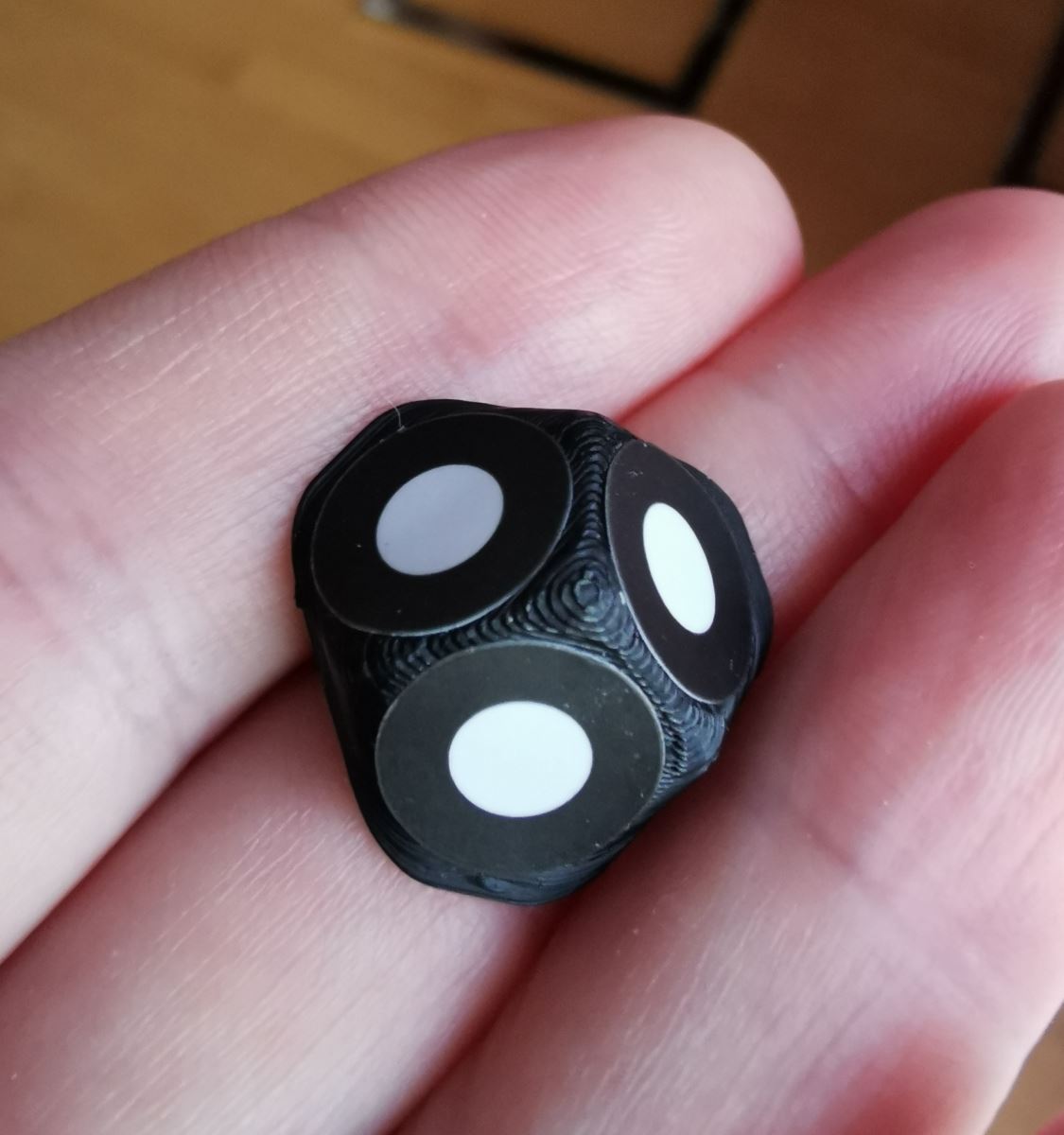

• Marker từ tính (Magnetic Markers): Có thể tái sử dụng nhiều lần trên các bề mặt kim loại, giúp tiết kiệm chi phí mua sắm marker trong quét 3D.

BẢNG SO SÁNH PHƯƠNG PHÁP QUÉT CÓ VÀ KHÔNG CÓ MARKER TRONG QUÉT 3D

Đọc thêm:

• Ứng dụng đo kiểm nhanh trong ngành sản xuất nhôm
• Giải pháp giúp tốc độ sản xuất tăng 200%
• Bảo trì nhà máy thủy điện nhanh hơn, chính xác hơn
• Đánh giá máy quét 3D Nimble Track sau 2 năm sử dụng

LƯU Ý KHI SỬ DỤNG MARKER TRONG QUÉT 3D ĐỂ ĐẠT HIỆU QUẢ CAO NHẤT

Để tối ưu hóa việc sử dụng marker trong quét 3D, bạn cần tuân thủ một số nguyên tắc sau:

1. Phân bổ không đồng đều: Đừng dán marker trong quét 3D thành một hàng thẳng tắp hoặc một lưới đều đặn. Hãy dán chúng một cách ngẫu nhiên để phần mềm dễ phân biệt các cụm điểm.

2. Số lượng tối thiểu: Thông thường, máy quét cần nhìn thấy ít nhất 3-4 marker trong quét 3D trong mọi khung hình để duy trì vị trí.

3. Lựa chọn kích thước: Với vật thể nhỏ, hãy chọn marker trong quét 3D đường kính 3mm hoặc 6mm. Với vật thể lớn như ô tô, loại 10mm hoặc 12mm sẽ giúp máy quét nhận diện từ xa tốt hơn.

Việc hiểu rõ cách vận hành của marker trong quét 3D sẽ giúp bạn tiết kiệm hàng giờ đồng hồ xử lý dữ liệu lỗi. Đây không chỉ là một phụ kiện, mà là một phần không thể tách rời của quy trình đo lường chuyên nghiệp.

TỔNG KẾT VỀ GIÁ TRỊ CỦA MARKER TRONG QUÉT 3D

Tóm lại, marker trong quét 3D là chìa khóa để chuyển đổi từ một bản quét "trông có vẻ đúng" sang một bản quét "đúng về mặt kỹ thuật". Dù bạn đang sử dụng máy quét cầm tay hay hệ thống quét tự động, việc dán marker trong quét 3D đúng cách luôn là ưu tiên hàng đầu.

Đầu tư vào các loại marker trong quét 3D chất lượng cao cũng quan trọng như việc chọn một chiếc máy quét tốt. Đừng để những sai số không đáng có làm ảnh hưởng đến dự án của bạn. Nếu bạn đang tìm kiếm giải pháp đo lường toàn diện sử dụng marker trong quét 3D, V-Proud luôn sẵn sàng hỗ trợ.

Hy vọng bài viết này đã giúp bạn hiểu sâu hơn về tầm quan trọng của marker trong quét 3D. Một lần nữa, hãy nhớ rằng việc làm chủ marker trong quét 3D chính là làm chủ độ chính xác.
