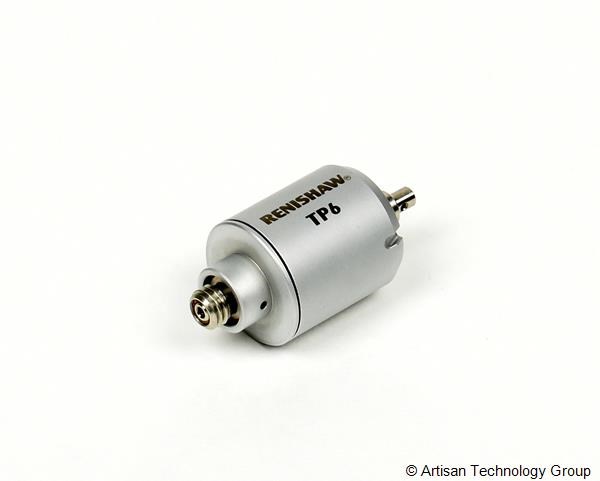

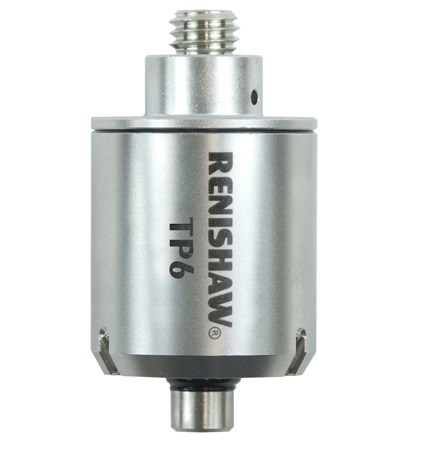

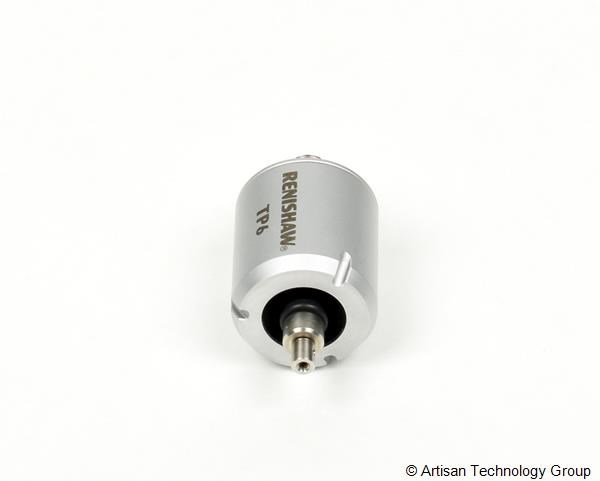

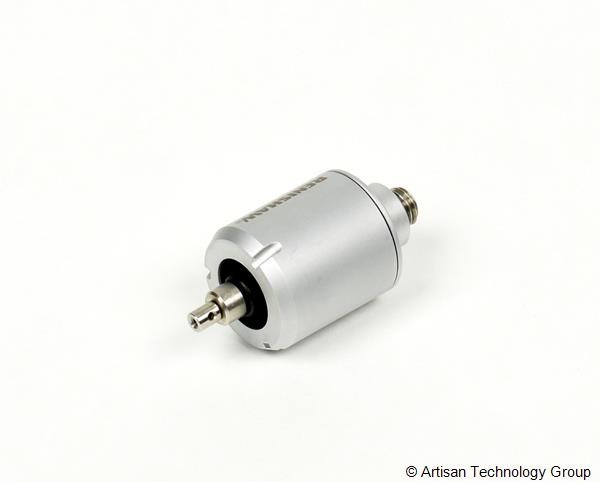

TP6 kết hợp các đặc tính mạnh mẽ của TP1(S) với độ lặp lại của TP2. Nó có thể được sử dụng trên các máy đo tọa độ CMM thủ công hoặc DCC cùng với nhiều loại đầu đo và phụ kiện mở rộng của Renishaw. TP6A tích hợp khớp tự động để sử dụng với máy đo tọa độ tự động Renishaw.
TP6 kết hợp các đặc tính mạnh mẽ của TP1(S) với khả năng lặp lại của TP2. Nó có thể được sử dụng trên các máy đo tọa độ CMM thủ công hoặc DCC cùng với nhiều loại đầu đo và phụ kiện mở rộng của Renishaw. TP6A tích hợp khớp nối tự động để sử dụng với hệ thống thay đổi tự động của Renishaw, hoặc để thay đổi đầu dò thủ công. TP6A cho phép thay đổi nhiều đầu dò mà không cần hiệu chỉnh lại hệ quy chiếu.
Đầu dò TP6 và TP6A có các tùy chọn gắn đầu dò khác nhau (ren M8 và khớp tự động tương ứng). Cả hai đầu dò đều là đầu dò cảm ứng động học và có lực kích hoạt điều chỉnh bằng tay để đạt hiệu suất tối ưu với các cấu hình bút stylus khác nhau.
Chúng có thể sử dụng kim đo dài (phạm vi M3), đường kính 25 mm (1 inch), cung cấp hành trình vượt mức đáng kể cho độ bền tuyệt vời.
|
Specification summary |
TP6 | TP6A |
|---|---|---|
|
Principal application |
Robust universal DCC and manual CMMs. |
As TP6 but with fast probe exchange without requalification. |
|
Sense directions |
5-axis: ±X, ±Y, +Z |
5-axis: ±X, ±Y, +Z |
|
Unidirectional repeatability maximum (2s µm) (at stylus tip) |
0.35 µm (0.000014 in) |
0.35 µm (0.000014 in) |
|
Pre-travel variation 360° (XY plane) |
±1 µm (±0.00004 in) |
±1 µm (±0.00004 in) |
|
Weight |
56 g (1.98 oz) |
76 g (2.68 oz) |
|
Stylus range |
M3 |
M3 |
|
Stylus force range (adjustable) |
0.11 N to 0.3 N |
0.11 N to 0.3 N |
|
Stylus force (set by Renishaw) |
0.11 N to 0.13 N |
0.11 N to 0.13 N |
|
Stylus overtravel (typical) |
XY plane: ±22° +Z-axis: 5.5 mm (0.22 in) at 0.11 N 2 mm (0.08 in) at 0.3 N |
XY plane: ±22° +Z-axis: 5.5 mm (0.22 in) at 0.11 N 2 mm (0.08 in) at 0.3 N |
|
Maximum extension on PH10 series |
200 mm (7.87 in) |
200 mm (7.87 in) |
|
Mounting method |
M8 thread |
Autojoint |
|
Suitable interface |
PI 7-3, PI 200-3, UCC |
PI 7-3, PI 200-3, UCC |
