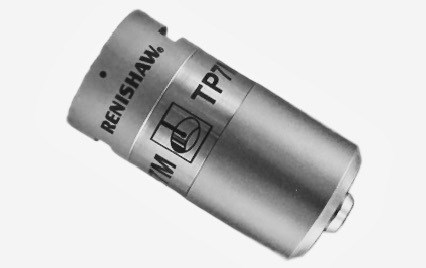

Đầu đo chạm Renishaw TP7M A-1073-0121

TP7M là đầu đo chạm CMM dùng strain gauge, gá autojoint nhiều dây và đo sáu hướng. Dùng với PI 7-3, phù hợp cấu hình cần tiếp cận bằng kim dài.

Đo điểm 3D với gá autojoint

TP7M nhận biết tiếp xúc bằng cảm biến biến dạng, hỗ trợ đo các điểm hình học theo sáu hướng. Cơ cấu này giúp hạn chế lobing và sai lệch tái lập của đầu đo động học. Kết quả thu điểm phải được xử lý bằng chương trình và hệ CMM phù hợp.

Ví dụ minh họa: một mặt hoặc lỗ nằm sâu cần bố trí kim M4 dài hơn cấu hình ngắn thông thường. Kỹ sư cần đánh giá tầm với, độ cứng, đường vào và lực tiếp xúc trước khi chọn TP7M; không lấy khả năng mang kim dài làm bảo đảm sai số tổng.

Chuỗi tương thích cần đủ

Gá autojoint nhiều dây hỗ trợ PH10M PLUS, PH10MQ PLUS hoặc PH6M và các extension PEM phù hợp. PI 7-3 xử lý tín hiệu; tính tương thích cơ khí riêng lẻ không đủ để thay cho kiểm tra tín hiệu và phần mềm.

Thiết lập và hiệu chuẩn bằng cùng tốc độ tiếp xúc dùng khi đo, theo hướng dẫn hãng. TP7M hoạt động trong khoảng tốc độ chạm 0,5–40 mm/s; hướng dẫn yêu cầu tốc độ hiệu chuẩn và tốc độ đo khớp nhau trong ±10% để đạt chất lượng đo.

Phân biệt TP7M và TP7M EP

TP7M EP là biến thể khác. Không dùng thông số độ chính xác 3D của TP7M EP để quảng bá cho TP7M. Khi thay thế đầu đo, xác nhận model, giao diện và chuẩn kiểm chứng trên hệ máy đang dùng.

Trao đổi cấu hình với V-Proud

Để tư vấn đúng cấu hình, hãy gửi V-Proud model máy, bộ điều khiển, hệ đầu đo đang dùng và bản vẽ các đặc tính cần kiểm tra. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

Đo sáu hướng

Hỗ trợ tiếp cận theo cả ±X, ±Y, ±Z khi bố trí đầu đo và phần mềm đáp ứng.

Gá autojoint có thể đổi lặp lại

Cho phép tích hợp với hệ đổi đầu đo phù hợp, giảm tháo lắp cáp/đầu gá thủ công.

Đường kính 25 mm
Công nghệ Strain gauge, đo chạm điểm
Gá Autojoint nhiều dây
Giao diện PI 7-3
Lặp lại một hướng (2σ) 0,25 µm ở trigger level 1 và 2
Lực kích hoạt tại đầu kim XY: 0,02 N; Z: 0,15 N
Kim khuyến nghị tối đa M4: 150 mm thép không gỉ hoặc 180 mm GF
Độ chính xác 3D theo ISO 10360-2 của TP7M N/A trong bảng hãng; không dùng thông số TP7M EP

Renishaw là doanh nghiệp công nghệ đo lường thành lập năm 1973, phát triển các hệ thống đo kích thước, đầu dò, điều khiển và hiệu chuẩn phục vụ sản xuất chính xác.

Vị trí của dòng sản phẩm trong hệ giải pháp

TP7M là đầu đo chạm CMM dùng strain gauge, gá autojoint nhiều dây và đo sáu hướng. Dùng với PI 7-3, phù hợp cấu hình cần tiếp cận bằng kim dài.
