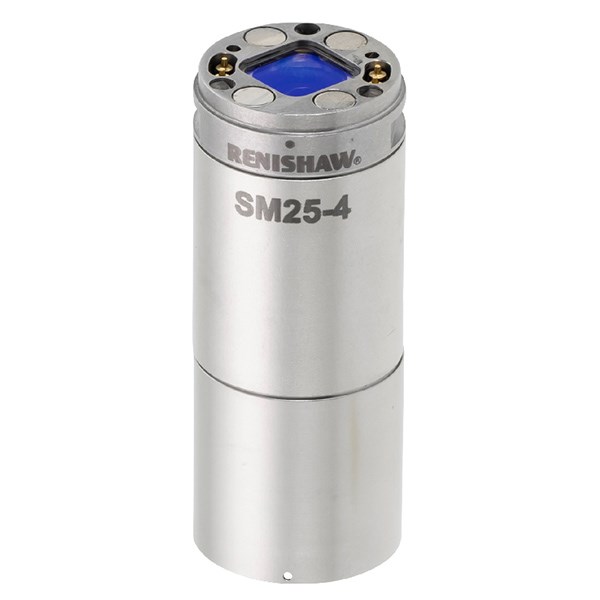

Module quét Renishaw SM25-4 A-2237-1114

SM25-4 là module quét cho hệ SP25M, ghép với SH25-4 cho chiều dài kim 220–400 mm. Phù hợp lỗ sâu hoặc đặc tính nằm xa thân đầu đo.

Chọn module theo tầm với và bố trí đo

Độ dài kim cần đủ để tiếp cận đặc tính nhưng không nên được chọn tách khỏi module quét. Renishaw tối ưu từng SM25 theo phạm vi chiều dài làm việc và yêu cầu bộ giữ kim tương ứng. SM25-4 được sử dụng cùng SH25-4.

Với lỗ sâu hoặc đặc tính nằm xa thân đầu đo, cần kiểm tra cả đường vào đặc tính, khoảng trống quay đầu và độ cứng của bố trí đo. Dữ liệu quét có thể dùng đánh giá kích thước, vị trí và hình dạng; việc đánh giá dung sai còn phụ thuộc phần mềm, cách lấy mẫu và toàn hệ CMM.

Triển khai trong hệ SP25M

Đối chiếu thân đầu đo, đầu xoay, bộ giữ kim và giao diện đang dùng. Cấu hình bộ đo trong phần mềm, hiệu chuẩn trên cầu chuẩn và kiểm chứng bằng chi tiết đại diện trước khi chạy loạt.

FCR25 hỗ trợ thay module SM25 trực tiếp; khi giữ riêng SH25 cần insert PA25-SH. Tính đường đổi module, khoảng cách các cổng và vật cản trên bàn CMM vào chương trình. Mã module riêng không đồng nghĩa đã bao gồm thân SP25M hoặc bộ giữ kim.

Đánh giá nhu cầu nâng cấp

Nên bổ sung module khi cấu hình hiện có không đáp ứng tầm với hoặc cách tiếp cận yêu cầu. Nếu chỉ thay bằng module khác để mang cùng một bố trí kim, cần kiểm tra lại tính phù hợp theo phạm vi hãng quy định; không suy rằng mọi SM25 có cùng đặc tính động lực học.

Trao đổi cấu hình với V-Proud

Để tư vấn đúng cấu hình, hãy gửi V-Proud model máy, bộ điều khiển, hệ đầu đo đang dùng và bản vẽ các đặc tính cần kiểm tra. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

Đúng phạm vi làm việc

Kết hợp SM25-4 với SH25-4 theo chiều dài 220–400 mm giúp lựa chọn dựa trên cấu hình đo thay vì chỉ dựa vào tên cảm biến.

Đổi cấu hình theo chương trình

Hệ rack phù hợp cho phép lưu và chọn module theo đặc tính, hỗ trợ quy trình đo nhiều hình học trên cùng hệ SP25M.

Model SM25-4
Mã module riêng A-2237-1114
Hệ sử dụng SP25M
Bộ giữ kim tương ứng SH25-4
Chiều dài kim trong phạm vi hãng nêu 220–400 mm
Định hướng ứng dụng Bố trí tuyến tính theo chiều dài quy định
Thay tự động FCR25; bộ giữ SH25 cần PA25-SH khi lưu riêng
Phân biệt quy cách Mã này là module riêng; thân SP25M và bộ giữ kim chọn theo cấu hình

Renishaw là doanh nghiệp công nghệ đo lường thành lập năm 1973, phát triển các hệ thống đo kích thước, đầu dò, điều khiển và hiệu chuẩn phục vụ sản xuất chính xác.

Vị trí của dòng sản phẩm trong hệ giải pháp

Dòng SP25M sử dụng năm module quét SM25 với các phạm vi chiều dài khác nhau. SM25-5 bổ sung lựa chọn cho bố trí phi tuyến và hình sao; lựa chọn module không thay thế bước hiệu chuẩn hệ đo.
