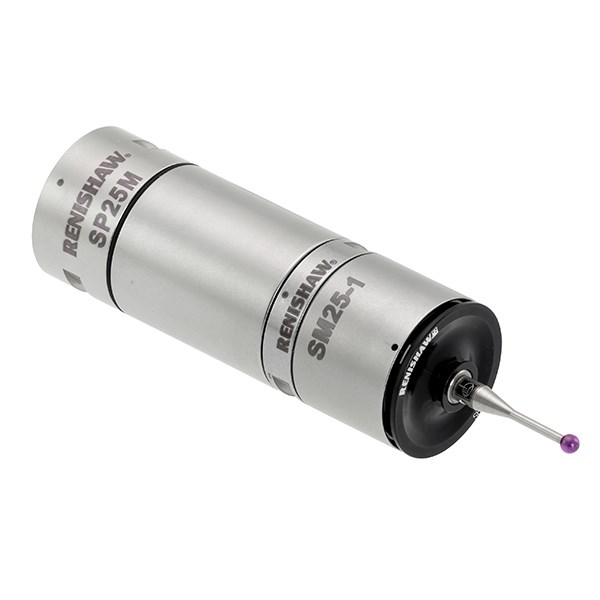

Bộ module quét Renishaw SM25-1 A-2237-1101

A-2237-1101 là bộ module SM25-1 cho hệ SP25M, gồm một SM25-1 và hai bộ giữ SH25-1 cùng phụ trợ trong quy cách hãng. Đây không phải toàn bộ đầu quét SP25M.

Vì sao cần phân biệt kit với thân đầu quét?

Thân SP25M, module quét SM25 và bộ giữ kim SH25 thực hiện những vai trò khác nhau. Đặt mua A-2237-1101 là bổ sung bộ module SM25-1, không phải mua một hệ SP25M hoàn chỉnh để lắp trực tiếp lên mọi CMM.

Bộ này phù hợp khi máy đã có nền tảng SP25M và cần cấu hình quét cho kim 20–50 mm. Trước khi mua cần kiểm tra thân đầu đo, đầu xoay, giao diện và khả năng quét của bộ điều khiển.

Cấu hình sử dụng và đầu ra

SM25-1 ghép với SH25-1 để thu dữ liệu bề mặt khi quét. Dữ liệu cho phép phần mềm tính các đặc tính hình học được lập trình; mật độ dữ liệu và phương pháp đánh giá phải phù hợp dung sai.

Lắp cấu hình, khai báo trong phần mềm, hiệu chuẩn bằng cầu chuẩn rồi xác minh trên mẫu đại diện. Khi dùng đổi tự động, chọn FCR25 và insert phù hợp với phần cần lưu. Không áp sai số quét của một máy CMM khác cho bộ module này.

Chọn quy cách mua

So sánh kit A-2237-1101 với module riêng A-2237-1111. Kit hữu ích khi cần cả bộ giữ kim và phụ trợ; module riêng phục vụ hệ đã có đủ bộ phận tương ứng. Danh sách thành phần cần được đối chiếu theo mã khi chốt cấu hình.

Trao đổi cấu hình với V-Proud

Để tư vấn đúng cấu hình, hãy gửi V-Proud model máy, bộ điều khiển, hệ đầu đo đang dùng và bản vẽ các đặc tính cần kiểm tra. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

Bộ module có bộ giữ tương ứng

SM25-1 và SH25-1 được ghép theo kiến trúc hệ SP25M, thuận tiện khi bổ sung cấu hình quét ngắn.

Tránh nhầm phạm vi đầu tư

Phân biệt kit module với thân SP25M giúp xác định đúng phần còn thiếu trong hệ hiện có.

Mã kit A-2237-1101
Tên chính hãng SM25-1 scanning module kit
Thành phần chính 1 SM25-1; 2 SH25-1
Phụ trợ trong bảng thành phần hãng 1 kim M3 Ø3 mm, L21 mm, EWL14,7 mm; 2 dụng cụ S7; 1 bộ vệ sinh khớp động học
Phạm vi chiều dài kim cho SM25-1 20–50 mm
Phần hệ thống cần có Thân SP25M, đầu gá/giao diện và bộ điều khiển/phần mềm tương thích

Renishaw là doanh nghiệp công nghệ đo lường thành lập năm 1973, phát triển các hệ thống đo kích thước, đầu dò, điều khiển và hiệu chuẩn phục vụ sản xuất chính xác.

Vị trí của dòng sản phẩm trong hệ giải pháp

SP25M tách thân cảm biến, module SM25 và bộ giữ SH25 để mở rộng cấu hình theo bài toán. Mã kit A-2237-1101 thuộc lớp module SM25-1; không phải mã thay thế tên toàn hệ.
