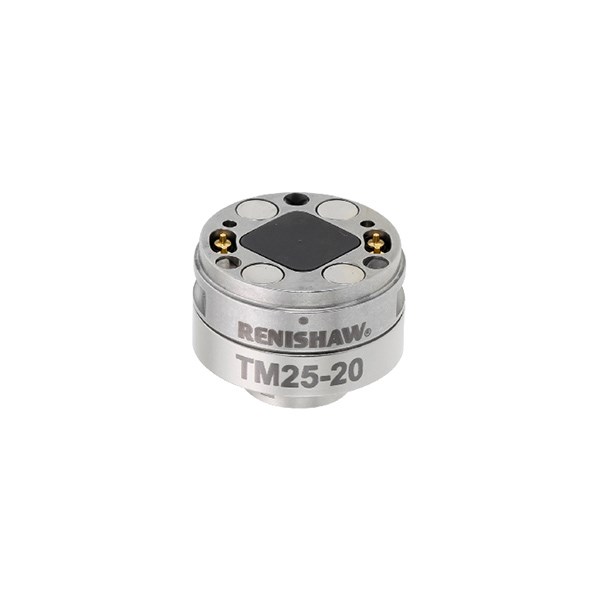

Module chuyển đổi Renishaw TM25-20 A-2237-1200

TM25-20 cho phép hệ SP25M sử dụng các module TP20 để đo chạm điểm. Mã A-2237-1200 là module chuyển đổi; TP20 và thân SP25M không thuộc cùng quy cách này.

Khi nào cần chuyển từ quét sang đo chạm?

Một chương trình CMM có thể cần quét bề mặt để đánh giá hình dạng, nhưng ở đặc tính khác chỉ cần các điểm rời rạc. TM25-20 cho phép sử dụng module TP20 trên hệ SP25M, thay vì coi mọi đặc tính đều phải dùng module quét SM25.

Ví dụ minh họa: kỹ sư dùng cảm biến quét cho một mặt trụ, sau đó chuyển sang TP20 để kiểm tra các mặt chuẩn hoặc điểm tiếp cận rời rạc. Chiến lược lấy điểm và khả năng kiểm tra dung sai phụ thuộc chương trình đo, cấu hình đầu đo và hình học chi tiết.

Cấu hình và trình tự triển khai

Kiểm tra thân SP25M, hệ điều khiển và phần mềm; chọn TM25-20 cùng module TP20 có lực và hướng đo phù hợp. Sau lắp đặt, xác lập cấu hình và hiệu chuẩn đầu đo trên cầu chuẩn trước khi dùng chương trình sản xuất.

FCR25 có thể giữ trực tiếp TM25-20; việc lưu TP20 trên FCR25 cần insert PA25-20. Phải kiểm tra khoảng trống và đường vào rack bằng chuyển động an toàn. Đây là phụ kiện của hệ CMM, không phải đầu dò độc lập cho máy CNC.

Chọn module riêng hay bộ kit

A-2237-1201 phù hợp khi cần cả bộ chuyển đổi và hai module TP20 SF; A-2237-1200 phù hợp khi hệ đã có module TP20 phù hợp. Cần đối chiếu đầy đủ cấu hình sẵn có để tránh mua trùng hoặc thiếu bộ phận. Không dùng thông số quét của SP25M làm đặc tính đo riêng của TM25-20.

Trao đổi cấu hình với V-Proud

Để tư vấn đúng cấu hình, hãy gửi V-Proud model máy, bộ điều khiển, hệ đầu đo đang dùng và bản vẽ các đặc tính cần kiểm tra. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

Thêm phương pháp đo trên hệ hiện có

Đổi sang TP20 để thu điểm chạm khi phương pháp này phù hợp đặc tính; không phải mua một đầu quét khác chỉ để dùng cùng mọi thao tác.

Tổ chức đổi module tự động

Kết hợp rack và chương trình đúng cấu hình giúp chuyển giữa các bộ đo trong chu trình, giảm can thiệp thủ công.

Mã quy cách A-2237-1200
Vai trò Module chuyển đổi TP20 cho hệ SP25M
Phương pháp Đo chạm điểm qua module TP20; không phải module quét SM25
Thành phần chính 1 module TM25-20; không kèm module TP20
Phụ trợ Thân SP25M, module TP20; FCR25 và insert tương ứng khi đổi tự động
Điều kiện đo Kết quả phụ thuộc hệ CMM, module TP20 và tổ hợp đo đã hiệu chuẩn

Renishaw là doanh nghiệp công nghệ đo lường thành lập năm 1973, phát triển các hệ thống đo kích thước, đầu dò, điều khiển và hiệu chuẩn phục vụ sản xuất chính xác.

Vị trí của dòng sản phẩm trong hệ giải pháp

SP25M được thiết kế theo kiến trúc module: SM25 cho quét, TM25-20 cho TP20 đo chạm. Việc chọn phương pháp diễn ra ở cấp hệ thống; mã kit và mã module riêng cần phân biệt khi lập cấu hình.
