Việc các nhà sản xuất khung xe BIW (Body in White), đặc biệt là khung xe bus khổ lớn, thường xuyên gặp phải các vấn đề nghiêm trọng trong giai đoạn kiểm chuẩn là điều khó tránh khỏi. Thậm chí đối với cả các bản mẫu, việc kiểm soát sai số lắp ráp giữa các ống thép hàn luôn là bài toán đau đầu với đại đa số các nhà máy sản xuất xe. Với tư cách là đơn vị triển khai giải pháp, V-Proud nhận thấy các phương pháp đo đạc truyền thống đã không còn đáp ứng được độ chính xác và tiến độ yêu cầu.
.png)
Trong dự án này, chúng tôi đối mặt với một khung xe bus có kích thước khổng lồ: dài 15m, rộng 2,5m và cao 3,4m. Khó khăn lớn nhất không chỉ nằm ở kích thước mà còn ở bề mặt vật liệu. Các khung thép vuông không qua gia công thường có độ phản chiếu cao hoặc bề mặt bóng. Thông thường, để quét 3d những bề mặt này, kỹ thuật viên phải xịt bột phản quang, bột phủ gốm, nhưng việc này gây tốn thời gian, phát sinh chi phí và tốn thời gian.
Việc ứng dụng quét 3d vào quy trình sản xuất thực tế đòi hỏi một giải pháp không chỉ chính xác mà còn phải linh hoạt, tiện lợi. Khách hàng của V-Proud cần một kế hoạch kiểm tra dữ liệu số hóa có khả năng lặp lại để đảm bảo tính toàn vẹn cấu trúc cho toàn bộ dải sản phẩm xe bus hạng sang.
Để giải quyết triệt để bài toán này, chúng tôi đã lựa chọn hệ thống NimbleTrack của SCANOLOGY, đây là dòng thiết bị đo lường không dây tiên tiến nhất hiện nay, cho phép chúng tôi thực hiện quét 3d mà không bị giới hạn bởi dây cáp hay các thiết bị phụ trợ cồng kềnh.
Mặc dù NimbleTrack thường được ưu tiên cho các chi tiết cỡ vừa, nhưng qua việc lập kế hoạch phân đoạn các khu vực cần scan 3d một cách hợp lý và thông minh, chúng tôi đã chứng minh khả năng quét 3d tuyệt vời của thiết bị này trên khung xe bus kích thước lớn.
Quy trình thực hiện được chúng tôi chuẩn hóa qua các bước sau để đảm bảo dữ liệu quét 3d đạt độ chính xác cao nhất mà không có bất cứ sự can thiệp nào của dán điểm Marker:
Thiết lập tọa độ: Đầu tiên, chúng ta cần phải căn chỉnh mặt phẳng Z của khung xe khớp với mô hình thiết kế CAD. Việc chia nhỏ khung xe thành các khu vực quét 3d mục tiêu giúp tối ưu hóa tầm nhìn của thiết bị máy quét 3D và Tracker.
Thực hiện thu thập dữ liệu: Tại mỗi phân đoạn, chúng tôi tiến hành quét 3d bằng NimbleTrack theo cách thức thông thường. Tuy nhiên, nhờ phần mềm của Scanology mà các tệp dữ liệu quét 3d được ghép nối một cách liền mạch, không bị đứt gãy hay sai số tích lũy ( thường thì đo vật, khổ càng lớn thì dung sai và sai số càng lớn)
Duy trì độ chính xác: Trong suốt quá trình quét 3d, hệ thống luôn đảm bảo sai số thể tích ở mức 0,025 mm. Đây là con số ấn tượng, đảm bảo mọi vị trí lắp ráp trên khung BIW đều nằm trong tầm kiểm soát.

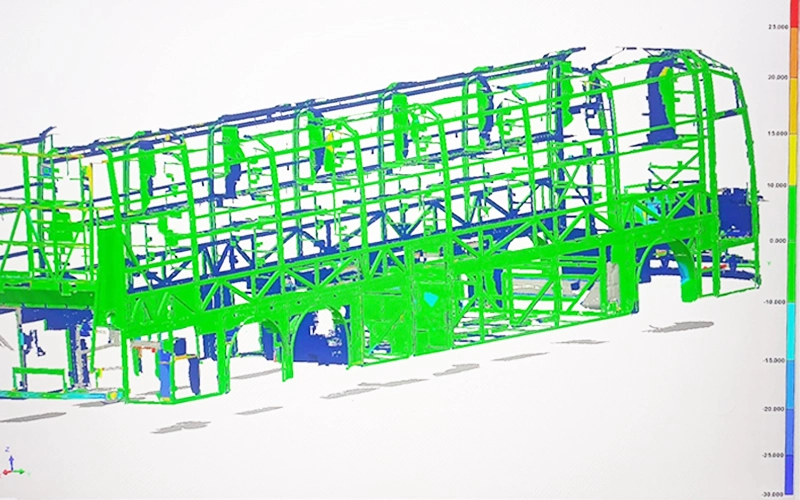

Xử lý hậu kỳ: Sau khi kết thúc việc quét 3d, chúng tôi thu được một tệp STL hoàn chỉnh. Dữ liệu này được chồng lấp trực tiếp lên CAD để thực hiện phân tích sai số.
Phân tích sai lệch: Kết quả quét 3d giúp chỉ ra chính xác những điểm chưa đạt chuẩn, từ đó đưa ra các tư vấn cho bộ phận sản xuất các bước điều chỉnh khuôn gá lắp hoặc quy trình hàn.
.png)
Giải pháp quét 3d bằng NimbleTrack của SCANOLOGY mang lại những lợi thế mà các phương pháp đo lường thủ công không thể làm được. Nhờ ứng dụng công nghệ trên vào khâu sản xuất có thể giúp các nhà sản xuất oto:
Tăng tốc độ sản xuất: Hoàn thành toàn bộ dự án quét 3d khung xe bus chỉ trong vòng 10 giờ làm việc.
Quét 3D không dán điểm: Việc quét 3d không cần dán điểm marker giúp tiết kiệm hàng giờ đồng hồ chuẩn bị và hậu kỳ.
Xử lý bề mặt bóng: Khả năng quét 3d trực tiếp trên bề mặt kim loại bóng mà không cần xịt bột giúp giữ sạch cho mẫu khung xe cần đo, tiết kiệm thời gian của công nhân và đẩy nhanh tiến độ kiểm soát chất lượng.
Dữ liệu tin cậy: Mọi sai lệch hình học, dù là nhỏ nhất ở các góc bo, đều được dữ liệu quét 3d ghi lại một cách trung thực nhất.
Tối ưu hóa sản xuất: Với kết quả từ việc quét 3d, khách hàng có thể tự tin áp dụng kế hoạch kiểm chuẩn này cho các lô hàng tiếp theo, giảm thiểu tối đa tỉ lệ lỗi hỏng.
.png)
Thành công của dự án quét 3d khung xe bus lần này đã mở ra tiêu chuẩn mới cho ngành sản xuất ô tô và xe thương mại. Chúng tôi không chỉ cung cấp một dịch vụ đo đạc, mà mang đến một giải pháp quét 3d số hóa toàn diện, giúp doanh nghiệp tiến gần hơn tới mô hình nhà máy thông minh.
Việc làm chủ công nghệ quét 3d không dây giúp các kỹ sư kiểm soát tốt hơn tính nhất quán của sản phẩm BIW. Chúng tôi tin rằng, việc ứng dụng rộng rãi quét 3d sẽ là chìa khóa để nâng cao năng lực cạnh tranh cho các nhà sản xuất xe bus bền vững trong tương lai.
