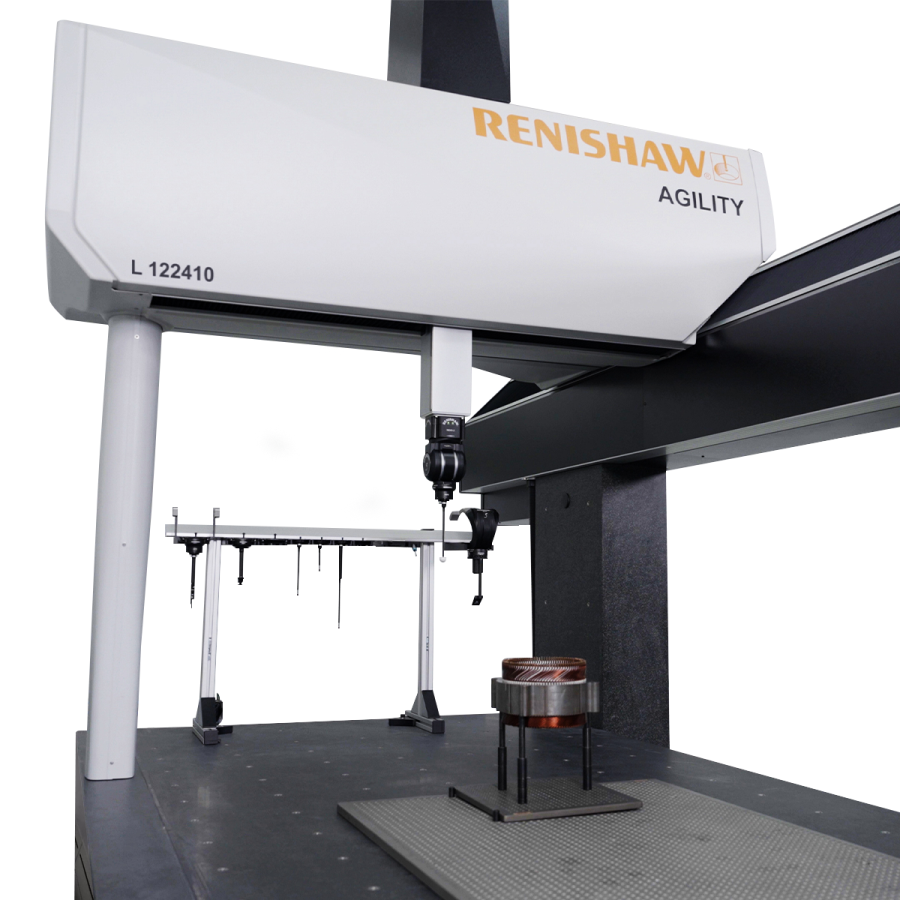

Máy đo CMM 5 trục Renishaw AGILITY L

AGILITY L là CMM 5 trục cho phòng đo và phòng sạch, tích hợp REVO để kết hợp đo kích thước, hình dạng và các phép kiểm tra bằng cảm biến phù hợp trên một hệ máy.

Kiểm tra chi tiết chính xác trong phòng đo kiểm soát môi trường

Một bản vẽ có nhiều dung sai cần kết hợp năng lực máy, cảm biến và chiến lược lấy dữ liệu; chỉ nhìn sai số nhỏ nhất của catalogue không xác nhận được mọi phép đo.

Đưa dữ liệu đo đến đúng quyết định sản xuất

Phòng đo không chỉ cần xác nhận kích thước mà còn phải kiểm tra hình học phức tạp, phát triển quy trình và xử lý nhiều nhóm chi tiết. AGILITY L được thiết kế cho phòng đo/phòng sạch, phối hợp khung CMM và hệ REVO để thực hiện chương trình đa cảm biến trong môi trường kiểm soát.

Ví dụ minh họa: một chi tiết động cơ cần kiểm tra mặt trụ, vị trí lỗ và nhám mặt làm việc. Có thể xây dựng chương trình kết hợp cảm biến quét và cảm biến nhám phù hợp, giữ các kết quả trong cùng hệ tham chiếu; mỗi đặc tính vẫn cần đúng phương pháp và cấu hình.

Cơ chế đo 5 trục và dữ liệu thu được

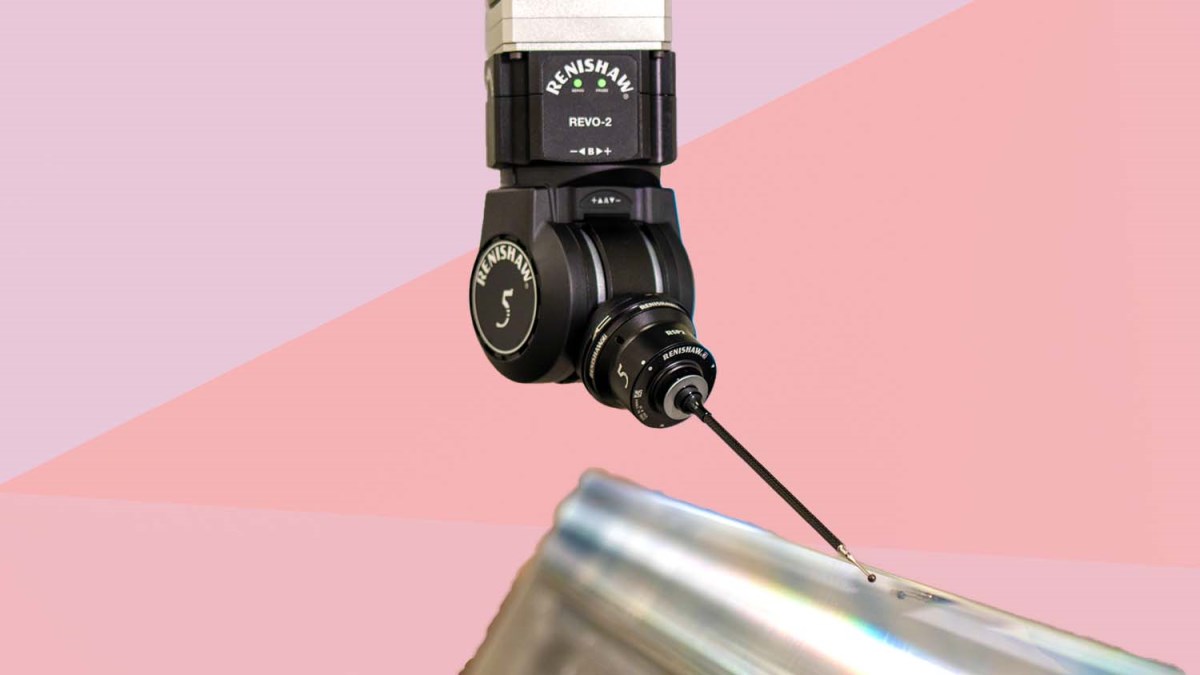

REVO phối hợp ba trục CMM với hai trục đầu đo. Những chuyển động nhanh tập trung ở đầu đo, còn khung máy di chuyển theo đường tương đối chậm và tuyến tính để hạn chế ảnh hưởng động lực học. Khả năng định hướng liên tục hỗ trợ tiếp cận bề mặt ở nhiều góc.

Các cảm biến REVO có chức năng riêng: quét chạm, đo nhám, thu ảnh, đo chiều dày siêu âm hoặc nhiệt độ. Chỉ các cảm biến và phần mềm có trong cấu hình đã xác nhận mới tạo ra khả năng tương ứng; không coi mọi máy AGILITY đều đã có đủ các lựa chọn.

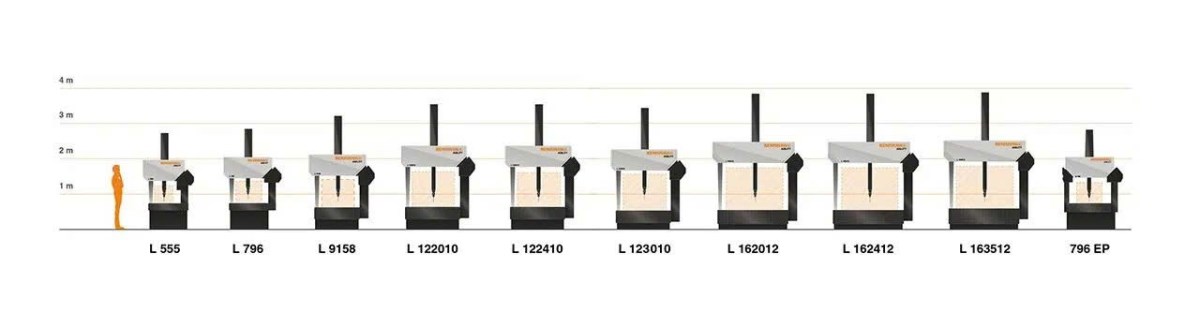

Chọn cỡ máy từ chi tiết và cách nạp

Hành trình cần tính cả chi tiết, đồ gá, khoảng quay đầu đo và không gian tránh va chạm. Bố trí rack cũng ảnh hưởng khả năng tiếp cận và đường nạp phôi. Cần đánh giá cả không gian thao tác nạp mẫu, khối lượng chi tiết/đồ gá, nền sàn và môi trường phòng đo trước khi chọn cỡ máy lớn.

Bảng dưới là ví dụ một cỡ máy L 122010, không phải bộ thông số áp dụng cho toàn dòng. MPE là sai số cho phép lớn nhất theo phép thử quy định; không phải độ không đảm bảo của mọi phép đo chi tiết.

Quy trình đánh giá trước đầu tư

Lập danh sách đặc tính và dung sai quan trọng; chọn cảm biến và sơ đồ gá; lập chương trình trên mẫu đại diện; đánh giá khả năng đo, độ lặp lại và thời gian chu trình; xác nhận điều kiện lắp đặt, đào tạo và bảo dưỡng.

Nếu hệ hiện hữu còn phù hợp khung cơ khí, nên đánh giá phương án retrofit cùng khả năng điều khiển/cảm biến trước khi quyết định mua máy mới. Việc rút ngắn chu trình phải được kiểm chứng trên chương trình và số lượng mẫu thực tế.

Ứng dụng minh họa: từ thao tác đến quyết định

AGILITY L là nền tảng CMM 5 trục cho phòng đo/phòng sạch theo cấu hình hãng. Phân nhóm kích thước, dạng, nhám hoặc đặc tính cần cảm biến chuyên dụng trước khi lập chương trình.

Các bộ dữ liệu liên hệ trong cùng hệ tọa độ giúp đánh giá những đặc tính đã lập trình; phạm vi đo phụ thuộc cảm biến và đường tiếp cận thực.

Đánh giá bằng chi tiết có dung sai và hình học khó nhất trong phạm vi dự kiến, gồm cả hiệu chuẩn cảm biến, gá lại và xử lý báo cáo.

Ví dụ đánh giá năng lực cho chi tiết có nhiều dung sai

Với một chi tiết có lỗ sâu, mặt chuẩn lớn và đặc tính nằm ở nhiều hướng, hãy xác định đặc tính khó nhất trước khi chọn cỡ AGILITY L. Thể tích đo phải đủ cho cả chi tiết, đồ gá, tổ hợp đầu đo và các tư thế chuyển hướng; kích thước bao của chi tiết chỉ là một đầu vào.

Chạy chương trình thử với chiến lược chuẩn và lấy dữ liệu dự kiến sử dụng trong thực tế. Đối chiếu các kết quả nhạy với hướng và chiều dài đo bằng tham chiếu phù hợp. Năng lực cần đánh giá ở đặc tính và dung sai cụ thể; một công thức MPE trong catalogue không tự xác nhận độ không đảm bảo cho mọi bản vẽ.

Cách lựa chọn cấu hình cho công việc thực tế

Đối chiếu đúng cỡ L và điều kiện nhiệt của MPE; kiểm tra nền, rung, ổn định nhiệt của chi tiết, đồ gá và nhân sự lập trình. Không áp thông số một cỡ L cho toàn dòng.

Quy trình triển khai và kiểm chứng

  1. Phân tích danh sách chi tiết: Chọn mẫu khó nhất về dung sai, kích thước và đường tiếp cận; xác định dữ liệu thật sự cần thu.
  2. Khảo sát nơi lắp máy: Đánh giá nhiệt, rung, không gian, cách nạp/gá và nguồn lực vận hành theo yêu cầu model.
  3. Xây chương trình đại diện: Chọn cảm biến, chuẩn, đồ gá và chiến lược lấy dữ liệu; nghiệm thu theo khả năng đo cần dùng.
  4. Đánh giá vận hành dài hạn: Quản lý chương trình, chuẩn/cảm biến, bảo trì và việc kiểm tra năng lực sau thay đổi.

Trao đổi cấu hình với V-Proud

Gửi V-Proud bản vẽ, kích thước và khối lượng chi tiết, dung sai, số lượng cần kiểm tra mỗi ca cùng điều kiện lắp đặt để trao đổi phương án cấu hình và đánh giá năng lực đo. Liên hệ xinchao@v-proud.vn hoặc 0896 555 247.

Phối hợp chuyển động 5 trục

REVO thực hiện phần chuyển động nhanh ở đầu đo, hỗ trợ thu dữ liệu và tiếp cận đặc tính mà không phụ thuộc hoàn toàn vào tăng tốc khung CMM.

Đa cảm biến trong cùng hệ tọa độ

Có thể kết hợp các phép kiểm tra phù hợp trong một chương trình khi cấu hình đáp ứng, giảm số lần di chuyển và gá lại chi tiết.

Nền tảng theo môi trường sử dụng

Thiết kế phòng đo của AGILITY L giúp lựa chọn máy theo nơi tạo và sử dụng dữ liệu, thay vì chỉ theo một trị số chính xác danh nghĩa.

Giá trị sử dụng cần đánh giá trên ứng dụng

Giải quyết đúng hạn chế của quy trình

AGILITY L là nền tảng CMM 5 trục cho phòng đo/phòng sạch theo cấu hình hãng. Phân nhóm kích thước, dạng, nhám hoặc đặc tính cần cảm biến chuyên dụng trước khi lập chương trình.

Dữ liệu phải dẫn đến quyết định kỹ thuật

Các bộ dữ liệu liên hệ trong cùng hệ tọa độ giúp đánh giá những đặc tính đã lập trình; phạm vi đo phụ thuộc cảm biến và đường tiếp cận thực. Đánh giá bằng chi tiết có dung sai và hình học khó nhất trong phạm vi dự kiến, gồm cả hiệu chuẩn cảm biến, gá lại và xử lý báo cáo.

Đầu tư theo cấu hình có thể kiểm chứng

Đối chiếu đúng cỡ L và điều kiện nhiệt của MPE; kiểm tra nền, rung, ổn định nhiệt của chi tiết, đồ gá và nhân sự lập trình. Không áp thông số một cỡ L cho toàn dòng.

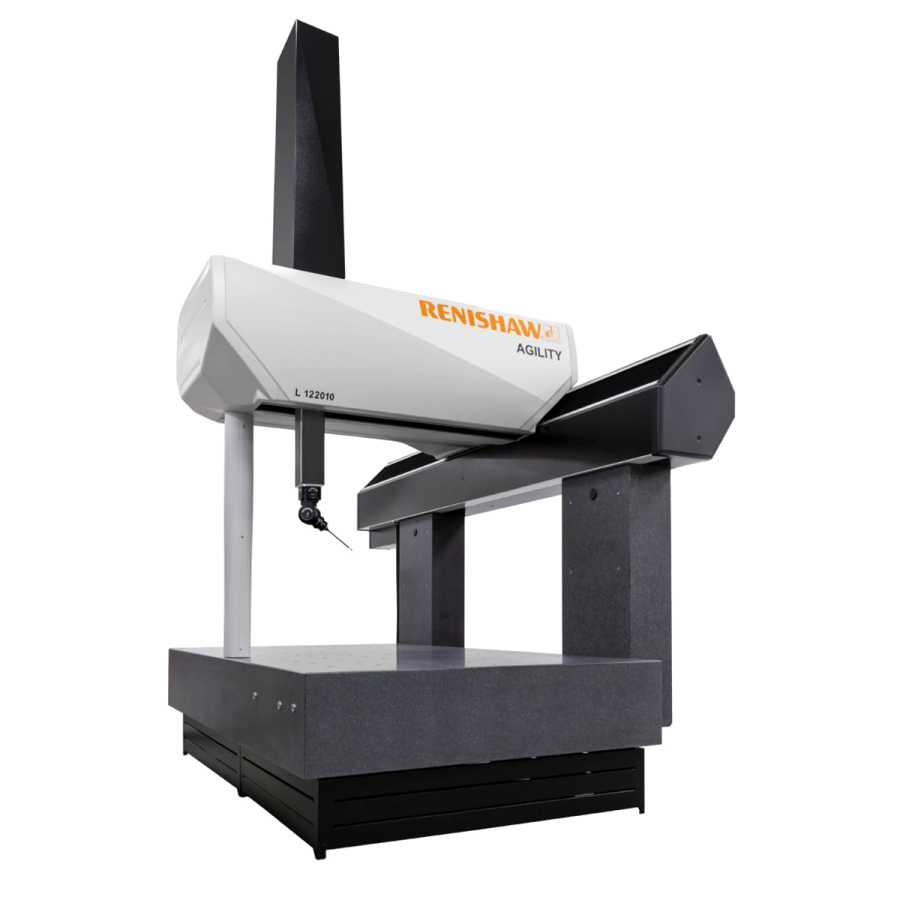

Cỡ máy minh họa AGILITY L 122010
Vùng đo X × Y × Z 1.200 × 2.000 × 1.000 mm
MPE(E0) / MPE(E150) (1,5 + L/350) µm; L là chiều dài đo tính bằng mm
Nhiệt độ đo 18–22 °C; giới hạn biến thiên 0,5 °C/giờ, 5 °C/ngày và gradient 1 °C/m
Nhiệt độ vận hành 15–40 °C; phân biệt với dải nhiệt độ đo
Khối lượng chi tiết tối đa 2.750 kg
Khí cấp tối thiểu 6,5 bar khi lắp REVO-2
Cấu hình thử độ chính xác Mặc định REVO-2 / RSP2 / RSH175 / kim 6 × 10 mm; cùng đặc tính với RSP3-2 / RSH3-2 / kim 5 × 21 mm theo datasheet

Renishaw: nền tảng cảm biến và đo lường phục vụ sản xuất

Renishaw được David McMurtry và John Deer thành lập năm 1973 tại Anh, khởi nguồn từ đầu dò chạm dùng giải quyết một yêu cầu kiểm tra kích thước trong chế tạo động cơ. Từ cảm biến đầu tiên, hãng mở rộng sang đầu dò CMM, đo trên máy công cụ, điều khiển, phần mềm và hiệu chuẩn chuyển động.

Điểm cần nhìn khi chọn một sản phẩm Renishaw là vai trò của nó trong cả hệ đo: cảm biến tạo tín hiệu, cơ cấu gá tạo đường tiếp cận, giao diện/điều khiển xử lý chuyển động và tín hiệu, phần mềm dựng đặc tính rồi đánh giá theo yêu cầu. Chọn đúng từng thành phần và kiểm chứng toàn quy trình mới giúp dữ liệu sử dụng được cho quyết định sản xuất.

Hướng phát triển và vị trí của dòng sản phẩm

AGILITY L tiếp nối nền tảng đo REVO 5 trục của hãng trên một hệ CMM hoàn chỉnh cho môi trường kiểm soát. Sự khác biệt với AGILITY S nằm ở định hướng môi trường và cấu hình hiệu năng, không chỉ tên hoặc kích thước máy.

Vị trí của dòng sản phẩm trong hệ giải pháp

AGILITY đưa công nghệ REVO 5 trục vào nền tảng CMM tích hợp. Dòng S hướng đến nhà xưởng; dòng L hướng đến phòng đo/phòng sạch. Các cỡ máy, cảm biến và cấu hình được phát triển theo không gian đo, môi trường và yêu cầu kiểm tra khác nhau.
