Trong kỷ nguyên gia công cơ khí chính xác cao, sự ổn định động học và độ chính xác thể tích của máy công cụ CNC quyết định trực tiếp đến chất lượng sản phẩm đầu ra. Dựa trên gần nửa thế kỷ nghiên cứu chuyên sâu về các dạng sai số cơ khí, nhiệt độ và điều khiển, tập đoàn API Metrology (Mỹ) đã phát triển bộ giải pháp chuyên gia API MTC (Machine Tool Calibration).

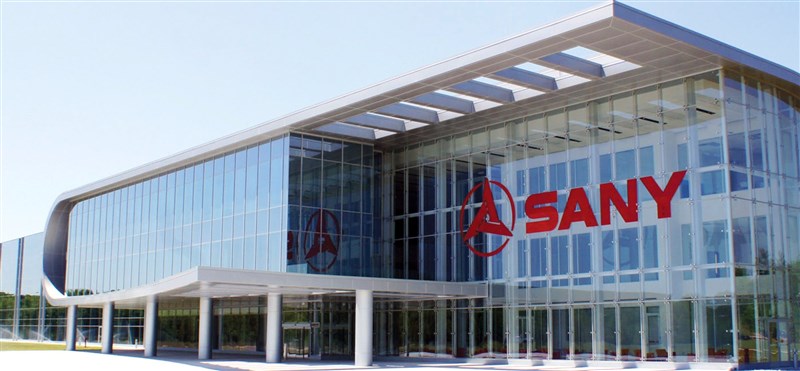

Trong quá trình vận chuyển đường dài từ nhà sản xuất đến nhà máy của SANY, các tác động cơ học và xóc nảy đã gây ra những biến dạng vi mô trên kết cấu bệ đá Granite và khung dẫn hướng của máy. Để đưa cỗ máy CMM siêu khổ này vào vận hành đạt chuẩn 3um trong một mốc tiến độ tiến độ cực kỳ gấp rút, SANY đã hợp tác cùng các kỹ sư ứng dụng của API sử dụng Hệ thống Laser Giao thoa 6D API XD Laser.
Thông qua các bài toán lý thuyết và thực tiễn, việc sử dụng Laser Tracker để thiết lập hệ thống định vị độ chính xác cao cho các điểm target/chuyển trạm của máy quét 3D cầm tay trên toàn bộ không gian làm việc sẽ giải quyết triệt để bài toán sai số cộng dồn. Sự kết hợp này mang lại khả năng đo lường vừa đảm bảo độ chính xác (từ Tracker) vừa giữ được tốc độ lấy dữ liệu nhanh (từ Scanner)
Trong kỷ nguyên gia công cơ khí chính xác cao, sự ổn định động học và độ chính xác thể tích của máy công cụ CNC quyết định trực tiếp đến chất lượng sản phẩm đầu ra. Dựa trên gần nửa thế kỷ nghiên cứu chuyên sâu về các dạng sai số cơ khí, nhiệt độ và điều khiển, tập đoàn API Metrology (Mỹ) đã phát triển bộ giải pháp chuyên gia API MTC (Machine Tool Calibration).
Hệ sinh thái API MTC mang đến phương pháp luận chẩn đoán toàn diện, kết hợp giữa các thiết bị đo giao thoa laser, thiết bị chẩn đoán động học trục chính, trục quay và công nghệ bù sai số không gian 3D tiên tiến, giúp các nhà máy tối ưu hóa hiệu suất và nâng cao tuổi thọ máy CNC.

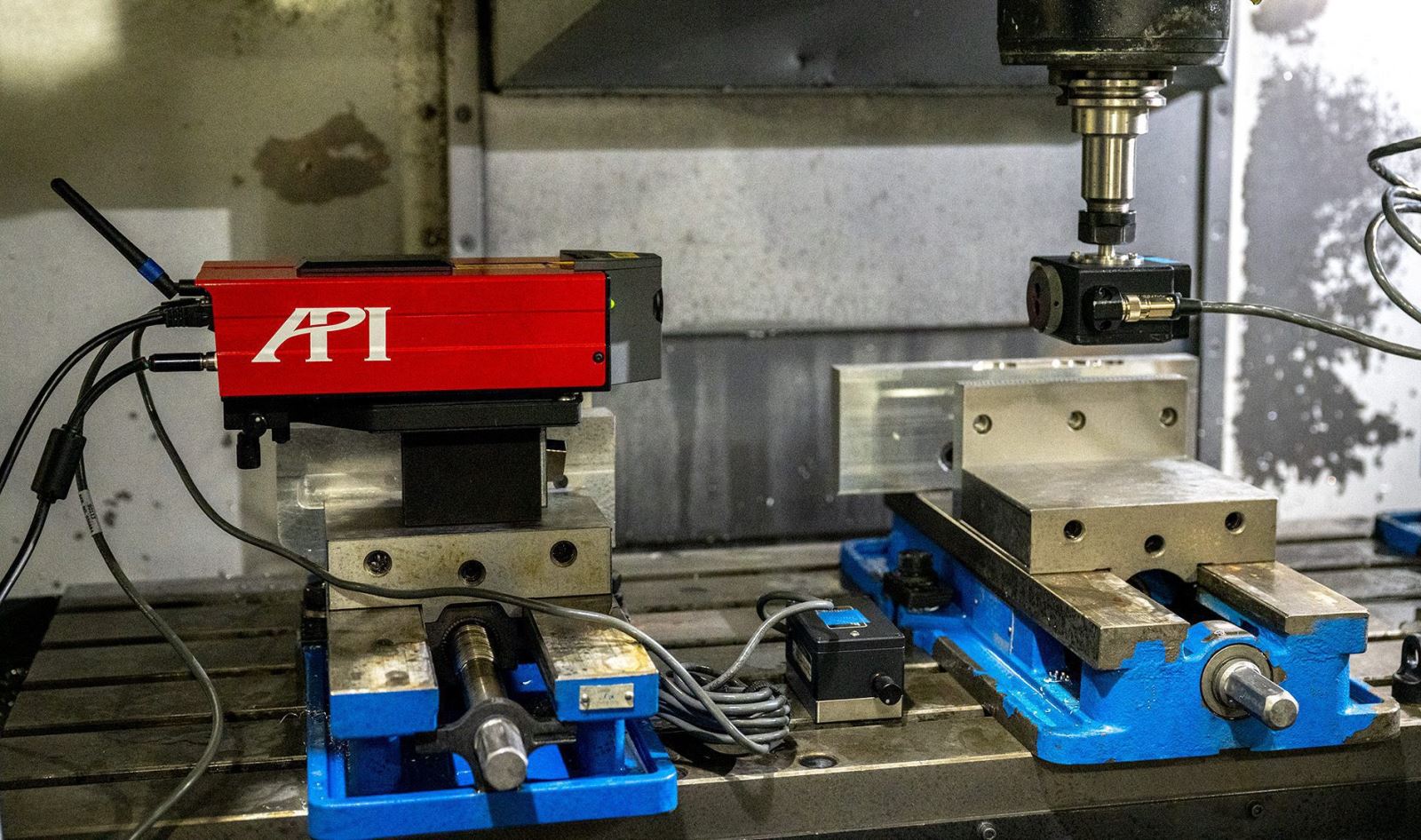

Sai số động học của máy công cụ 3 trục truyền thống bao gồm 21 thông số cơ bản (6 sai số trên mỗi trục X, Y, Z cộng với 3 sai số độ vuông góc giữa các trục). API XD Laser là dòng máy giao thoa laser 6D sở hữu thiết kế nguyên khối siêu nhỏ gọn, giải quyết triệt để bài toán đo lường 21 sai số này.
Tối ưu hóa gá đặt tại xưởng: Thiết bị có thể lắp đặt trực tiếp trên bàn máy hoặc băng máy mà không cần chân đế (tripod). Thiết kế này giúp trùng khớp gốc tọa độ đo lường với gốc gia công thực tế, đơn giản hóa quy trình căn chỉnh và không cần tháo bỏ các tấm che bảo vệ của máy.
Đo đồng thời 6 bậc tự do (6 DoF): Phiên bản API XD Laser 6D cho phép ghi nhận 6 thông số sai số chỉ trong 1 lần chạy trục duy nhất: 1 sai số vị trí tuyến tính, 2 sai số độ thẳng (XX, YY) và 3 sai số góc (Pitch - gật, Yaw - đảo, Roll - nghiêng). Điều này giúp tiết kiệm đến 70% thời gian kiểm định so với các hệ thống laser 1D truyền thống.
Đo đường chéo không gian & Độ song song đường ray: XD Laser hỗ trợ đo 4 đường chéo không gian (Spatial Diagonals) để đánh giá độ chính xác thể tích toàn dải làm việc, đồng thời sở hữu tính năng đo độ song song của đường ray dẫn hướng (Guide Rail Parallelism) độc quyền.
Đối với các trung tâm gia công 4 trục, 5 trục hoặc máy phay giường có đầu cắt xoay, sai số góc định vị trên các trục xoay (A, B, C) là nguyên nhân chính gây ra sai số hình học nghiêm trọng trên phôi.

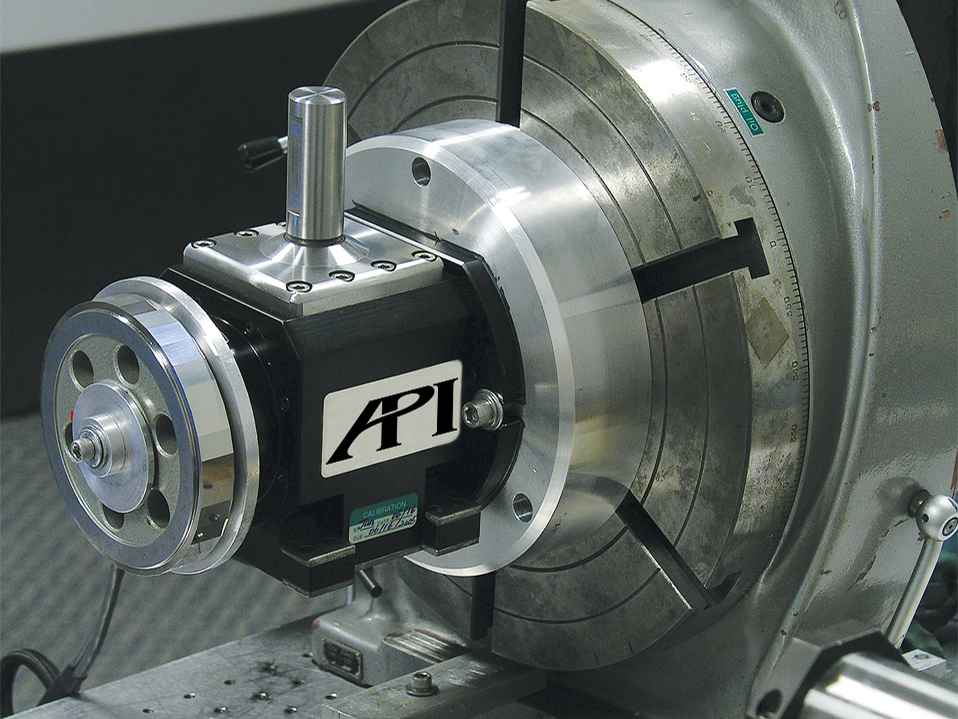

Chẩn đoán chuyên sâu trục xoay: API SwivelCheck được thiết kế chuyên biệt để đo lường, kiểm tra và hiệu chuẩn độ lắc góc (swivel) cũng như độ nghiêng (tilt) của các trục xoay và bàn máy nghiêng.
Tương thích đa dạng: Thiết bị đánh giá chính xác các dòng bàn xoay trục đứng, trục ngang và có thể kết hợp hoàn hảo với hệ thống API XD Laser để thiết lập bản đồ bù sai số góc toàn diện cho bộ điều khiển CNC.

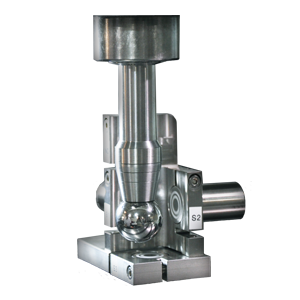

Trục chính (Spindle) là bộ phận chấp hành chịu tải lớn nhất và sinh nhiệt nhiều nhất trong quá trình gia công cắt gọt. API SpindleCheck cung cấp giải pháp phân tích kép đáp ứng tiêu chuẩn đo lường quốc tế ASME B5.54:
Phân tích sai số động học (Dynamic Error Analysis): Đo lường và đánh giá độ đảo động học của trục chính trên các dòng máy tiện, phay CNC dưới điều kiện mang tải thực tế, giúp nhận diện sớm sự xuống cấp của vòng bi hay hệ thống kẹp gá.
Phân tích biến dạng nhiệt (Thermal Drift Analysis): Nhiệt độ sinh ra từ ma sát ổ trục và động cơ khiến trục chính bị dạt tâm (drift). API SpindleCheck thực hiện phép đo liên tục từ 1 phút đến 48 giờ trên 5 bậc tự do (5 DoF), giúp nhận diện chính xác các yếu tố mất ổn định nhiệt ngắn hạn và dài hạn, từ đó cung cấp dữ liệu bù nhiệt thời gian thực cho hệ thống CNC.

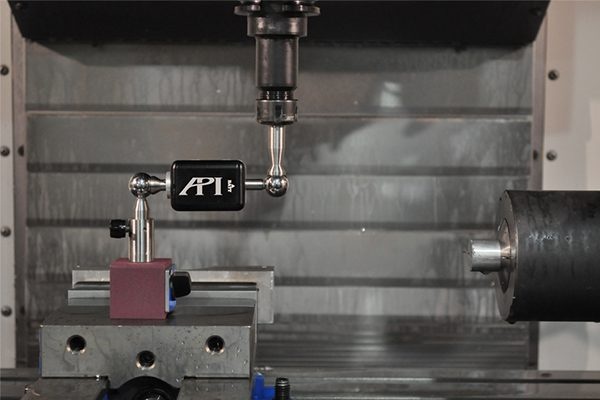

Để kiểm tra nhanh trạng thái sức khỏe của máy CNC giữa các ca sản xuất, API Ballbar không dây là công cụ chẩn đoán tốc độ cao hiệu quả nhất.

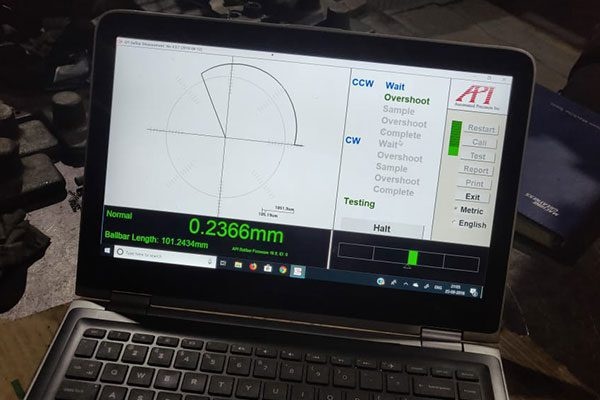

Nguyên lý vận hành: Ballbar được gá giữa trục chính và bàn máy (hoặc đài dao). Máy điều khiển các trục di chuyển nội suy theo đường tròn 360 độ. Thiết bị ghi nhận sự sai lệch giữa quỹ đạo thực tế và đường tròn lý thuyết để bóc tách các dạng sai số.
Chẩn đoán đa lỗi trong vài phút: Tự động phát hiện và phân tích các dạng sai số cơ khí và điều khiển như: độ vuông góc (Squareness), sai số chu kỳ (Cyclic error), độ rơ đảo chiều (Reversal spikes), độ trễ Servo (Servo lag) và chênh lệch tỷ lệ (Scale mismatch).
Đỉnh cao trong giải pháp nâng cao độ chính xác máy công cụ của API chính là Công nghệ bù sai số không gian, dựa trên nền tảng tính toán đa thức Chebyshev (Chebyshev Polynomials).
Thuật toán mô phỏng đa điểm: Hệ thống tự động chọn ngẫu nhiên từ 200 đến 400 điểm tham chiếu trong toàn bộ không gian làm việc 3D của máy CNC. Dựa trên đó, phần mềm tính toán ra các phương trình động học mô tả chính xác trạng thái biến dạng của máy tại mọi tọa độ.

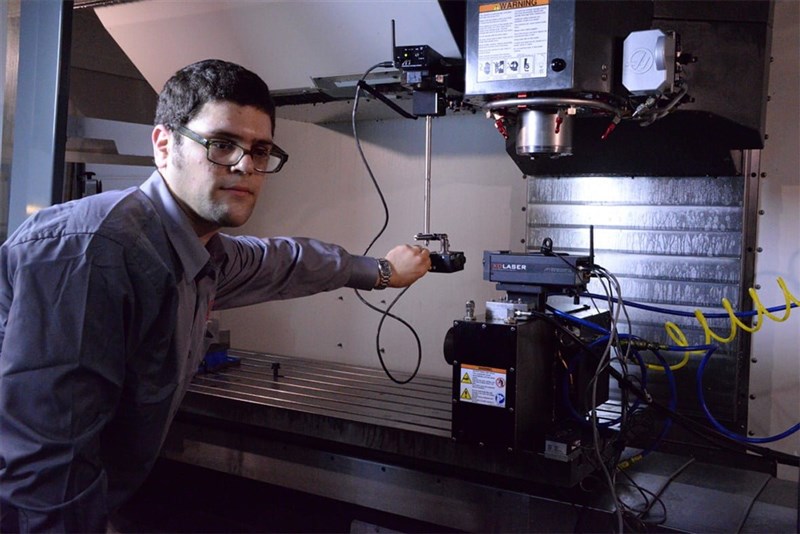

Quy trình đo tự động bằng Laser Tracker Radian & ActiveTarget:
Trục chính gắn mốc đo chủ động ActiveTarget di chuyển theo quỹ đạo lập trình sẵn.
Máy đo Laser Tracker API Radian tự động theo vết chùm laser và khóa mục tiêu liên tục.
Tại mỗi điểm dừng (từ 3 đến 4 giây), Laser Tracker Radian lấy từ 30 đến 100 giá trị đo để tính toán tọa độ trung bình.
Nạp ma trận bù 3D: Thông qua hàng vạn dữ liệu thu thập về tọa độ vị trí (X, Y, Z) và các góc hướng (Pitch, Yaw, Roll), phần mềm VEC tự động xuất ma trận bù sai số thể tích 3D và nạp thẳng vào bộ điều khiển CNC, giúp triệt tiêu sai số không gian trong suốt quá trình gia công thực tế.
Việc ứng dụng trọn bộ giải pháp API MTC không chỉ giúp các doanh nghiệp sản xuất chuẩn hóa quy trình kiểm tra thiết bị theo các tiêu chuẩn quốc tế (ISO, ASME, VDI), mà còn mang lại những giá trị kinh tế trực tiếp:
Rút ngắn thời gian dừng máy hiệu chỉnh (Downtime) lên đến 70%.
Loại bỏ hoàn toàn rủi ro sản xuất phôi lỗi hàng loạt do sai lệch động học hoặc biến dạng nhiệt.
Khôi phục độ chính xác của các cỗ máy CNC cũ đạt tiệm cận thông số tiêu chuẩn như máy mới.
