Sai số hình học chiếm tới khoảng 70% tổng sai số gia công trên máy CNC — đây là con số được nhiều nghiên cứu trong ngành máy công cụ ghi nhận thống nhất. Điều đáng nói là, khác với sai số nhiệt hay sai số do rung động vốn khó nắm bắt, sai số hình học lại là loại sai số có tính hệ thống, lặp lại được, đo được và bù trừ được — nghĩa là hoàn toàn có thể xử lý triệt để nếu người vận hành hiểu đúng bản chất và có quy trình đo kiểm phù hợp.
Bài viết này V-Proud sẽ đi từ nền tảng lý thuyết (dựa trên các nghiên cứu học thuật uy tín về đặc tính và mô hình hóa sai số hình học) đến thực hành: thiết bị đo chuyên dụng trong công nghiệp, hai phương pháp bù trừ phần mềm phổ biến, và quan trọng nhất — cách những người chơi CNC mini, máy in 3D có thể tự kiểm tra và cải thiện độ chính xác máy của mình mà không cần đến thiết bị đo tiền tỷ.
MỤC LỤC BÀI VIẾT
Sai số hình học (geometric error) là sai lệch tồn tại sẵn trong máy do đặc điểm thiết kế cơ bản, do sai số phát sinh trong quá trình lắp ráp, và do dung sai của các linh kiện cấu thành máy — hoàn toàn độc lập với việc máy có đang cắt gọt hay không. Nói cách khác, đây là loại sai số "sinh ra đã có" của máy: độ cong vênh nhẹ của ray trượt, độ không vuông góc tuyệt đối giữa các trục, độ rơ (backlash) của vít me – đai ốc, sai số bước vít me... tất cả cộng dồn lại tạo thành sai lệch giữa vị trí máy "nghĩ" nó đang ở (theo lệnh điều khiển) và vị trí thực tế của dao/đầu in.

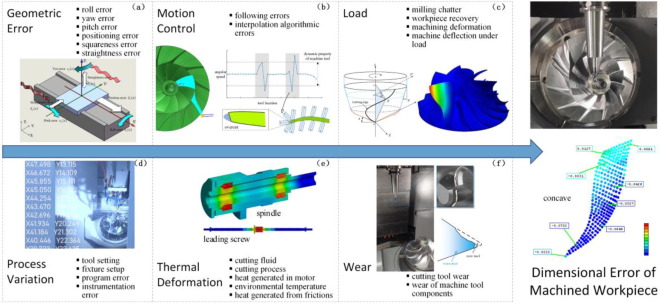

Trong tổng sai số gia công của một máy CNC, có ba nhóm nguyên nhân chính thường được phân tích riêng biệt:
Bài viết này tập trung chủ yếu vào sai số hình học — nhóm sai số có thể đo và bù trừ dứt điểm bằng phần mềm mà không cần can thiệp phần cứng, đồng thời điểm qua sai số do lực cắt như một lớp bù trừ nâng cao hơn.
Trước khi bàn đến việc dùng thiết bị nào để đo, cần hiểu rõ bản chất toán học của sai số hình học — đây là nền tảng lý thuyết được trình bày chi tiết trong nghiên cứu của nhóm tác giả Liu, Li, Wang và Tan (2011), làm cơ sở cho một phương pháp đo rất thực tế sẽ trình bày ở mục III.
Sai số tại một điểm bất kỳ trong không gian làm việc của máy là một hàm số của chính vị trí đó — nghĩa là sai số tại điểm (100, 100) khác với sai số tại điểm (300, 200), dù cùng một máy. Đây là lý do vì sao không thể chỉ đo sai số tại một điểm rồi áp dụng chung cho toàn bộ vùng làm việc.
Giá trị sai số luôn được xác định so với một điểm gốc tham chiếu nào đó — khi máy di chuyển từ điểm gốc đến điểm đích, sai số ghi nhận được phụ thuộc vào việc thiết bị đo đang được "reset về 0" tại đâu. Nếu đặt gốc tham chiếu khác đi, con số sai số đọc được cũng sẽ khác, dù sai lệch vật lý thực tế của máy không đổi.
Đây là đặc tính quan trọng nhất về mặt thực hành: sai số của một đoạn di chuyển dài có thể được tính bằng tổng vector của sai số các đoạn di chuyển nhỏ hơn nối tiếp nhau. Nếu máy di chuyển theo đường gấp khúc O→A→B→C→...→P, sai số tổng cộng tại điểm P (so với gốc O) chính là tổng các vector sai số của từng chặng nhỏ O→A, A→B, B→C... Tính chất này cho phép suy ra sai số ở một điểm xa gốc tọa độ mà không cần đo trực tiếp khoảng cách xa đó.
Một thay đổi nhỏ trong vị trí lệnh di chuyển hoặc trong vị trí điểm tham chiếu chỉ gây ra một thay đổi nhỏ tương ứng trong giá trị sai số đo được — sai số biến thiên "mượt", không có bước nhảy đột ngột. Nhờ tính chất này, các điểm nằm gần nhau trong một vùng nhỏ có thể được coi là có sai số xấp xỉ nhau, làm cơ sở cho việc nội suy sai số tại các vị trí không đo trực tiếp.

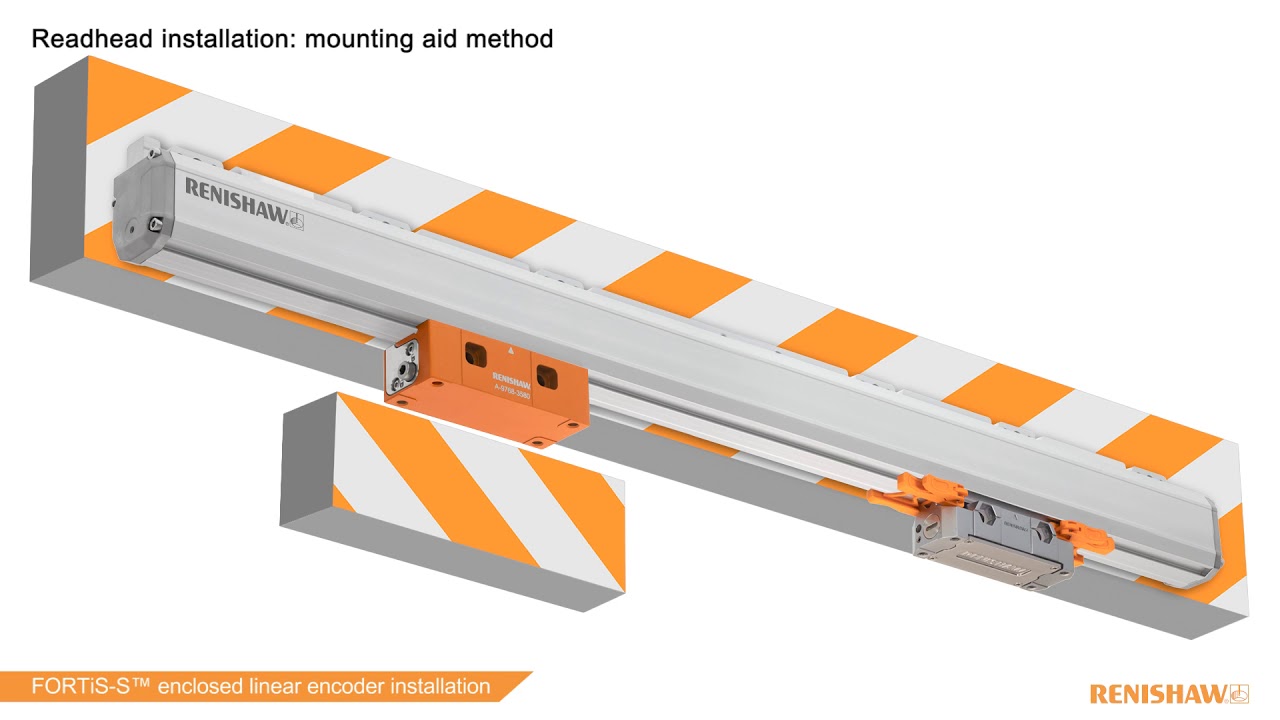

Từ bốn đặc tính trên, đặc biệt là tính tổng hợp, nhóm nghiên cứu Liu et al. đã phát triển một phương pháp đo gọi là phương pháp relay (relay method) — giải quyết đúng vấn đề mà nhiều thiết bị đo giá rẻ gặp phải: thiết bị chỉ đo được trong một phạm vi nhỏ (ví dụ một tấm cross-grid encoder đường kính vài trăm milimet), trong khi vùng làm việc thực tế của máy CNC lớn hơn nhiều.
Nguyên lý relay rất đơn giản: thay vì cần một thiết bị đo phủ được toàn bộ vùng làm việc, ta chỉ cần đo sai số tại một vị trí cơ bản gần gốc tọa độ, sau đó di chuyển thiết bị đo dần dần ra xa, mỗi lần đo sai số của một đoạn di chuyển ngắn dựa trên vị trí đã biết trước đó. Sai số tại các điểm càng xa gốc được suy ra bằng cách cộng dồn (relay) các sai số từng chặng ngắn lại với nhau — giống như chạy tiếp sức.
Đây là điểm mà người thực hành cần đặc biệt lưu ý: nghiên cứu chỉ ra rằng sai số hệ thống tăng dần theo số lần thực hiện relay — càng phải "chuyền tay" qua nhiều chặng đo trung gian để tới được một điểm xa, sai số tích lũy tại điểm đó càng lớn (do sai số của từng lần đo, dù nhỏ, vẫn cộng dồn theo quy luật căn bậc hai của tổng bình phương sai số từng bước). Vì vậy, nguyên tắc thực hành quan trọng là: luôn đo với số bước relay ít nhất có thể, và khi số bước relay bằng nhau, đường đi (path) cụ thể giữa các điểm ít ảnh hưởng đến kết quả — nghĩa là người thực hiện có thể chọn đường đo thuận tiện nhất miễn số chặng là tối thiểu.
Trong thực nghiệm gốc của nhóm nghiên cứu, một cross-grid encoder đường kính 220 mm với độ chính xác 0,1 μm được dùng để đo trên một trung tâm phay 3 trục có vùng làm việc 600×400 mm. Kết quả cho thấy: đo relay 2 lần cho độ lặp lại tốt hơn 1 μm; đo relay 3 lần cho sai lệch trong khoảng ±1,0 μm; và khi so sánh sai số tại cùng một điểm nhưng đi theo các đường relay khác nhau, sai lệch lớn nhất ghi nhận được chỉ khoảng 1,3–2,1 μm — một mức chênh lệch rất nhỏ, chứng minh phương pháp relay hoàn toàn khả thi để hiệu chuẩn máy CNC bằng thiết bị đo phạm vi nhỏ nhưng vẫn phủ được toàn bộ vùng làm việc lớn.
Sau khi lập được bản đồ sai số (error map) cho toàn vùng làm việc bằng phương pháp relay, nhóm nghiên cứu áp dụng bù trừ phần mềm và ghi nhận sai số vị trí lớn nhất giảm từ khoảng 19,6 μm xuống còn 6,4 μm theo trục X, và từ 18,4 μm xuống còn 5,6 μm theo trục Y — cải thiện độ chính xác rất đáng kể chỉ bằng một thiết bị đo chi phí thấp và một quy trình đo hợp lý.

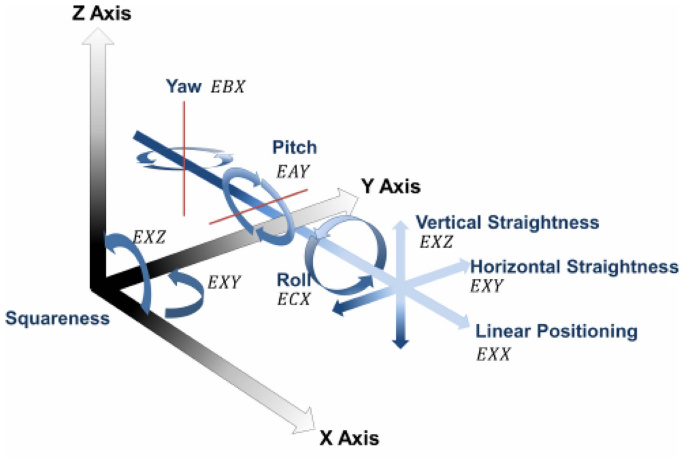

Với một máy CNC 3 trục tuyến tính (X, Y, Z), mỗi trục khi di chuyển không chỉ có sai số theo đúng phương di chuyển của nó mà còn "mang theo" nhiều loại sai số phụ khác — đây chính là bản chất của bài toán 6 bậc tự do đã đề cập trong các bài viết trước của V-Proud, áp dụng cho từng trục chuyển động. Tổng hợp lại cho cả ba trục, mô hình sai số hình học kinh điển được nhiều nghiên cứu (trong đó có Raksiri & Parnichkun, 2004) sử dụng bao gồm:
Tổng cộng: 3 + 6 + 9 + 3 = 21 thành phần sai số hình học, và đây chính là con số được nhắc đến xuyên suốt trong nhiều nghiên cứu và cả các tiêu chuẩn đo lường máy công cụ hiện hành.
Vì 21 thành phần này tương tác với nhau khá phức tạp (một sai số góc nhỏ tại vị trí gần gốc tọa độ có thể gây ra sai lệch vị trí lớn tại điểm xa, do hiệu ứng cánh tay đòn), các mô hình toán học hiện đại sử dụng ma trận biến đổi đồng nhất (giống như đã trình bày trong bài viết về 6DOF) để tổng hợp toàn bộ 21 thành phần sai số thành một sai số vị trí tổng hợp duy nhất tại bất kỳ điểm nào trong không gian làm việc — thường gọi là sai số thể tích (volumetric error). Đây chính là nền tảng cho các hệ thống bù trừ phần mềm hiện đại sẽ trình bày ở mục VI.
Ngoài 21 thành phần sai số hình học thuần túy, một số nghiên cứu (như Raksiri & Parnichkun) còn xây dựng thêm mô hình sai số do lực cắt (cutting force induced error) — xem đầu dao như một dầm console (cantilever beam) chịu lực uốn dưới tác động của lực cắt trong quá trình gia công. Độ võng của dao phụ thuộc vào độ lớn lực cắt, chiều dài phần dao nhô ra khỏi đầu kẹp (overhang), và độ cứng vật liệu dao. Loại sai số này khác biệt về bản chất so với sai số hình học vì nó thay đổi theo điều kiện cắt gọt (tốc độ tiến dao, chiều sâu cắt), nên cần mô hình bù trừ riêng, thường được kết hợp cùng mô hình sai số hình học để có kết quả bù trừ toàn diện nhất.

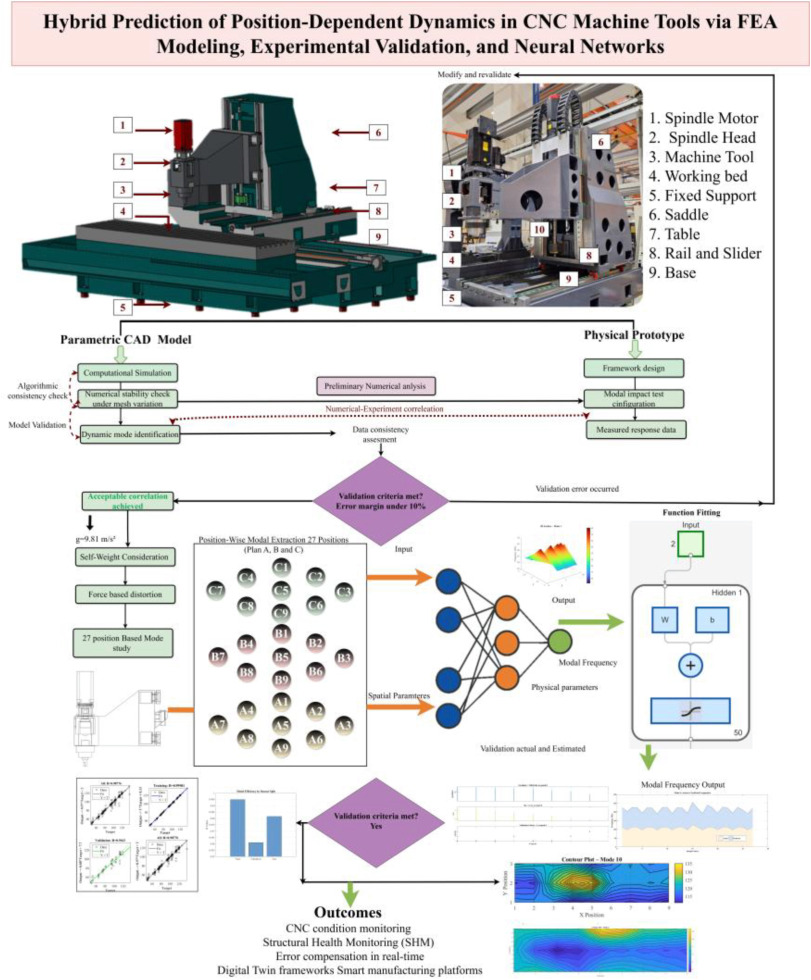

Vì sai số hình học biến thiên phi tuyến theo vị trí (không thể mô tả bằng một công thức tuyến tính đơn giản trên toàn vùng làm việc), một hướng tiếp cận phổ biến là dùng mạng neural nhân tạo kiểu lan truyền ngược (back-propagation neural network) để "học" mối quan hệ giữa vị trí đo (x, y, z hoặc thêm cả tốc độ tiến dao, chiều sâu cắt) và giá trị sai số tương ứng, dựa trên tập dữ liệu đo thực tế tại một số điểm mẫu. Sau khi huấn luyện xong, mạng neural có thể dự đoán sai số tại bất kỳ vị trí trung gian nào chưa được đo trực tiếp — giúp tiết kiệm đáng kể số lượng điểm cần đo thực tế mà vẫn có được bản đồ sai số chi tiết cho toàn bộ không gian làm việc.

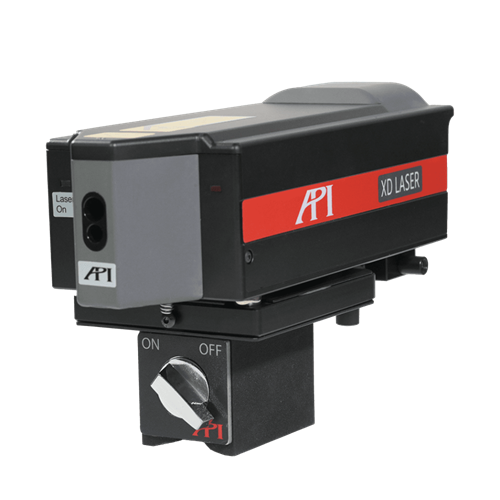

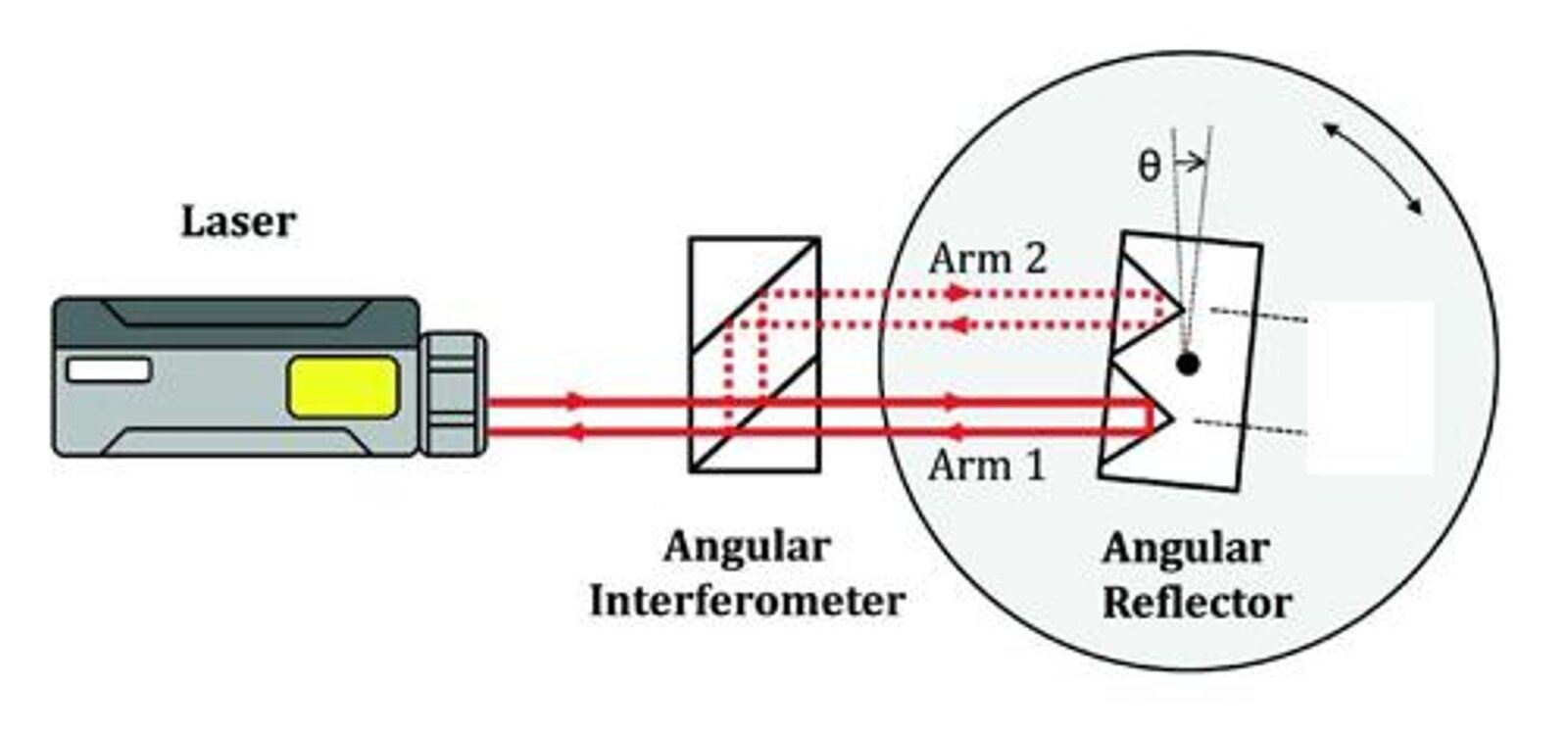

Thiết bị đo bằng nguyên lý giao thoa laser, phổ biến nhất trong ngành để đo trực tiếp sai số vị trí, sai số thẳng và sai số góc theo từng trục riêng lẻ. Đây là thiết bị "chuẩn vàng" được hầu hết các nghiên cứu về sai số hình học sử dụng để đo 21 thành phần sai số một cách trực tiếp và có độ chính xác cao. Nhược điểm là cần thao tác căn chỉnh quang học tỉ mỉ, đo tuần tự từng trục nên tốn thời gian nếu cần đo đầy đủ cả 21 thành phần.

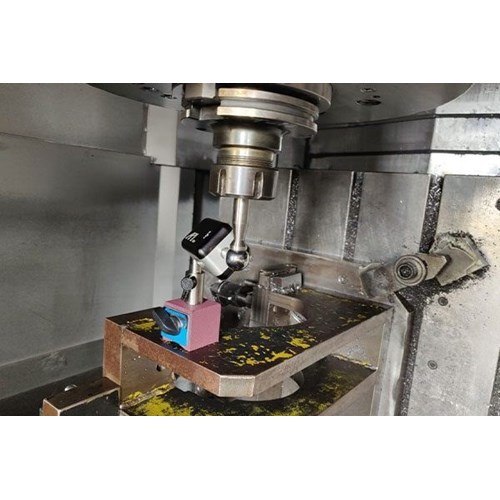

Một thanh đo có gắn cảm biến chuyển vị, hai đầu là hai viên bi chuẩn, một đầu cố định tại tâm bàn máy, đầu còn lại gắn vào trục chính. Khi cho máy chạy nội suy cung tròn, Ballbar ghi nhận sai lệch bán kính theo thời gian thực, từ đó suy ra nhanh các thông số như độ tròn (circularity), độ vuông góc giữa các trục, sai số tỷ lệ (scaling error) và độ rơ. Đây là công cụ chẩn đoán nhanh rất phổ biến để kiểm tra định kỳ tình trạng máy hoặc xác nhận hiệu quả sau khi đã bù trừ, dù không đo được đầy đủ 21 thành phần như Laser Interferometer.

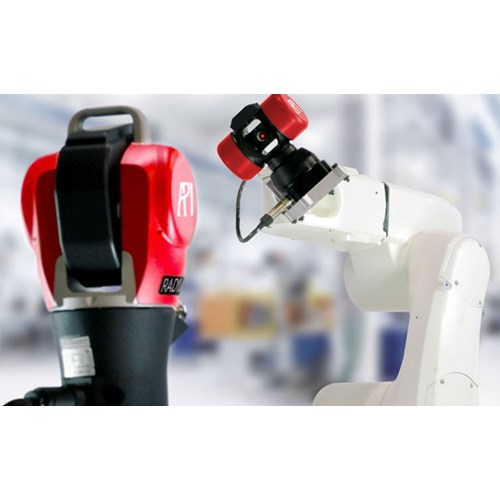

Thiết bị đo dựa trên nguyên lý giao thoa laser tự động bám (homing laser interferometer), sử dụng phương pháp đa biên trắc (multilateration) — đặt thiết bị tại nhiều vị trí khác nhau quanh máy, đo khoảng cách đến một quả cầu phản xạ gắn trên trục chính tại nhiều điểm trong không gian, sau đó tính toán ngược ra sai số thể tích của toàn bộ vùng làm việc. Ưu điểm lớn nhất là đo được trực tiếp sai số thể tích 3 chiều (thay vì phải tổng hợp từ nhiều phép đo riêng lẻ theo từng trục), nhưng đòi hỏi quy trình đo và tính toán phức tạp hơn.
Như đã trình bày ở mục III, đây là giải pháp có chi phí thấp hơn đáng kể so với ba thiết bị trên, phù hợp khi ngân sách hạn chế nhưng vẫn cần đo được sai số trên toàn vùng làm việc lớn. Đánh đổi là quy trình đo mất nhiều thời gian hơn (phải di chuyển thiết bị nhiều lần) và độ chính xác chịu ảnh hưởng bởi sai số tích lũy nếu số lần relay quá nhiều.
Một nghiên cứu thực nghiệm đáng chú ý của nhóm tác giả Holub, Blecha, Bradac, Marek và Zak (Đại học Kỹ thuật Brno, Cộng hòa Séc, công bố năm 2016) đã triển khai và so sánh trực tiếp hai phương pháp bù trừ phần mềm phổ biến trên hệ điều khiển Siemens Sinumerik, đo kiểm bằng cả ba loại thiết bị: Laser interferometer, Ballbar và LaserTRACER.
Là phương pháp bù trừ sai số tiếp cận vị trí (positioning error) theo từng trục riêng lẻ, dựa trên phép đo theo tiêu chuẩn ISO 230-2 — tiêu chuẩn này có phiên bản tương đương hoàn toàn trong hệ thống tiêu chuẩn quốc gia Việt Nam là TCVN 7011-2:2007, sẽ được trình bày chi tiết ở mục VII ngay sau đây. Đây là lớp bù trừ cơ bản nhất, giải quyết sai số định vị dọc theo mỗi trục nhưng chưa xử lý đầy đủ các sai số góc, sai số thẳng hay sai số vuông góc giữa các trục.

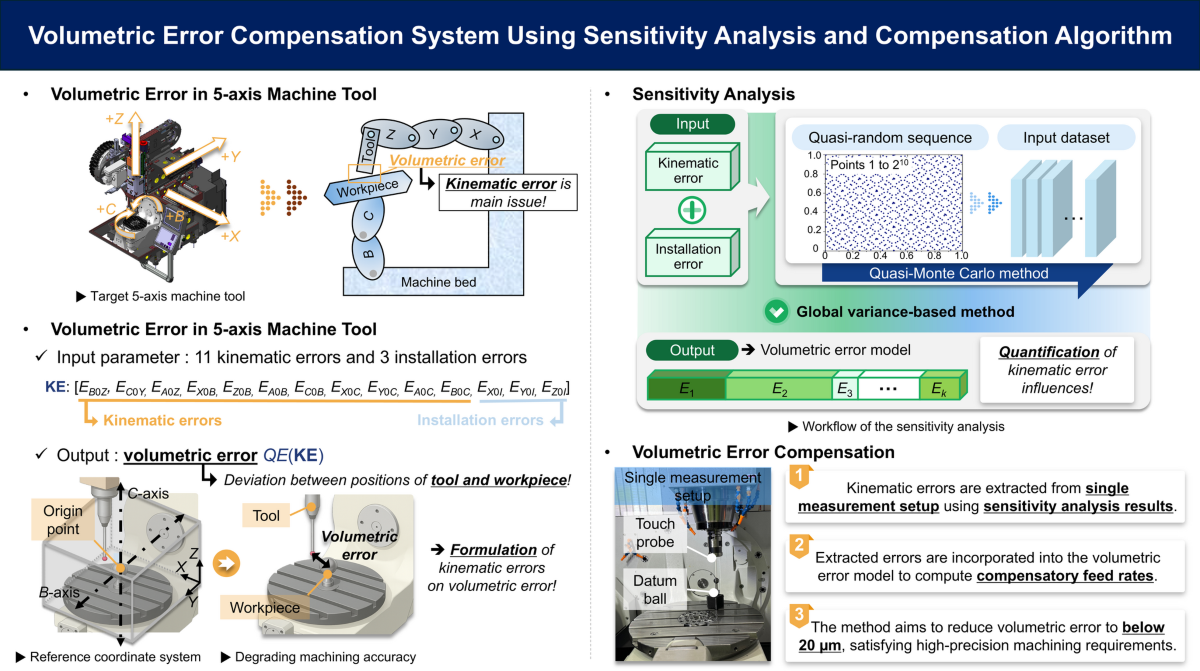

Là phương pháp bù trừ toàn diện hơn, sử dụng đầy đủ mô hình 21 thành phần sai số hình học và ma trận biến đổi đồng nhất để bù trừ sai số thể tích trong toàn bộ không gian làm việc 3 chiều, chứ không chỉ dọc theo từng trục riêng lẻ. Nghiên cứu của Holub et al. triển khai VCS theo hai mô hình tính toán khác nhau: RRB — Reduced Rigid Body model (mô hình rút gọn, sử dụng ít thành phần sai số hơn để tính toán nhanh) và FRB — Full Rigid Body model (mô hình đầy đủ, sử dụng trọn vẹn 21 thành phần cho độ chính xác cao nhất).
Trên máy phay đứng 3 trục thử nghiệm (MCV 754 QUICK), nhóm nghiên cứu ghi nhận: ở cấu hình chưa kích hoạt bù trừ phần mềm nào, sai lệch thể tích (spatial deviation) đo bằng LaserTRACER lên tới khoảng 37–52 μm tùy mô hình tính toán. Sau khi kích hoạt kết hợp cả CEC và VCS (mô hình FRB), sai lệch thể tích giảm xuống chỉ còn khoảng 7 μm — cải thiện độ chính xác thể tích tới hơn 80%. Về chỉ số độ tròn (circularity) đo bằng Ballbar, cấu hình bù trừ tốt nhất cũng giảm sai số xuống dưới mức chênh lệch ±1 μm giữa các mặt phẳng đo — mức sai số được đánh giá là không đáng kể đối với một máy CNC cỡ nhỏ.
Điểm đáng chú ý khác từ nghiên cứu: cấu hình cho kết quả bù trừ tốt nhất về sai số thể tích không nhất thiết là cấu hình nhanh nhất để triển khai — có sự đánh đổi giữa độ chính xác đạt được và thời gian cần thiết để đo đạc, tính toán và kích hoạt bù trừ trên máy thực tế.
TCVN 7011-2:2007 có tên đầy đủ là "Quy tắc kiểm máy công cụ — Phần 2: Xác định độ chính xác và khả năng lặp lại định vị của trục điều khiển số", do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 39 (Máy công cụ) biên soạn, Bộ Khoa học và Công nghệ công bố. Đây là tiêu chuẩn hoàn toàn tương đương với ISO 230-2:1997 — chính là tiêu chuẩn quốc tế mà phương pháp CEC ở mục VI dựa vào để xây dựng quy trình đo và bù trừ sai số định vị. Nói cách khác, khi một nhà cung cấp máy CNC tại Việt Nam công bố "đo và nghiệm thu theo TCVN 7011-2", về bản chất kỹ thuật đó chính là quy trình ISO 230-2 đã được Việt Nam hóa.
Đây là điểm cần làm rõ để tránh hiểu nhầm: theo Luật Tiêu chuẩn và Quy chuẩn kỹ thuật hiện hành, Tiêu chuẩn quốc gia (TCVN) về nguyên tắc là văn bản khuyến nghị, áp dụng tự nguyện — khác với Quy chuẩn kỹ thuật quốc gia (QCVN) do cơ quan nhà nước có thẩm quyền ban hành mới mang tính bắt buộc tuân thủ theo pháp luật. TCVN 7011-2 chỉ trở thành yêu cầu bắt buộc trong những trường hợp cụ thể, ví dụ: được viện dẫn trong hợp đồng mua bán/nghiệm thu máy giữa hai bên, được quy định rõ trong hồ sơ mời thầu mua sắm thiết bị, hoặc được viện dẫn trong một quy chuẩn kỹ thuật (QCVN) chuyên ngành nào đó.
Tuy vậy, trên thực tế, TCVN 7011-2 (cùng cả bộ TCVN 7011) là căn cứ kỹ thuật được sử dụng phổ biến nhất khi nghiệm thu, kiểm định máy công cụ CNC tại Việt Nam — nhiều hợp đồng mua bán máy, hồ sơ đấu thầu thiết bị của các đơn vị sản xuất, trường đào tạo, viện nghiên cứu vẫn chủ động viện dẫn tiêu chuẩn này làm cơ sở nghiệm thu, khiến nó trở thành yêu cầu bắt buộc trong phạm vi hợp đồng/dự án đó dù bản thân tiêu chuẩn không mặc định mang tính pháp lý bắt buộc trên toàn quốc.
Bộ TCVN 7011 (tương đương bộ ISO 230) gồm nhiều phần, trong đó một số phần liên hệ trực tiếp đến các nội dung đã trình bày ở trên:

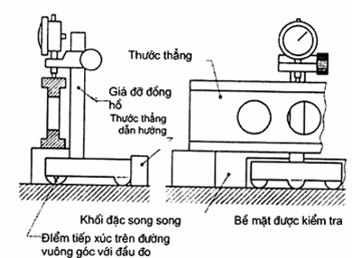

| Tiêu chuẩn | Tương đương ISO | Nội dung | Liên hệ trong bài |
|---|---|---|---|
| TCVN 7011-1:2007 | ISO 230-1:1996 | Độ chính xác hình học khi vận hành không tải/gia công tinh | Nền tảng của mô hình 21 thành phần sai số (mục IV) |
| TCVN 7011-2:2007 | ISO 230-2:1997 | Độ chính xác và khả năng lặp lại định vị trục CNC | Cơ sở của phương pháp CEC (mục VI) |
| TCVN 7011-3:2007 | ISO 230-3:2001 | Xác định ảnh hưởng nhiệt | Phân biệt với sai số hình học (mục I) |
| TCVN 7011-4:2013 | ISO 230-4:2005 | Kiểm độ tròn cho máy công cụ điều khiển số | Nguyên lý đo bằng Ballbar/DBB (mục V.2) |
| TCVN 7011-6:2007 | ISO 230-6:2002 | Độ chính xác định vị theo đường chéo khối/mặt | Đo sai số thể tích — liên hệ VCS, LaserTRACER (mục V.3, VI.2) |
| TCVN 7011-7:2013 | ISO 230-7:2006 | Độ chính xác hình học trục tâm chuyển động quay | Áp dụng cho máy 4–5 trục |
| TCVN 7011-9:2013 | ISO/TR 230-9:2005 | Ước lượng độ không đảm bảo đo | Đánh giá độ tin cậy của kết quả đo |
Về mặt quy trình, TCVN 7011-2 quy định việc đo sai số định vị phải thực hiện tại nhiều vị trí mục tiêu (target position) phân bố dọc theo hành trình trục, đo lặp lại nhiều chu kỳ theo cả hai chiều tiếp cận (thuận và nghịch), từ đó tính toán các chỉ số thống kê như độ lệch định vị trung bình, độ lặp lại (repeatability), sai lệch hệ thống và giá trị đảo chiều (phản ánh độ rơ/backlash) cho từng trục. Đây chính xác là bộ số liệu đầu vào cần thiết để thiết lập bảng bù trừ CEC đã trình bày ở mục VI — cho thấy sự nhất quán giữa khung tiêu chuẩn quốc gia và các phương pháp bù trừ phần mềm đang được ứng dụng thực tế trên máy CNC công nghiệp.
Đây là phần quan trọng nhất với đa số độc giả không làm việc trong nhà máy có ngân sách đầu tư Laser Tracker hay LaserTRACER — và câu trả lời là: hoàn toàn có thể, vì bản chất nguyên lý (tính tổng hợp của sai số, mô hình 21 thành phần, bù trừ theo bản đồ sai số) vẫn áp dụng được ở quy mô nhỏ, chỉ cần thay thiết bị đo đắt tiền bằng công cụ đơn giản hơn và chấp nhận độ chính xác ở mức phù hợp với nhu cầu thực tế (thường là vài chục đến vài trăm micromet, thay vì cấp micromet như máy công nghiệp).
Chính người chơi CNC mini hoàn toàn có thể áp dụng tư duy relay đã trình bày ở mục III: thay vì cần một thước đo dài phủ hết hành trình trục (vốn đắt và khó căn chỉnh chính xác), chỉ cần một đồng hồ so và một khối chuẩn nhỏ, đo sai số từng đoạn ngắn nối tiếp nhau rồi cộng dồn lại — nhớ áp dụng đúng nguyên tắc giảm tối thiểu số lần đo relay để hạn chế sai số tích lũy như đã phân tích ở trên.
Tin vui là các firmware điều khiển phổ biến cho máy CNC mini và máy in 3D ngày nay đã tích hợp sẵn nhiều tính năng bù trừ tương đương (ở quy mô đơn giản hóa) với các hệ thống công nghiệp CEC/VCS nói trên:
Nếu muốn xem trực quan quy trình chẩn đoán và xử lý sai số hình học trên máy CNC quy mô nhỏ, kênh YouTube International Precision Engineering có một loạt video (gồm nhiều phần) hướng dẫn khá chi tiết về nguyên lý kiểm tra và hiệu chỉnh sai số trên máy công cụ cỡ nhỏ — phù hợp cho người mới bắt đầu tìm hiểu muốn hình dung trực quan trước khi bắt tay thực hành trên máy của chính mình.
Sai số hình học tuy là nguồn sai số lớn nhất trên máy CNC, nhưng cũng chính là loại sai số dễ xử lý dứt điểm nhất — nhờ tính hệ thống, tính lặp lại và các đặc tính toán học (phụ thuộc vị trí, tương đối, tổng hợp, liên tục) đã được nghiên cứu kỹ lưỡng. Từ mô hình 21 thành phần sai số, khung tiêu chuẩn TCVN 7011 (tương đương ISO 230) và các thiết bị đo chuyên dụng cấp công nghiệp, đến những công cụ đơn giản như đồng hồ so, khối chuẩn và các tính năng bù trừ có sẵn trong firmware Marlin, GRBL hay Mach3 — nguyên lý cốt lõi vẫn nhất quán ở mọi quy mô. Với sự kiên nhẫn và đúng quy trình, ngay cả người chơi CNC mini hay máy in 3D tại nhà cũng hoàn toàn có thể tự nâng cao đáng kể độ chính xác máy của mình.
Số liệu thực nghiệm nêu trong bài (phương pháp relay, mô hình 21 thành phần, kết quả bù trừ CEC/VCS) được trích từ kết quả nghiên cứu công bố tại các tài liệu tham khảo số 1–3.
