Máy CMM cũ có thể đo nhanh hơn 40% bằng đầu đo Renishaw PH20

Việc sử dụng các loại máy đo 3D CMM cũ là một trong những giải pháp tạm thời nhằm tiết kiệm chi phí cũng như giải quyết khâu đo kiểm trong kiểm soát chất lượng của các doanh nghiệp vừa và nhỏ, nguồn vốn chưa được dồi dào. Chính vì vậy, Renishaw đã nghiên cứu và cho ra mắt các hệ đầu đo giúp nâng cấp và cải thiện đáng kể khả năng đo lường chỉ với dòng đầu đo PH10 và PH20.

1. Giới hạn của công nghệ đo lường 3 trục truyền thống

Trong đo lường tọa độ truyền thống, các kỹ sư thường phải đối mặt với sự đánh đổi giữa tốc độ và độ chính xác. Các máy CMM 3 trục thu thập dữ liệu bằng cách di chuyển toàn bộ cấu trúc máy (các trục X, Y, Z). Khi cố gắng tăng tốc độ đo, các lực quán tính phát sinh từ việc tăng tốc và giảm tốc của các thành phần máy lớn sẽ gây ra sai số động học (dynamic errors), làm giảm đáng kể độ chính xác của hệ thống.

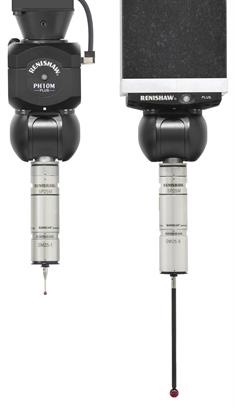

Đối với các đầu đo lập chỉ số truyền thống như dòng PH10, việc thu thập điểm đo đòi hỏi máy CMM phải thực hiện các chuyển động dừng-chạy liên tục, điều này không chỉ làm tăng thời gian chu kỳ mà còn gây áp lực cơ học lên hệ thống truyền động.

2. Cuộc cách mạng công nghệ 5 trục với đầu đo PH20

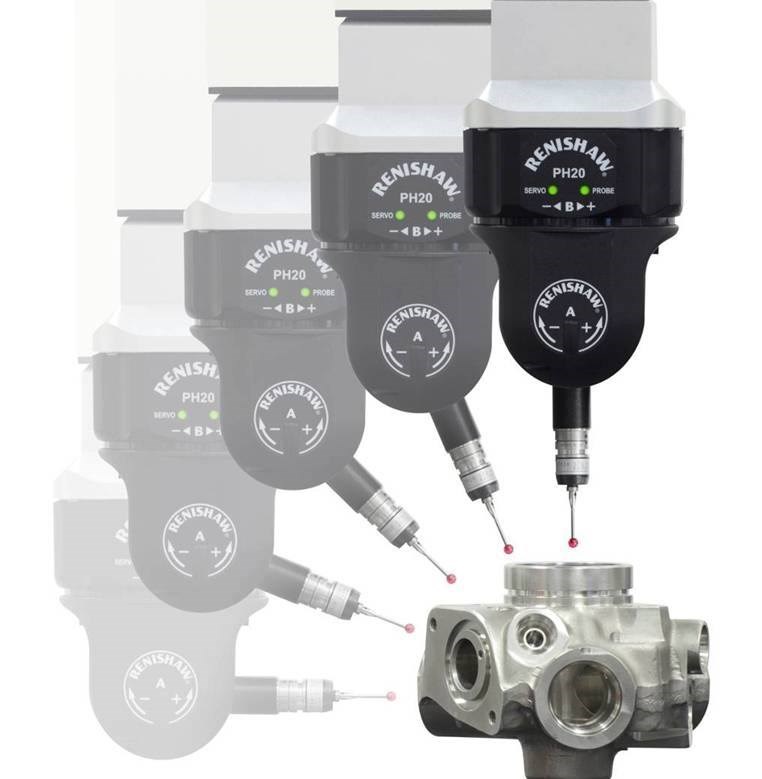

Khác với hệ thống 3 trục, công nghệ 5 trục (vốn chỉ có tại Renishaw) cho phép di chuyển đồng thời 3 trục của máy CMM và 2 trục (A, B) của đầu đo. Đầu đo PH20 mang lại những cải tiến vượt trội cho các máy CMM cũ thông qua các cơ chế sau:

• Kỹ thuật "Head Touches": PH20 sử dụng chuyển động của riêng đầu đo để thu thập điểm đo trong khi các trục máy CMM đứng yên hoặc di chuyển chậm, mượt mà. Điều này giúp loại bỏ sai số do quán tính cấu trúc máy gây ra ở tốc độ cao.
• Chuyển động liên tục: Thay vì di chuyển giật cục, chuyển động của máy trở nên trơn tru và liên tục, cho phép đầu đo thực hiện hầu hết công việc lấy dữ liệu.
• Lập chỉ số vô cấp: PH20 cho phép tiếp cận các đặc tính chi tiết ở bất kỳ góc độ nào mà không tốn thời gian xoay đầu đo như PH10, giúp tối ưu hóa khả năng tiếp cận các chi tiết phức tạp.

Thông số của Bộ set dao, tool Renishaw RTS

Đọc thêm:

• Giải pháp đo hình dạng và vị trí chính xác cho sản xuất công nghiệp
• Phương án tối ưu đo nhanh tại xưởng, độ chính xác ±2 µm
• Máy CMM 5 trong 1, đo 3D, đo siêu âm, đo tọa độ điểm tại xưởng

3. Phân tích lợi ích kỹ thuật và kinh tế khi nâng cấp (Retrofit)

Việc nâng cấp một máy CMM cũ lên hệ thống PH20 mang lại những giá trị thực tế sau:

3.1. Tăng năng suất vượt trội

Thông qua việc loại bỏ thời gian xoay đầu đo và giảm thiểu quãng đường di chuyển của máy CMM, hệ thống PH20 giúp tăng tốc độ thu thập dữ liệu gấp nhiều lần so với hệ thống 3 trục truyền thống. Điều này cho phép doanh nghiệp giải quyết các nút thắt cổ chai trong quy trình kiểm soát chất lượng mà không cần đầu tư máy mới hoàn toàn.

3.2. Giảm chi phí bảo trì và vận hành

Bằng cách chuyển gánh nặng chuyển động từ cấu trúc máy nặng nề sang đầu đo PH20 nhỏ gọn, tải trọng đặt lên các bộ phận chuyển động của CMM (như dây đai và ổ đỡ khí) được giảm thiểu đáng kể. Nghiên cứu cho thấy việc thay thế các linh kiện tiêu hao này sẽ ít thường xuyên hơn, giúp kéo dài vòng đời của máy CMM cũ.

3.3. Tương thích và Linh hoạt

Hệ thống PH20 hoạt động dưới dạng một hệ thống điểm chạm (touch-trigger), tương thích với các module kim đo phổ biến như TP20. Điều này cho phép người dùng tận dụng lại kho kim đo hiện có trong khi vẫn được hưởng lợi từ công nghệ 5 trục.

Thông số của Bộ set dao, tool Renishaw RTS

Đọc thêm:

• Giải pháp đo hình dạng và vị trí chính xác cho sản xuất công nghiệp
• Phương án tối ưu đo nhanh tại xưởng, độ chính xác ±2 µm
• Máy CMM 5 trong 1, đo 3D, đo siêu âm, đo tọa độ điểm tại xưởng

4. Kết luận

Việc nâng cấp (retrofit) đầu đo PH20 cho các máy CMM cũ là một giải pháp chiến lược để hiện đại hóa năng lực đo lường. Công nghệ 5 trục không chỉ giúp vượt qua các giới hạn vật lý về quán tính của hệ thống cũ mà còn mang lại sự linh hoạt và độ tin cậy cao hơn cho kết quả đo. Đây là bước đi tối ưu để doanh nghiệp nâng cao khả năng cạnh tranh trong các ngành công nghiệp đòi hỏi độ chính xác cao như hàng không vũ trụ và ô tô. Cùng xem video so sánh hiệu quả hoạt động của đầu đo PH10M và PH20 ở video dưới đây
