MÁY SCAN 3D, MÁY QUÉT 3D LÀ GÌ? NGUYÊN LÝ HOẠT ĐỘNG CƠ BẢN

Máy scan 3d là thiết bị thu thập dữ liệu về hình học (kích thước, hình dạng) và đôi khi là màu sắc của một vật thể, con người, hoặc môi trường xung quanh. Dữ liệu đầu ra của máy quét 3d là một tập hợp các điểm tọa độ X, Y, Z được gọi là đám mây điểm (Point Cloud), được sử dụng để tạo ra mô hình 3D hoàn chỉnh.

I. MÁY SCAN 3D, MÁY QUÉT 3D LÀ GÌ? NGUYÊN LÝ HOẠT ĐỘNG CƠ BẢN

MÁY SCAN 3D LÀ GÌ?

Máy scan 3d là thiết bị thu thập dữ liệu về hình học (kích thước, hình dạng) và đôi khi là màu sắc của một vật thể, con người, hoặc môi trường xung quanh. Dữ liệu đầu ra của máy quét 3d là một tập hợp các điểm tọa độ X, Y, Z được gọi là đám mây điểm (Point Cloud), được sử dụng để tạo ra mô hình 3D hoàn chỉnh.

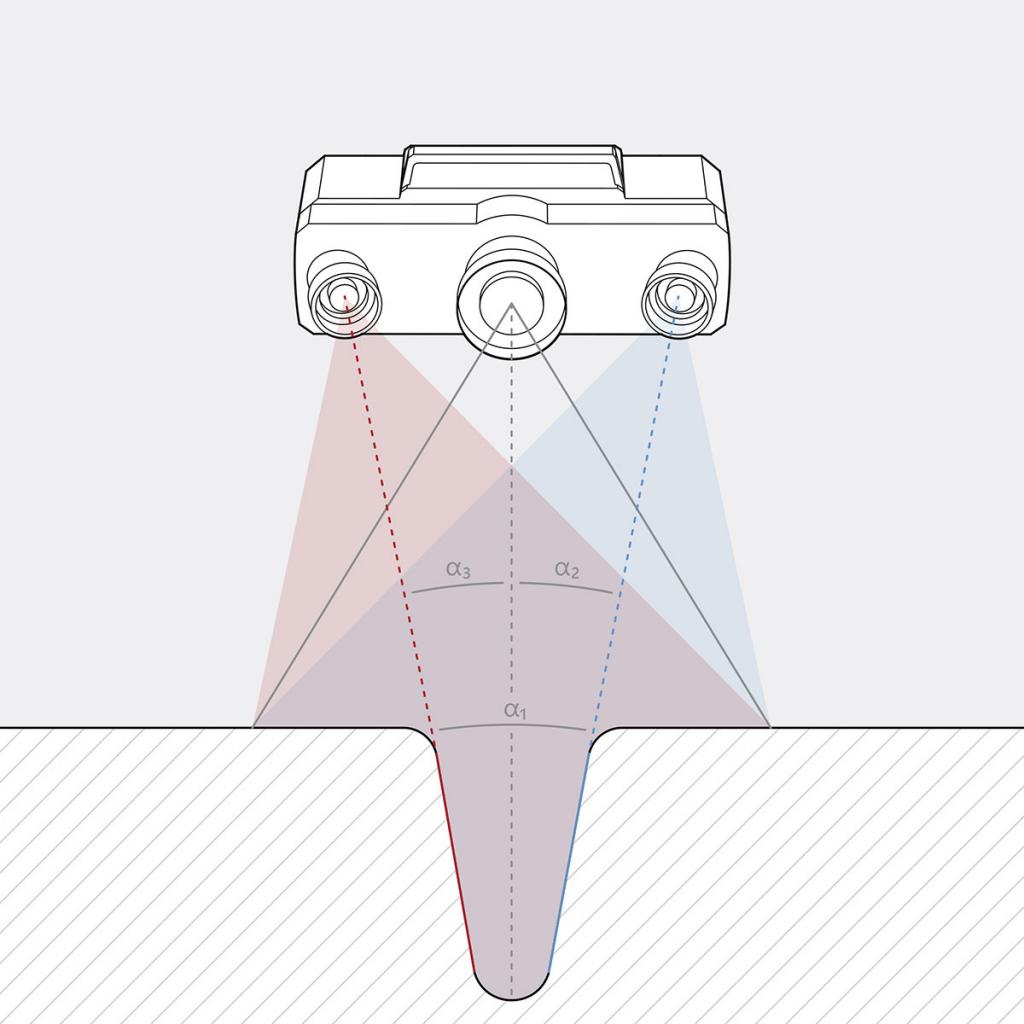

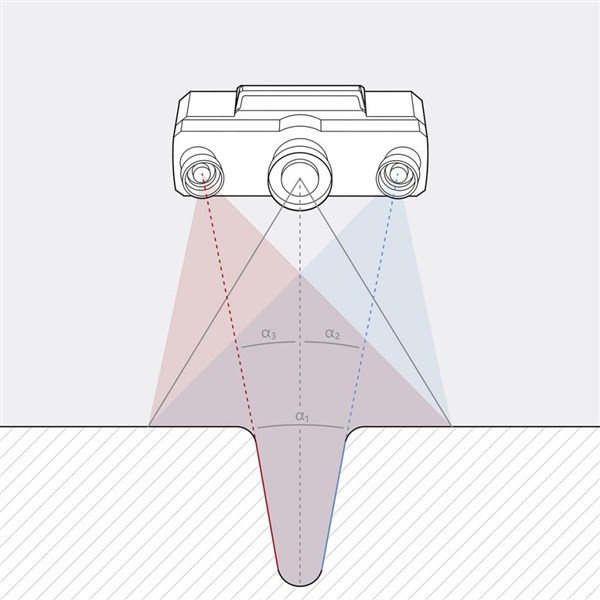

NGUYÊN LÝ THU THẬP DỮ LIỆU CỦA MÁY QUÉT 3D

Nguyên lý phổ biến nhất của các máy scan 3d chuyên nghiệp là Tam giác đạc Quang học (Optical Triangulation). Máy scan 3d chiếu một nguồn sáng (laser hoặc ánh sáng cấu trúc) lên vật thể. Sau đó, một hoặc nhiều cảm biến (camera) sẽ quan sát vị trí của nguồn sáng này. Bằng cách biết góc chiếu, góc quan sát, và khoảng cách giữa nguồn phát và cảm biến, máy quét 3d có thể tính toán chính xác tọa độ 3D của hàng triệu điểm trên bề mặt.

II. PHÂN TÍCH 4 LOẠI MÁY SCAN 3D CHUYÊN DỤNG

Trên thị trường hiện nay, có 4 loại máy scan 3d chính được phân loại dựa trên công nghệ và mục đích ứng dụng.

1. MÁY SCAN 3D LASER XANH (BLUE LASER SCANNER)

Nguyên lý hoạt động của máy scan 3d, máy quét 3d laser xanh

Đây là dòng máy scan 3d cầm tay chuyên nghiệp, được thiết kế cho các ứng dụng đòi hỏi độ chính xác cao trong môi trường công nghiệp.

• Đặc điểm nổi bật: Sử dụng tia laser màu xanh lam. Bước sóng ngắn của laser xanh giúp giảm tán xạ, cho phép máy quét 3d thu thập dữ liệu với độ phân giải và độ chính xác vượt trội, đặc biệt trên các bề mặt tối, bóng hoặc kim loại.
• Ví dụ tiêu biểu: Các dòng máy scan 3d như NimbleTrack, K-Scan, SimScan E thường sử dụng công nghệ laser xanh kết hợp với hệ thống theo dõi quang học để đảm bảo độ chính xác toàn cục.
• Ứng dụng cốt lõi:
  • Cơ khí chính xác/Đo lường: Kiểm tra chất lượng (QC) chi tiết, so sánh với bản vẽ CAD, và kỹ thuật đảo ngược (Reverse Engineering) chi tiết máy móc.
  • Độ chính xác: Rất cao, thường đạt mức 0.02 - 0.05mm.
  • Lưu ý: Thường bị giới hạn phạm vi làm việc nếu không có hệ thống tracker theo dõi đi kèm, và đầu ra luôn là dữ liệu Point Cloud dày đặc. Máy scan 3d laser xanh là lựa chọn hàng đầu cho độ chi tiết.

2. MÁY SCAN 3D LASER ĐỎ VÀ HỆ THỐNG LASER TRACKER

Trong phân loại này, Laser Tracker là hệ thống đo lường sử dụng tia laser đỏ để đo tọa độ 3D, thường được xếp vào nhóm máy scan 3d (hay hệ thống đo 3D) cho vật thể lớn.

• Đặc điểm nổi bật: Sử dụng tia laser đỏ để theo dõi và đo khoảng cách xa với độ chính xác tuyệt đối. Hệ thống này không tạo ra đám mây điểm dày đặc ngay lập tức mà chủ yếu dùng để đo tọa độ 3D của các điểm mục tiêu (SMR) hoặc đường scan laser.
• Ví dụ tiêu biểu: API Laser Tracker.
• Ứng dụng cốt lõi:
  • Công nghiệp quy mô lớn: Đo lường và lắp ráp các cấu kiện quá khổ như thân máy bay, cánh quạt tuabin, hoặc các công trình công nghiệp lớn.
  • Khoảng cách đo xa: Khả năng đo chính xác trên khoảng cách đo xa (hàng chục mét). Máy quét 3d dạng Laser Tracker cung cấp độ chính xác cao cho vật thể cực lớn.
• Xem thêm Ứng dụng của API Laser Tracker tại đây

3. MÁY TOÀN ĐẠC ĐIỆN TỬ VÀ CÔNG NGHỆ LIDAR

Máy toàn đạc điện tử và các máy scan 3d LiDAR (Light Detection and Ranging) là thiết bị chuyên dụng để số hóa không gian, môi trường, và các công trình dân dụng.

• Đặc điểm nổi bật: Thường sử dụng nguyên lý Thời gian bay (Time-of-Flight - ToF), phát ra hàng triệu xung laser mỗi giây để đo khoảng cách và tạo ra đám mây điểm. Máy toàn đạc là công cụ trắc địa truyền thống đo điểm chọn lọc, trong khi LiDAR là công nghệ máy scan 3d tạo đám mây điểm của toàn bộ khu vực.
• Ứng dụng cốt lõi:
  • Kiến trúc, Xây dựng, Trắc địa: Khảo sát địa hình, đường ray tàu hỏa, lập bản đồ hiện trạng công trình, giám sát biến dạng kết cấu.
  • Đồ họa và GIS: Tạo mô hình 3D thực tế của các khu vực rộng lớn.

4. MÁY SCAN 3D ÁNH SÁNG QUANG HỌC/CẤU TRÚC (STRUCTURED LIGHT)

Máy scan 3d ánh sáng quang học là giải pháp quét đa năng, cân bằng giữa tốc độ, chi tiết màu sắc và độ chính xác ở mức độ vừa phải.

• Đặc điểm nổi bật: Thay vì dùng laser, máy quét 3d này chiếu các mẫu hình học (ánh sáng cấu trúc) lên vật thể. Máy ảnh thu lại sự biến dạng của mẫu ánh sáng để tính toán hình dạng 3D.
• Ví dụ tiêu biểu: Các dòng máy scan 3d như 3Devok MT hoặc MQ.
• Ứng dụng cốt lõi:
  • Y tế và Giải trí: Quét khuôn mặt, cơ thể người, hoặc các bộ phận y tế. Tạo mô hình 3D chi tiết cho ngành làm game, hiệu ứng hình ảnh (VFX).
  • Hội họa/Bảo tồn: Số hóa tác phẩm nghệ thuật, hiện vật cần thu thập dữ liệu màu sắc (texture) chất lượng cao.
  • In ấn 3D: Tạo ra các mô hình in 3D nhanh chóng.
  • Tốc độ quét nhanh là ưu điểm lớn nhất do thu thập dữ liệu toàn bộ bề mặt trong một lần chiếu sáng.

KẾT LUẬN

Bốn loại máy scan 3d này — máy scan laser xanh, máy laser tracker (laser đỏ), máy toàn đạc/LiDAR, và máy scan ánh sáng quang học — đáp ứng mọi nhu cầu số hóa 3D, từ các chi tiết cơ khí đòi hỏi độ chính xác um đến việc lập bản đồ toàn bộ công trình.

Việc lựa chọn máy quét 3d phụ thuộc vào kích thước, vật liệu, môi trường quét và mức độ chính xác cần thiết cho dự án của bạn.

Lưu ý: V-Proud là nhà phân phối chính thức của nhiều thương hiệu máy scan 3d chuyên nghiệp hàng đầu thế giới, bao gồm các dòng máy quét 3d laser xanh và máy scan ánh sáng quang học tiên tiến. Khách hàng quan tâm đến việc mua máy scan 3d chất lượng cao, chính hãng nên liên hệ với V-Proud qua hotline hoặc Zalo 0896 555 247 để được tư vấn chi tiết về giải pháp máy quét 3d phù hợp nhất.
