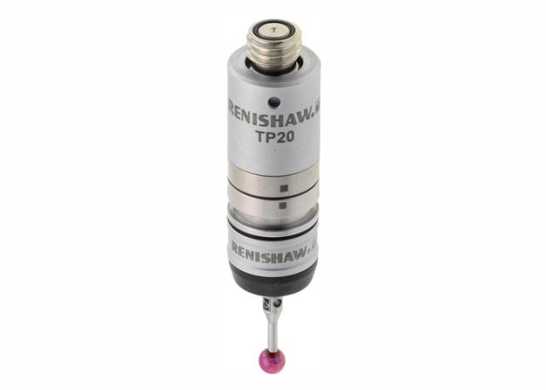

Cảm biến đầu đo Renishaw TP20 – Tiêu chuẩn vàng cho đầu đo điểm chạm của máy đo 3D CMM

Trong lịch sử đo lường tọa độ, đầu đo TP20 của Renishaw được ghi nhận là một cuộc cách mạng thay thế cho dòng TP2-5W truyền thống. Với đường kính siêu nhỏ gọn chỉ 13.2 mm, TP20 là hệ thống đầu đo điểm chạm kiểu điện trở (resistive touch-trigger probe) được thiết kế để tối ưu hóa năng suất cho cả máy CMM thủ công và tự động (DCC).

Nguyên lý hoạt động và Công nghệ cốt lõi

Hệ thống TP20 dựa trên nguyên lý Kinematic location (định vị động học). Bên trong mỗi module là cơ cấu gồm ba thanh đỡ, mỗi thanh nằm trên hai viên bi, tạo ra sáu điểm tiếp xúc cơ học.

• Cơ chế kích hoạt: Một dòng điện chạy qua các điểm tiếp xúc này. Khi kim đo chạm vào phôi, lực tác động làm thay đổi áp lực tại các điểm tiếp xúc, dẫn đến điện trở tăng vọt. Khi điện trở vượt ngưỡng thiết lập, tín hiệu kích hoạt được phát ra để máy ghi lại tọa độ.
• Tính đột phá: Điểm khác biệt lớn nhất là thiết kế mô-đun tách rời. Đầu đo gồm thân đầu đo (body) và module chứa cảm biến được kết nối bằng khớp nối từ tính có độ lặp lại cực cao.

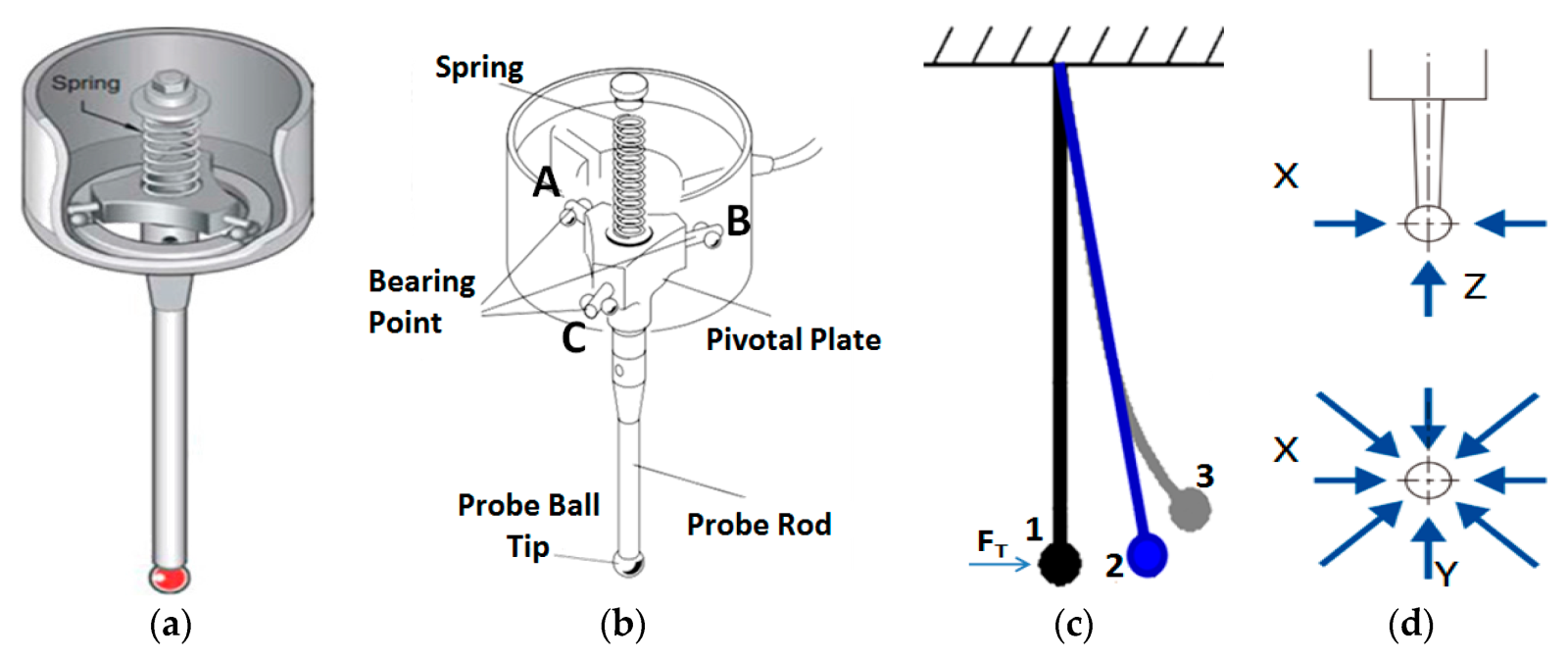

Nguyên lý hoạt động của cảm biến đầu đo Renishaw

Thông số của Bộ set dao, tool Renishaw RTS

Đọc thêm:

• Giải pháp đo hình dạng và vị trí chính xác cho sản xuất công nghiệp
• Phương án tối ưu đo nhanh tại xưởng, độ chính xác ±2 µm
• Máy CMM 5 trong 1, đo 3D, đo siêu âm, đo tọa độ điểm tại xưởng

Phân tích hệ sinh thái 7 Module chuyên dụng

Lợi ích lớn nhất của TP20 nằm ở khả năng thay đổi kim đo nhanh chóng mà không cần hiệu chuẩn lại (re-qualification). Renishaw cung cấp 7 loại module để đáp ứng mọi tình huống gia công:

Hệ sinh thái đa dạng của cảm biến đầu đo Renishaw TP20

1. Module LF (Low Force): Lực kích hoạt thấp, dành cho các chi tiết nhạy cảm hoặc dùng kim đo rất nhỏ.
2. Module SF (Standard Force): Module tiêu chuẩn cho hầu hết các ứng dụng phổ biến.
3. Module MF (Medium Force): Có khả năng chống rung tốt hơn khi sử dụng kim đo dài.
4. Module EF (Extended Force): Chuyên dùng cho các cấu hình kim đo rất lớn và nặng.
5. Module 6W (6-way): Cho phép đo theo 6 hướng (+/-X, +/-Y, +/-Z), lý tưởng để kiểm tra rãnh và hốc.
6. Module EM1 & EM2: Module nối dài (70mm và 95mm) giúp tăng phạm vi tiếp cận chi tiết sâu mà vẫn giữ được hiệu suất đo lường tốt hơn so với việc chỉ kéo dài thân kim.

Lợi ích chiến lược cho doanh nghiệp

Với cơ cấu lực hít của nam châm, giúp thay đổi các mã kim đo nhanh hơn 90% chỉ bằng các đầu môđun cảm biến

• Giảm thời gian chết (Cycle time): Việc thay đổi module chỉ mất vài giây thay vì hàng chục phút hiệu chuẩn lại mỗi khi thay kim đo.
• Bảo vệ thiết bị: Khớp nối kinematic giữa thân và module cung cấp khả năng bảo vệ chống va chạm theo phương X và Y.
• Tính tương thích cao: Dễ dàng lắp đặt lên các đầu đo xoay như PH10T, PH10M thông qua chuẩn ren M8 hoặc bộ chuyển đổi PAA.
