CẮT GIẢM QUY TRÌNH KIỂM TRA SẢN PHẨM VỚI EQUATOR 300 RENISHAW

Trong kỷ nguyên sản xuất thông minh, Equator 300 Renishaw đóng vai trò là hệ thống so sánh linh hoạt giúp kiểm soát chất lượng ngay tại dây chuyền gia công. Việc sử dụng Equator 300 Renishaw cho phép thay thế các loại dưỡng đo truyền thống bằng một thiết bị duy nhất có thể lập trình lại. Hệ thống Equator 300 Renishaw hoạt động dựa trên nguyên lý so sánh với chi tiết chuẩn, giúp duy trì độ chính xác cao trong môi trường nhiệt độ biến động.

1. VÌ SAO MÁY ĐO EQUATOR 300 RENISHAW GIÚP GIẢM QUY TRÌNH ĐO KIỂM LÊN TỚI 80%?

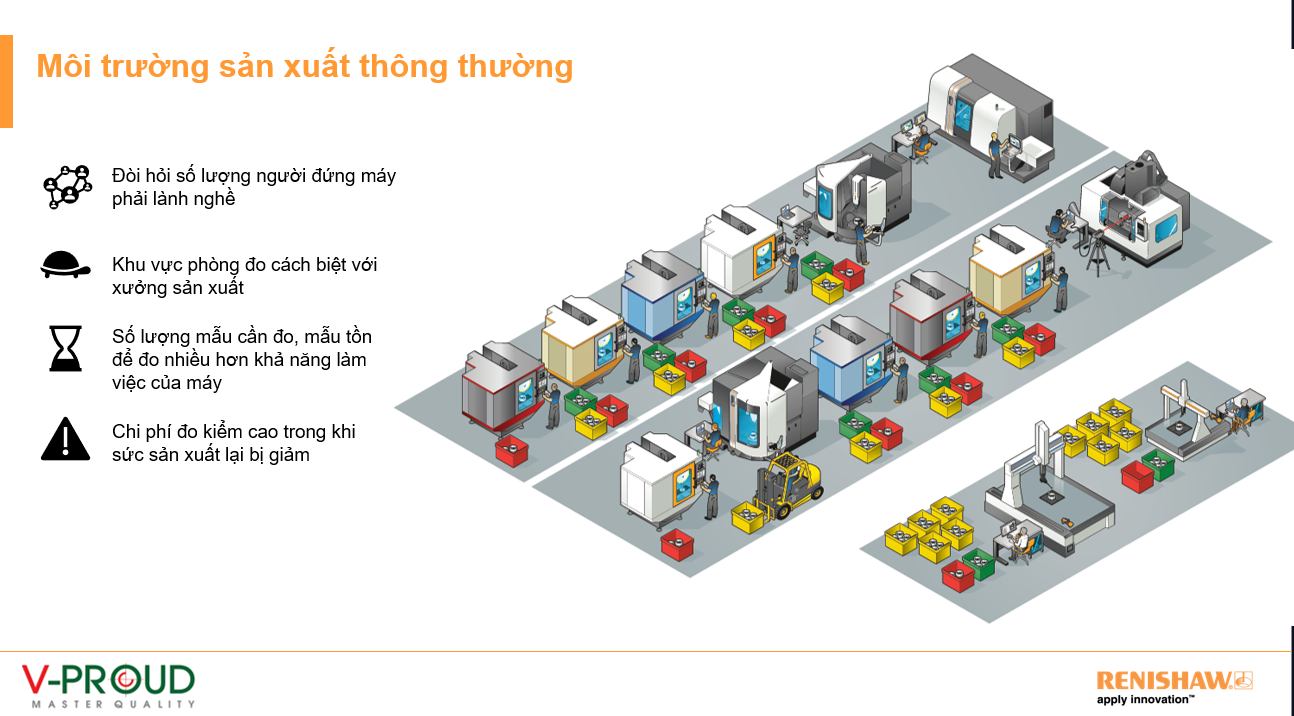

Mô hình sản xuất thường xuyên gặp phải

Thông thường, trong một chuỗi sản xuất Quy trình như hình trên sẽ đi theo trình tự: Nhập nguyên vật liệu ===> Chuyển tới phòng gia công ===> Người đứng máy công cụ, gia công thực hiện gia công ===> Kiểm tra nhanh bằng thiết bị đo cầm tay ===> Chuyển tới phòng QC để kiểm tra lại một lần nữa ===> Phòng QC phân loại sản phẩm đạt, không đạt và phế phẩm

Đây là trình tự sản xuất cơ bản được giảng dạy đại trà trong từ thời điểm THCS, THPT hay thậm chí các trường nghề, cao đẳng và đại học thường áp dụng. Vấn đề quy trình trên không hề sai nhưng có rất nhiều các rủi ro không được kể tới trong quá trình sản xuất. Mặc dù, chúng ta có thể giảm thiểu lỗi bằng cách:

• Thuê nhân công đứng máy tay nghề cao, có thâm niêm
• Mở rộng khu vực phòng QC hoặc đầu tư thêm thiết bị đo

Và đây cũng là lúc các vấn đề khác xảy ra như là:

• Vậy trong lúc đợi phòng QC đo đạc, phân loại và cho phản hồi thì máy gia công, máy công cụ nên dừng hay tiếp tục chạy?
• Nếu máy đang chạy và phòng QC phản hồi lô gửi kiểm tra trước đó có lỗi thì xử lý sao?
• Điều chỉnh máy công cụ ra sao để các lô tiếp theo không còn bị lỗi?

Chính vì những lý do trên mà Renishaw đã cho ra đời thiết bị mang tên Máy đo Equator. Bản thân Equator có khả năng đo giống như một máy CMM ở khả năng đo điểm, nhưng chỉ máy đo Renishaw Equator là được sinh ra để làm công việc của một hệ thống đo đa dụng ngay tại xưởng sản xuất, thay thế toàn bộ đống dụng cụ cầm tay rắc rối bằng một quy trình tự động hóa hoàn toàn.

TÌM HIỂU THÊM VỀ MÁY ĐO EQUATOR TẠI ĐÂY

Đọc thêm:

• Giải pháp đo hình dạng và vị trí chính xác cho sản xuất công nghiệp
• Phương án tối ưu đo nhanh tại xưởng, độ chính xác ±2 µm
• Máy CMM 5 trong 1, đo 3D, đo siêu âm, đo tọa độ điểm tại xưởng



2. HIỆU QUẢ KINH TẾ KHI ĐẦU TƯ EQUATOR 300 RENISHAW

• Đầu tư vào Máy đo Renishaw Equator 300 mang lại lợi ích tài chính lâu dài thông qua việc cắt giảm chi phí thiết kế và lưu kho dưỡng đo cứng.
• Với Máy đo Renishaw Equator 300, doanh nghiệp có thể kiểm tra hàng trăm mã sản phẩm khác nhau chỉ trên một bàn máy duy nhất.
• Hệ thống Máy đo Renishaw Equator 300giúp tối ưu hóa công suất máy CNC nhờ khả năng phản hồi dữ liệu kích thước tức thì.
• Lợi nhuận của xưởng sản xuất sẽ tăng lên khi năng suất kiểm tra được Máy đo Renishaw Equator 300 đẩy lên mức tối đa.
• Sự bền bỉ của Máy đo Renishaw Equator 300giúp giảm thiểu tối đa chi phí bảo trì và vận hành hàng năm.

Mọi kết quả đo từ Máy đo Renishaw Equator 300 đều được lưu trữ tự động để phục vụ cho việc truy xuất nguồn gốc chất lượng sản phẩm. Khả năng kết nối của Equator 300 Renishaw với các cánh tay robot giúp tạo ra quy trình kiểm tra tự động hóa hoàn toàn.

3. TÍNH NĂNG CỦA MÁY ĐO RENISHAW EQUATOR 300

Tốc độ và độ lặp lại tuyệt vời

Không còn việc phải loay hoay đặt thước sao cho thẳng, Máy đo Renishaw Equator sử dụng đầu đo chạm với tốc độ cực nhanh lên tới 200 mm/s và khả năng lặp lại đều đặn ±2 µm. Dù là người mới vào nghề hay kỹ sư dày dạn kinh nghiệm, kết quả đo luôn duy nhất và chính xác.

Thông số máy đo Renishaw Equator

Đọc thêm:

• Giải pháp đo hình dạng và vị trí chính xác cho sản xuất công nghiệp
• Phương án tối ưu đo nhanh tại xưởng, độ chính xác ±2 µm
• Máy CMM 5 trong 1, đo 3D, đo siêu âm, đo tọa độ điểm tại xưởng



Đo đa điểm chỉ trong một lần gá

Máy đo Renishaw Equator có thể đo và so sánh nhanh chóng các điểm Profile, tọa độ, đường kính lỗ, độ tròn... ngay tại xưởng. Tất cả dữ liệu hình học 3D được thu thập chỉ với một chu kỳ đo duy nhất, nhanh hơn gấp nhiều lần so với việc dùng thước cầm tay.

Kiểm soát quá trình gia công

Máy đo Renishaw Equator có hỗ trợ hiển thị phần mềm Process Monitor, giúp kết nối trực tiếp tới Bộ điều khiển của máy phay CNC. Trong phần hiển thị này có nhiều mục tùy chỉnh để phản hồi quá trình bù trừ và hiệu chuẩn máy phay CNC. Bên cạnh đó, phần mềm còn có khả năng cảnh báo sớm tới người vận hành, trung tâm điều khiển trước khi sản phẩm bị lỗi.

Phần mềm Process Monitor giúp hiển thị các cập nhật của máy CNC

Kiểm soát tuổi thọ của tool

Giúp bạn hiểu rõ tuổi thọ của dao cắt đang sử dụng, thiết lập các cảnh báo độ mòn của tool dao, lên kế hoạch quy trình thay thế tool một cách khoa học và không còn bị động.

4. THÔNG SỐ KỸ THUẬT CỦA MÁY ĐO RENISHAW EQUATOR 300

Equator 300

• Khả năng làm việc tối đa ở các trục XY: Ø 300 mm, Z: 150 mm

• Độ chính xác: ±2 µm

• Mức chịu nhiệt tối đa: +5 °C to +50 °C

• Cân nặng tối đa mẫu cần đo: 25 kg

Equator 300 bản kéo dài chiều cao cơ sở

• Khả năng làm việc tối đa ở các trục giờ được nâng lên thêm 150 mm ở trục (Z), XY: Ø 300 mm, Z: 300 mm

• Tăng khả năng tích hợp với cánh tay arm robot vào trong tự động hóa

• Tối ưu tính năng tự động thay đổi đầu đo trên giá giữ đầu đo

Đọc thêm:

• Giải pháp đo hình dạng và vị trí chính xác cho sản xuất công nghiệp
• Phương án tối ưu đo nhanh tại xưởng, độ chính xác ±2 µm
• Máy CMM 5 trong 1, đo 3D, đo siêu âm, đo tọa độ điểm tại xưởng

Cập nhật thêm các giải pháp về quản lý chất lượng, tối ưu sản xuất của Renishaw tại: https://v-proud.vn/vi/danh-muc/giai-phap-renishaw

Đọc thêm:

• Cách set dao phay, set tool không chạm
• Phương án biến máy CNC sở hữu tính năng của CMM
• Máy CMM hoạt động ngay tại xưởng sản xuất

V-Proud là nhà phân phối chính thức hãng của Renishaw tại VIệt Nam, quý khách có nhu cầu mua hàng vui lòng liên hệ hotline hoặc Zalo 0896 555 247
