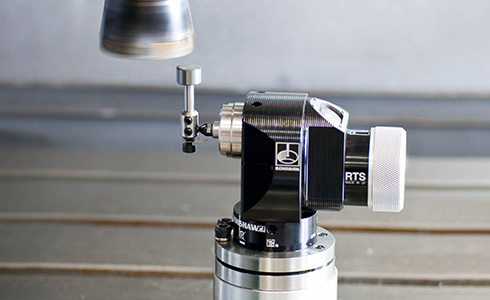

Cấu tạo và cách thức hoạt động của Bộ set dao, tool không dây Renishaw RTS A-5646-0001

Khi không gian trên bàn máy CNC trở nên chật chội hoặc cần sự linh hoạt tối đa, RTS Renishaw là giải pháp đo dao không dây hoàn hảo. Với công nghệ truyền sóng radio hiện đại, RTS Renishaw cho phép đo chiều dài và đường kính dao mà không cần cáp kết nối rườm rà.

1. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG

Cơ chế kích hoạt cơ học

Bên trong đầu đo Renishaw RTS là một cơ cấu động học gồm 3 điểm (thường là sự kết hợp của các viên bi và con lăn). Khi dụng cụ cắt (dao) chạm vào đĩa đo, nó tạo ra một lực làm lệch phần đĩa đo. Chỉ cần một sự dịch chuyển cực nhỏ, điện trở tại các điểm tiếp xúc thay đổi, kích hoạt tín hiệu "Trigger".

Truyền tín hiệu Radio

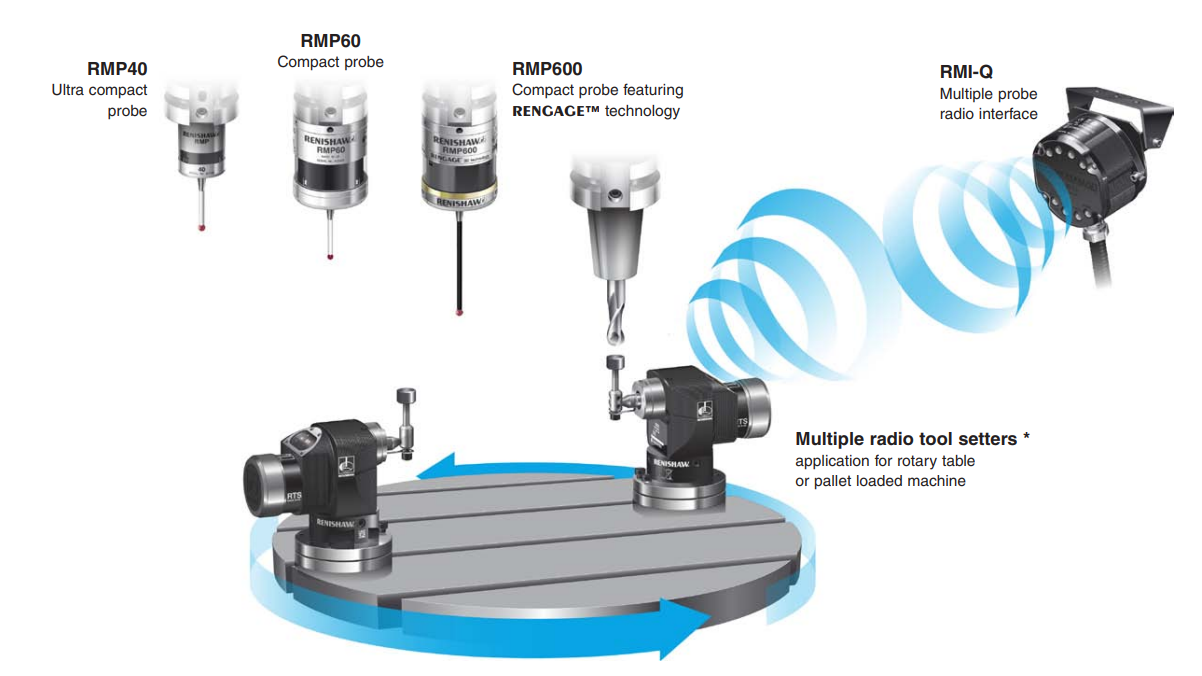

Ngay khi có tín hiệu kích hoạt, bộ phát bên trong RTS sẽ gửi tín hiệu mã hóa qua sóng radio tới bộ thu RMI-Q. Nhờ công nghệ FHSS, tín hiệu được truyền đi một cách tin cậy ngay cả khi không có đường nhìn thẳng (Line-of-sight) giữa đầu đo và bộ thu (ví dụ bị che khuất bởi phôi lớn).

Xử lý tại bộ điều khiển CNC

Bộ thu tín hiệu sau khi nhận sẽ gửi lệnh dừng tức thời tới bộ điều khiển CNC. Tại thời điểm đó, máy sẽ ghi lại tọa độ chính xác của các trục máy (X, Y, Z). Dựa trên các tọa độ này, phần mềm đo lường sẽ tính toán:

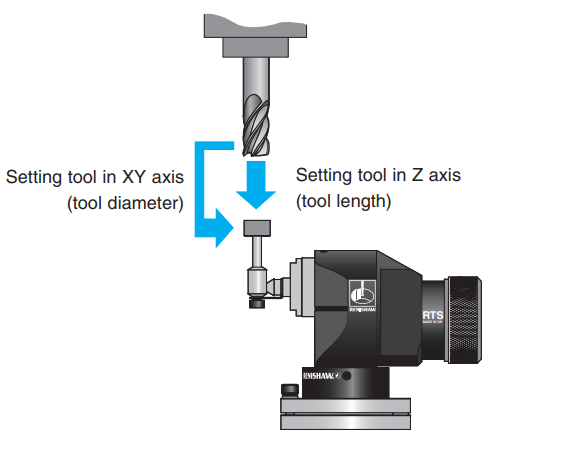

• Chiều dài dao: Đo theo trục Z.

• Đường kính dao: Đo bằng cách quay dao và chạm vào cạnh của đĩa đo.

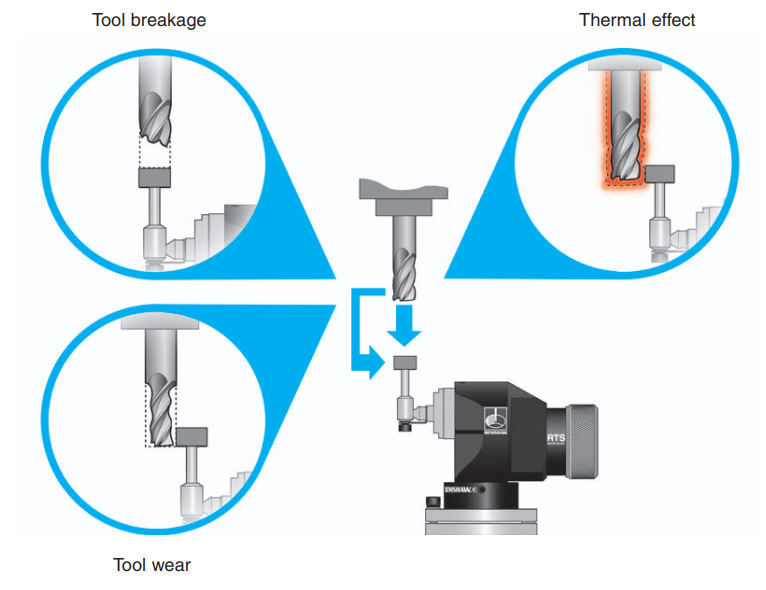

• Kiểm tra dao gãy: So sánh kích thước thực tế với giá trị chuẩn để phát hiện sự cố.

• Kiểm tra nhiệt độ, cảm ứng nhiệt: Đánh giá, bù nhiệt cho sự giãn nở khi máy gia công vận hành

Thiết lập và hiệu chuẩn

Để đảm bảo độ chính xác (thường đạt mức lặp lại 1.0 μm 2σ), hệ thống cần được hiệu chuẩn bằng một dụng cụ chuẩn (master tool) để xác định vị trí chính xác của mặt đĩa đo so với gốc tọa độ máy.

Lưu ý: V-Proud là nhà phân phối chính thức của thương hiệu Renishaw, khách hàng quan tâm đến việc đặt mua sản phẩm vui lòng liên hệ qua hotline hoặc Zalo để được tư vấn chi tiết.

2. CÔNG NGHỆ KHÔNG DÂY TIÊN TIẾN CỦA RTS RENISHAW

Hệ thống RTS Renishaw sử dụng tần số vô tuyến để truyền dữ liệu, đảm bảo không bị nhiễu sóng trong môi trường công nghiệp. Khả năng truyền tín hiệu của RTS Renishaw ổn định ngay cả khi có các vật cản giữa đầu đo và bộ thu. Mỗi lần dao tiếp xúc với RTS Renishaw, dữ liệu sẽ được gửi đi với tốc độ cực nhanh. Thiết kế của RTS Renishaw rất chắc chắn, có khả năng chống lại sự xâm nhập của dung dịch làm mát và bụi bẩn. Việc ứng dụng RTS Renishaw giúp loại bỏ hoàn toàn rủi ro đứt cáp tín hiệu thường gặp ở các dòng máy cũ.

Độ chính xác lặp lại của RTS Renishaw đạt mức micron, đáp ứng các tiêu chuẩn khắt khe nhất của ngành cơ khí chính xác. Người vận hành có thể dễ dàng di chuyển RTS Renishaw đến các vị trí khác nhau trên bàn máy tùy theo yêu cầu công việc. Pin của RTS Renishaw có tuổi thọ cao, đảm bảo máy hoạt động liên tục trong nhiều tháng. Mọi quy trình thiết lập dao với RTS Renishaw đều được tự động hóa thông qua các macro phần mềm đi kèm. Đầu đầu đo RTS Renishaw được thiết kế để bảo vệ tối đa các linh kiện nhạy cảm bên trong.

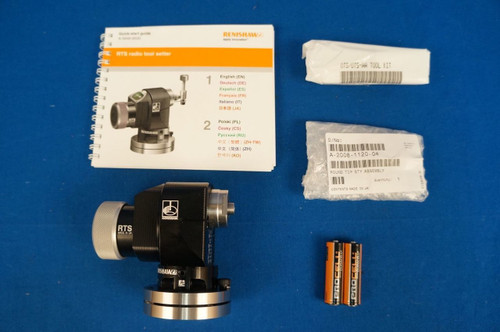

Thông số của Bộ set dao, tool Renishaw RTS

Đọc thêm:

• Giải pháp đo hình dạng và vị trí chính xác cho sản xuất công nghiệp
• Phương án tối ưu đo nhanh tại xưởng, độ chính xác ±2 µm
• Máy CMM 5 trong 1, đo 3D, đo siêu âm, đo tọa độ điểm tại xưởng

3. TỐI ƯU HÓA HIỆU SUẤT GIA CÔNG NHỜ RTS RENISHAW

Sử dụng RTS Renishaw giúp giảm đáng kể thời gian sản xuất trên máy CNC. Với RTS Renishaw, việc đo kiểm đường kính dao được thực hiện tự động, giúp bù trừ mòn dao một cách chính xác. Hệ thống RTS Renishaw đảm bảo rằng các chi tiết gia công luôn đạt đúng kích thước thiết kế ngay từ lần cắt đầu tiên. Sự tin cậy của RTS Renishaw giúp doanh nghiệp tự tin hơn khi thực hiện các đơn hàng khó. Khả năng phát hiện gãy dao của RTS Renishaw giúp ngăn ngừa các sự cố nghiêm trọng gây hỏng trục chính.

Đầu tư vào RTS Renishaw mang lại lợi ích kép: vừa nâng cao chất lượng vừa giảm chi phí nhân công. Hệ thống RTS Renishaw hoạt động bền bỉ, ít yêu cầu bảo dưỡng, giúp máy vận hành trơn tru. Khi kết hợp RTS Renishaw với các đầu đo phôi khác của Renishaw, bạn sẽ có một quy trình kiểm soát hoàn toàn khép kín. Mọi dữ liệu đo đạc từ RTS Renishaw đều được ghi lại minh bạch, hỗ trợ tốt cho việc truy xuất nguồn gốc chất lượng. Khách hàng luôn đánh giá cao RTS Renishaw vì tính tiện dụng và độ bền vượt trội.

Đọc thêm:

• Giải pháp đo hình dạng và vị trí chính xác cho sản xuất công nghiệp
• Phương án tối ưu đo nhanh tại xưởng, độ chính xác ±2 µm
• Máy CMM 5 trong 1, đo 3D, đo siêu âm, đo tọa độ điểm tại xưởng

Cập nhật thêm các giải pháp về quản lý chất lượng, tối ưu sản xuất của Renishaw tại: https://v-proud.vn/vi/danh-muc/giai-phap-renishaw

Đọc thêm:

• Cách set dao phay, set tool không chạm
• Phương án biến máy CNC sở hữu tính năng của CMM
• Máy CMM hoạt động ngay tại xưởng sản xuất

V-Proud là nhà phân phối chính thức hãng của Renishaw tại VIệt Nam, quý khách có nhu cầu mua hàng vui lòng liên hệ hotline hoặc Zalo 0896 555 247
