Việc sử dụng các loại máy đo 3D CMM cũ là một trong những giải pháp tạm thời nhằm tiết kiệm chi phí cũng như giải quyết khâu đo kiểm trong kiểm soát chất lượng của các doanh nghiệp vừa và nhỏ, nguồn vốn chưa được dồi dào. Chính vì vậy, Renishaw đã nghiên cứu và cho ra mắt các hệ đầu đo giúp nâng cấp và cải thiện đáng kể khả năng đo lường chỉ với dòng đầu đo PH10 và PH20.
Cảm biến đầu đo và đầu dò Renishaw là nền tảng cốt lõi trong công nghệ đo lường tọa độ (CMM) và đo kiểm trên máy công cụ (CNC). Các thiết bị này đóng vai trò là "mắt xích" đầu tiên kết nối trực tiếp với chi tiết gia công, cho phép máy thu thập dữ liệu tọa độ X, Y, Z để tính toán kích thước, hình dạng và vị trí của các đặc tính hình học
XM-60 là một hệ thống laser chuẩn trực được thiết kế đặc biệt để đo đồng thời sáu bậc tự do (6 Degrees of Freedom - 6DoF) trên một trục máy công cụ. Khác với các phương pháp truyền thống phải thực hiện nhiều phép đo riêng lẻ, giải pháp đo đa trục XM-60 của Renishaw thu thập dữ liệu về: sai số vị trí tuyến tính, sai số độ thẳng (ngang và dọc), và các sai số góc (pitch, yaw, roll) cùng một lúc.
Đo lường quang học đang ngày càng phổ biến, và Renishaw REVO 5 axis RVP là minh chứng cho sự kết hợp hoàn hảo giữa cơ khí chính xác và thị giác máy tính. Hệ thống Renishaw REVO 5 axis RVP cho phép đo các chi tiết nhỏ, dễ biến dạng mà không cần chạm vào chúng. Với Renishaw REVO 5 axis, các lỗ nhỏ trên tấm kim loại hoặc các chi tiết nhựa mỏng được kiểm tra một cách dễ dàng. Tốc độ thu thập dữ liệu của Renishaw REVO 5 axis RVP nhanh hơn nhiều lần so với đo chạm.
Đầu đo RVP của Renishaw REVO 5 axis tích hợp camera độ phân giải cao và hệ thống chiếu sáng thông minh. Hệ thống Renishaw REVO 5 axis tự động điều chỉnh tiêu cự để thu được hình ảnh rõ nét nhất. Các thuật toán xử lý ảnh trên Renishaw REVO 5 axis giúp nhận diện các cạnh và biên dạng một cách chính xác. Việc sử dụng Renishaw REVO 5 axis RVP giúp giảm thiểu mài mòn kim đo. Mọi chuyển động xoay của Renishaw REVO 5 axis giúp camera quan sát được mọi góc cạnh của chi tiết.
Đối với một số ứng dụng đo nhất định, kiểm tra không tiếp xúc mang lại những lợi thế rõ rệt so với các kỹ thuật đo tiếp xúc truyền thống. Các chi tiết hoặc linh kiện bằng kim loại tấm mỏng có nhiều lỗ – đôi khi nhỏ đến 0,5 mm – là những chi tiết không phù hợp với phương pháp đo tiếp xúc.

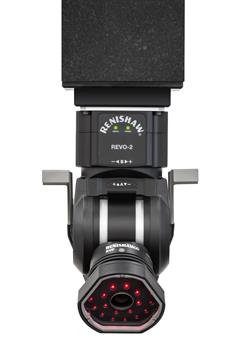

Đầu dò REVO-2 RVP bổ sung khả năng kiểm tra không tiếp xúc vào khả năng quét tiếp xúc tốc độ cao và đo độ hoàn thiện bề mặt hiện có của hệ thống REVO, đồng thời mang lại những cải tiến vượt trội về năng suất và khả năng đo tọa độ (CMM) bằng cách tận dụng chuyển động 5 trục và khả năng định vị vô hạn của đầu REVO-2.
TÌM HIỂU THÊM VỀ ĐẦU ĐO REVO 5 AXIS TẠI ĐÂY
Đọc thêm:
RVP là thành phần đầu dò của hệ thống, chứa cảm biến CMOS màn trập toàn cầu 1,3 megapixel và bộ xử lý tín hiệu số. Cảm biến CMOS bên trong đầu dò thu được lượng ánh sáng lớn ngay cả với thời gian phơi sáng ngắn; dẫn đến việc chụp ảnh nhanh hơn và thời gian đo nhanh hơn.
Hệ thống RVP có hai mô-đun thị giác cung cấp khả năng độc đáo. Các ứng dụng điển hình cho mô-đun VM10 bao gồm kiểm tra các bộ phận kim loại tấm mỏng như vỏ buồng đốt cho động cơ hàng không vũ trụ, trong khi mô-đun VM11-2 sẽ cho phép kiểm tra các lỗ làm mát được khoan bằng laser trên cánh quạt và các bộ phận của động cơ hàng không vũ trụ.
Cập nhật thêm các giải pháp về quản lý chất lượng, tối ưu sản xuất của Renishaw tại: https://v-proud.vn/vi/danh-muc/giai-phap-renishaw
Đọc thêm:
V-Proud là nhà phân phối chính thức hãng của Renishaw tại VIệt Nam, quý khách có nhu cầu mua hàng vui lòng liên hệ hotline hoặc Zalo 0896 555 247
