Việc sử dụng các loại máy đo 3D CMM cũ là một trong những giải pháp tạm thời nhằm tiết kiệm chi phí cũng như giải quyết khâu đo kiểm trong kiểm soát chất lượng của các doanh nghiệp vừa và nhỏ, nguồn vốn chưa được dồi dào. Chính vì vậy, Renishaw đã nghiên cứu và cho ra mắt các hệ đầu đo giúp nâng cấp và cải thiện đáng kể khả năng đo lường chỉ với dòng đầu đo PH10 và PH20.
Cảm biến đầu đo và đầu dò Renishaw là nền tảng cốt lõi trong công nghệ đo lường tọa độ (CMM) và đo kiểm trên máy công cụ (CNC). Các thiết bị này đóng vai trò là "mắt xích" đầu tiên kết nối trực tiếp với chi tiết gia công, cho phép máy thu thập dữ liệu tọa độ X, Y, Z để tính toán kích thước, hình dạng và vị trí của các đặc tính hình học
XM-60 là một hệ thống laser chuẩn trực được thiết kế đặc biệt để đo đồng thời sáu bậc tự do (6 Degrees of Freedom - 6DoF) trên một trục máy công cụ. Khác với các phương pháp truyền thống phải thực hiện nhiều phép đo riêng lẻ, giải pháp đo đa trục XM-60 của Renishaw thu thập dữ liệu về: sai số vị trí tuyến tính, sai số độ thẳng (ngang và dọc), và các sai số góc (pitch, yaw, roll) cùng một lúc.

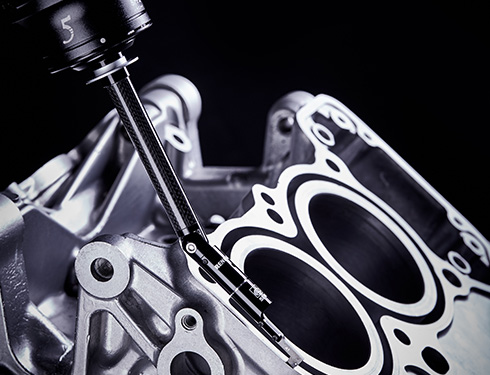

Thông thường, việc đo độ nhám yêu cầu một thiết bị cầm tay hoặc máy đo độ nhám chuyên dụng riêng biệt, nhưng với Renishaw REVO 5 axis SFP2, mọi thứ đã thay đổi. Hệ thống Renishaw REVO 5 axis cho phép đo độ nhám ngay trên máy CMM.
Việc kết hợp đo kích thước và đo độ nhám trong cùng một chu kỳ đo của Renishaw REVO 5 axis giúp tiết kiệm thời gian đáng kể. Với Renishaw REVO 5 axis, sai số do việc tháo lắp chi tiết giữa các máy đo được loại bỏ. Đầu đo Renishaw REVO 5 axis SFP2 mang lại sự tiện lợi và độ chính xác tuyệt đối cho phòng QC.
Đo độ nhám bề mặt theo truyền thống thường sử dụng các cảm biến cầm tay hoặc yêu cầu phải di chuyển chi tiết lên máy đo chuyên dụng. Hệ thống đa cảm biến REVO đã thay đổi tất cả điều này, biến việc kiểm tra độ nhám bề mặt trở thành một phần không thể thiếu trong quá trình đo bằng máy CMM và cho phép bạn chuyển đổi giữa chế độ quét và đo độ nhám bề mặt. Khả năng độc đáo này cho phép phân tích độ nhám bề mặt được tích hợp đầy đủ vào một báo cáo đo duy nhất.
Được hỗ trợ bởi công nghệ đo 5 trục, chức năng kiểm tra độ nhám bề mặt tự động của SFP2 mang lại hiệu quả tiết kiệm thời gian đáng kể, giảm thiểu thao tác xử lý chi tiết và tăng lợi tức đầu tư vào máy CMM.
TÌM HIỂU THÊM VỀ ĐẦU ĐO REVO 5 TẠI ĐÂY
Đọc thêm:
Mô đun SFP2 trên Renishaw REVO 5 axis được trang bị một kim đo kim cương với bán kính đầu kim cực nhỏ. Hệ thống Renishaw REVO 5 axis có thể điều khiển đầu đo này di chuyển dọc theo bề mặt chi tiết với lực tiếp xúc cực nhẹ. Kết quả độ nhám được Renishaw REVO 5 axis xử lý và hiển thị theo các tiêu chuẩn quốc tế như Ra, Rz. Khả năng xoay 5 trục của Renishaw REVO 5 axis giúp đầu đo SFP2 tiếp cận được các bề mặt nằm ngang, đứng hoặc nghiêng. Việc lập trình đo nhám trên Renishaw REVO 5 axis cũng rất đơn giản nhờ phần mềm hỗ trợ.
Hệ thống SFP2 bao gồm một đầu dò và một loạt các mô-đun, có thể tự động hoán đổi với tất cả các tùy chọn đầu dò khác có sẵn cho REVO, mang lại sự linh hoạt để dễ dàng lựa chọn công cụ tối ưu để kiểm tra nhiều loại chi tiết, tất cả trên một nền tảng CMM duy nhất. Dữ liệu từ nhiều cảm biến được tự động tham chiếu đến một điểm chuẩn chung.
Việc đo độ nhám bề mặt được tích hợp hoàn toàn với chương trình kiểm tra CMM tiêu chuẩn nhờ khả năng tự động thay đổi đầu dò SFP2 và giá đỡ bút stylus bằng cách sử dụng giá đỡ MRS-2 và cổng RCP TC-3.

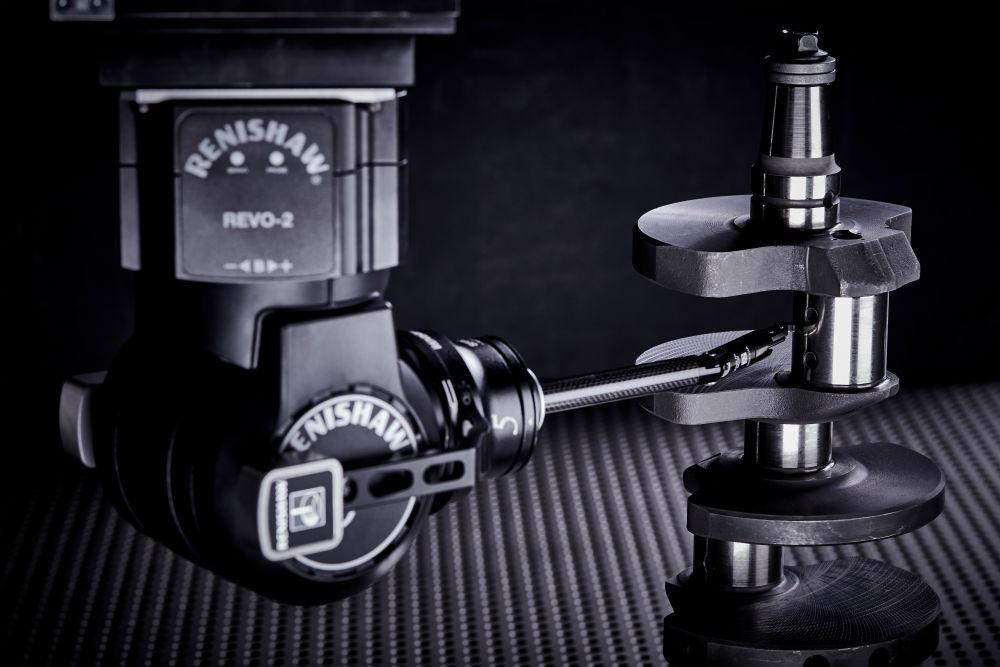

Đầu dò SFP2 tận dụng khả năng định vị vô hạn và chuyển động 5 trục của đầu REVO-2.
Việc tiếp cận các chi tiết khó tiếp cận nhất được cung cấp bởi trục C tích hợp của đầu dò, kết hợp với nhiều hình dạng đầu tip khác nhau và khớp nối giữa mô-đun và giá đỡ.
TÌM HIỂU THÊM VỀ ĐẦU ĐO REVO 5 TẠI ĐÂY
Đọc thêm:
Cập nhật thêm các giải pháp về quản lý chất lượng, tối ưu sản xuất của Renishaw tại: https://v-proud.vn/vi/danh-muc/giai-phap-renishaw
Đọc thêm:
V-Proud là nhà phân phối chính thức hãng của Renishaw tại VIệt Nam, quý khách có nhu cầu mua hàng vui lòng liên hệ hotline hoặc Zalo 0896 555 247
